ГОСТ Р 55842-2013 (ИСО 30061:2007)
Коротко: национальный стандарт устанавливает классификацию видов аварийного освещения (эвакуационное и резервное) и нормы освещённости для вновь строящихся и реконструируемых зданий, а также требования к эвакуационным знакам безопасности — их яркости, равномерности и размещению. Дополняет СП 1.13130.2020 «Эвакуационные пути и выходы» и ГОСТ 12.4.026-2015 «Цвета сигнальные, знаки безопасности и разметка сигнальная», на который прямо ссылается; применяется при обучении по пожарной безопасности.
О чём документ
Стандарт устанавливает нормы аварийного освещения помещений вновь строящихся или реконструируемых зданий и сооружений различного назначения, а также мест производства работ вне зданий; применяется для проектирования, реконструкции и эксплуатации стационарных осветительных установок аварийного освещения (раздел 1). По сравнению с международным стандартом ИСО 30061:2007 дополнен нормами для резервного освещения, нормы эвакуационного освещения сведены в таблицу, установлены дополнительные требования к размещению знаков безопасности с учётом числа людей в помещениях.
Ключевые положения и сроки
- Классификация аварийного освещения (раздел 4.1) — эвакуационное (освещение путей эвакуации, антипаническое освещение, освещение зон повышенной опасности) и резервное; аварийное освещение подключают к источнику питания, независимому от источника рабочего освещения.
- Время срабатывания эвакуационного освещения (п. 4.2.1.1, 4.2.1.2) — 50 % нормируемой освещённости через 5 с после нарушения питания рабочего освещения, 100 % — через 10 с, действие не менее 1 ч; для зон повышенной опасности — 100 % уровня постоянно либо с перерывом не более 0,5 с.
- Нормы освещённости путей эвакуации (таблица 1) — по оси прохода шириной до 2 м не менее 1,0 лк, по проходу — не менее 0,5 лк; антипаническое освещение — не менее 0,5 лк; зоны повышенной опасности — не менее 15 лк (10 % нормы рабочего освещения); лестничные марши в зданиях с МГН и детьми — не менее 5 лк; неравномерность освещённости — не более 40:1 (для зон повышенной опасности — 10:1).
- Резервное освещение (раздел 5.2) — не менее 30 % нормируемой освещённости рабочего освещения; 50 % уровня — не более чем через 15 с после нарушения питания, 100 % — не более чем через 60 с.
- Яркость эвакуационных знаков безопасности (п. 6.1) — не менее 2 кд/м² в обычных условиях, не менее 10 кд/м² в условиях задымления; равномерность яркости — не менее 1:5 (для знаков ярче 100 кд/м² — не менее 1:10); отношение яркости контрастного цвета к цвету безопасности — от 5:1 до 15:1.
- Установка эвакуационных знаков (п. 6.4) — обязательна в помещениях с одновременным пребыванием более 50 человек (общественные и вспомогательные) или более 30 человек (с искусственным освещением) либо площадью более 100 м²; в детских, дошкольных, учебных, медицинских учреждениях и зданиях с МГН — независимо от числа людей.
Частые вопросы
Чем отличается эвакуационное освещение от резервного?
Эвакуационное освещение — вид аварийного освещения для эвакуации людей или завершения потенциально опасного процесса (пути эвакуации, антипаническое освещение, зоны повышенной опасности). Резервное освещение предусматривают, если по условиям технологического процесса необходимо продолжение работы при нарушении питания рабочего освещения (например, диспетчерские пункты, насосные установки); резервное освещение допускается использовать в качестве эвакуационного, если оно отвечает требованиям к эвакуационному (раздел 4).
Где обязательно предусматривать освещение путей эвакуации?
Перед каждым эвакуационным выходом, в коридорах и проходах по путям эвакуации, в местах перепада уровня пола, на каждом марше лестниц (особенно верхняя и нижняя ступени), в зоне изменения направления пути, на пересечении проходов, перед пунктами медицинской помощи, у средств экстренной связи и первичных средств пожаротушения, у плана эвакуации, снаружи перед каждым конечным выходом из здания (п. 4.2.1.1).
Как определяется размер эвакуационного знака безопасности?
По формуле h = l/z, где h — высота знака, l — расстояние различения, z — дистанционный фактор: 100 для знаков, освещаемых извне, и 200 — для освещаемых изнутри (п. 6.3).
Связь с другими НПА
- ГОСТ 12.4.026-2015 «Цвета сигнальные, знаки безопасности и разметка сигнальная» — требования к самим эвакуационным знакам безопасности, на которые прямо ссылается настоящий стандарт (система указания путей эвакуации, п. 6.4).
- СП 1.13130.2020 «Системы противопожарной защиты. Эвакуационные пути и выходы» — количество и ширина эвакуационных выходов, на путях которых устанавливается аварийное освещение по настоящему стандарту.
- СП 3.13130.2026 «Система оповещения и управления эвакуацией людей при пожаре» — смежные требования к оповещению об эвакуации, дополняющие визуальную часть (знаки, освещение) настоящего стандарта.
- Пожарная безопасность — другие документы раздела.
Связки с базой знаний
Полный текст документа
Приведён по тексту выгрузки, целиком, с максимальной редактурой (убраны служебные вставки системы); нумерация разделов, таблицы и рисунки сохранены.
1-3. Область применения, ссылки, термины
1. Область применения. Стандарт устанавливает нормы аварийного освещения помещений вновь строящихся или реконструируемых зданий и сооружений различного назначения и мест производства работ вне зданий; применяется для проектирования, реконструкции и эксплуатации стационарных осветительных установок аварийного освещения.
2. Нормативные ссылки. ГОСТ Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная» (действующая редакция — ГОСТ 12.4.026-2015).
3. Термины и определения. Аварийное освещение — освещение, предназначенное для использования при нарушении питания рабочего освещения. Пути эвакуации — пути для эвакуации людей в аварийной ситуации. Эвакуационное освещение — вид аварийного освещения для эвакуации людей или завершения потенциально опасного процесса. Резервное освещение — вид аварийного освещения для продолжения работы при отключении рабочего освещения. Освещение путей эвакуации — вид эвакуационного освещения для надёжной идентификации и безопасного использования путей эвакуации. Антипаническое освещение — вид эвакуационного освещения для предотвращения паники и безопасного подхода к путям эвакуации. Освещение зон повышенной опасности — вид эвакуационного освещения для безопасного завершения потенциально опасного рабочего процесса. Знак безопасности — знак, дающий информацию о мерах безопасности с помощью цвета, формы и графических символов или текста (с внешней или внутренней подсветкой). Система указания путей эвакуации — система эвакуационных знаков безопасности, обеспечивающая эвакуацию людей вдоль установленных путей в случае опасности.
4. Классификация и общие требования к видам аварийного освещения
4.1 Классификация. Аварийное освещение классифицируют по видам: эвакуационное (подразделяется на освещение путей эвакуации, антипаническое освещение и освещение зон повышенной опасности) и резервное освещение.
4.2 Общие требования. Аварийное освещение подключают к источнику питания, независимому от источника питания рабочего освещения; для идентификации цветов безопасности применяют источники света с индексом цветопередачи Ra ≥ 40.
Эвакуационное освещение должно обеспечивать безопасный выход людей при чрезвычайной ситуации (отказ рабочего освещения, пожар и т. д.). Освещение путей эвакуации создаёт приемлемые визуальные условия для эвакуации, обеспечивая надёжное обнаружение средств безопасности и пожаротушения; должно давать 50 % нормируемой освещённости через 5 с после нарушения питания и 100 % — через 10 с, в течение не менее 1 ч. Такое освещение предусматривают: перед каждым эвакуационным выходом; в коридорах и проходах по путям эвакуации; в местах перепада уровня пола; на каждом марше лестниц (особенно верхняя и нижняя ступени); в зоне изменения направления пути; на пересечении проходов и коридоров; перед пунктами медицинской помощи; у средств экстренной связи; у первичных средств пожаротушения; у мест размещения плана эвакуации; снаружи перед каждым конечным выходом из здания.
Антипаническое освещение (для площадей более 60 м²) обеспечивает приемлемые визуальные условия для предотвращения паники, безопасного движения к путям эвакуации и видимость препятствий высотой до 2 м; те же требования по времени срабатывания (50 % через 5 с, 100 % через 10 с, не менее 1 ч).
Освещение зон повышенной опасности обеспечивает безопасность людей, вовлечённых в процесс с потенциальной угрозой здоровью и жизни, и условия для надлежащего прекращения работ; минимальная продолжительность определяется временем существования опасности; освещение должно обеспечивать 100 % уровня постоянно или с перерывом не более 0,5 с.
Резервное освещение предусматривают, если по условиям технологического процесса необходимо продолжение работы при нарушении питания рабочего освещения внутри и вне зданий, а также если нарушение работы оборудования может вызвать гибель, травмирование или отравление людей; взрыв, пожар, нарушение технологического процесса; утечку токсичных и радиоактивных веществ; нарушение работы электростанций, узлов связи, диспетчерских пунктов, насосных установок водоснабжения и канализации, установок вентиляции и кондиционирования, где недопустимо прекращение работ. Резервное освещение допускается использовать как эвакуационное, если оно отвечает требованиям к эвакуационному освещению.
5. Нормы аварийного освещения
5.1 Нормы эвакуационного освещения (таблица 1): освещение путей эвакуации шириной до 2 м по оси прохода — не менее 1,0 лк (неравномерность не более 40:1); по проходу (на полосе не менее 50 % ширины) — не менее 0,5 лк; антипаническое освещение (на всей свободной поверхности, кроме полосы 0,5 м у границы) — не менее 0,5 лк; освещение зон повышенной опасности (не менее 10 % нормы рабочего освещения) — не менее 15 лк, неравномерность не более 10:1; освещение лестничных маршей в зданиях с постоянным пребыванием МГН и детей дошкольного возраста — не менее 5 лк; вблизи пункта первой помощи, противопожарного оборудования, плана эвакуации, аварийной сигнализации, эвакуационных выходов — не менее 5 лк, неравномерность не более 40:1.

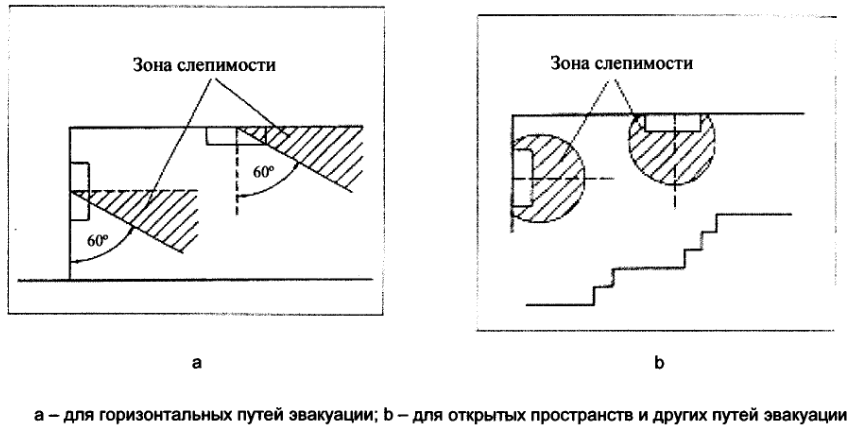

5.1.1 Ограничение слепимости. Слепимость от светильников аварийного освещения ограничивается предельными значениями силы света в зоне слепимости — высокий контраст между яркой поверхностью светильника и окружением может ухудшать различение препятствий и знаков на пути эвакуации. Для горизонтальных путей эвакуации сила света светильников в пределах углов от 60° до 90° в нижней полусфере относительно вертикали при всех азимутальных углах не должна превышать значений таблицы 2: при высоте установки менее 2,5 м — не более 500 кд (для путей эвакуации и антипанического освещения) и 1000 кд (для зон повышенной опасности); при высоте 2,5–3,0 м — 900/1800 кд; 3,0–3,5 м — 1600/3200 кд; 3,5–4,0 м — 2500/5000 кд; 4,0–4,5 м — 3500/7000 кд; от 5 м — 5000/10000 кд.
5.2 Нормы резервного освещения. Освещённость резервного освещения — не менее 30 % значения нормируемой освещённости для общего рабочего освещения; резервное освещение обеспечивает 50 % нормируемого уровня не более чем через 15 с после нарушения питания и 100 % — не более чем через 60 с, если иное не установлено специальными нормами.
6. Эвакуационные знаки безопасности
Эвакуационные знаки безопасности постоянного действия устанавливают над каждым эвакуационным выходом и вдоль путей эвакуации, однозначно указывая направления эвакуации.
6.1 Яркость. Яркость любой части поверхности цветных знаков безопасности — не менее 2 кд/м² во всех направлениях; в условиях задымления — не менее 10 кд/м². В помещениях с возможным задымлением светильники аварийного освещения размещают не менее чем в 0,5 м от потолка, а эвакуационные знаки — на высоте не более 0,5 м от пола; знаки с внешней подсветкой в таких помещениях не применяют.
6.2 Равномерность яркости. Отношение минимальной яркости к максимальной в пределах поверхности знака — не менее 1:5 (для знаков ярче 100 кд/м² — не менее 1:10); отношение яркости контрастного цвета к яркости цвета безопасности — от 5:1 до 15:1.

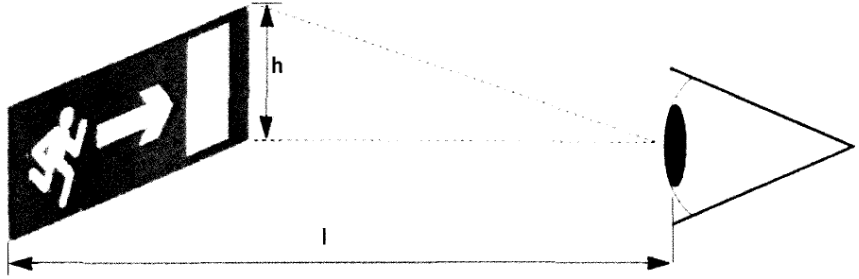

6.3 Высота эвакуационного знака определяется по формуле h = l/z, где h — высота знака, l — расстояние различения, z — дистанционный фактор (100 для знаков, освещаемых извне, 200 — для освещаемых изнутри).
6.4 Система указания путей эвакуации состоит из эвакуационных знаков безопасности, соответствующих требованиям ГОСТ Р 12.4.026. Знаки устанавливают в общественных и вспомогательных помещениях с одновременным пребыванием более 50 человек, а также в помещениях с искусственным освещением при одновременном пребывании более 30 человек либо площадью более 100 м². В детских, дошкольных, учебных и медицинских учреждениях и зданиях с постоянным пребыванием МГН знаки устанавливают независимо от числа людей; в таких помещениях допускается применение знаков в виде световых перил.
