Защита от искр и брызг расплавленного металла
Применение СИЗ по вашему рабочему месту · ваши СИЗ 2 класса · ~10 минут
Класс — ТР ТС 019/2011, приложение 4, позиции 28, 30, 31, 32, требования — подп. 1, 2, 7, 8, 11, 12 п. 4.6; сварочные работы — Правила № 884н; спецодежда — ГОСТ 12.4.250-2019; осмотр и недопуск — Правила № 766н, пп. 10, 12.
Когда это СИЗ вам положено
Расплавленный металл — один из опасных факторов электросварочных и газосварочных работ (подп. 4 п. 6 Правил № 884н). Защита от него в приложении 4 к ТР ТС 019/2011 — вся второго класса риска, с обязательной сертификацией:
| Позиция | Что это |
|---|---|
| 28 | одежда специальная и СИЗ рук от конвективной теплоты, теплового излучения, искр и брызг расплавленного металла |
| 30 | обувь, в том числе от искр и брызг расплавленного металла |
| 31 | СИЗ головы от повышенных (пониженных) температур, тепловых излучений |
| 32 | очки защитные и щитки защитные лицевые от брызг расплавленного металла и горячих частиц |
По единым типовым нормам электрогазосварщику (приложение 1, п. 5240) положены: костюм для защиты от искр и брызг расплавленного металла, металлической окалины — 2 шт., фартук — 2 шт., обувь от ударов, искр и брызг — 1 пара, перчатки — 12 пар, головной убор, каска защитная от повышенных температур, щиток защитный лицевой от брызг расплавленного металла и горячих частиц. В нормах по опасностям (приложение 2, п. 4.4.3) — те же СИЗ с вариантами: комбинезон, рукавицы, нарукавники, подшлемник, пелерина или шлем, очки или щиток, в том числе с автоматическим светофильтром; костюм и комбинезон — «по классам защиты».
Как готовят место огневых работ — в блоке курса «Б» «Огневые работы». Здесь — только ваши СИЗ.
Как устроено и что говорит маркировка
ГОСТ 12.4.250-2019 распространяется на спецодежду для защиты от искр и брызг расплавленного металла и металлической окалины «в ходе проведения сварочных и аналогичных работ» (раздел 1). Спецодежда бывает трёх видов: костюм (куртка и брюки или полукомбинезон), комбинезон и комплект — костюм или комбинезон с дополнительными изделиями: подшлемником или шлемом с пелериной, фартуком, нарукавниками, гамашами (пп. 3.4, 5.1.1).
Класс защиты — по расстоянию до источника искр и брызг (п. 4.1):
| Класс | Расстояние до источника | Рекомендованные работы (приложение А) |
|---|---|---|
| 1 | более 2 м | обслуживание автоматических сварочных линий, механическое резание металла |
| 2 | от 0,5 до 2 м включительно | работы в монтажных и полевых условиях, в цехах |
| 3 | менее 0,5 м | работы в помещениях, ограниченных по объёму, в том числе металлических: цистерны, трубопроводы; прокладка газопроводов, кислородная резка |
Класс задают материалы и то, где на изделии расположены защитные накладки (пп. 4.2, 5.3.6). Какой класс положен вам, указывают нормы выдачи: они «должны содержать конкретную информацию о классе(ах) защиты» (п. 17 Правил № 766н).
Одинаковый знак — не одинаковая защита
Сначала рассмотрите три знака. На каком изделии одного двойного треугольника недостаточно, чтобы определить вид защиты? Что нужно прочитать рядом? Нажмите на каждый знак и сверьте свой ответ. Это разбор требований к маркировке, не образец полной бирки конкретного изготовителя.
Спецодежда для сварочных работЧто дополнительно проверить? Открыть разбор ↓
Найдите Тр и класс защиты. Пиктограмма указывает защиту от рисков при сварочных работах; она не сообщает класс сама по себе. Буквенное обозначение Тр и класс сверяют с маркировкой изделия и требованиями к работе.
Практическое действие: найдите класс выданной одежды и сравните его с нормами выдачи. Нельзя выбирать костюм только по значку или считать эту пиктограмму подтверждением защиты от электрической дуги.
Основание: ГОСТ 12.4.250-2019, пп. 6.2–6.4, рисунок 1. Изображение знака сохранено без перерисовки.
Диэлектрическая перчаткаЧто отличает её маркировку? Открыть разбор ↓
Найдите класс и документ изготовления. В маркировке перчатки двойной треугольник сопровождается, в частности, классом, размером, изготовителем, защитными свойствами и датой изготовления или окончания срока годности, если он установлен.
Практическое действие: прочитайте класс на своей перчатке, сверяйте его с требуемым методом работ и напряжением по инструкции и документации. Один треугольник не подтверждает подходящий класс, актуальные испытания или отсутствие дефектов.
Основание: ГОСТ 12.4.307-2016, п. 4.12, рисунок 3. Полный перечень и требования к эксплуатации изучают отдельно.
Одежда от электрической дугиПочему тот же знак не делает её перчаткой? Открыть разбор ↓
Найдите стандарт и числовую величину ЗЭТВ или ЕПВ50. Здесь речь о термическом воздействии дуги на одежду, а не о классе изолирующей перчатки. В маркировке требуется пиктограмма с номером стандарта и значение защиты; при совместном применении — также соответствующее значение.
Практическое действие: определите изделие, прочитайте номер стандарта и значение в кал/см², затем сверяйте требуемую защиту с документацией рабочего места. Такая одежда сама по себе не разрешает прикосновение к токоведущим частям.
Основание: ГОСТ Р 12.4.234-2012, п. 5.6.1; единица уровня защиты — п. 4.2. Знак не заменяет комплект защиты и инструкцию изготовителя.
Проверка понимания: одинаковый символ на разных изделиях нельзя читать отдельно от вида изделия, стандарта и параметров защиты. Если необходимые сведения отсутствуют или не читаются, не угадывайте защитные свойства: запросите идентификацию изделия и применимую документацию до его использования.
Одинаковый знак — не одинаковая защита
Сначала рассмотрите три знака. На каком изделии одного двойного треугольника недостаточно, чтобы определить вид защиты? Что нужно прочитать рядом? Нажмите на каждый знак и сверьте свой ответ. Это разбор требований к маркировке, не образец полной бирки конкретного изготовителя.
Спецодежда для сварочных работЧто дополнительно проверить? Открыть разбор ↓
Найдите Тр и класс защиты. Пиктограмма указывает защиту от рисков при сварочных работах; она не сообщает класс сама по себе. Буквенное обозначение Тр и класс сверяют с маркировкой изделия и требованиями к работе.
Практическое действие: найдите класс выданной одежды и сравните его с нормами выдачи. Нельзя выбирать костюм только по значку или считать эту пиктограмму подтверждением защиты от электрической дуги.
Основание: ГОСТ 12.4.250-2019, пп. 6.2–6.4, рисунок 1. Изображение знака сохранено без перерисовки.
Диэлектрическая перчаткаЧто отличает её маркировку? Открыть разбор ↓
Найдите класс и документ изготовления. В маркировке перчатки двойной треугольник сопровождается, в частности, классом, размером, изготовителем, защитными свойствами и датой изготовления или окончания срока годности, если он установлен.
Практическое действие: прочитайте класс на своей перчатке, сверяйте его с требуемым методом работ и напряжением по инструкции и документации. Один треугольник не подтверждает подходящий класс, актуальные испытания или отсутствие дефектов.
Основание: ГОСТ 12.4.307-2016, п. 4.12, рисунок 3. Полный перечень и требования к эксплуатации изучают отдельно.
Одежда от электрической дугиПочему тот же знак не делает её перчаткой? Открыть разбор ↓
Найдите стандарт и числовую величину ЗЭТВ или ЕПВ50. Здесь речь о термическом воздействии дуги на одежду, а не о классе изолирующей перчатки. В маркировке требуется пиктограмма с номером стандарта и значение защиты; при совместном применении — также соответствующее значение.
Практическое действие: определите изделие, прочитайте номер стандарта и значение в кал/см², затем сверяйте требуемую защиту с документацией рабочего места. Такая одежда сама по себе не разрешает прикосновение к токоведущим частям.
Основание: ГОСТ Р 12.4.234-2012, п. 5.6.1; единица уровня защиты — п. 4.2. Знак не заменяет комплект защиты и инструкцию изготовителя.
Проверка понимания: одинаковый символ на разных изделиях нельзя читать отдельно от вида изделия, стандарта и параметров защиты. Если необходимые сведения отсутствуют или не читаются, не угадывайте защитные свойства: запросите идентификацию изделия и применимую документацию до его использования.
Маркировка: буквенное обозначение защитных свойств — Тр (п. 6.2; по ГОСТ 12.4.103-2020 — защита «от искр, брызг расплавленного металла, окалины»), пиктограмма и класс защиты — на шевроне, на изделии или на трудноудаляемой маркировке (п. 6.3); все защитные свойства указывают на изделии или маркировке буквами (п. 6.4). Изготовитель в эксплуатационной документации указывает назначение, класс и уровень защиты, в том числе предельную температуру (подп. 2 п. 4.6 ТР ТС 019/2011).
Что видно на самой одежде (пп. 5.3.1–5.3.4, 5.5.10): нет складок и отворотов там, где могут скапливаться брызги; низ рукава не пускает брызги внутрь; карманы закрыты клапанами; застёжки закрыты планками или клапанами; металлической фурнитуры нет.
Остальные СИЗ этого вида по регламенту: обувь «должна предотвращать попадание внутрь искр и брызг расплавленного металла» и выдерживать кратковременное воздействие открытого пламени (подп. 7 п. 4.6); у лицевого щитка зона обзора по центральной вертикальной линии — не менее 150 мм, смотровые стёкла — не тоньше 1,4 мм (подп. 11).
Как подобрать и надеть
- Класс — не ниже того, что требует расстояние до источника на вашей работе (п. 4.1 ГОСТ 12.4.250-2019).
- Размер — по росту и обхвату груди (пп. 5.1.3, 5.1.4); СИЗ должны соответствовать полу и антропометрическим параметрам (п. 24 Правил № 766н).
- Куртка поверх брюк. При выполнении рабочих операций куртка должна закрывать верх брюк не меньше чем на 20 см (п. 5.3.4).
- Застёжки закрыты. Застёжки закрывают планками и клапанами; застёжки манжет рукавов могут оставаться открытыми, только если работник применяет соответствующие СИЗ рук (п. 5.3.3).
- Никакой синтетики без защитных свойств. При ручной дуговой сварке запрещено «применять средства индивидуальной защиты из синтетических материалов, которые не обладают защитными свойствами, разрушаются от воздействия сварочной дуги и могут возгораться от искр и брызг расплавленного металла, спекаться при соприкосновении с нагретыми поверхностями» (подп. 6 п. 58 Правил № 884н).
- Всё вместе. Как сочетать одежду со СИЗ головы, глаз, лица, рук, ног и органов дыхания, изготовитель обязан указать в указаниях по эксплуатации (п. 8.3 ГОСТ 12.4.250-2019).
Проверка перед работой и осмотр после
Щиток: различите элементы перед осмотром
Нажмите на корпус щитка, лобно-затылочную и теменную ленты наголовного крепления. Сопоставьте элементы с обозначениями оригинала и назовите, что проверяете перед работой. Чертёж помогает узнать элементы, но не задаёт настройку вашей модели и не подтверждает защитные свойства изделия.
Открыть оригинал в полном размере ↗

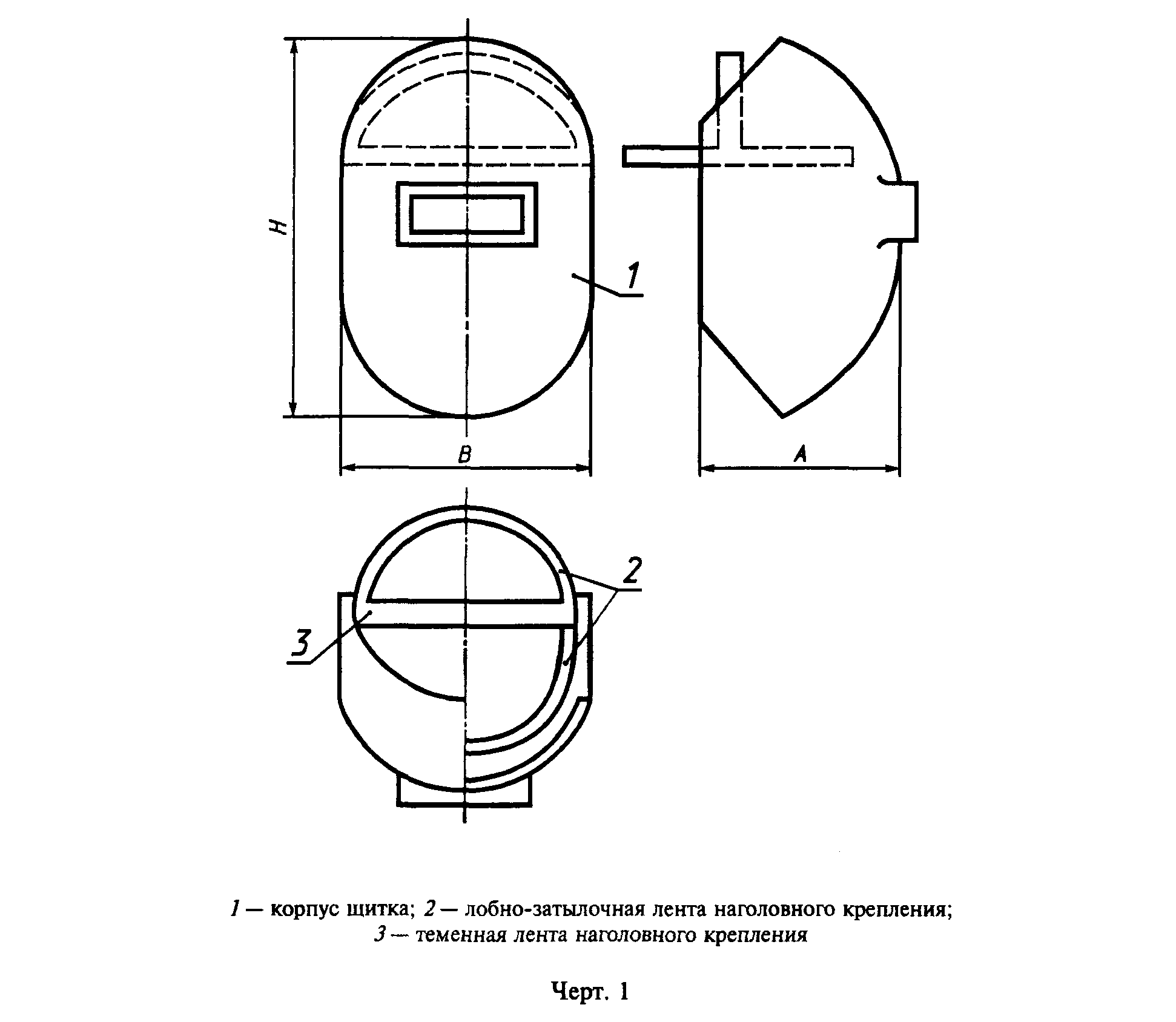

ГОСТ 12.4.023-84, чертёж 1: 1 — корпус щитка; 2 — лобно-затылочная лента наголовного крепления; 3 — теменная лента наголовного крепления. Оригинал сохранён без изменений. Локальная справочная выгрузка Гаранта не является официальной публикацией; схема не задаёт настройку конкретной модели.
Полный разбор · статическая версия для сверки и печати
- 1 — корпус щитка
Цифра 1 указывает на корпус. Справочное приложение 1 определяет его как элемент, обеспечивающий защитные свойства и несущий крепление или стеклодержатель. На чертеже нет повреждения, которое следовало бы найти.
Перед работой осмотрите фактическое изделие на целостность, комплектность и загрязнения по информации изготовителя. При выявленной неисправности не используйте щиток, сообщите работодателю. По этому чертежу нельзя выбрать светофильтр или подтвердить защиту от сварочной дуги.
- 2 — лобно-затылочная лента
Выноска 2 относится к лобно-затылочной ленте наголовного крепления в виде сверху. Пункт 2.6 отдельно рассматривает регулировку этой ленты по охвату головы; крепление по приложению 1 фиксирует щиток в требуемом положении.
На своём щитке найдите соответствующий элемент и проверьте его целостность и фиксацию по документации изготовителя. Регулировку выполняйте предусмотренным для модели способом. Не переносите на неё устройство винтов из старой фотографии другой маски.
- 3 — теменная лента
Выноска 3 указывает на теменную ленту того же наголовного крепления. На нормативном рисунке она обозначена отдельно от лобно-затылочной ленты; пункт 2.6 различает их регулировку.
Различите эти две ленты на реальном изделии, проверьте наличие и целостность предусмотренных компонентов. Как выставить положение и проверить устойчивость конкретного щитка, определяют сведения изготовителя. Наголовное крепление нельзя объявить исправным по одному виду рисунка.
Маркировка
На одежде — Тр, пиктограмма и класс защиты; класс подходит к расстоянию до источника брызг на этой работе
пп. 4.1, 6.2–6.4 ГОСТ 12.4.250-2019
Комплект
Костюм или комбинезон, фартук и другие дополнительные изделия, перчатки, обувь, головной убор, каска, щиток — всё, что положено по нормам
п. 12 Правил № 766н (комплектность); нормы выдачи
Целостность
Одежда, перчатки и обувь целы; клапаны карманов и планки застёжек на месте — они не пускают брызги внутрь
п. 12 Правил № 766н; пп. 5.3.1–5.3.3 ГОСТ 12.4.250-2019
Как надето
Куртка поверх брюк и перекрывает их, застёжки закрыты; открытые манжеты рукавов закрыты перчатками
пп. 5.3.3, 5.3.4 ГОСТ 12.4.250-2019

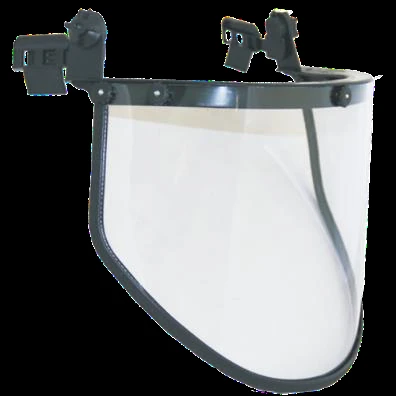

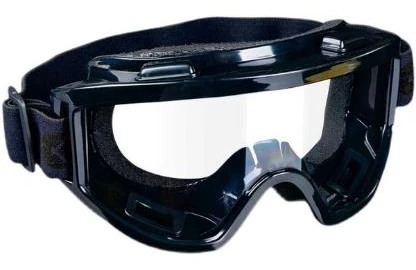

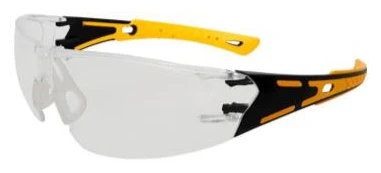

Щиток
Щиток или очки целы; как их осматривать — в документации изготовителя
подп. 11, 12 п. 4.6 и подп. 9 п. 4.13 ТР ТС 019/2011
После работы
Повреждения, прожоги, потеря целостности — сообщить работодателю и сдать на ремонт или замену
п. 12, пп. 67, 73 Правил № 766н
Когда применять нельзя
- В неисправных СИЗ и в СИЗ с загрязнениями, способными снизить защитные свойства, к работе не допускают (п. 10 Правил № 766н).
- Класс защиты ниже требуемого для расстояния до источника брызг (п. 4.1 ГОСТ 12.4.250-2019).
- СИЗ из синтетических материалов, не обладающих защитными свойствами, — при ручной дуговой сварке запрещены (подп. 6 п. 58 Правил № 884н).
- СИЗ, утратившие целостность или защитные свойства, работодатель заменяет (п. 73 Правил № 766н); работник обязан их вернуть (п. 12).
Уход и хранение
- Изделие содержит информацию по уходу, символы — по ГОСТ ISO 3758 (п. 8.4 ГОСТ 12.4.250-2019). Защитные свойства материала после пяти стирок или химчисток снижаются не больше чем на 10 % (п. 5.5.5); сколько циклов допускает ваше изделие — в информации изготовителя.
- Упаковка, транспортирование и хранение — по ГОСТ 10581 (п. 6.5); условия хранения конкретного изделия — в эксплуатационной документации.
- Стирку, химчистку, ремонт, сушку и хранение обеспечивает работодатель (пп. 10, 63, 67 Правил № 766н); выносить СИЗ за территорию после смены нельзя (п. 60).
Частые ошибки
- Синтетическая куртка или флис под сварочным костюмом. Запрещено при ручной дуговой сварке (подп. 6 п. 58 Правил № 884н).
- Костюм 1 класса для работы вплотную к источнику. Ближе 0,5 м нужен 3 класс, от 0,5 до 2 м — не ниже 2 (п. 4.1 ГОСТ 12.4.250-2019).
- Куртка заправлена в брюки, клапаны расстёгнуты. Куртка должна перекрывать брюки не меньше чем на 20 см, застёжки — закрыты (пп. 5.3.3, 5.3.4).
- Подвёрнутые штанины и рукава. В сварочной спецодежде не допускаются складки и отвороты, где скапливаются брызги (п. 5.3.1), — подвернув штанины, вы делаете такой отворот сами.
- Без щитка или каски «на минутку». Щиток и каска положены по нормам наравне с костюмом (ЕТН, приложение 1, п. 5240).
Проверьте себя
Ситуационная задача
Цех металлоконструкций. Электрогазосварщик ручной дуговой сваркой варит узел, склонившись над ним: до дуги 30–40 см. На нём костюм с маркировкой «Тр, класс 1», под костюмом — флисовая кофта из полиэстера. Что не так?
1. Какой класс риска у сварочной спецодежды и перчаток от искр и брызг расплавленного металла по ТР ТС 019/2011?
2. Какое буквенное обозначение защитных свойств у спецодежды от искр и брызг расплавленного металла?
3. Насколько куртка сварочного костюма должна перекрывать брюки при работе?
4. Брюки сварочного костюма длинноваты. Что делать?
5. Что ТР ТС 019/2011 требует от обуви для защиты от искр и брызг расплавленного металла?
6. Где сказано, как сочетать сварочную одежду с каской, щитком, перчатками и средствами защиты органов дыхания?
