ГОСТ 32489-2013
Коротко: межгосударственный стандарт устанавливает технические требования, методы испытаний, маркировку и правила эксплуатации предохранительных поясов — средств индивидуальной защиты, которые фиксируют рабочую позу на высоте, защищают при падении и позволяют эвакуировать пользователя из опасных зон (колодцы, резервуары, траншеи, котлованы). Пояс по этому ГОСТу — один из типов средств защиты от падения по Правилам № 782н; современная альтернатива для страховки от падения — страховочная привязь по ГОСТ Р ЕН 361-2008, а канатный доступ и работы с двойной верёвочной системой регулирует ГОСТ EN 12841-2014. Практические навыки закрепления пояса даёт обучение применению СИЗ.
О чём документ
Стандарт распространяется на предохранительные пояса, применяемые в строительстве и жилищно-коммунальном хозяйстве для фиксации рабочей позы, защиты при падении с высоты и эвакуации пользователя из опасных зон при строительно-монтажных, ремонтно-восстановительных, эксплуатационных и других видах работ (п. 1.1); применимость в других отраслях (энергетика, нефтегазовая промышленность) устанавливается отраслью самостоятельно. Обязательными при сертификации названы конкретные пункты: раздел 3 (классификация), 4.2.1–4.2.6 (эргономика), 4.3.1, 4.3.6, 4.3.10, 4.3.12, 4.3.13 (конструкция), 4.5.1–4.5.4 (надёжность и прочность), 4.6.2–4.6.7 (материалы), 8.2, 8.3 (инструкция по эксплуатации) — п. 1.2. Ключевое деление конструкций — по наличию амортизатора: пояса без амортизатора рассчитаны на свободное падение не более 0,5 м, пояса с амортизатором — на большее падение (пп. 3.1.1–3.1.2).
Ключевые положения и сроки
- Шесть типов пояса (раздел 3, таблица 1): А/Аа — безлямочный; Б/Ба — безлямочный со специальными приспособлениями для ношения инструмента и односторонней лямкой; В/Ва — лямочный с наплечными лямками, вторым дополнительным ремнём и тремя боковыми кольцами; Г — лямочный для эвакуации из опасных зон (амортизатор не предусмотрен); Д/Да — лямочный с наплечными и набедренными лямками, точка крепления стропа со стороны спины (защита от падения + эвакуация); Е/Еа — то же, но точка крепления со стороны груди (для использования с подъёмными/спусковыми устройствами). Буква «а» в обозначении — исполнение с амортизатором.
- Размеры (п. 3.2, таблица 2): S — обхват талии 780–1040 мм, M — 940–1240 мм, L — 1140–1440 мм; по заказу также XS и XL. Пояс, охватывающий одновременно все размеры, выпускать не допускается.
- Застёжка и карабин (пп. 4.2.2, 4.2.5, 4.2.6) — система застёжки должна застёгиваться, расстёгиваться и регулироваться двумя руками в утеплённых перчатках не более чем за 10 с, без снятия пояса; цикл «закрепление — открепление» карабина одной рукой в перчатке — не более 3 с; зев карабина закрывается автоматически и имеет предохранительное устройство от случайного открытия.
- Габариты несущих элементов: зев штампованного карабина — от 14 до 25 мм (п. 4.3.5); ширина кушака — не менее 100 мм (в местах подвздошных костей и с вентральной стороны — не менее 70 мм, п. 4.3.9); длина стропа — не более 2000 мм, при длине синтетического стропа более 1700 мм — обязательна регулировка (п. 4.3.11); масса пояса — не более 2,1 кг для безлямочных и 3,0 кг для лямочных (п. 4.3.13).
- Прочность (пп. 4.5.1–4.5.4): динамическое испытание — свободное падение груза 100 ± 1 кг с высоты, равной двум максимальным длинам стропа; статическая нагрузка на пояс — не менее 10 кН (1000 кгс); несущие элементы отдельно — фал из синтетических канатов не менее 23 кН, ремень/лента амортизатора — не менее 15 кН, карабин — не менее 5 кН; динамическая нагрузка на тело при защитном действии — не более 4 кН для типов Аа, Ба, Ва и не более 6 кН для типов Да, Еа.
- Материалы (пп. 4.6.3–4.6.8): фал стропа — металлические цепи, синтетические полиамидные или полиэфирные материалы (ленты и стальные канаты для фала запрещены); несущие детали из кожи не допускаются; диаметр проволоки цепи фала — не менее 5 мм, испытывается нагрузкой не менее 6 кН; металлические детали должны сохранять надёжность при температуре до минус 40 °C.
- Маркировка (п. 4.8) — на каждом поясе: товарный знак изготовителя, тип, размер и дата изготовления, отметка техконтроля, обозначение стандарта; указание одних только технических условий не допускается.
- Хранение (пп. 7.3–7.4) — в проветриваемых сухих помещениях (влажность не более 70 %), в подвешенном состоянии или на полках в один ряд, без прямого солнца; рядом с отопительными приборами, кислотами, щелочами, растворителями, бензином и маслами хранить запрещено.
- Запреты по инструкции эксплуатации (п. 8.3): закрепление карабином ниже уровня опоры ступней при работе стоя; выполнение огневых работ с опорой на натянутый строп (для огневых работ — пояс со стропом из цепи); сбивание остатков электродов ударом о строп; изменение конструкции пояса без согласования с изготовителем; использование не по назначению.
- Правила закрепления (пп. 8.4–8.7): свободное падение при защитном действии пояса не должно превышать одной максимальной длины стропа; карабином нельзя закрепляться напрямую за фал после обхвата им конструкции (только через устройство регулировки длины, узел крепления к амортизатору или звено цепи); при высоте менее 3 м от земли — точка закрепления не менее 1,5 м выше уровня опоры ступней либо укороченный строп; опора для карабина должна выдерживать не менее 15 кН.
- Гарантийный срок — 2 года со дня изготовления (п. 9.2); условия эксплуатации после истечения срока устанавливает изготовитель.
Частые вопросы
С какой высоты падения нужен пояс с амортизатором, а не без него?
Порог — 0,5 м свободного падения (пп. 3.1.1–3.1.2): пояса без амортизатора рассчитаны только на фиксацию рабочей позы и защиту при падении не более 0,5 м до начала защитного действия; при большей высоте свободного падения нужен пояс с амортизатором (обозначение с буквой «а» — Аа, Ба, Ва, Да, Еа).
Что прямо запрещено при использовании пояса по этому стандарту?
Инструкция по эксплуатации (п. 8.3) обязана предупреждать минимум о пяти запретах: закрепление карабином ниже уровня опоры ступней при работе стоя, огневые работы с опорой на натянутый строп (нужен строп из цепи), сбивание остатков электродов о строп, самовольное изменение конструкции пояса и использование не по назначению.
Сколько служит предохранительный пояс?
Гарантийный срок хранения и эксплуатации — 2 года со дня изготовления (п. 9.2); дальнейшую эксплуатацию и её условия после истечения срока устанавливает предприятие-изготовитель в инструкции на пояс конкретной конструкции — единого срока службы после гарантийного стандарт не задаёт.
Связь с другими НПА
- Приказ Минтруда № 782н «Правила по охране труда при работе на высоте» — общий порядок применения средств защиты от падения, к которым относится пояс.
- ГОСТ Р 58208-2018/EN 363:2008 — системы индивидуальной защиты от падения — место предохранительного пояса среди других систем защиты от падения.
- ГОСТ Р ЕН 361-2008 — страховочные привязи — современная конструкция для страховки от падения с распределением нагрузки по бёдрам и плечам, в отличие от пояса, который для этой функции применяют вместе с амортизатором.
- ГОСТ EN 12841-2014 — средства канатного доступа — отдельное регулирование для работ с верёвочным доступом.
- Работы на высоте — другие документы раздела.
Связки с базой знаний
Полный текст документа
Приведён по тексту выгрузки справочной правовой системы, с максимальной редактурой (служебные пометки системы убраны); нумерация пунктов сохранена. Рисунки 1–6 (конструкция шести типов пояса) перенесены как изображения; рисунки 7–15 (схемы стендов для статических и динамических испытаний) не перенесены — они нужны для сертификационной лаборатории, а не специалисту по охране труда, см. .problemy.yaml.
Область применения, термины и определения (разделы 1–2)
1 Область применения. 1.1 Стандарт распространяется на предохранительные пояса, применяемые в строительстве и жилищно-коммунальном хозяйстве для фиксации (удерживания) рабочей позы и защиты пользователя при падении с высоты, а также для его эвакуации из опасных зон (колодцы, резервуары, траншеи, котлованы и т. п.) при производстве строительно-монтажных, ремонтно-восстановительных, эксплуатационных или других видов работ, и устанавливает технические требования, методы испытаний, способы маркировки, упаковки и правила их эксплуатации. Возможность применения стандарта в других отраслях (энергетика, нефтегазовая промышленность и т. д.) устанавливается самостоятельно соответствующей отраслью.
1.2 Требования раздела 3 и пунктов 4.2.1–4.2.6, 4.3.1, 4.3.6, 4.3.10, 4.3.12, 4.3.13, 4.5.1–4.5.4, 4.6.2–4.6.7, 8.2, 8.3 — обязательны при сертификации.
2 Термины и определения. 2.1 предохранительный пояс — СИЗ, закрепляемое на теле пользователя и применяемое автономно или совместно с другими средствами для фиксации рабочей позы и защиты при падении с высоты. 2.2 безлямочный пояс — несущий ремень, охватывающий талию или грудную клетку, с уширенной опорой в спинной части (кушак), фал с карабином или ловитель. 2.3 лямочный пояс с наплечными лямками — несущий ремень, наплечные лямки, фал с карабином (строп). 2.4 лямочный пояс с наплечными и набедренными лямками — несущий ремень, охватывающий талию, с наплечными и набедренными лямками, фал с карабином. 2.5 энергопоглощающее устройство (амортизатор) — снижает до безопасной величины динамическую нагрузку на тело при защитном действии пояса. 2.6 карабин — элемент стропа для закрепления к опорам. 2.7 фал — синтетический канат, верёвка или цепь стропа. 2.8 опора — страховочные канаты, удлинители стропа, полуавтоматические верхолазные устройства (ПВУ), элементы конструкции здания, монтажные петли или другие приспособления для закрепления карабином. 2.9 строп — фал с одним или двумя карабинами для закрепления пользователя к опоре. 2.10 несущие элементы пояса — воспринимают статическую или динамическую нагрузку. 2.11 кушак — элемент на несущем ремне в спинной части шире ремня. 2.12 система застёжки — пряжка со шпеньком, конец ремня с люверсами, шлёвки. 2.13 зев карабина — просвет между крюком и предохранительным устройством в открытом состоянии. 2.14 удлинитель стропа — соединительный элемент между опорой и карабином для увеличения зоны обслуживания. 2.15 страховочный канат — закреплённый на опорах канат (вертикально, горизонтально или с наклоном) для закрепления карабином при работе на высоте. 2.16 ловитель — устройство, мгновенно останавливающее падение при защитном действии пояса. 2.17 полуавтоматическое верхолазное устройство (ПВУ) — устройство с тормозным барабаном и стальным канатом, автоматически блокирующееся при падении. 2.18 свободное падение — падение в свободном пространстве без касания конструкций, предметов, опор.
3. Назначение, классификация, условное обозначение
3.1 По конструкции пояса делят на безлямочные и лямочные, а также на пояса с амортизатором и без него. 3.1.1 Пояса без амортизатора — для фиксации рабочей позы и защиты при свободном падении не более 0,5 м до начала защитного действия. 3.1.2 Пояса с амортизатором — при свободном падении более 0,5 м.
Таблица 1 — классификация и обозначение типа пояса
| Наименование | Без амортизатора | С амортизатором |
|---|---|---|

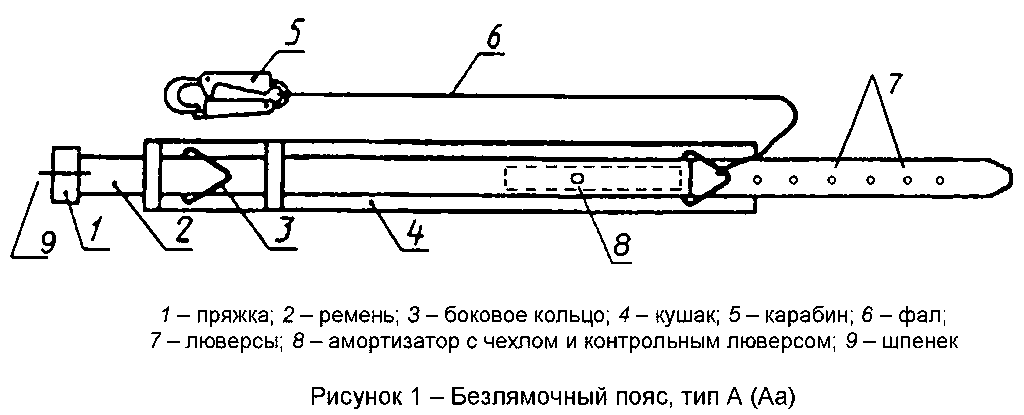

| Безлямочный пояс (рисунок 1) | А | Аа |

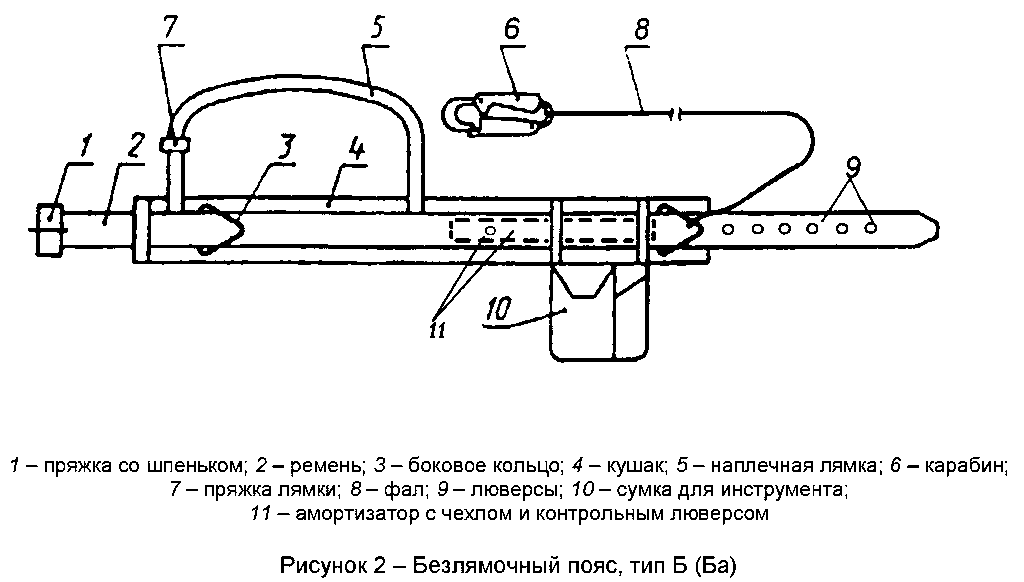

| Безлямочный пояс со специальными приспособлениями для ношения инструмента и односторонней лямкой (рисунок 2) | Б | Ба |

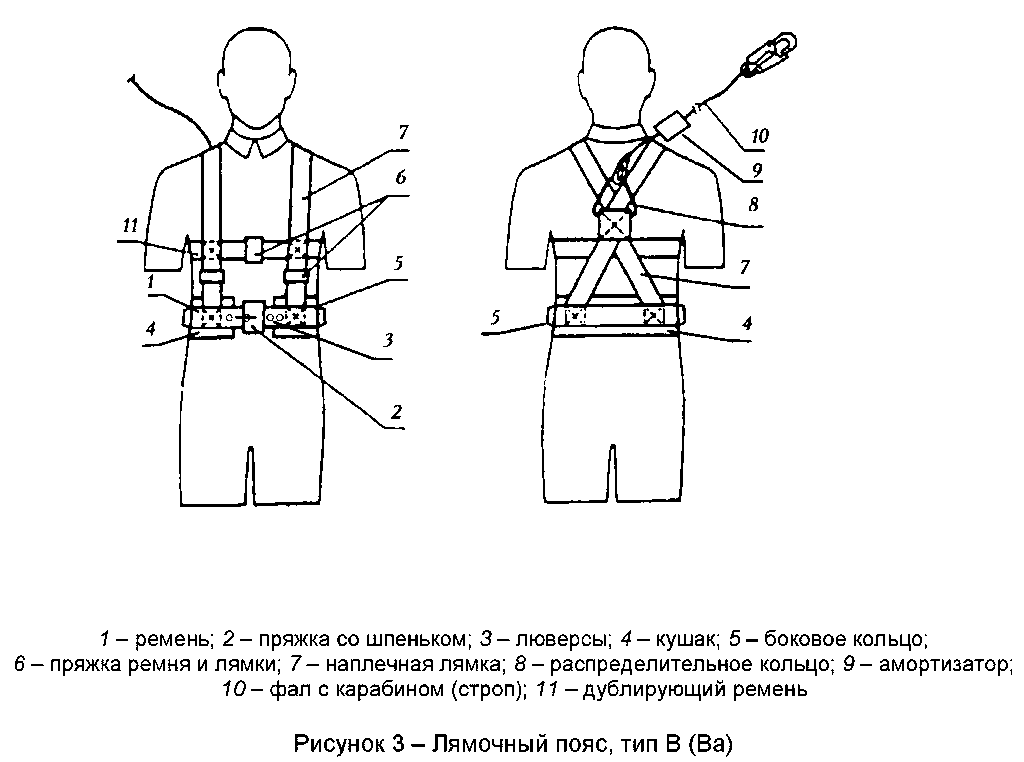

| Лямочный пояс с наплечными лямками, вторым дополнительным ремнём, тремя боковыми кольцами со стороны спины между лопатками и на уровне подвздошных костей* (рисунок 3) | В | Ва |

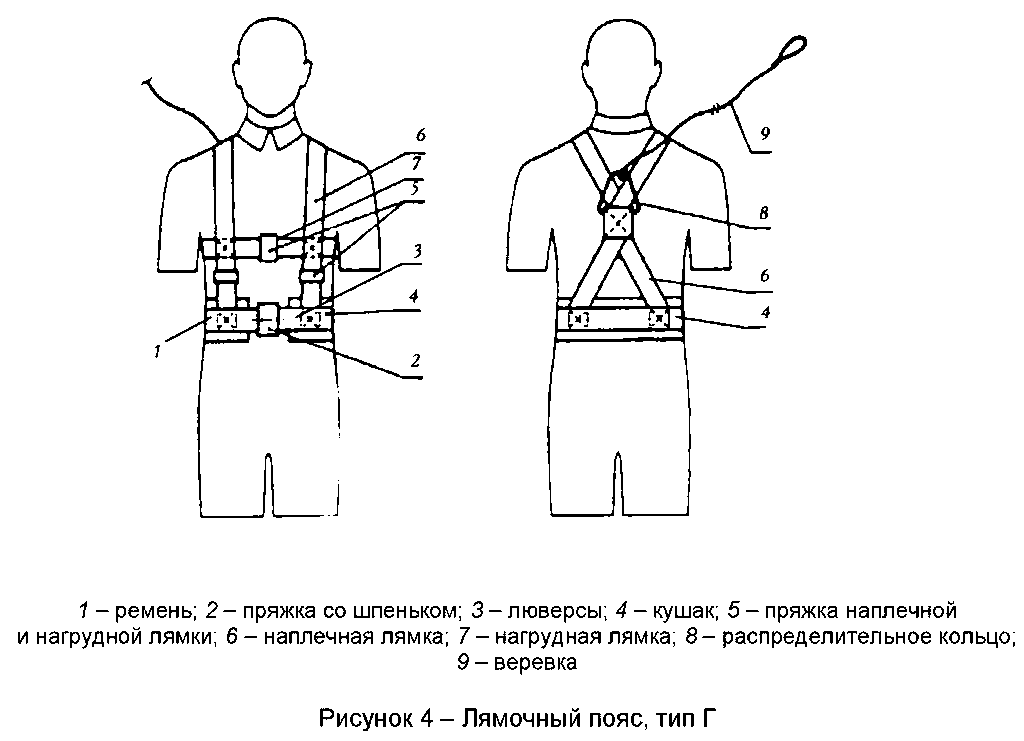

| Лямочный пояс с наплечными лямками для эвакуации из опасных зон — колодцы, траншеи, резервуары (рисунок 4) | Г | — |

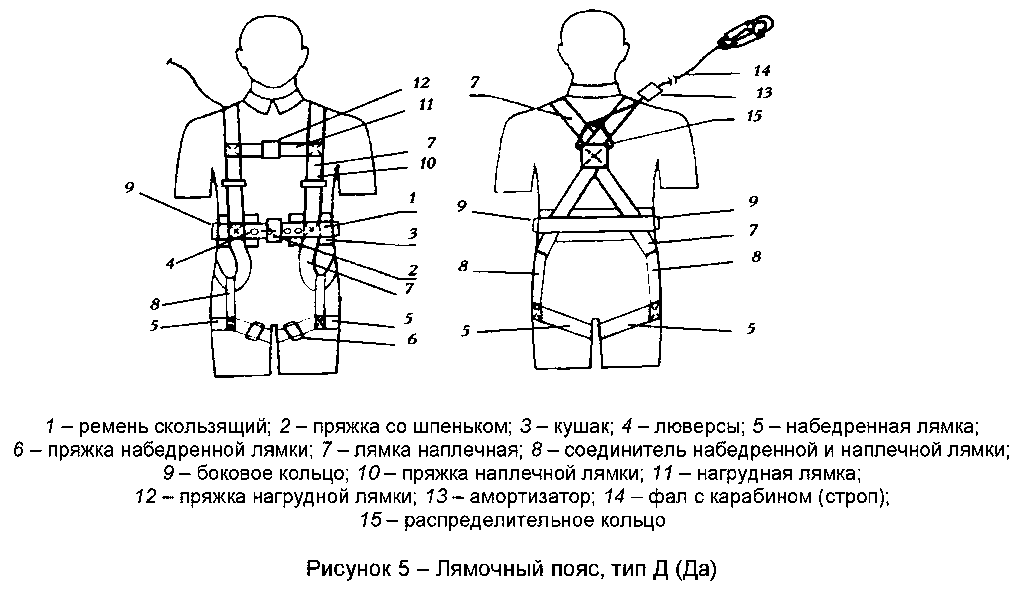

| Лямочный пояс с наплечными и набедренными лямками, точка крепления стропа со стороны спины между лопатками — для защиты при падении и эвакуации (рисунок 5) | Д | Да |

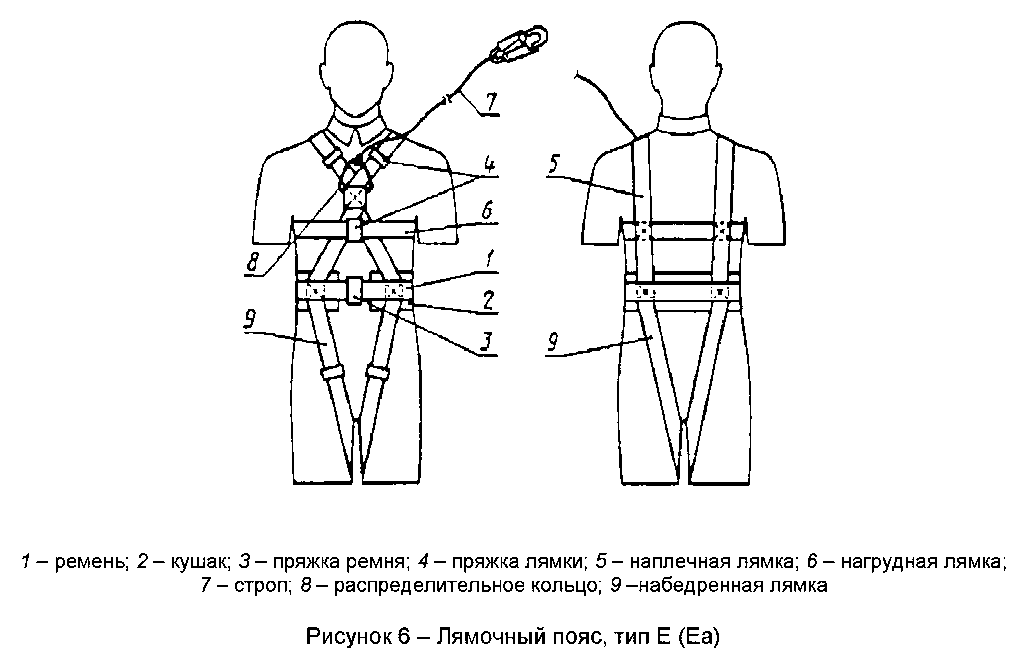

| Лямочный пояс с наплечными и набедренными лямками, точка крепления стропа со стороны груди — для самостоятельного применения или с подъёмными/спусковыми устройствами (рисунок 6) | Е | Еа |
* По требованию заказчика тип В/Ва может выпускаться с дополнительной косичкой длиной до 0,6 м к боковому кольцу со стороны спины.
3.2 Пояса должны быть регулируемыми по длине и выпускаться трёх размеров.
Таблица 2 — размеры
| Размер | Обозначение | Диапазон регулировки по объёму талии, мм |
|---|---|---|
| Маленький | S | 780–1040 |
| Средний | M | 940–1240 |
| Большой | L | 1140–1440 |
По заказу потребителей также выпускаются размеры XS (особо малый объём талии) и XL (особо большой). Пояс, охватывающий одновременно все размеры, выпускать не допускается.
3.3 Условное обозначение при заказе состоит из слов «пояс предохранительный строительный» (или аббревиатуры ППС), слова «тип» и буквенного обозначения типа, буквенного обозначения размера латинскими буквами и обозначения стандарта. Пример: «ППС тип Аа М ГОСТ Р 50849-2013» — пояс типа Аа, размер M.
4. Технические требования
4.1 Пояса должны соответствовать настоящему стандарту и техническим условиям на пояса конкретных конструкций.
4.2 Требования эргономики. 4.2.1: конструкция обеспечивает удобство и комфорт эксплуатации, исключает самопроизвольное разъединение соединительных элементов и причинение боли пользователю; металлические детали не должны соприкасаться с телом, кроме рук. 4.2.2: система застёжки — быстрое и удобное (не более 10 с) застёгивание, расстёгивание и регулировка длины двумя руками в утеплённых перчатках, без снятия пояса для регулировки. 4.2.3: конструкция предупреждает осложнения остеохондроза и радикулита, предохраняет мышцы спины; застёжка — металлическая пряжка со шпеньком на одном конце ремня, отверстия с люверсами на другом; другая система застёжки не допускается. 4.2.4: кушак — из материалов с согревающими и гигроскопическими свойствами, без искусственных полимерных материалов. 4.2.5: карабин закрепляется и открепляется одной рукой в утеплённой перчатке за не более 3 с, без защемления пальцев. 4.2.6: карабин имеет предохранительное устройство от случайного открытия зева, зев закрывается автоматически.
4.3 Требования к конструкции. 4.3.1: конструкция обеспечивает фиксацию рабочей позы и защиту при падении. 4.3.2: амортизатор — составная часть пояса или отдельный присоединяемый элемент, конструкция и методы испытания — в технических условиях на конкретные пояса. 4.3.3: пояс может быть с одним или двумя стропами, съёмным или жёстко закреплённым, регулируемым или нет. 4.3.4: штампованные карабины неразъёмно закреплены к фалу. 4.3.5: зев штампованного карабина — от 14 до 25 мм. 4.3.6: металлические детали без острых кромок, с антикоррозионным покрытием не менее 9 мкм. 4.3.7: лямки регулируются по длине, регулировочные элементы — спереди. 4.3.8: длина кушака — по техническим условиям, не менее 600 мм. 4.3.9: ширина кушака — не менее 100 мм, у подвздошных костей и с вентральной стороны — не менее 70 мм. 4.3.10: ширина несущих тканых элементов — по прочности, в технических условиях. 4.3.11: длина стропа — не более 2000 мм; при синтетическом стропе более 1700 мм — обязательна регулировка. 4.3.12: цветовая окраска несущих синтетических лент и прошивных ниток должна различаться для визуальной проверки строчек. 4.3.13: масса — не более 2,1 кг (безлямочные), не более 3,0 кг (лямочные).
4.4 Климатические параметры эксплуатации — в технических условиях на конкретную конструкцию.
4.5 Требования к надёжности и прочности. 4.5.1: динамическая нагрузка — свободное падение груза 100 ± 1 кг с высоты, равной двум максимальным длинам стропа. 4.5.2: статическая нагрузка — не менее 10 кН (1000 кгс). 4.5.3: несущие элементы (кроме типа Г) — фал из синтетических канатов/верёвок не менее 23 кН (2300 кгс); ремень, лента амортизатора и другие несущие элементы из синтетики — не менее 15 кН (1500 кгс); карабин — не менее 5 кН (500 кгс) без участия внутренней рукоятки. 4.5.4: снижение динамической нагрузки на тело — до 4 кН (400 кгс) для типов Аа, Ба, Ва; до 6 кН (600 кгс) для типов Да, Еа. 4.5.5: пояс сохраняет защитные и эксплуатационные свойства в течение гарантийного срока. 4.5.6: прочность узлов соединений — не ниже прочности наиболее слабого из соединяемых элементов.
4.6 Требования к изделиям и материалам. 4.6.1: материалы безвредны для человека. 4.6.2: карабин — методом штамповки из металлического листа или мелкого литья; карабин из круглого проката — с надёжным закрытием зева накидной гайкой с резьбой, другие конструкции не допускаются без согласования. 4.6.3: фал — металлические цепи, синтетические полиамидные или полиэфирные материалы; ленты и стальные канаты для фала не допускаются. 4.6.4: несущие ремни и лямки — синтетические полиамидные, полиэфирные или аналогичные ленты. 4.6.5: несущие детали из кожи не допускаются. 4.6.6: диаметр проволоки цепи фала — не менее 5 мм; цепь испытывается пробной нагрузкой не менее 6 кН (600 кгс). 4.6.7: узлы, воспринимающие нагрузку, закрепляются синтетическими нитками. 4.6.8: металлические несущие детали — из сталей без хладноломкости, надёжны при температуре до минус 40 °C.
4.7 Комплектность. Пояс поставляется с паспортом и инструкцией по эксплуатации; по согласованию — один экземпляр документов на партию.
4.8 Маркировка. На каждом поясе: товарный знак изготовителя; тип, размер и дата изготовления; отметка службы технического контроля; обозначение стандарта. Указание только технических условий не допускается.
4.9 Упаковка. Деревянные ящики, картонные коробки, мешки и т. п., упаковками массой не более 30 кг.
5–7. Приёмка, методы контроля, транспортирование и хранение
5 Правила приёмки. 5.1: приёмо-сдаточные, периодические и типовые испытания. 5.2: приёмо-сдаточные испытания — партиями не более 1000 шт. одного типа, по одной технологии, из одних материалов; проверяют внешний вид, тип, номинальный геометрический размер, длину стропа, комплектность, маркировку. 5.3: периодические испытания — масса пояса не реже раза в квартал; работоспособность застёжки, карабина, регулировки стропа — не реже раза в неделю; прочность при статической нагрузке — при постановке на производство и изменении конструкции; нагрузка на несущие элементы — при изменении конструкции, смене поставщиков материалов, но не реже раза в год; прочность при динамической нагрузке и безопасная динамическая нагрузка на тело — при постановке на производство и изменении конструкции/амортизатора. 5.4: число образцов и методика отбора — в технических условиях. 5.5: типовые испытания — при изменении конструкции, технологии или материалов несущих деталей. 5.6: результаты приёмки оформляются документом о качестве.
6 Методы контроля. 6.1: внешний осмотр, проверка размеров и массы, соответствие эргономическим требованиям (методы — в технических условиях), статические и динамические испытания. 6.1.1: скорость нагружения при статических испытаниях — не более 100 мм/мин, время испытания — не менее 2 мин. 6.1.2: для динамических испытаний — жёсткий груз или мешки с сухим песком массой 100 ± 1 кг (для типа Г — манекен, имитирующий верхнюю часть туловища). 6.1.3: погрешность измерений — ±2 %. 6.1.4: испытание статической нагрузкой по схемам (рисунки 7, 8, 8а в оригинале — не перенесены, см. .problemy.yaml); пояс выдержал испытание, если разрушение произошло не ниже нагрузок по 4.5.2–4.5.3; карабин выдержал испытание, если после нагрузки 500 ± 1 кгс в течение не менее 2 мин размеры не увеличились более чем на 1,0 мм. 6.1.5: динамическое испытание (4.5.1) — высота свободного падения манекена равна двум длинам стропа; пояс выдержал испытание, если ни одна деталь не разрушилась (кроме предусмотренных защитным действием) и манекен остался висеть на опоре. 6.1.6: испытание на 4.5.4 — датчиками замеряют динамическое усилие в стропе при высоте падения не менее одной максимальной длины стропа; допускаются и статические методы — для безлямочных типа Аа, Ба и лямочного Ва усилие не более 3,7 кН (370 кгс), для Да, Еа — не более 5,7 кН (570 кгс).
7 Транспортирование и хранение. 7.1: по правилам перевозки, действующим на транспорте. 7.2: защита от атмосферных факторов при транспортировании. 7.3: хранение в проветриваемых сухих помещениях (влажность не более 70 %), в подвешенном состоянии или на полках в один ряд, без прямого солнца. 7.4: хранение рядом с тепловыделяющими приборами, кислотами, щелочами, растворителями, бензином и маслами запрещено.
8–9. Указания по эксплуатации, гарантии изготовителя
8 Указания по эксплуатации. 8.1: требования по проверке состояния пояса перед началом эксплуатации и в течение гарантийного срока — в технических условиях и инструкции по эксплуатации на конкретную конструкцию. 8.2: на пояс разрабатывается и согласовывается инструкция по безопасной эксплуатации — простым языком, с методикой испытания конкретной конструкции и схемой испытаний. 8.3: инструкция должна схематично показывать способы закрепления стропом на высоте и прямо указывать, что запрещается: закрепление карабином ниже уровня опоры ступней при работе стоя; огневые работы с опорой на натянутый строп (для огневых работ — пояс со стропом из цепи); сбивание остатков электродов ударом о строп; изменение конструкции без согласования с изготовителем; использование не по назначению. 8.4: способ закрепления стропом — свободное падение при защитном действии не более одной максимальной длины стропа. 8.5: закрепление карабином напрямую за фал стропа после обхвата конструкции не допускается — используют устройство регулировки длины стропа, узел крепления к амортизатору (для каната) или звено цепи (для стропа из стальной цепи). 8.6: при работе на высоте менее 3 м от земли или перекрытия точка закрепления карабином — не менее 1,5 м выше уровня опоры ступней, либо укороченный строп по согласованию с потребителем. 8.7: опора для закрепления карабина выдерживает статическую нагрузку не менее 15 кН (1500 кгс).
9 Гарантии изготовителя. 9.1: изготовитель гарантирует соответствие пояса стандарту при соблюдении потребителем условий эксплуатации и хранения. 9.2: гарантийный срок хранения и эксплуатации — 2 года со дня изготовления. 9.3: условия эксплуатации после истечения гарантийного срока устанавливает изготовитель в инструкции на конкретную конструкцию.
