ГОСТ Р ЕН 361-2008
Коротко: национальный стандарт устанавливает требования, методы испытаний, маркировку и информацию изготовителя для страховочной привязи — компонента страховочной системы, который охватывает тело и предотвращает выпадение человека при остановке падения. Обучение применению средств индивидуальной защиты отдельно разбирает, как проверять и подгонять привязь перед работой на высоте по Правилам № 782н; собственно система, в которую входит привязь, описана в ГОСТ Р 58208-2018/EN 363:2008.
О чём документ
Стандарт устанавливает требования, методы испытаний, маркировку, информацию изготовителя и упаковку страховочной привязи (раздел 1). Другие типы привязей — для удержания и позиционирования на рабочем месте, для положения сидя, спасательные — описаны в отдельных стандартах и могут быть встроены в страховочную привязь. Страховочные системы в целом, куда привязь входит компонентом, описывает ГОСТ Р 58208-2018/EN 363.
Ключевые положения и сроки
- Определение (п. 3.1) — страховочная привязь: компонент страховочной системы для охвата тела с целью предотвращения выпадения при падении; может включать соединительные стропы, фитинги, пряжки и другие элементы, закреплённые для поддержки и удержания тела во время и после остановки падения.
- Ширина лямок (п. 4.2) — ширина основных лямок (поддерживающих тело или оказывающих на него давление при падении) должна быть не менее 40 мм, вспомогательных — не менее 20 мм; лямки не должны сами менять положение и ослабляться.
- Маркировка буквой «A» (п. 6b) — на каждом элементе крепления для останова падения наносится заглавная буква «A»; к этим элементам, и только к ним, пристёгивают систему для остановки падения.
- Статическая прочность (п. 4.3) — при испытании усилием 15 кН (ЕН 364, 5.1.4.2) и 10 кН (ЕН 364, 5.1.4.3) манекен не должен выпадать из привязи.
- Испытание динамической нагрузкой (п. 4.4) — привязь испытывают двумя последовательными падениями манекена массой 100 кг с расстоянием свободного падения 4 м (одно падение ногами вниз, одно головой вниз) без высвобождения манекена; после каждого падения манекен должен останавливаться головой вверх с углом между продольной осью спины и вертикалью не более 50°.
- Дополнительные элементы (п. 4.5) — если привязь оснащена элементами для рабочего позиционирования или удержания, эти элементы должны отвечать отдельным стандартам на привязи для позиционирования и для положения сидя.
Частые вопросы
К каким элементам привязи пристёгивают систему для остановки падения?
Только к элементам крепления, помеченным заглавной буквой «A» (п. 6b) — переднему и/или спинному, реже на обоих плечах. Боковые кольца на поясе (если есть) предназначены для рабочего позиционирования, а не для остановки падения.
Сколько падений выдерживает привязь при испытании?
Два последовательных падения манекена массой 100 кг с расстоянием свободного падения 4 м — ногами вниз и головой вниз, без высвобождения манекена (п. 4.4).
Можно ли использовать пояс без лямок вместо страховочной привязи?
Нет: настоящий стандарт устанавливает требования именно к страховочной привязи, охватывающей всё тело, — это единственное устройство охвата тела, допустимое в страховочной системе остановки падения по ГОСТ Р ЕН 365-2010 (п. 4.2.2, перечисление r)).
Связь с другими НПА
- Приказ Минтруда № 782н «Правила по охране труда при работе на высоте» — обязывает применять страховочную привязь на определённых видах работ на высоте.
- ГОСТ Р 58208-2018/EN 363:2008 — системы индивидуальной защиты от падения — общее устройство систем, куда привязь входит компонентом.
- ГОСТ Р ЕН 355-2008 — амортизаторы и ГОСТ EN 354-2019 — стропы — соединительная подсистема, присоединяемая к элементу «A» привязи.
- ГОСТ Р ЕН 365-2010 — инструкции, техобслуживание, периодическая проверка — общие требования, дополняющие маркировку и информацию изготовителя привязи.
- Раздел «Работы на высоте» — другие документы.
Связки с базой знаний
Полный текст документа
Приведён по тексту официальной справочной публикации, целиком, с максимальной редактурой (служебные вставки убраны, ссылки на европейские стандарты, для которых в базе есть карточка, заменены на внутренние ссылки); нумерация разделов и приложений сохранена; рисунки 1, 2 (конструкция привязи) и рисунок пиктограммы перенесены как изображения.
Полный текст ГОСТ Р ЕН 361-2008
1 Область применения. Настоящий стандарт устанавливает требования, методы испытаний, маркировку, информацию, предоставляемую изготовителем, и упаковку страховочной привязи. Другие типы привязей, описанные в других европейских стандартах (например, привязи для удержания и позиционирования на рабочем месте, для положения сидя, спасательные), могут быть встроены в страховочную привязь. Страховочные системы описаны в ЕН 363.
2 Нормативные ссылки. Привязи для удержания и позиционирования на рабочем месте; ЕН 362:1992 «Соединительные элементы»; ЕН 363:2002 «Страховочные системы»; ЕН 364:1992 «Методы испытаний»; ЕН 365:1992 «Общие требования к инструкциям по эксплуатации и маркировке»; привязи для положения сидя; ЕН 892 «Подъёмные канаты альпинистов».
3 Определения.
3.1 страховочная привязь (full body harness): компонент страховочной системы для охвата тела с целью предотвращения от падения. Может включать соединительные стропы, фитинги, пряжки и другие элементы, закреплённые для поддержки всего тела и удержания тела во время и после остановки падения.
3.2 основные и вспомогательные лямки: основные лямки — те, что поддерживают тело или оказывают на него давление во время падения и после него; все остальные лямки — вспомогательные.
3.3 элемент крепления (attachment element): специфическая соединительная точка для компонентов или подсистем.
4 Общие технические требования.
4.1 Конструкция и эргономика — по ЕН 363 (подраздел 4.1).

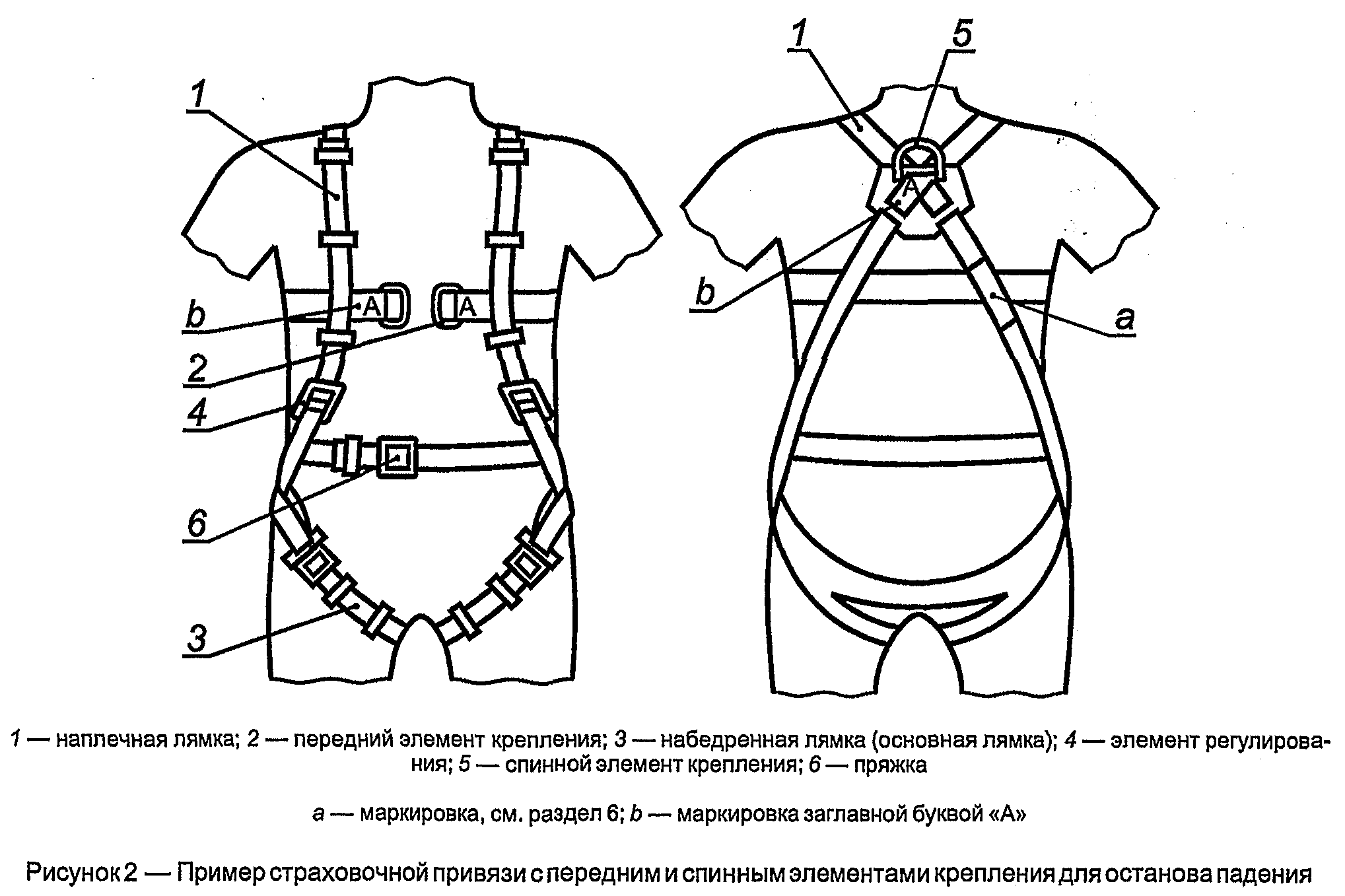

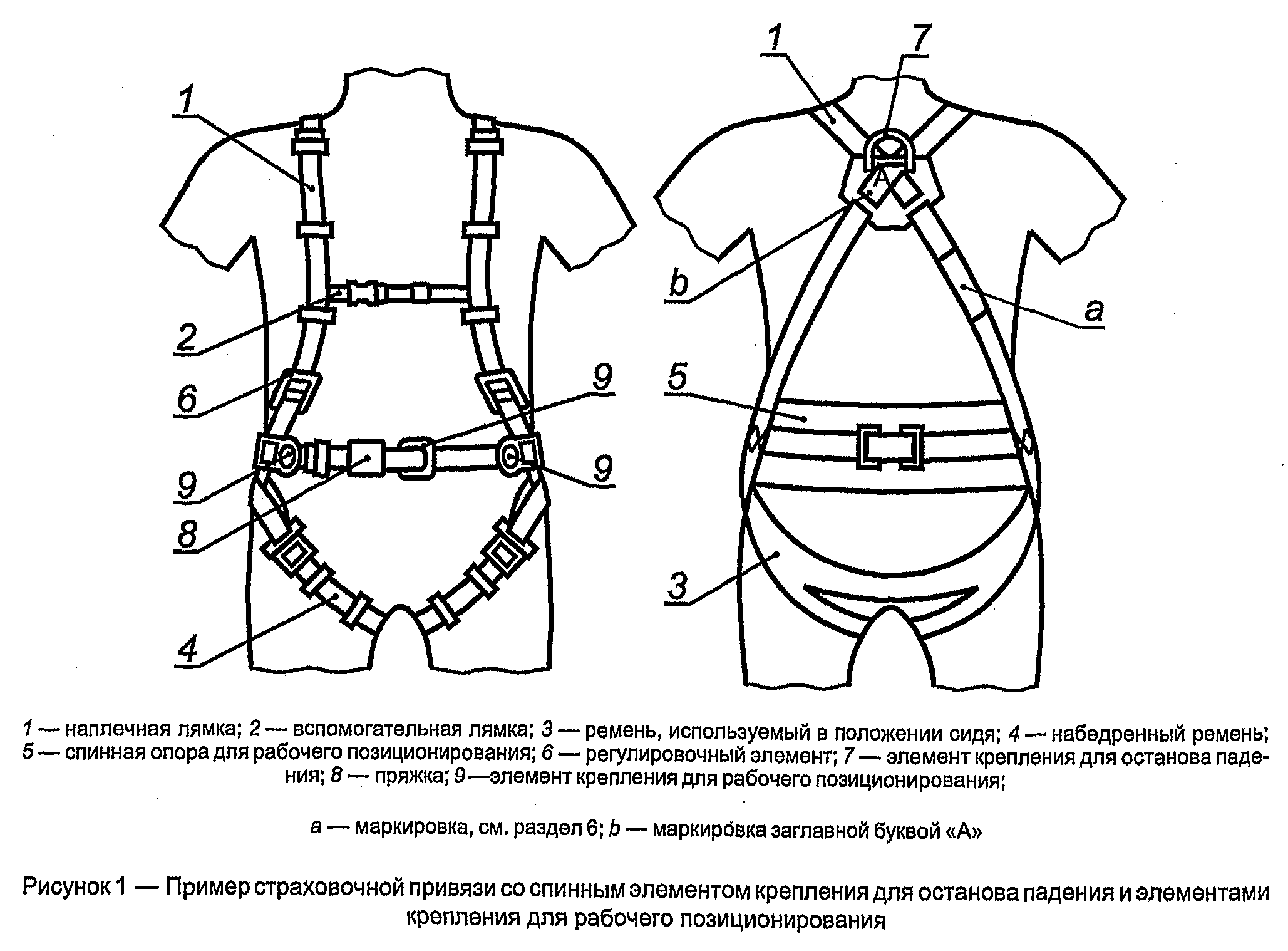

4.2 Материалы и конструкция — тканая лента и швейные нитки изготавливаются из однородного или многоволоконного синтетического волокна с прочностью на разрыв не менее 0,6 Н/текс; нитки для сшивания — контрастного цвета для визуального контроля. Привязь включает лямки в зоне таза и на плечах (рисунки 1 и 2), подгоняется по размерам средствами регулирования; лямки не должны сами менять положение и ослабляться. Ширина основных лямок — не менее 40 мм, вспомогательных — не менее 20 мм.
Во время статического испытания по 5.1 визуально подтверждается, что лямки, поддерживающие манекен или оказывающие давление на тело, являются основными. Элементы крепления для остановки падения допускается размещать над центром тяжести — впереди на груди, сзади на спине или на обоих плечах пользователя. Привязь допускается встраивать в одежду, если возможна визуальная проверка. Крепёжные пряжки конструируют так, чтобы застегнуть их можно было только одним правильным способом. Металлическая фурнитура должна соответствовать требованиям антикоррозионной защиты по ЕН 362 (подраздел 4.4).
4.3 Статическая прочность — при испытании каждого элемента крепления усилием 15 кН (ЕН 364, 5.1.4.2) и 10 кН (ЕН 364, 5.1.4.3) манекен не должен выпадать из привязи.
4.4 Испытание динамической нагрузкой — при испытании на элементах крепления для останова падения (5.2) с манекеном массой 100 кг привязь должна выдержать два последовательных испытания на падение с расстоянием свободного падения 4 м без высвобождения манекена (одно падение ногами вниз, одно головой вниз). После каждого падения манекен должен останавливаться головой вверх с углом между продольной осью спины и вертикалью не более 50°.
4.5 Дополнительные элементы — если привязь дополнительно оснащена элементами крепления для рабочего позиционирования или удержания, эти элементы должны соответствовать стандартам на привязи для позиционирования и/или для положения сидя.
4.6 Маркировка и информация — маркировка по разделу 6, информация изготовителя — по разделу 7.
5 Методы испытаний.
5.1 Испытание статической нагрузкой на прочность — оборудование по ЕН 364 (4.1, 4.2); метод по ЕН 364 (5.1.4).
5.2 Испытание динамической нагрузкой — оборудование по ЕН 364 (4.2, 4.3, 4.6); метод по ЕН 364 (5.1.2). Одинарная альпинистская верёвка, используемая для испытаний, должна соответствовать ЕН 892 и иметь в первом испытании на ударную силу значение (9 ± 1,5) кН.
6 Маркировка. Маркировка страховочной привязи должна соответствовать ЕН 365 (подраздел 2.2), любой текст — на языке страны назначения. Дополнительно маркировка включает: a) пиктограмму, указывающую, что пользователи должны прочитать информацию изготовителя; b) заглавную букву «A» на каждом элементе крепления для останова падения; c) идентификационный знак модели/типа привязи; d) номер настоящего стандарта.
7 Информация, предоставляемая изготовителем. Должна быть на языке страны назначения, соответствовать ЕН 365 (подраздел 2.1) и дополнительно включать: a) способ правильного надевания привязи; b) особые условия, при которых она может быть использована; c) характеристики, необходимые для надёжной анкерной точки; d) информацию о подсоединении к анкерной точке, соединительной подсистеме и другим компонентам системы остановки падения; e) какой соединительный элемент используется для останова падения или рабочего позиционирования; f) как обеспечить совместимость компонентов; g) необходимый зазор под ногами пользователя, чтобы избежать столкновения с конструкцией или землёй, и особые советы по подсистеме; h) материалы изготовления; i) ограничения и опасности, влияющие на материалы (температура, острые кромки, химикаты, электропроводность, абразивное воздействие, ультрафиолет, климатические условия); j) рекомендации по безопасному спасению; k) требование о применении только подготовленным или компетентным персоналом; l) рекомендации по чистке и дезинфекции без вредного воздействия; m) ожидаемый срок службы или способ его определения; n) рекомендации по сохранности при транспортировании; o) идентификационный знак модели/типа; p) значение маркировок на изделии; q) номер настоящего стандарта.
8 Упаковка. Страховочная привязь должна поставляться упакованной в материал, обеспечивающий некоторое сопротивление прониканию влаги, но необязательно запечатанной.
Приложение ZA (справочное). Стандарт соответствует существенным требованиям директивы 89/686/ЕЕС; таблица соответствия разделов пунктам директивы приведена в оригинале (принципы дизайна — 4.1–4.2; прочность конструкции — 4.5; информация изготовителя — раздел 7; система регулирования — 4.2 и раздел 7; идентификационные знаки — раздел 6; предотвращение падения — разделы 4–8).
Приложение Б (обязательное). Соответствие ссылочных европейских стандартов национальным: ЕН 358 — ГОСТ Р ЕН 358 (привязи для удержания и позиционирования); ЕН 362-1992 — ГОСТ Р 12.4.225-99; ЕН 363-2002 — ГОСТ Р ЕН 363-2007 (заменён ГОСТ Р 58208-2018); ЕН 364-1992 — ГОСТ Р 12.4.206-99; ЕН 365-1992 — ГОСТ Р 12.4.226-99; ЕН 813 — ГОСТ Р ЕН 813-2008 (привязи для положения сидя); ЕН 892 — соответствующий национальный стандарт на момент утверждения отсутствовал.
Библиография. EH 1497 — спасательное оборудование, спасательные ремни безопасности.
