Наведённое напряжение
Тема 2. Вредные и (или) опасные производственные факторы, опасности и профессиональные риски · ~5 минут
Для электромонтёров, эксплуатационного и ремонтного персонала воздушных линий и кабельных трасс.
Самая опасная иллюзия в электроэнергетике: линия отключена, наряд выдан, напряжение снято — а человек погибает от удара током. Причина — наведённое напряжение, которое не видно, не слышно и не исчезает от того, что рубильник переведён в ноль.
Механизм: откуда берётся напряжение на «мёртвой» линии
Параллельно идущие воздушные линии — это конденсатор и трансформатор одновременно. Работающая линия создаёт вокруг себя электрическое и магнитное поле. Соседняя, отключённая линия находится в этом поле — и по двум независимым механизмам на ней появляется напряжение.
Электростатическая индукция (ёмкостная связь). Провода линий разделены воздухом — это диэлектрик. Работающий провод — одна обкладка конденсатора, отключённый — другая. Через ёмкость между ними «перетекает» напряжение. Чем длиннее параллельный участок и чем ближе линии, тем выше наведённое напряжение. На протяжённых ЛЭП 110–500 кВ оно достигает нескольких киловольт.
Электромагнитная индукция (трансформаторная связь). Переменный ток в работающей линии создаёт переменное магнитное поле. Отключённый провод, пронизываемый этим полем, работает как вторичная обмотка трансформатора. На нём наводится ЭДС, пропорциональная длине параллельного участка и токовой нагрузке рабочей линии. При токах нагрузки 500–1000 А и длине параллельного хода несколько километров — десятки и сотни вольт, устойчиво поддерживаемые полем.
Почему это убивает
Для смертельного исхода достаточно напряжения 36–42 В при неблагоприятных условиях (влажные руки, хороший контакт с землёй). На протяжённых ЛЭП наведённое напряжение в разы превышает этот порог даже без нагрузки на соседней линии — только за счёт ёмкостной связи.
Особенность: наведённое напряжение не отключается защитными реле и автоматами. Оно существует, пока существует поле соседней линии. Разземлить, не установив переносное заземление — значит оказаться под напряжением, источник которого невидим и неотключаем локальными средствами.
Три обязательных шага перед работой на обесточенной линии
1 — Проверить. Указателем напряжения — на каждой фазе, с каждой стороны рабочей зоны. Не «наверное нет», а измерить. Указатель должен быть рассчитан на рабочее напряжение линии. Практика курса, отдельного пункта в Правилах № 903н на это нет: напряжение на «отключённой» линии обнаружено — не трогать, сообщить диспетчеру.
2 — Заземлить. Переносное заземление — с обеих сторон рабочей зоны, до начала работы. Заземление замыкает цепь наведённого напряжения на землю и удерживает потенциал провода на нулевом уровне, пока бригада работает.
3 — Не снимать. Переносное заземление снимается только после того, как все люди вышли из зоны работ. «Быстро проверю без заземления» — это причина смерти.
Анализ нарушений
🔧 Практическое задание

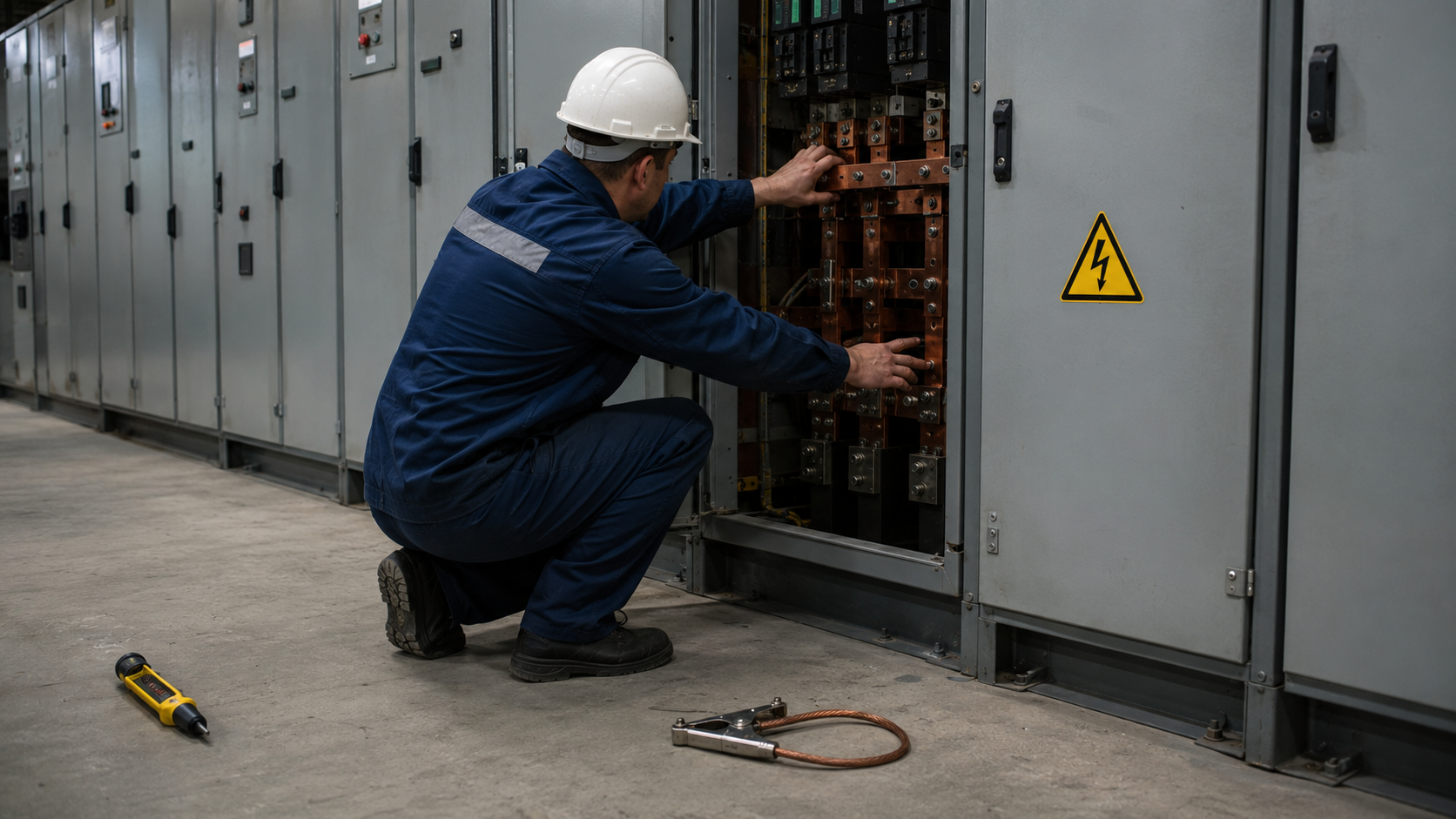

На изображении — подготовка к работе на обесточенной линии. Найдите, что сделано не так.
Наведённое напряжение: подготовка к работеКонтрольный вопрос
УГЛУБИ ЗНАНИЯ
Суть явления
На отключённых воздушных ЛЭП (ЛЭП — линия электропередачи) напряжением 110–500 кВ индуцируется наведённое напряжение за счёт ёмкостного и электромагнитного влияния соседних линий. Оно может достигать нескольких киловольт, представляет реальную угрозу жизни и не снимается отключением линии — устраняется только заземлением.
Почему наведённое напряжение не почувствовать заранее. ГОСТ 12.0.003-2015 прямо относит электрический потенциал к факторам, которые органами чувств не обнаруживаются (п. 4.13). На «мёртвой» линии судят не по ощущениям, а по прибору и по заземлению.
Требования с пунктами актов
| Что требуется | Где записано |
|---|---|
| Наведённое напряжение в отключённой электрической цепи — отдельная опасность с опасным событием «поражение током» (27.7); шаговое напряжение — тоже (27.5) | Примерное положение о СУОТ, приложение № 1, 27.5, 27.7 |
| Механизмы и подъёмные сооружения (автопогрузчики, подъёмники, вышки, краны) со стропами и грузами не приближают к неогражденным токоведущим частям под напряжением ближе: ВЛ до 1 кВ и установки до 35 кВ — 1,0 м; 60–110 кВ — 1,5 м; 150 кВ — 2,0 м; 220 кВ — 2,5 м; 330 кВ — 3,5 м | Правила № 903н, п. 3.3, таблица № 1 |
| При замыкании на землю в установках 3–35 кВ к месту замыкания ближе 4 м в закрытом и 8 м в открытом распределительном устройстве и на ВЛ подходят только для оперативных переключений и освобождения людей — и только с электрозащитными средствами. Работник, не относящийся к электротехническому персоналу, к проводу на земле не подходит вовсе: предупреждает окружающих и сообщает руководителю | Правила № 903н, п. 3.7; ст. 215 ТК РФ |
| СИЗ от шагового напряжения — диэлектрическая обувь: галоши или боты | Единые типовые нормы № 767н, приложение № 2, позиция 3.2 |
Водитель автопогрузчика с поднятыми вилами проезжает под воздушной линией 0,4 кВ; до проводов — около 0,8 м. Напарник машет рукой: «Там низкое напряжение, не опасно». Прав ли он?
