ГОСТ EN 354-2019
Коротко: межгосударственный стандарт устанавливает общие технические требования, методы испытаний, маркировку и упаковку стропов — гибких элементов или компонентов для соединения в системах индивидуальной защиты от падения с высоты (удерживающих, позиционирования на рабочем месте, канатного доступа, страховочных и спасательных). Строп — одна из самых частых точек ошибки при работе на высоте: обучение применению средств индивидуальной защиты отдельно разбирает, как его выбирать и проверять по Правилам № 782н.
О чём документ
Стандарт устанавливает общие технические требования, методы испытаний, маркировку, упаковку и информацию изготовителя для стропов (раздел 1). Строп — гибкий элемент с не менее чем двумя концевыми соединениями, с устройством регулирования длины или без него (п. 3.1); используется как элемент или компонент для соединения во всех системах индивидуальной защиты от падения, описанных в ГОСТ Р 58208-2018/EN 363:2008.
Ключевые положения и сроки
- Определение стропа (п. 3.1) — гибкий элемент или компонент для соединения в индивидуальной системе защиты от падения с высоты, с не менее чем двумя концевыми соединениями, с устройством регулирования длины или без него; может быть изготовлен из каната или тканой ленты синтетических волокон, проволочного каната или цепи.
- Точность длины (п. 4.1.6) — длина стропа, измеренная по методике стандарта, должна находиться в пределах ± 5 % от длины, указанной на маркировке.
- Статическая прочность (п. 4.5) — стропы из текстильных материалов должны выдерживать усилие не менее 22 кН; стропы, полностью изготовленные из металлических деталей, — не менее 15 кН.
- Динамическая прочность для регулируемых стропов (п. 4.6) — после динамического испытания строп с устройством регулирования длины должен выдержать усилие (3 ± 0,3) кН в течение не менее 3 мин.
- Максимальная длина подсистемы с амортизатором (п. 7c) — общая длина стропа, соединённого с амортизатором, включая концевые соединения и соединительные элементы, — не более 2 м.
- Запрет двух стропов параллельно (п. 7, примечание 1 к перечислению k)) — два отдельных стропа, каждый с амортизатором, не следует использовать рядом друг с другом (параллельно); концевое соединение свободного конца двухплечего стропа с амортизатором не должно закрепляться на элементах привязи, не предназначенных для этого (примечание 2).
Частые вопросы
Можно ли использовать строп без амортизатора для остановки падения?
Нет: маркировка и информация изготовителя должны прямо предупреждать, что строп не используется для остановки падения в страховочной системе без какого-либо поглощения энергии, например без амортизатора (п. 7b).
Почему нельзя использовать два стропа с амортизаторами параллельно?
Потому что стандарт прямо называет это недопустимой конфигурацией (п. 7, пример 1): при параллельном использовании нагрузка на систему и характер остановки падения не соответствуют условиям, на которые рассчитан и испытан отдельный строп с амортизатором.
Какая максимальная длина у стропа с амортизатором?
Не более 2 м — общая длина, включая концевые соединения и соединительные элементы (п. 7c). Это же ограничение указывает и ГОСТ Р ЕН 355-2008 на амортизаторы (п. 7a) — оба стандарта нормируют одну и ту же подсистему.
Связь с другими НПА
- Приказ Минтруда № 782н «Правила по охране труда при работе на высоте».
- ГОСТ Р 58208-2018/EN 363:2008 — системы индивидуальной защиты от падения — общее устройство систем, куда строп входит соединительным элементом.
- ГОСТ Р ЕН 355-2008 — амортизаторы — совместно со стропом образует подсистему остановки падения.
- ГОСТ Р ЕН 361-2008 — страховочные привязи — точка крепления «A», к которой присоединяется строп.
- ГОСТ Р ЕН 365-2010 — инструкции, маркировка, периодическая проверка — общие требования, дополняющие маркировку стропа.
- Раздел «Работы на высоте» — другие документы.
Связки с базой знаний
Полный текст документа
Приведён по тексту официальной справочной публикации, целиком, с максимальной редактурой (служебные вставки убраны, ссылки на европейские стандарты, для которых в базе есть карточка, заменены на внутренние ссылки); нумерация разделов сохранена; часть иллюстраций к методам испытаний не перенесена — см. .problemy.yaml.
1–3. Область применения, ссылки, термины
1 Область применения. Настоящий стандарт устанавливает общие технические требования, методы испытаний, требования к маркировке, упаковке и информации изготовителя для стропов. Стропы, соответствующие настоящему стандарту, используются в качестве элементов или компонентов для соединения в системах индивидуальной защиты от падения с высоты (в удерживающих системах, системах позиционирования на рабочем месте, системах канатного доступа, в страховочных и спасательных системах).
2 Нормативные ссылки. EN 362 «Соединительные элементы»; EN 363:2008 «Системы индивидуальной защиты от падения»; EN 364:1992 «Методы испытаний»; EN 365 «Общие требования к инструкциям по эксплуатации, техническому уходу, периодической проверке, ремонту, маркировке и упаковке»; EN 892 «Динамические верёвки альпинистов»; EN ISO 9227 «Испытания на коррозионную стойкость в соляном тумане»; ISO 1835 «Цепи короткозвенные грузоподъёмные»; ISO 2232 «Проволока круглая тянутая для проволочных канатов».
3 Термины и определения (по EN 363:2008, а также):
3.1 строп (lanyard): гибкий элемент или компонент для соединения в индивидуальной системе защиты от падения с высоты, имеющий не менее двух концевых соединений, с устройством регулирования длины или без него; включает и петлевые стропы; может быть изготовлен из каната или тканой ленты синтетических волокон, проволочного каната (троса) или цепи.
3.2 концевое соединение (termination): часть стропа для соединения с другими элементами или компонентами системы, например сплетённая или сшитая петля или металлическое кольцо.
3.3 система индивидуальной защиты от падения (personal fall protection system): конструкция из отдельных компонентов для защиты пользователя от падения с высоты, включающая устройство для поддержания тела и соединительную систему, присоединяемую к надёжной точке закрепления; не предназначена для профессионального и любительского спорта.
3.4 соединительный элемент (connector): открываемое устройство для соединения компонентов, позволяющее пользователю собрать систему и присоединиться к анкеру.
3.5 устройство регулирования длины (length adjustment device): отдельная деталь стропа для изменения его длины.
3.6 длина стропа (lanyard length): длина стропа в метрах от одной несущей нагрузку точки до другой, измеренная без нагрузки, но в натянутом состоянии.
4. Требования
4.1 Конструкция и эргономика — 4.1.1: стропы изготавливают из гладко обработанных материалов, без острых краёв и заусениц. 4.1.2: стропы с устройством регулирования длины должны регулироваться (испытание по 5.3.3). 4.1.3: устройство регулирования не должно допускать непреднамеренного открытия и изменения длины. 4.1.4: стропы с регулятором оснащают концевым ограничителем от непреднамеренного отсоединения регулятора. 4.1.5: соединительные элементы, встроенные в конструкцию стропа, соответствуют EN 362. 4.1.6: длина стропа должна находиться в пределах ± 5 % от длины, указанной на маркировке.
4.2 Материалы — 4.2.1: материалы, контактирующие с кожей, не должны раздражать или сенсибилизировать при нормальном использовании. 4.2.2: канаты, тканые ленты и швейные нити — из синтетических моно- или комплексных нитей, с прочностью на разрыв не менее 0,6 Н/текс. 4.2.3: проволочные канаты — из стали, обжимные втулки — из пластичного металла, гальванизация по ISO 2232, если не из нержавеющей стали. 4.2.4: цепи — диаметром не менее 6 мм по ISO 1835.
4.3 Концевые соединения — 4.3.1: соединяются с другим средством защиты напрямую или через соединительный элемент. 4.3.2: сращённые соединения канатов закрепляют надёжно, материалы крепления совместимы с материалом каната. 4.3.3: нити для сшивания — контрастного цвета. 4.3.4: узловое соединение затягивают и фиксируют так, чтобы оно не развязывалось без инструмента; свободный конец узла после испытания на статическую прочность — не менее 100 мм. 4.3.5: концы стропа защищают от расплетения. 4.3.6: петли из проволочных канатов не делают с использованием U-образных зажимов.
4.4 Проскальзывание стропа с устройством регулирования длины — при испытании по 5.6 проскальзывание должно быть не более 50 мм.
4.5 Статическая прочность — 4.5.1: стропы из текстильного материала (канаты или тканые ленты синтетического волокна) выдерживают усилие не менее 22 кН (испытание по 5.7). 4.5.2: стропы, полностью изготовленные из металлических деталей, — не менее 15 кН.
4.6 Динамическая прочность для стропов с устройством регулирования длины — после испытания по 5.8 строп должен удерживать испытательный груз над землёй, а затем при испытании по 5.7.3 выдержать усилие (3 ± 0,3) кН или эквивалентный груз в течение не менее 3 мин.
4.7 Коррозионная стойкость — стропы с металлическими элементами испытывают по 5.9; коррозии металла быть не должно (потускнение и белый налёт допускаются); изготовитель избегает комбинирования металлов, вызывающего гальваническую реакцию; соответствие требованию не означает пригодность к использованию в морской среде.
4.8 Маркировка и информация — маркировка по разделу 6, информация — по разделу 7.
5. Методы испытаний (сокращённо)
Все испытания проводят при температуре (23 ± 5) °С. Кондиционирование образцов — при температуре (23 ± 5) °С и влажности (65 ± 5) % не менее 24 ч (5.2.1); дополнительно — при воздействии влаги и температуры от минус 4 до минус 6 °С (5.2.2) и при экстремально низкой температуре до минус 30 °С, если это заявлено изготовителем (5.2.3).
Проверка конструктивного исполнения (5.3) — визуальным, тактильным и функциональным контролем нового стропа на соответствие 4.1.1–4.1.5; длину стропа измеряют под нагрузкой 10 кг в течение 60 с, с точностью до 0,01 м (5.3.4, см. рисунок измерения).
Проверка материалов (5.4) и концевых соединений (5.5) — визуальным и тактильным контролем с документацией изготовителя.
Испытание на проскальзывание (5.6) — для стропов с регулятором: статическое усилие (6,0 ± 0,1) кН в течение 3 мин после кондиционирования по 5.2.1, 5.2.2 и 5.2.3; измеряют проскальзывание между метками на стропе и регуляторе.

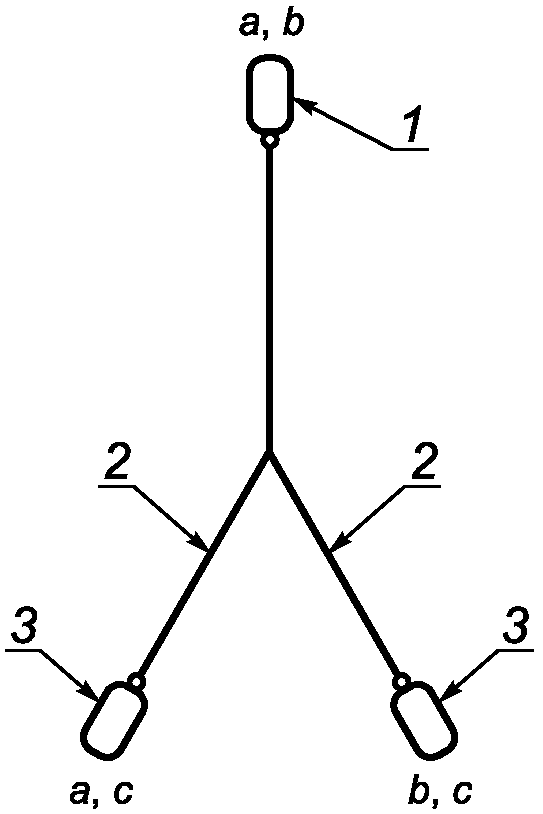

Испытание на статическую прочность (5.7) — усилие по 4.5 прикладывают между двумя концевыми точками стропа в течение 3 мин; для стропов с более чем двумя концевыми соединениями испытывают все комбинации; для регулируемых стропов — при минимальной и максимальной длине.
Испытание на динамическую прочность для стропов с регулятором (5.8) — испытательный строп из альпинистской верёвки по EN 892 (пиковое усилие 9 ± 1,5 кН), с узлами булинь на концах (длина петли и узла не более 200 мм); жёсткий испытательный груз массой 100 кг сбрасывают с высоты, обеспечивающей падение испытательного стропа 2000+100 мм; расстояние свободного падения груза — 4000+50 мм.
Испытание на коррозионную стойкость (5.9) — воздействие нейтрального солевого тумана по EN ISO 9227 в течение 24 ч, просушка 60 мин, повторно ещё 24 ч воздействия и 60 мин просушки.
6–8. Маркировка, информация изготовителя, упаковка
6 Маркировка. Соответствует EN 365, дополнительно: a) максимальная длина стропа по 4.1.6; b) месяц и год изготовления.
7 Информация, предоставляемая изготовителем. Соответствует EN 365 и дополнительно: a) пользователь должен прочитать и понять информацию перед использованием стропа; b) предупреждение о недопустимости использования стропа для остановки падения в страховочной системе без поглощения энергии (например, без амортизатора); c) общая длина стропа с амортизатором, включая концевые соединения и соединительные элементы, — не более 2 м; d) материал изготовления; e) обозначение настоящего стандарта; f) меры предосторожности при риске нагрузки стропа через острую кромку; g) минимизация провисания стропа у места опасности падения; h) запрет находиться в опасной зоне при регулировке длины стропа; i) срок годности изделия и условия, сокращающие его; j) можно ли использовать строп при чокерном подсоединении; k) допустимые/недопустимые расположения стропов в сочетании с амортизатором — примеры: 1) два отдельных стропа, каждый с амортизатором, не следует использовать параллельно; 2) концевое соединение свободного конца двухплечего стропа с амортизатором не закрепляют на элементах привязи, не предназначенных для этого.
8 Упаковка. Соответствует EN 365.
