ГОСТ EN 795-2019
Коротко: межгосударственный стандарт устанавливает технические требования и методы испытаний для анкерных устройств, предназначенных для использования одним человеком и допускающих демонтаж со структуры (здания, конструкции). Надёжное анкерное устройство — обязательный компонент любой системы индивидуальной защиты от падения с высоты; от того, куда и как закреплена система, зависит, остановит ли она падение. Обучение применению средств индивидуальной защиты разбирает выбор анкерной точки на практике; порядок работ на высоте в целом — Правила № 782н.
О чём документ
Стандарт устанавливает технические требования и методы испытаний для анкерных устройств, предназначенных для использования одним человеком, которые могут быть демонтированы со структуры — бетона, кирпича, дерева, стали и т. д. (раздел 1). Стандарт не распространяется на анкерные устройства для использования более чем одним человеком одновременно, на оборудование для спортивных и развлекательных мероприятий и на структурные анкеры — элементы, постоянно присоединённые к структуре (п. 3.3). Требования основаны на утверждении, что анкерное устройство должно выдерживать максимальную динамическую нагрузку при падении массы одного человека с оборудованием; испытание статической прочности исходит из минимального коэффициента запаса прочности, равного двум (введение).
Ключевые положения и сроки
- Пять типов анкерных устройств (пп. 3.2.1–3.2.5): тип A — одна или несколько стационарных анкерных точек, требующих структурного анкера или элемента крепления; тип B — стационарные анкерные точки без структурного анкера (например, трипод); тип C — гибкая анкерная линия с отклонением от горизонтали не более 15°; тип D — жёсткая анкерная линия с тем же ограничением по углу; тип E — устройство для поверхности с уклоном не более 5°, действующее за счёт собственной массы и трения.
- Масса переносного элемента (п. 4.1.6) — масса каждого элемента анкерного устройства, предназначенного для переноски одним человеком, не должна превышать 25 кг.
- Случайное отсоединение (п. 4.1.3) — случайное отсоединение элемента с анкерной точкой должно быть невозможным; если отсоединение предусмотрено, оно возможно только после двух независимых, последовательных и преднамеренных ручных действий.
- Статическая прочность (пп. 4.4.1.3, 4.4.2.3, 4.4.3.5, 4.4.4.3, 4.4.5.7) — анкерное устройство и все несущие элементы должны выдерживать статическую нагрузку 12 кН (металлические элементы) или 18 кН (неметаллические элементы без представленного изготовителем доказательства прочности) в течение 3 мин.
- Ограничение динамической нагрузки на пользователя (п. 7b) — при использовании анкерного устройства в системе защиты от падения пользователь должен быть оснащён устройством, ограничивающим максимальную динамическую нагрузку при остановке падения на уровне не более 6 кН (то есть амортизатором по ГОСТ Р ЕН 355-2008 или средством втягивающего типа по ГОСТ Р ЕН 360-2008).
- Маркировка «для одного человека» (раздел 6) — маркировка анкерного устройства обязательно указывает на его предназначение для использования только одним человеком.
Частые вопросы
На какую нагрузку рассчитано анкерное устройство?
На статическую нагрузку 12 кН для металлических несущих элементов или 18 кН для неметаллических, если изготовитель не представил отдельного доказательства прочности (пп. 4.4.1.3 и далее по типам) — испытание проводят в течение 3 мин. Это заложенный в стандарт двукратный запас прочности относительно ожидаемой динамической нагрузки при падении одного человека.
Можно ли закрепить систему защиты от падения за балку или мачту без специального анкерного устройства?
Нет: стандарт прямо исключает из области применения элементы или части структуры, установленные для иного назначения, чем анкерная точка (например, балки, мачты), — они не отвечают требованиям к анкерным устройствам и не испытаны как таковые (раздел 1).
Сколько человек может одновременно использовать анкерное устройство типа EN 795?
Только один: стандарт не распространяется на анкерные устройства для использования более чем одним человеком одновременно (раздел 1), и это же ограничение обязательно выносится на маркировку изделия (раздел 6, п. 7a).
Связь с другими НПА
- Приказ Минтруда № 782н «Правила по охране труда при работе на высоте» — требует выбирать анкерные точки как можно выше и рассчитывать запас высоты.
- ГОСТ Р 58208-2018/EN 363:2008 — системы индивидуальной защиты от падения — анкерное устройство входит в систему как её неотъемлемый компонент.
- ГОСТ Р ЕН 355-2008 — амортизаторы и ГОСТ Р ЕН 360-2008 — средства защиты втягивающего типа — ограничивают динамическую нагрузку на анкерное устройство до 6 кН.
- ГОСТ Р ЕН 365-2010 — инструкции, маркировка, периодическая проверка — общие требования, которым дополнительно подчиняется маркировка и информация изготовителя анкерного устройства.
- Раздел «Работы на высоте» — другие документы.
Связки с базой знаний
Полный текст документа
Приведён по тексту официальной справочной публикации, с максимальной редактурой (служебные вставки убраны, ссылки на европейские стандарты, для которых в базе есть карточка, заменены на внутренние ссылки); нумерация разделов сохранена. Раздел «Методы испытаний» (пп. 5.1–5.8 исходника) изложен в сокращении — процедурные шаги установки испытательного стенда даны обобщённо, числовые требования (нагрузки, деформации, расстояния) сохранены дословно; что именно сокращено — в .problemy.yaml. Иллюстрации перенесены только для определений типов A–E; рисунки к методикам испытаний (более 30 штук) не перенесены — см. .problemy.yaml.
1–3. Область применения, ссылки, термины
Введение. Надёжное анкерное устройство — необходимый компонент любой системы индивидуальной защиты от падения с высоты. Настоящий стандарт — дополнительный к стандартам на другие компоненты систем защиты от падения. Область применения и требования основаны на утверждении, что анкерное устройство должно выдерживать максимальную динамическую нагрузку при падении с высоты массы одного человека вместе с оборудованием; испытание статической прочности основано на минимальном коэффициенте запаса прочности, равном двум. Требования и методы испытаний для анкерных устройств, предназначенных для использования более чем одним человеком, в стандарте не рассматриваются.
1 Область применения. Настоящий стандарт устанавливает технические требования и методы испытаний для анкерных устройств, предназначенных для использования одним человеком, которые могут быть демонтированы со структуры (конструкции или постройки из бетона, кирпича, дерева, стали и т. д.). Такие устройства включают стационарную или мобильную анкерную точку для присоединения компонентов системы защиты от падения по EN 363. Стандарт также устанавливает требования к маркировке, инструкции по применению и руководству по установке.

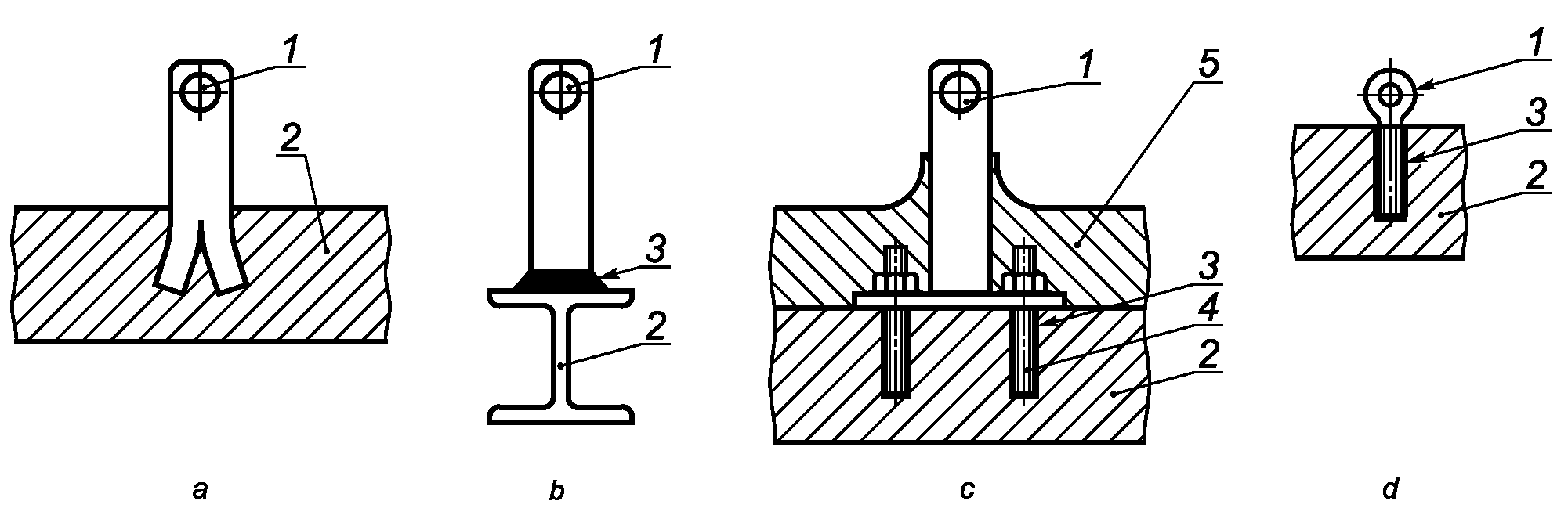

Стандарт не распространяется: на анкерные устройства для использования более чем одним человеком одновременно; на анкерные устройства для спортивных или развлекательных мероприятий; на оборудование по EN 516 или EN 517 (кровельные мостки и крюки); на элементы структуры, установленные для иного назначения (балки, мачты); на структурные анкеры (см. 3.3).
2 Нормативные ссылки. EN 360 «Средства защиты втягивающего типа»; EN 362 «Соединительные элементы»; EN 363 «Системы индивидуальной защиты от падения»; EN 364:1992 «Методы испытаний»; EN 365 «Общие требования к инструкциям, техуходу, периодической проверке, ремонту, маркировке и упаковке»; EN 892 «Динамические верёвки альпинистов»; EN ISO 9227 «Испытания в соляном тумане»; ISO 2232 «Проволока круглая тянутая для проволочных канатов».
3 Термины и определения.

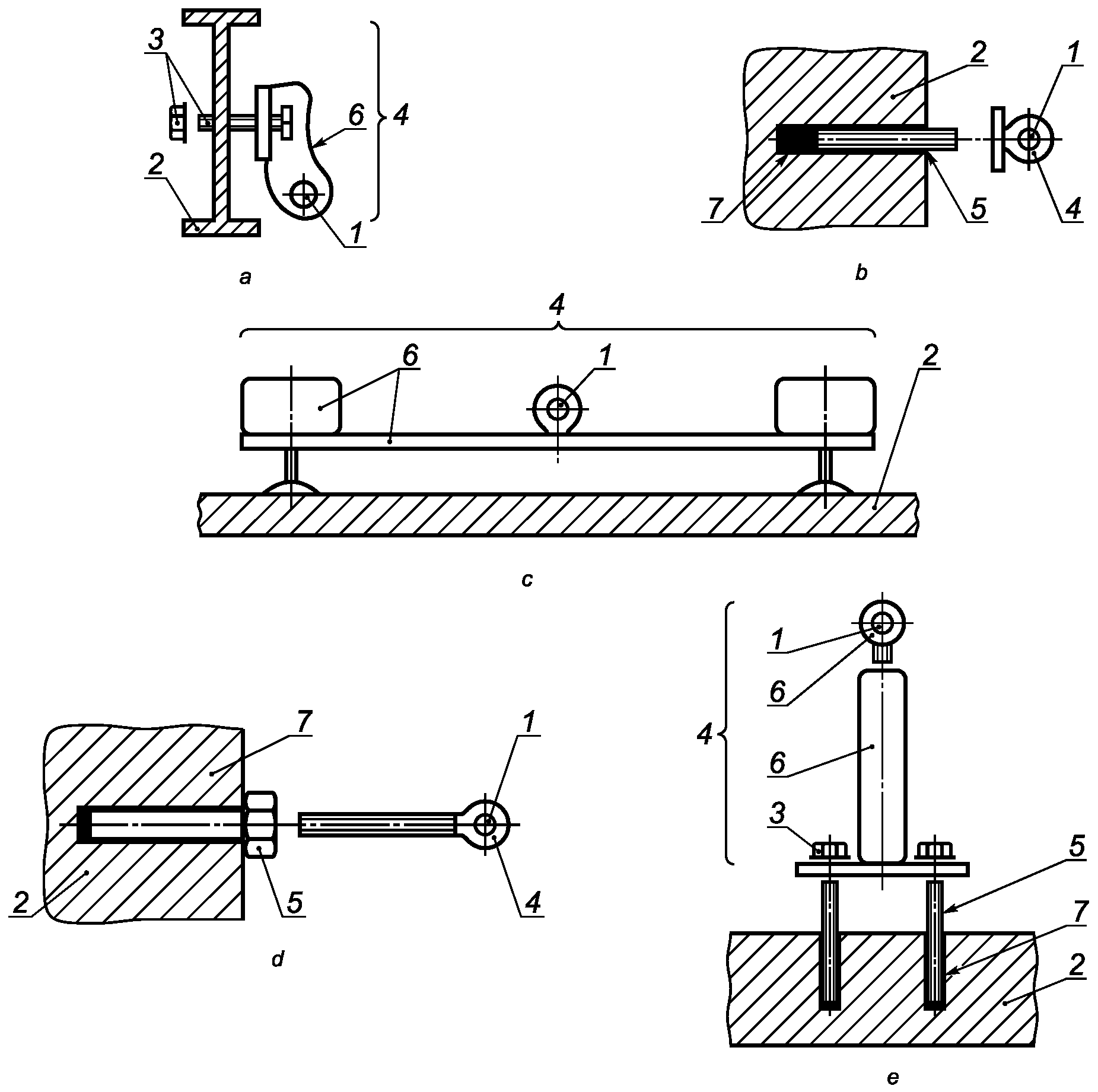

3.1 анкерная система (anchor system): система, предназначенная для использования как часть системы индивидуальной защиты от падения, включающая анкерную точку(и) и/или анкерное устройство, и/или элемент, и/или элемент крепления, и/или структурный анкер.
3.2 анкерное устройство (anchor device): конструкция из элементов с одной или несколькими анкерными точками, предназначенная для использования как часть системы защиты от падения с возможностью отсоединения от структуры.

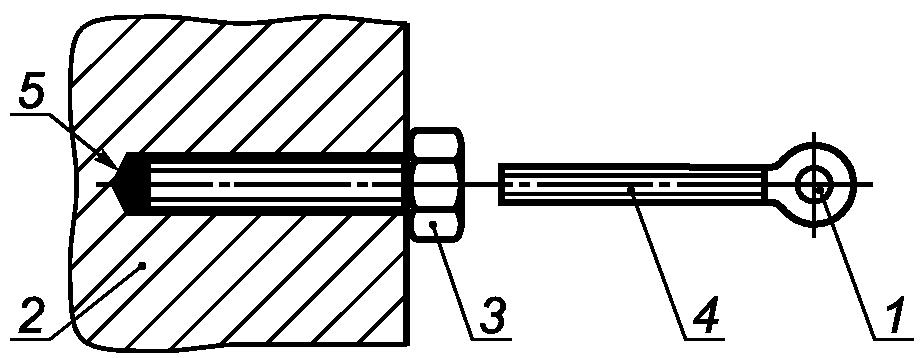

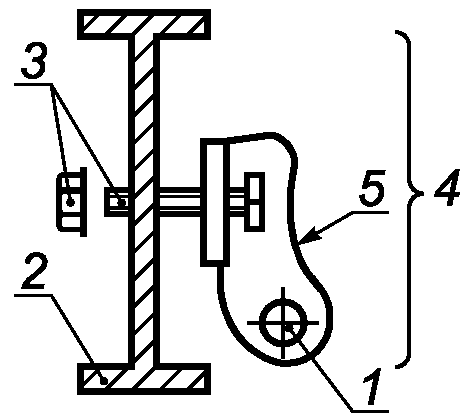

3.2.1 тип A — с одной или несколькими стационарными анкерными точками, требующими структурного(ых) анкера(ов) или элемента(ов) крепления.

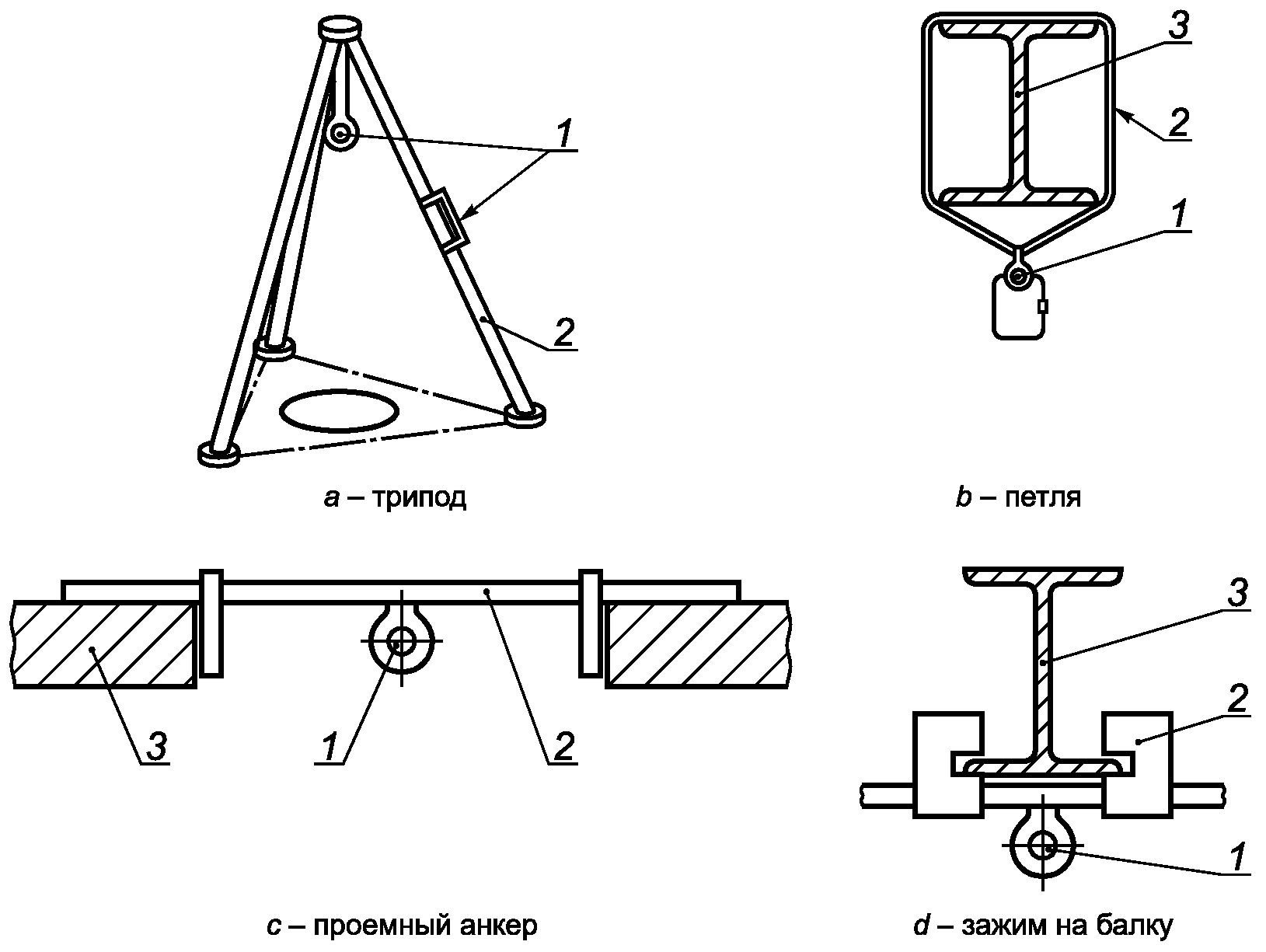

3.2.2 тип B — со стационарными анкерными точками, не требующими структурного анкера или элемента крепления.

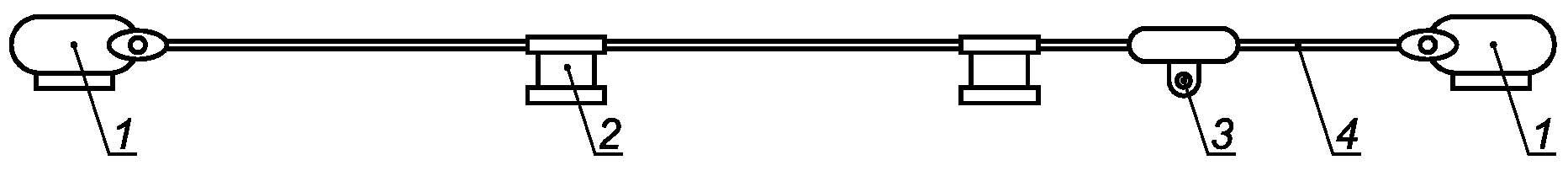

3.2.3 тип C — с гибкой анкерной линией, отклоняющейся от горизонтали не более чем на 15°.

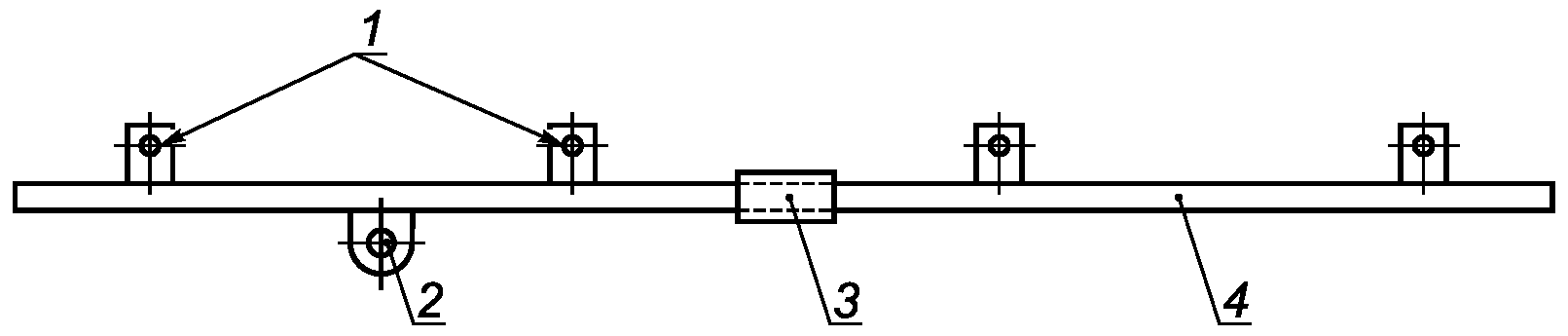

3.2.4 тип D — с жёсткой анкерной линией, отклоняющейся от горизонтали не более чем на 15°.

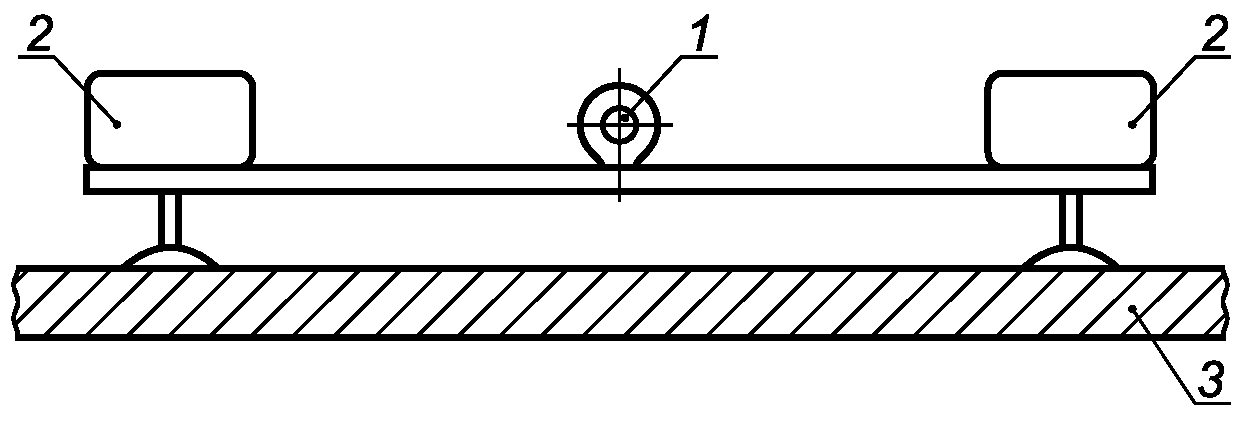

3.2.5 тип E — для поверхности с отклонением от горизонтали не более 5°, действующее за счёт собственной массы и трения с поверхностью.
3.3 структурный анкер (structural anchor): элемент(ы), сконструированные для применения с системой защиты от падения и присоединённые на постоянной основе к структуре; не является частью анкерного устройства.
3.4 элемент крепления (fixing element): элемент(ы) для присоединения/закрепления анкерного устройства на структуре с возможностью последующего отсоединения.
3.5 элемент (element): часть анкерной системы или анкерного устройства.
3.6 анкерная точка (anchor point): точка на анкерной системе для присоединения СИЗ от падения.
3.7 концевой анкер (extremity anchor): элемент, соединяющий конец гибкой или жёсткой анкерной линии со структурой.
3.8 промежуточный анкер (intermediate anchor): элемент между концевыми анкерами, соединяющий линию со структурой.
3.9 мобильная анкерная точка (mobile anchor point): элемент с анкерной точкой для перемещения вдоль анкерной линии.
3.10 гибкая анкерная линия (flexible anchor line): гибкая линия между концевыми анкерами (трос, канат из волокон, текстильная лента).
3.11 жёсткая анкерная линия (rigid anchor line): жёсткая линия между концевыми анкерами (жёсткий профиль, трубка, рельс).
4. Требования
4.1 Общие требования. 4.1.1: анкерное устройство должно отсоединяться от структуры без повреждения (для повторного использования, например при периодической проверке). 4.1.2: U-образные зажимы не применяют для формирования окончаний. 4.1.3: случайное отсоединение элемента с анкерной точкой должно быть невозможным; если отсоединение предусмотрено — только после двух независимых, последовательных и преднамеренных ручных действий. 4.1.4: конструкция и размеры должны позволять соединительным элементам свободно вращаться в анкерной точке. 4.1.5: для устройств с несколькими или регулируемыми элементами конструкция не должна допускать жёсткого закрепления элементов при неправильной сборке. 4.1.6: масса каждого элемента, предназначенного для переноски одним человеком, — не более 25 кг. 4.1.7: индикатор падения, если есть, однозначно указывает, что падение произошло. 4.1.8: устройство из комбинации типов испытывают для каждого типа и их комбинации. 4.1.9: если разрешено приложение нагрузки в нескольких направлениях, устройство испытывают в каждом заявленном направлении.
4.2 Материалы. 4.2.1: металлические компоненты после испытания на коррозию (5.8) не должны иметь следов коррозии, влияющих на функционирование (окисление и белые разводы допустимы); соответствие не означает пригодность к использованию в морской среде; проволочные канаты с гальваническим покрытием — по ISO 2232. 4.2.2: канаты, текстильные ленты и швейные нити — из моно- или мультифиламентных синтетических нитей (например, полиэстер, полиамид); нити для сшивания — контрастного цвета. 4.2.3: соединительные элементы — по EN 362.
4.3 Конструкция и эргономика. Анкерные устройства не должны иметь острых граней или заусенцев, способных травмировать пользователя или повредить СИЗ; рекомендуемый радиус скругления кромок — не менее 5 мм или фаска не менее 0,5 мм под углом 45°.
4.4 Специальные требования по типам. Для всех пяти типов (A–E) общий принцип испытаний одинаков: испытание на деформацию — статическая нагрузка 0,7 кН в течение 1 мин, остаточная деформация несущей энергию рассеивающей части — не более 10 мм в направлении нагрузки; испытание на динамическую прочность и целостность — устройство должно удержать жёсткий испытательный груз так, чтобы он не коснулся земли; испытание статической прочности — нагрузка 12 кН (металл) или 18 кН (неметалл без доказательства прочности) в течение 3 мин.
Дополнительно: для типа В со стойками (трипод, квадпод) — если допускается расположение анкерной точки на стойке (например, для средства втягивающего типа по EN 360), проверяется каждая заявленная конфигурация, включая дифференциальную регулировку для неровных поверхностей (4.4.2.4). Для типа С (гибкая анкерная линия) — прогнозируемые эксплуатационные характеристики (максимальное смещение мобильной точки, максимальная нагрузка на концевые и промежуточные анкеры) должны отличаться от заявленных не более чем на ±20 % (4.4.3.2–4.4.3.3); многопролётные устройства с линией, закреплённой на промежуточном анкере, испытывают как однопролётные (4.4.3.7). Для типа D (жёсткая анкерная линия) — при угле установки от 5° до 15° к горизонтали мобильная точка не должна перемещаться вдоль линии более чем на 1 м во время испытания (4.4.4.5). Для типа Е — смещение передней кромки устройства при динамическом испытании не должно превышать 1000 мм, устройство должно оставаться неподвижным (4.4.5.2); при совместном применении со средством втягивающего типа смещение передней грани — не более 1000 мм, смещение Н — не более 2400 мм (4.4.5.5); после испытания на удержание после падения смещение передней кромки в первые 3 мин — не более 10 мм, далее устройство неподвижно (4.4.5.6).
4.5 Маркировка и информация. Маркировка — по разделу 6, информация — по разделу 7.
5. Методы испытаний (сокращённо)
Испытания проводят с использованием жёсткого испытательного груза массой (100 ± 1) кг и испытательного стропа из одинарной альпинистской верёвки 11 мм по EN 892 (пиковое усилие (9 ± 1,5) кН), с узлами булинь на концах. Расстояние свободного падения груза подбирают так, чтобы развить силу остановки (9 ± 0,5) кН (5.2.1).
Тип А — устанавливают на испытательный стенд по инструкции изготовителя; испытание на деформацию (0,7 кН, 1 мин); динамическое испытание — сброс груза с расстояния свободного падения, определённого по 5.2.1.4, затем контрольная нагрузка увеличивается до 300 кг на 3 мин; статическое испытание — 12 кН или 18 кН в течение 3 мин (5.3).
Тип В — аналогичная схема; отдельно для устройств со стойками (трипод, квадпод) — испытание с анкерной точкой не на стойке и с анкерной точкой на стойке, включая проверку дифференциальной регулировки (5.4).
Тип С — устанавливают концевые и промежуточные анкеры с допуском ±3° от горизонтали; для однопролётных и многопролётных систем измеряют нагрузки на концевых анкерах и мобильной точке, максимальный динамический прогиб линии; статическое испытание — в положении мобильной точки у концевого, промежуточного, углового анкера и на соединениях линии (5.5).
Тип D — аналогично типу С, но для жёсткой анкерной линии, включая проверку максимальной длины консольной балки, если она допускается изготовителем (5.6).
Тип Е — динамическое испытание на типовых образцах поверхности (включая условия повышенной влажности — полив водой перед сбросом груза); измеряют смещения L (передней кромки) и Н (груза) сразу после остановки и через 15 мин; испытание на удержание после падения — с увеличением массы груза до 300 кг и продолжающейся подачей воды (5.7).
Устойчивость к коррозии (5.8) — репрезентативные образцы металлических частей испытывают нейтральным солевым туманом по EN ISO 9227 дважды по 24 ч с просушкой по 60 мин между испытаниями; устройство осматривают на соответствие 4.2.1.
6–7. Маркировка и информация, предоставляемая изготовителем
6 Маркировка. Соответствует EN 365 и дополнительно включает указание о предназначении анкерного устройства для использования только одним человеком.
7 Информация, предоставляемая изготовителем. На языке(ах) страны назначения, соответствует EN 365 и дополнительно включает: a) указание о предназначении для одного человека; b) требование, что пользователь должен быть оснащён устройством, ограничивающим максимальную динамическую нагрузку при остановке падения не более 6 кН; c) максимальные нагрузки, передаваемые от устройства на структуру, и направления их приложения; d) максимальный изгиб устройства и смещение анкерной точки при использовании; e) для устройств с деформацией при эксплуатации — рекомендации по применимости в разных системах (канатного доступа, спасательных); f) материалы неметаллических элементов; g) рекомендации по нанесению даты следующей/последней проверки; h) для типа В (трипод, квадпод) — рекомендации по достижению устойчивости и допустимости дифференциальной регулировки; i) для типа С — максимальный угол входа/выхода анкерной линии из промежуточных устройств, допустимость применения со средствами втягивающего типа и предупреждение об опасности их совместного использования без совместных испытаний; j) для типов С и D — максимально допустимый угол к горизонтали, случаи прямого присоединения без мобильной точки, безопасные действия при перемещении мобильной точки через углы и промежуточные анкеры; k) для типа Е — максимальный угол отклонения по типам поверхности, безопасная дистанция от грани/отверстия, запрет установки в местах скопления воды, запрет использования при риске наледи, указания при загрязнении поверхности, типы допустимых поверхностей, запрет совместного применения со средствами втягивающего типа и амортизирующими стропами без совместных испытаний, необходимость очистки поверхности перед сборкой; l) о документации по проверкам после установки и периодическим проверкам (приложение А); m) о допустимости использования только как СИЗ от падения, не как подъёмного оборудования; n) для устройств с индикатором падения — процедура осмотра индикатора.
Приложение А. Документы по установке и периодической проверке (справочное)
А.1 Информация об установке от изготовителя включает как минимум: допустимость установки только компетентным лицом или организацией; проверку правильности установки расчётом или испытанием; совместимость базовых материалов с зарегистрированными при испытаниях нагрузками; размещение дополнительной маркировки рядом с устройством, если основная маркировка недоступна после установки; для типа В — рекомендации по устойчивости; для типа С — данные о дистанции прогиба линии и предупреждение о недопустимости контакта с острой кромкой при остановке падения; для типа Е — расположение на безопасной дистанции от грани или отверстия.
А.2 Документы об установке подтверждают, что она проведена надлежащим образом, и служат основой для последующих проверок. Копии передаются пользователю и хранятся на объекте. Документы включают: адрес и расположение системы; данные компании-установщика и ответственного лица; идентификацию изделия; данные крепёжных устройств; схематичный план установки (закрепляется на объекте, например у выхода на крышу — образец формы приведён в оригинале документа). Декларация ответственного установщика подтверждает: установку по инструкции изготовителя и по плану, закрепление на специальной подложке и надлежащим образом, приёмку по информации изготовителя, наличие фотодокументации мест крепления, недоступных для осмотра после завершения установки.
А.3 Периодические проверки анкерного устройства проводят по процедуре, аналогичной приложению А.2 (образец процедуры приведён в оригинале документа).
Приложение В. Значительные изменения к предыдущей версии (справочное)
По сравнению с EN 795:1996 и EN 795:1996/A1:2001: пересмотрены введение и область применения (устройства только для одного человека, демонтируемые со структуры); классы анкерных устройств заменены типами A–E с чётким разграничением; переработаны требования к материалам, коррозионной стойкости, тросам/лентам, соединительным элементам, конструкции; методы испытаний унифицированы для всех типов (деформация, динамическая прочность и целостность, статическая прочность — для A–D; для типа Е дополнительно — удержание после падения); испытательный груз — 100 кг с усилием остановки 9 кН; статическая нагрузка для металла — 12 кН, для неметалла без доказательства прочности — 18 кН; маркировка дополнена указанием «для одного человека»; добавлены приложения А (установка, периодическая проверка).
