ГОСТ Р ЕН 360-2008
Коротко: национальный стандарт устанавливает общие технические требования, методы испытаний, маркировку и информацию изготовителя для средств защиты втягивающего типа — устройств с функцией самоблокировки и автоматическим натяжением и возвратом втягивающегося стропа. Такие устройства применяют в системах защиты от падения наравне со стропами и амортизаторами; персонал проходит обучение применению средств индивидуальной защиты и действует по Правилам № 782н.
О чём документ
Стандарт устанавливает общие технические требования, методы испытаний, маркировку, информацию изготовителя и упаковку средств защиты втягивающего типа (раздел 1). Такие средства — подсистема одной из систем защиты от падения по ГОСТ Р 58208-2018/EN 363, когда комбинируются со страховочной привязью по ГОСТ Р ЕН 361-2008. Другие типы стопорных устройств — ползунковые на жёсткой и гибкой анкерной линии — описаны в отдельных стандартах (ГОСТ EN 353-1, ГОСТ EN 353-2); амортизаторы рассмотрены в ГОСТ Р ЕН 355-2008.
Ключевые положения и сроки
- Определение (п. 3.1) — средство защиты втягивающего типа: средство с функцией самоблокировки и автоматическим средством натяжения и возврата втягивающегося стропа; функция рассеивания энергии может быть введена в устройство или в сам строп.
- Блокировка после кондиционирования (п. 4.3.1) — после кондиционирования и испытания минимальным контрольным грузом массой 5 кг устройство в каждом случае должно блокироваться и оставаться заблокированным до тех пор, пока не будет разомкнуто.
- Статическая прочность (п. 4.4) — устройство с втягивающимся стропом из синтетического волокна или тканой ленты должно выдерживать усилие не менее 15 кН; с проволочным канатом — не менее 12 кН.
- Динамические характеристики (п. 4.5) — при испытании жёстким стальным грузом массой 100 кг сила торможения Fmax должна быть не более 6 кН, а страховочный участок Н — не более 2 м.
- Долговечность (п. 4.6) — если маркировка и информация изготовителя оговаривают долговечность, устройство должно выдержать не менее 1000 циклов испытания.
- Специфические условия применения (п. 6b) — на маркировке указывают, в каком положении устройство может использоваться: вертикально, горизонтально или наклонно.
Частые вопросы
Чем средство защиты втягивающего типа отличается от простого стропа с амортизатором?
У него есть функция самоблокировки: втягивающийся строп автоматически натягивается и возвращается барабаном или возвратным шкивом, а при рывке устройство блокируется (п. 3.1, 4.3.1) — пользователю не нужно вручную регулировать длину, как со стропом.
В каком положении можно использовать конкретное устройство?
Только в том, что указано изготовителем на маркировке: вертикально, горизонтально или наклонно (п. 6b) — применение в неразрешённом положении не гарантирует блокировку и корректную работу амортизирующей функции.
Какой запас высоты нужен под ногами при работе с устройством втягивающего типа?
Страховочный участок Н (не более 2 м по п. 4.5) плюс дополнительное расстояние 1 м при массе пользователя 100 кг (п. 7g) — тот же принцип расчёта запаса высоты, что и для амортизатора по ГОСТ Р ЕН 355-2008.
Связь с другими НПА
- Приказ Минтруда № 782н «Правила по охране труда при работе на высоте».
- ГОСТ Р 58208-2018/EN 363:2008 — системы индивидуальной защиты от падения.
- ГОСТ Р ЕН 361-2008 — страховочные привязи — компонент, с которым комбинируется втягивающее устройство.
- ГОСТ Р ЕН 355-2008 — амортизаторы — требования к поглотителям энергии, не составляющим одно целое со втягивающимся стропом.
- Раздел «Работы на высоте» — другие документы.
Связки с базой знаний
Полный текст документа
Приведён по тексту официальной справочной публикации, целиком, с максимальной редактурой (служебные вставки убраны, ссылки на европейские стандарты, для которых в базе есть карточка, заменены на внутренние ссылки); нумерация разделов сохранена.
Полный текст ГОСТ Р ЕН 360-2008
1 Область применения. Настоящий стандарт устанавливает общие технические требования, методы испытаний, маркировку, информацию изготовителя и упаковку средств защиты втягивающего типа. Такие средства — подсистема одной из систем защиты от падения с высоты по ЕН 363, когда комбинируются со страховочными привязями по ЕН 361. Другие типы стопорных устройств приведены в ЕН 353-1 и ЕН 353-2. Амортизаторы рассмотрены в ЕН 355.
2 Нормативные ссылки. ЕН 354:2002 «Стропы»; ЕН 355:2002 «Амортизаторы»; ЕН 362 «Соединительные элементы»; ЕН 363:2002 «Страховочные системы»; ЕН 364:1992 «Методы испытаний»; ЕН 365 «Общие требования к инструкциям по эксплуатации и маркировке».
3 Термины и определения.
3.1 средство защиты втягивающего типа (retractable type fall arrester): средство защиты с функцией самоблокировки и автоматическим средством натяжения и возврата втягивающегося стропа; функция рассеивания энергии может быть введена в само устройство или в поглотитель, встроенный во втягивающийся строп.
3.2 втягивающийся строп (retractable lanyard): соединительный элемент средства защиты втягивающего типа; может быть проволочным канатом, тканой лентой или канатом из синтетического волокна, длиной более 2 м.
3.3 амортизатор (energy absorber): отдельная деталь или компонент тормозного устройства, предназначенный для рассеивания кинетической энергии, выработанной во время падения.
3.4 сила торможения (Fmax, кН): максимальное усилие, измеренное в анкерной точке крепления или на анкерной линии в течение периода торможения при испытании динамической нагрузкой.
3.5 страховочный участок (Н, м): вертикальное расстояние, измеренное в точке приложения мобильной нагрузки соединительной подсистемы от первоначального положения (начало свободного падения) до конечного положения (равновесное состояние после остановки), исключая растяжение привязи и её элемента крепления.
4 Общие технические требования.
4.1 Проектирование и эргономика — общие требования по ЕН 363 (п. 4.1). Устройство может включать барабан, сматывающий или разматывающий втягивающийся строп, либо возвратный шкив с противовесами.
4.2 Материалы и конструкция — втягивающийся строп: проволочный канат, тканая лента или канат из синтетического волокна, соответствующий ЕН 354 (4.2.2, 4.2.3). Внутренний конец закрепляется на устройстве, наружный — заделывается. Поглотители энергии, не составляющие одно целое со стропом, соответствуют ЕН 355. Соединительные элементы соответствуют ЕН 362 и имеют функцию вращения.
4.3 Блокировка — 4.3.1: после кондиционирования и испытания минимальным контрольным грузом 5 кг устройство должно блокироваться и оставаться заблокированным до размыкания. 4.3.2: если маркировка оговаривает применение в специфических условиях, функция блокировки испытывается дополнительно тем же способом после соответствующего кондиционирования.
4.4 Статическая прочность — устройство с втягивающимся стропом из синтетического каната или тканой ленты выдерживает силу не менее 15 кН; с проволочным канатом — не менее 12 кН (испытания по 5.2).
4.5 Динамические характеристики — при испытании жёстким стальным грузом массой 100 кг (5.3.2) сила торможения Fmax — не более 6 кН, страховочный участок Н — не более 2 м.
4.6 Долговечность — если маркировка оговаривает долговечность, устройство выдерживает испытание по 5.4 не менее 1000 раз.
4.7 Коррозийная стойкость — после испытания по 5.5 элементы осматривают; испытание недействительно при наличии следов коррозии, влияющих на функционирование (белый налёт и потемнение допускаются).
4.8 Маркировка и информация — маркировка по разделу 6, информация — по разделу 7.
5 Методы испытания (сокращённо): 5.1 — испытание на блокировку после кондиционирования (тепло, холод, влажность; дополнительно — пыль, масло) по ЕН 364 (4.4–4.6, 4.8, 5.11); 5.2 — испытание на статическую прочность по ЕН 364 (4.1, 5.7.4); 5.3 — динамическое испытание по ЕН 364 (4.4–4.6, 5.7.2); 5.4 — испытание на долговечность по ЕН 364 (4.9, 5.12.2); 5.5 — испытание на коррозионную устойчивость по ЕН 364, не менее 24 ч.

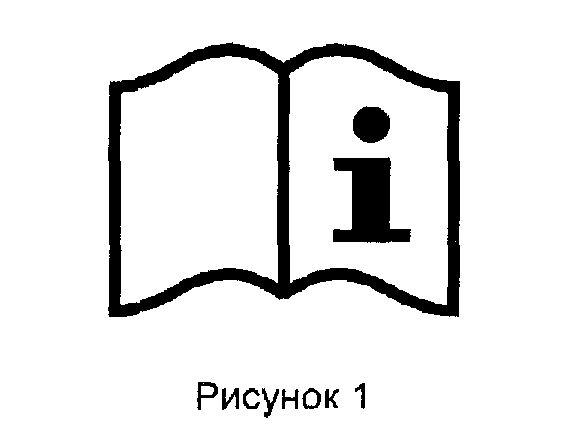

6 Маркировка. Маркировка соответствует ЕН 365 (п. 2.2), текст — на языке страны назначения. Дополнительно: a) пиктограмма «прочитайте инструкцию»; b) специфические условия применения (вертикально, горизонтально, наклонно); c) идентификационный знак модели/типа; d) номер настоящего стандарта.
7 Информация, предоставляемая изготовителем. На языке страны назначения, по ЕН 365 (п. 2.1) и дополнительно: a) специфические условия применения; b) характеристики надёжной анкерной точки; c) способ соединения с анкерной точкой, привязью и другими компонентами системы; d) обеспечение совместимости компонентов; e) для комплектной системы — недопустимость замены компонентов; f) корректный способ эксплуатации; g) необходимый минимальный зазор под ногами: при массе 100 кг — страховочный участок Н плюс 1 м; h) материалы втягивающегося стропа; i) требование о применении подготовленным или компетентным лицом; j) чистка и дезинфекция без вредного воздействия; k) ожидаемый срок службы или способ его определения; l) сохранность при транспортировании; m) идентификационный знак модели/типа; n) значение маркировок на изделии; o) номер настоящего стандарта.
8 Упаковка. Средства защиты втягивающего типа поставляют в упаковке (не обязательно герметичной), материал которой обеспечивает определённую защиту от проникания влаги.
Приложение ZA (справочное). Стандарт соответствует существенным требованиям директивы 89/686/ЕЕС; таблица соответствия — принципы проектирования (4.1–4.2), безопасность СИЗ (4.2), прочность конструкции (4.4–4.6), информация изготовителя (разделы 4, 7, 8), система регулирования (раздел 7), идентификационные знаки (раздел 6), предотвращение падения (4.3, 4.5, раздел 7).
Приложение Б (обязательное). Соответствие ссылочных стандартов национальным: ЕН 354-2002, ЕН 355-2002, ЕН 362, ЕН 365-2002 — соответствующие национальные стандарты на момент утверждения отсутствовали (рекомендован перевод); ЕН 363-2002 — ГОСТ Р ЕН 363-2007 (заменён ГОСТ Р 58208-2018); ЕН 364:1992 — ГОСТ Р 12.4.206-99.
Библиография. EH 361 — система ремней для всего тела; EH 353-1, EH 353-2 — стопорные устройства, перемещаемые по жёсткой/гибкой линии крепления.
