Дуговая вспышка: ожог без касания
Тема 4. Меры защиты от воздействия вредных и (или) опасных производственных факторов · ~6 минут
Разбор ситуации у открытой электрической панели в производственном цехе.

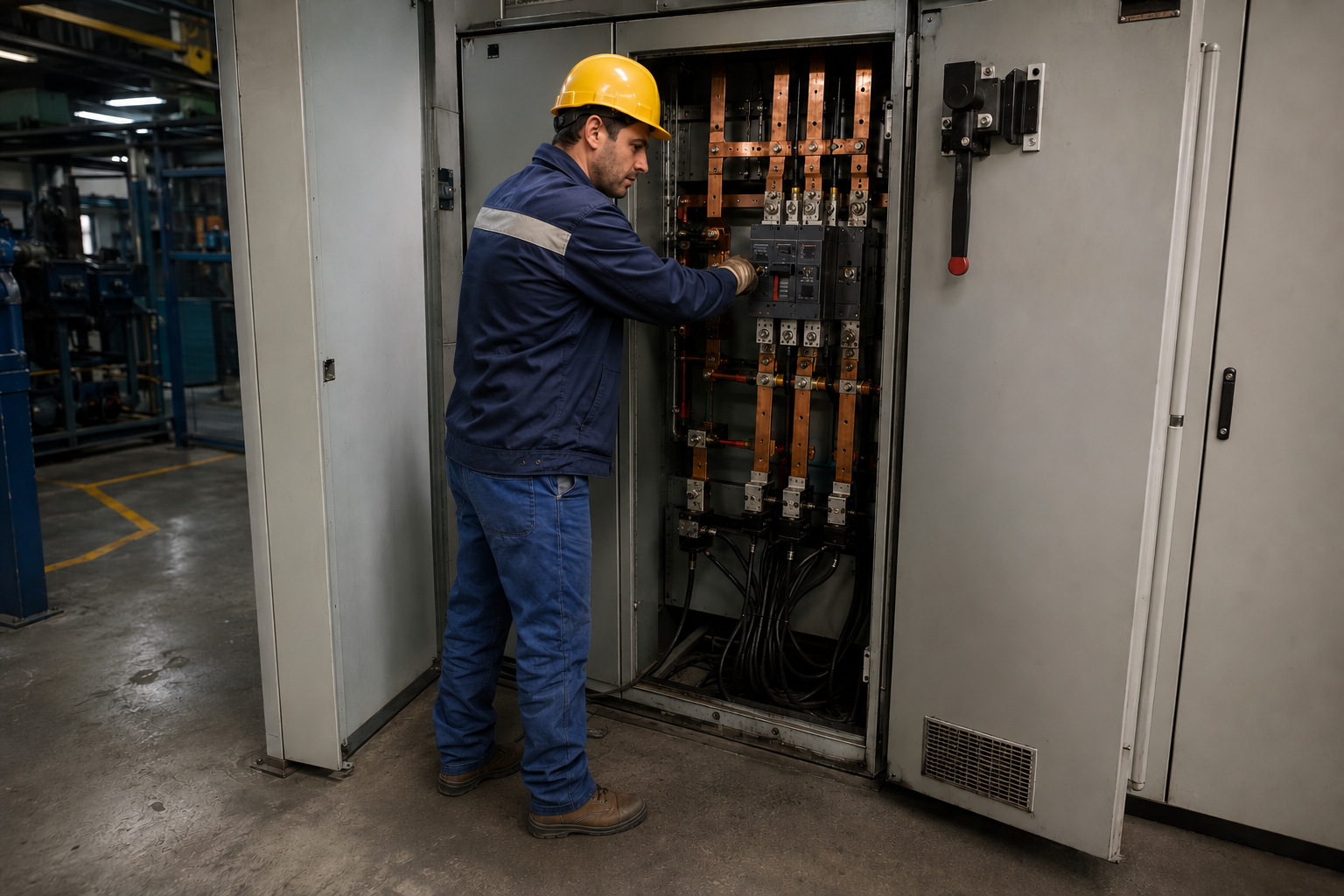

Завязка. Электромонтёр Сергей открывает панель распределительного щита — «только посмотреть, что за звук». Напряжение не снято. Спецодежда обычная, лицо открыто. Щиток открыт, до шин — меньше метра.
Опасности в этой сцене
🔧 Практическое задание
Найдите нарушения на изображении — это практическая часть программы.
Сценарий «Только посмотрю»Решение
УГЛУБИ ЗНАНИЯ
Определение
Дуговая вспышка (электрическая дуга) — неконтролируемый разряд тока через ионизированный воздух, наиболее опасный вид поражения в электроустановках. За доли секунды выделяется огромная энергия в виде теплового и ультрафиолетового излучения, взрывной волны и брызг расплавленного металла.
Нормативная база
| Документ | Что регулирует |
|---|---|
| Приказ Минтруда РФ от 15.12.2020 № 903н | Правила по охране труда при эксплуатации электроустановок — требования к работам вблизи токоведущих частей |
| ГОСТ Р МЭК 61482-1-2012 | Одежда для защиты от дугового разряда электрической дуги |
| ГОСТ 12.1.019-2017 | Электробезопасность — общие требования |
Физика дугового пробоя
Электрическая дуга возникает при случайном замыкании или опасном сближении с токоведущими частями. Пробой происходит через ионизированный воздух — касания не требуется. Температура плазмы дуги достигает 10 000–20 000°C (в 4 раза горячее поверхности Солнца).
Поражающие факторы дуговой вспышки
| Фактор | Механизм поражения |
|---|---|
| Тепловая вспышка | Инфракрасное излучение — мгновенные ожоги на расстоянии нескольких метров |
| Акустическая волна | Давление взрыва свыше 5 000 Па — контузия, разрыв барабанных перепонок |
| Металлические брызги | Расплавленные частицы меди и алюминия разлетаются вокруг очага |
| Взрывная волна | Резкое расширение ионизированного газа |
Безопасные расстояния и категории дугозащитного костюма
| Напряжение установки | Безопасное расстояние | Категория костюма | Энергия дуги |
|---|---|---|---|
| До 1 кВ | 0,6 м | Кат. I (4 кал/см²) | до 4 кал/см² |
| 1–15 кВ | 1,5 м | Кат. II (8 кал/см²) | 5–8 кал/см² |
| 15–100 кВ | 3,0 м | Кат. III (25 кал/см²) | 9–25 кал/см² |
| 100–500 кВ | 5,0 м | Кат. IV (40 кал/см²) | 26–40 кал/см² |
Работа ближе безопасного расстояния требует дугозащитного костюма из огнестойкой ткани на основе арамидных волокон, лицевого щитка с дугозащитным стеклом и кожаных перчаток поверх диэлектрических.
Обычная хлопчатобумажная одежда при воздействии дуги воспламеняется и продолжает гореть. Синтетика плавится. Защиту обеспечивает только огнестойкая одежда (ОЗО) из арамидных волокон (торговые марки «Номекс», «Кевлар»).
Сергей слышит звук из распределительного щита и хочет «только посмотреть» на шины. Напряжение не снято. Как следует поступить Сергею?
Что такое дуговой пробой
Электрическая дуга возникает при случайном замыкании или опасном сближении с токоведущими частями. Она не требует касания: пробой идёт через воздух. Температура в канале дуги — 10 000–20 000°C, горячее поверхности Солнца. За доли секунды дуга испаряет металл шин, создаёт взрывную волну давления и поток расплавленных частиц.
Ожог от дуговой вспышки — это не ожог от горячего предмета. Это мгновенное термическое поражение открытых участков тела на расстоянии, без какого-либо касания.

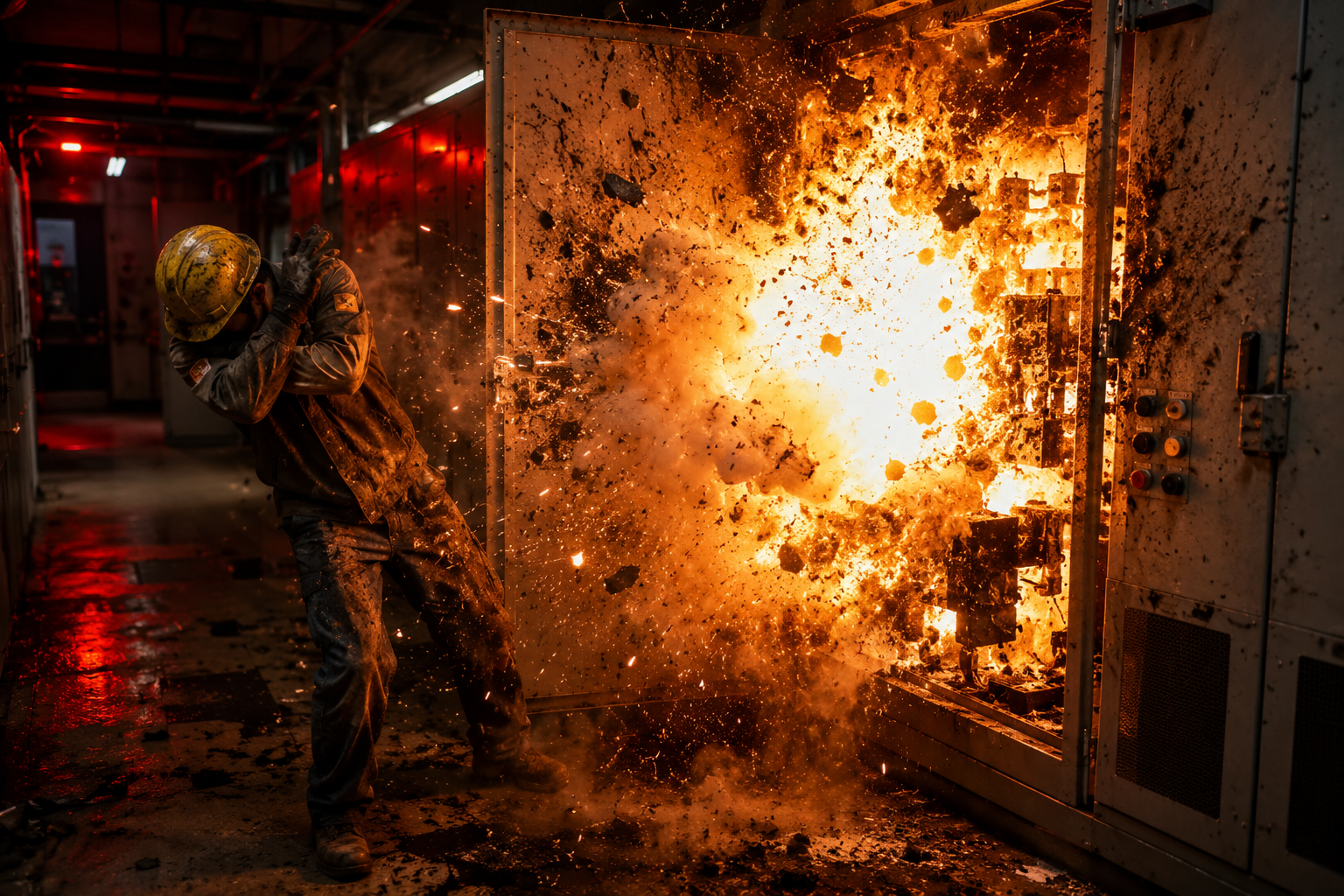

Цена ошибки
Безопасное расстояние зависит от напряжения
| Класс напряжения | Безопасное расстояние |
|---|---|
| До 1 кВ | 0,6 м |
| 6–10 кВ | 0,6 м |
| 35 кВ | 1,0 м |
| 110 кВ | 1,5 м |
| 220 кВ | 2,5 м |
| 500 кВ | 5,0 м |
Эти расстояния — до ближайшего токоведущего элемента. Работа ближе — только с обесточиванием или в arc flash костюме соответствующей категории.

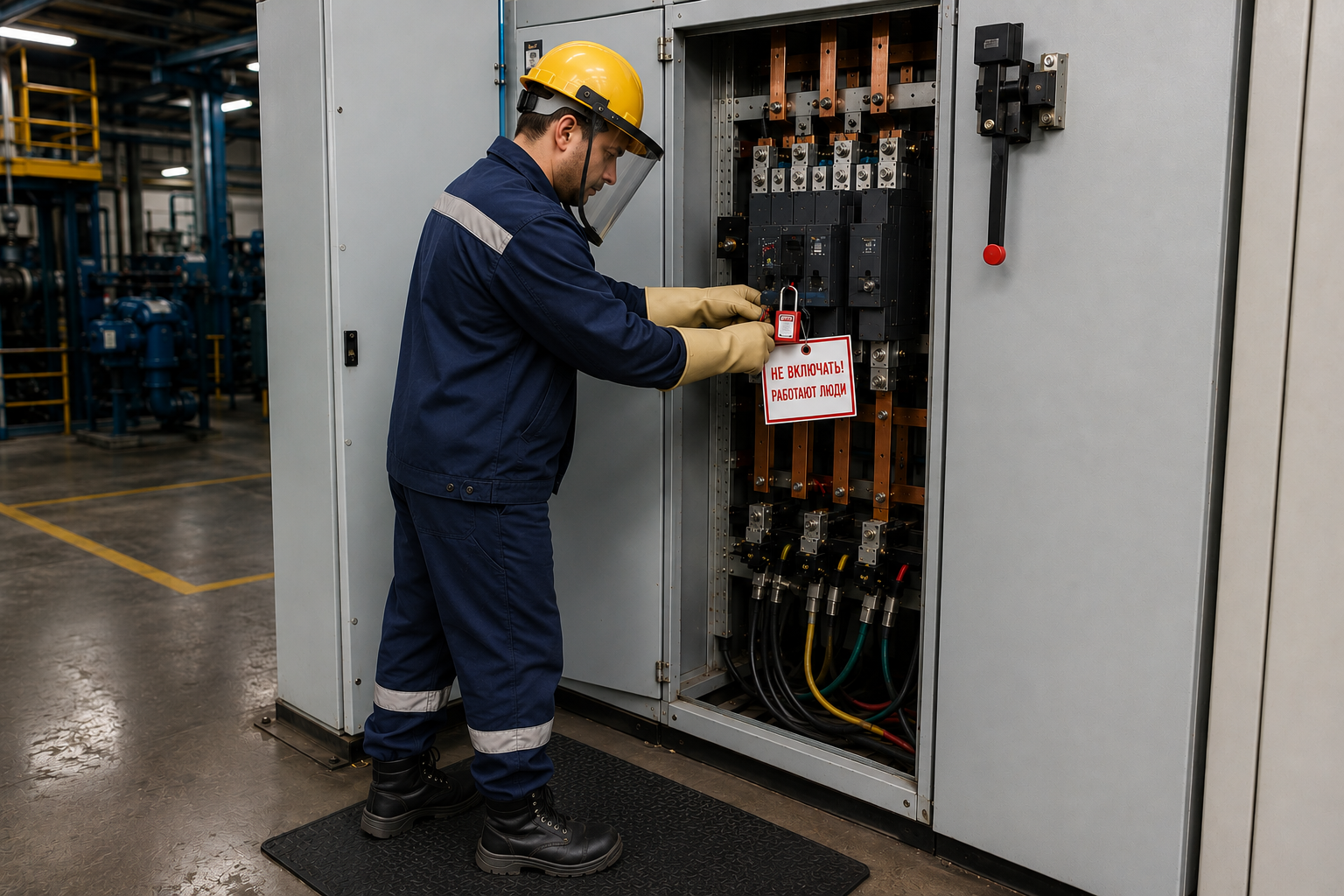

Как правильно
Правило
Открытая панель под напряжением — это не «быстро посмотреть». Дуга не предупреждает. Сначала обесточить и заблокировать, потом — лицо к оборудованию.
Меры защиты от дуговой вспышки
| Вид меры | Что применяется |
|---|---|
| Организационные | Наряд-допуск, блокировка источников опасной энергии (БИОЭ), плакат «Не включать», бригадный метод |
| Технические | Дугозащитные экраны, ограничители тока КЗ, зонирование по дуговому риску |
| СИЗ | Костюм arc flash с рейтингом кал/см² под категорию работы, маска-щиток с дугозащитой, диэлектрические перчатки |
Категории arc flash
Категория 1 — минимум 4 кал/см², категория 2 — минимум 8 кал/см², категория 3 — 25 кал/см², категория 4 — 40 кал/см². Категория определяется по расчёту дуговой энергии для конкретного оборудования.
Контрольный вопрос
Что верно описывает опасность дуговой вспышки в электроустановке?
