Работа под напряжением: обесточь и проверь
Тема 3. Безопасные методы и приёмы выполнения работ · ~7 минут
Для работников, выполняющих работы в электроустановках. Порядок подготовки рабочего места обязателен при любых работах в зоне возможного напряжения.
Электробезопасность держится на одном принципе: прежде чем коснуться, убедись, что напряжения нет. Ток не виден, поэтому «на глаз» определить безопасность нельзя — только техническими мерами в правильном порядке.
Порядок подготовки рабочего места

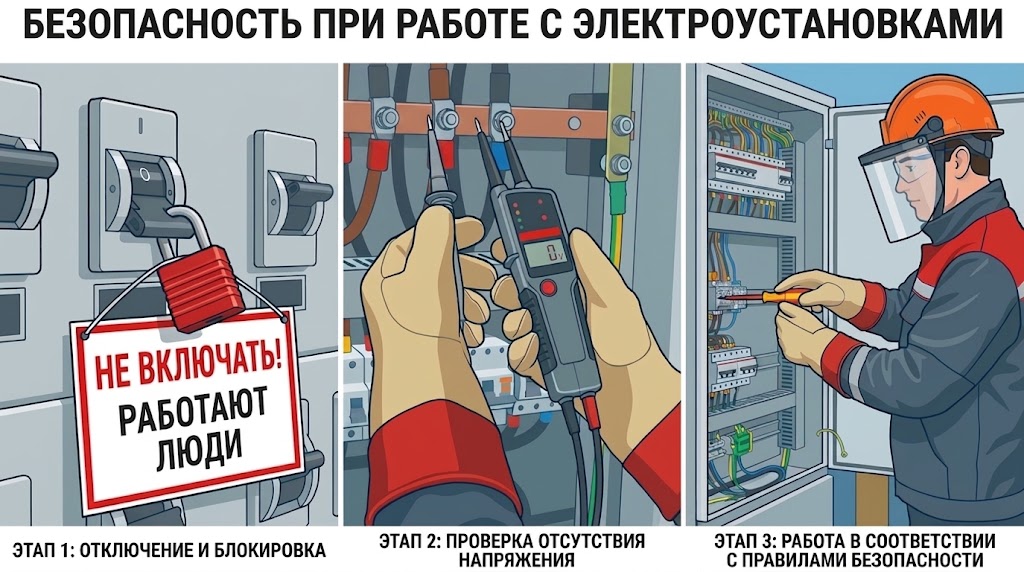

Классическая последовательность подготовки: отключить и принять меры от ошибочного включения → вывесить запрещающие плакаты и при необходимости оградить → проверить отсутствие напряжения указателем → установить заземление (где требуется) → вывесить разрешающие/предупреждающие знаки. Только после этого — работа.
Ключевые правила

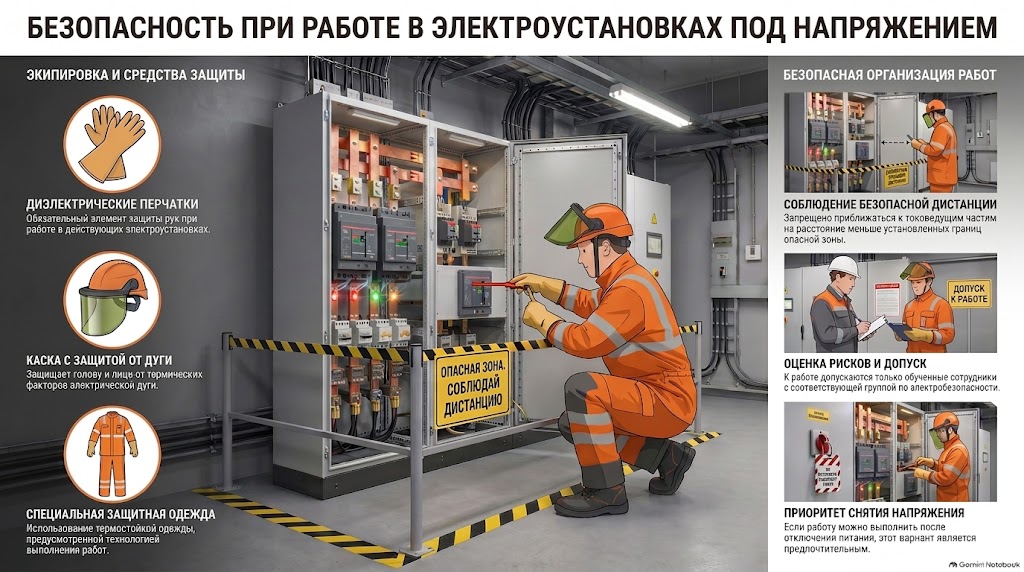

Блокировка от случайного пуска и табличка «Не включать — работают люди» защищают от того, кто не знает, что вы внизу. Проверять отсутствие напряжения нужно исправным указателем непосредственно перед работой, а не «по памяти, что отключали». Применять диэлектрические СИЗ и инструмент с изоляцией.
Работа повышенной опасности начинается, только когда выполнено всё слева. Любой пункт справа — это «стоп».
- Оформлен наряд-допуск, назначены ответственные
- Есть группа по электробезопасности, обучение, целевой инструктаж
- Место отключено и заблокировано от ошибочного включения
- Вывешен плакат «Не включать — работают люди», выполнено ограждение
- Проверено отсутствие напряжения исправным указателем, установлено заземление где нужно
- Диэлектрические СИЗ и инструмент с изоляцией исправны
- Отсутствие напряжения не проверено указателем (полагаются «на память»)
- Нет блокировки или плаката от ошибочного включения
- Возможно наведённое напряжение, заземление не установлено
- Повреждена изоляция инструмента или СИЗ
- Работа у открытого щитка под напряжением «только посмотреть»
Правило
Сначала обесточить, заблокировать и проверить отсутствие напряжения — потом работать. Указатель напряжения важнее уверенности «я же отключил».
Миф или факт
УГЛУБИ ЗНАНИЯ
Нормативная база
| Документ | Что регулирует |
|---|---|
| Приказ Минтруда РФ от 15.12.2020 № 903н | Правила по охране труда при эксплуатации электроустановок — порядок подготовки рабочего места, организационные и технические мероприятия |
| ТК РФ ст. 214, 225 | Обязанности работодателя по обеспечению безопасных условий труда и финансированию мероприятий по охране труда |
| ГОСТ 12.1.019-2017 | Электробезопасность — общие требования и номенклатура видов защиты |
| ГОСТ 12.4.026-2015 | Сигнальные цвета, знаки безопасности и разметка, в т.ч. плакаты по электробезопасности (приложение 9) |
БИОЭ — блокировка и обозначение отключённого оборудования
БИОЭ — комплекс мероприятий, исключающих случайную подачу напряжения на отключённое оборудование во время работы. Правила № 903н требуют при подготовке рабочего места со снятием напряжения выполнить шесть технических мероприятий в указанном порядке (п. 16.1):
- произвести необходимые отключения и (или) отсоединения;
- принять меры, препятствующие подаче напряжения на место работы из-за ошибочного или самопроизвольного включения коммутационных аппаратов;
- вывесить запрещающие плакаты на приводах ручного и на ключах дистанционного управления коммутационными аппаратами;
- проверить отсутствие напряжения на токоведущих частях, которые должны быть заземлены;
- установить переносное заземление (включить заземляющие ножи);
- вывесить указательные плакаты «Заземлено», при необходимости оградить рабочие места и оставшиеся под напряжением токоведущие части, вывесить предупреждающие и предписывающие плакаты.
Отдельно обязательны организационные мероприятия: оформление наряда-допуска или распоряжения, допуск бригады к работе, надзор во время работы, оформление перерывов, переводов на другое рабочее место и окончания работы.
Допустимые расстояния до токоведущих частей
Работы вблизи находящихся под напряжением частей без их отключения допускаются только при соблюдении минимальных расстояний от работников и применяемых ими инструментов и приспособлений (таблица № 1 Правил № 903н):
| Класс напряжения установки | Допустимое расстояние |
|---|---|
| ВЛ до 1 кВ | 0,6 м |
| Остальные электроустановки до 1 кВ | не нормируется (без прикосновения) |
| 1–35 кВ | 0,6 м |
| 60–110 кВ | 1,0 м |
| 150 кВ | 1,5 м |
| 220 кВ | 2,0 м |
| 330 кВ | 2,5 м |
| 400–500 кВ | 3,5 м |
| 750 кВ | 5,0 м |
Приблизиться ближе допустимого расстояния можно только со снятием напряжения либо с применением изолирующих средств защиты, рассчитанных на класс напряжения установки.
Группы допуска по электробезопасности
Право готовить и вести работы в электроустановках даёт группа по электробезопасности (II–V), присваиваемая по итогам проверки знаний; группа I присваивается неэлектротехническому персоналу (п. 2.3 Правил № 903н) и права работать в электроустановках не даёт. Производитель работ и допускающий обязаны иметь группу не ниже III в установках до 1000 В и не ниже IV — выше 1000 В; второй член бригады — не ниже III.
Наведённое напряжение
На отключённой воздушной линии (ВЛ), проходящей рядом с действующими линиями электропередачи, за счёт электромагнитной и электростатической индукции наводится напряжение. Отключение линии его не снимает. Работы с прикосновением к токоведущим частям, находящимся под наведённым напряжением более 25 В, Правила № 903н называют работами под наведённым напряжением. На ВЛ их ведут по технологической карте или проекту производства работ (ППР), где заданы уравнивание потенциалов и места установки заземлений (п. 38.44): с заземлением линии с обеих сторон в распределительных устройствах (РУ) и на рабочем месте либо с заземлением только на рабочем месте (п. 38.45). В наряде-допуске указывают, находится ли ремонтируемая ВЛ под наведённым напряжением (п. 6.19).
Шаговое напряжение
При падении провода под напряжением на землю ток растекается по её поверхности, создавая разность потенциалов между точками на расстоянии шага. Приближаться к месту замыкания на землю в электроустановках 3–35 кВ ближе 4 м в закрытом РУ и ближе 8 м в открытом РУ и на ВЛ допускается только для оперативных переключений и освобождения людей, попавших под напряжение (п. 3.7). К лежащему на земле проводу ВЛ выше 1000 В приближаться ближе 8 м запрещено (п. 38.75). Из опасной зоны выходят мелкими шагами, не отрывая ступней друг от друга, — не бегут.
Ещё требования с пунктами актов
| Что требуется | Где записано |
|---|---|
| На рукоятках приводов коммутационных аппаратов, которыми отключено место работы, вывешивают плакаты «Не включать! Работают люди» — чтобы не подать напряжение на рабочее место. Увидев такой плакат, аппарат не включают и плакат не снимают | Правила № 903н, п. 18.1 |
| Отсутствие напряжения проверяют указателем напряжения, исправность которого установлена перед применением — специальным прибором или приближением к токоведущим частям, заведомо находящимся под напряжением | Правила № 903н, п. 19.1 |
| Работник, который не вправе сам устранить нарушение или неисправность электроустановки, инструмента, средств защиты, обязан сообщить о них непосредственному руководителю | Правила № 903н, п. 2.7 |
| Диэлектрические перчатки и галоши (боты) можно закрепить за рабочим местом как дежурные и выдавать поочерёдно на время работ | Правила № 766н, пп. 32, 33 |
| Работника не допускают к работе без СИЗ, в неисправных СИЗ и в СИЗ с загрязнениями, снижающими защитные свойства; перед работой он сам осматривает СИЗ; если изготовитель установил сроки испытаний, работодатель обеспечивает их проведение | Правила № 766н, пп. 10, 12, 59 |
Контрольный вопрос
Электрик Николай должен заменить автомат в щите. Предыдущий человек уже отключил вводной рубильник. Как следует поступить Николаю?
Ситуационная задача: прокол на дежурной перчатке
Для работы электроинструментом класса I в сыром подвале с бетонным полом (система TN-C) работнику выдали диэлектрические перчатки из дежурного комплекта. При осмотре он замечает на пальце перчатки мелкий прокол. Работать?
Разбор. Нет. Сырой подвал с бетонным полом — помещение с повышенной опасностью (ПУЭ, п. 1.1.13); для класса I при системе TN-C нужно хотя бы одно электрозащитное средство (таблица № 7 Правил № 903н), а работать здесь инструментом класса I можно только с группой II (п. 44.2). Проколотые перчатки — неисправное СИЗ: работник сообщает о неисправности и возвращает их, работодатель не допускает работу в неисправных СИЗ (пп. 10, 12 Правил № 766н). Работу начинают только с исправным средством защиты — или берут инструмент класса II, которому электрозащитные средства здесь не нужны.
