Экранирующий комплект от электрического поля промышленной частоты ​

Применение СИЗ по вашему рабочему месту · ваши СИЗ 2 класса · ~12 минут

Класс — ТР ТС 019/2011, приложение 4, позиция 37, требования — подп. 9, 10 п. 4.7; когда и где — Правила № 903н, пп. 24.1–24.18; изделия — ГОСТ 12.4.172-2019 (экранирующие комплекты) и ГОСТ 12.4.283-2019 (шунтирующие); осмотр и недопуск — Правила № 766н, пп. 10, 12.

Когда это СИЗ вам положено ​

Экранирующие СИЗ — позиция 37 приложения 4 к ТР ТС 019/2011 («Одежда специальная и другие средства индивидуальной защиты от поражений электрическим током (в том числе экранирующие), воздействия электростатического, электрического, электромагнитного полей»): второй класс риска, обязательная сертификация.

Комплект положен не всем, кто работает в электроустановках, а по условию: поле напряжённостью более 5 кВ/м или участки контактной сети переменного тока. В единых типовых нормах у электромонтёра по ремонту воздушных линий электропередачи (приложение 1, п. 5297) после основного набора стоит: «При работах в зоне влияния электрического поля с напряженностью более 5 кВ/м дополнительно» — комплект для защиты от электрических полей промышленной частоты, 1 комплект на 1,5 года: экранирующая куртка с накасником и капюшоном, полукомбинезон или брюки, экранирующие перчатки, ботинки, а для холода — утеплённые. У электромонтёра контактной сети (п. 5282) «при выполнении работ на участках контактной сети переменного тока» — комплект для защиты от электрических полей «и поражения электрическим током наведенного напряжения», 1 комплект на 2 года.

Откуда граница 5 кВ/м — из Правил № 903н (п. 24.4):

Напряжённость электрического поляСколько можно находиться без средств защиты
до 5 кВ/мвесь рабочий день (8 ч)
свыше 5 до 20 кВ/мT = 50 / E − 2, часов (например, при 10 кВ/м — 3 ч)
свыше 20 до 25 кВ/мне более 10 мин
свыше 25 кВ/мбез средств индивидуальной защиты не разрешается
Схема: допустимое время в электрическом поле — до 5 кВ/м весь день, от 5 до 20 кВ/м по формуле, от 20 до 25 кВ/м 10 минут, свыше 25 кВ/м только в средствах защиты; экранирующий комплект и где он запрещён
Время в электрическом поле: Правила № 903н, пп. 24.4, 24.12; комплект — ГОСТ 12.4.172-2019.

Остальное время работник проводит в средствах защиты или в поле до 5 кВ/м (п. 24.4). Средства защиты: в ОРУ — стационарные экранирующие устройства и экранирующие комплекты, на ВЛ — экранирующие комплекты, сертифицированные в установленном порядке (п. 24.11). В заземлённых кабинах машин и в зданиях из железобетона поля нет, и средства защиты не нужны (там же). Зоны с полем более 5 кВ/м обозначают предупреждающими знаками, карты напряжённости держат на рабочих местах оперативного персонала (п. 24.17), а дополнительные меры записывают в строку «Отдельные указания» наряда-допуска (п. 24.18).

Что такое поле промышленной частоты и наведённое напряжение — в блоках курса «Б» «Электромагнитное поле промышленной частоты» и «Наведённое напряжение». Здесь — сам комплект.

Как устроено и что говорит маркировка ​

Комплект создаёт вокруг тела замкнутую электропроводящую оболочку — «клетку Фарадея» (п. 4.1 ГОСТ 12.4.172-2019). Поэтому он защищает только целиком: все элементы электрически соединены между собой электропроводящими контактными выводами (п. 3.1.12), у каждого элемента — не менее двух соединений (п. 4.9.1).

Типы комплектов:

ТипДля каких работСтандарт
ЭП-1 (лето), ЭП-3 (пониженные температуры)на потенциале земли в зоне поля выше допустимого уровня; защищают и от тока наведённого напряженияГОСТ 12.4.172-2019, п. 4.1
ЭП-4 летний и зимнийна ВЛ до 1150 кВ — и на потенциале земли, и на потенциале провода под напряжениемГОСТ 12.4.172-2019, п. 4.1
ЭП-4(0)л и ЭП-4(0)з — шунтирующиесо снятием напряжения и заземлением на контактной сети переменного тока и ВЛ до 1150 кВ — от наведённого и шагового напряжения; от поля — при работе на потенциале проводаГОСТ 12.4.283-2019, раздел 1, п. 4.1

Шунтирующий комплект уводит ток наведённого или шагового напряжения по своей электропроводящей ткани — по цепи «со значительно более низким электрическим сопротивлением, чем сопротивление тела человека» (п. 4.1 ГОСТ 12.4.283-2019).

Состав (п. 4.3 ГОСТ 12.4.172-2019): экранирующая куртка с электропроводящим капюшоном, брюки или полукомбинезон (можно заменить комбинезоном), электропроводящий накасник на каску, электропроводящие перчатки (у зимних — и утеплённые рукавицы), электропроводящая обувь, контактный зажим выравнивания/уравнивания потенциала; у ЭП-4 при работах под напряжением от 220 кВ — ещё электропроводящий экран для лица.

  • Изолирующий слой. Изнутри одежда имеет слой, который исключает контакт тела с электропроводящим материалом и металлической фурнитурой (п. 4.5.3); регламент требует прокладку из хлопчатобумажной ткани (подп. 9 п. 4.7 ТР ТС 019/2011).
  • Контактный зажим типа «крокодил» или «струбцина» лежит в кармане спереди. У ЭП-1 и ЭП-3 его присоединяют к контуру заземления или другим заземлённым объектам, у ЭП-4 — к проводам ВЛ или металлическим частям рабочей площадки под напряжением (п. 4.5.1).
  • Каска. Комплект применяют с каской, на которую надевают накасник или капюшон; в электроустановках 110 кВ и выше ЭП-1 и ЭП-3 без электропроводящего капюшона не допускаются (п. 4.9.1). У шунтирующих — от 220 кВ (п. 4.9.1 ГОСТ 12.4.283-2019).

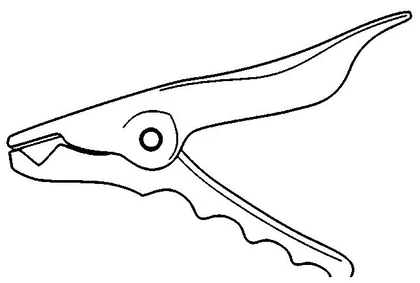

Контактный зажим типа «крокодил» — пружинный зажим с зубчатыми губками
Контактный зажим типа «крокодил» — им комплект присоединяют к заземлению или к проводу. ГОСТ 12.4.172-2019, рисунок 1

Маркировка — на каждом элементе и на упаковке; обозначение защитных свойств — по ГОСТ 12.4.103 (п. 4.10): по ГОСТ 12.4.103-2020 (таблица 1) защита одежды от электрических полей промышленной частоты обозначается «Эп». В каждой упаковке — руководство по эксплуатации и технический паспорт (п. 4.11). Изготовитель указывает в документации предельные значения поля, при которых соблюдаются допустимые уровни, коэффициент ослабления поля, область и условия применения и требования по уходу (подп. 10 п. 4.7 ТР ТС 019/2011).

Как подобрать и надеть ​

  • Тип — под работу: на потенциале земли, на потенциале провода или со снятием напряжения под наведённым напряжением (таблица выше); летний или зимний.
  • Размер. Одежда — по типовым фигурам, накасник подходит к каскам разных типов и размеров (п. 4.5.2), обувь — по ГОСТ 11373 (п. 4.6.2). СИЗ должны соответствовать полу и антропометрическим параметрам (п. 24 Правил № 766н).
  • Порядок надевания и соединения элементов стандарт не расписывает: конкретные меры для надёжного электрического соединения элементов «должны быть отражены в технической документации изготовителя» (п. 4.5.1). Надевают и соединяют комплект по руководству по эксплуатации; результат должен быть один — все элементы соединены контактными выводами (п. 4.9.1).
  • Контактный зажим — когда и к чему присоединять, указывают руководство и наряд-допуск; назначение зажима — в п. 4.5.1 (см. выше).

Проверка перед работой и осмотр после ​

Экранирующий комплект — перед работой и после

  1. Тип

    Тип комплекта подходит к работе: ЭП-1 или ЭП-3 — на потенциале земли, ЭП-4 — на ВЛ и на потенциале провода, ЭП-4(0) — под наведённым напряжением

    п. 4.1 ГОСТ 12.4.172-2019; п. 4.1 ГОСТ 12.4.283-2019

  2. Комплектность

    Куртка с капюшоном, брюки или полукомбинезон, накасник, перчатки, обувь, контактный зажим; для ЭП-4 на 220 кВ и выше — экран для лица

    п. 4.3 ГОСТ 12.4.172-2019; п. 12 Правил № 766н

  3. Ткань и выводы

    Электропроводящая ткань и швы целы, контактные выводы и кнопки на месте, нет следов коррозии

    эти места стандарт проверяет при визуальном контроле комплекта (п. 5.6.1 ГОСТ 12.4.172-2019); порядок осмотра перед работой — в руководстве по эксплуатации (п. 4.11)

  4. Перчатки и обувь

    В перчатках нет разрывов и отверстий; у обуви нет отставания или разрыва подкладки, отслоения подошвы

    пп. 4.6.1, 4.7.1 ГОСТ 12.4.172-2019

  5. Соединение

    После надевания все элементы соединены контактными выводами — оболочка замкнута

    пп. 3.1.12, 4.9.1 ГОСТ 12.4.172-2019

  6. Где нельзя

    Работа не предполагает прикосновения к токоведущим частям до 1000 В под напряжением, испытаний повышенным напряжением и электросварки

    п. 24.12 Правил № 903н

  7. После работы

    Одежду — вывесить на плечики; перчатки — разложить на стеллаже для просушки, не подвешивая за контактный вывод

    раздел 6 ГОСТ 12.4.172-2019 и ГОСТ 12.4.283-2019

Нашли повреждение или не хватает элемента — не надевать и сообщить работодателю (п. 12 Правил № 766н): защищает только замкнутая оболочка.

Когда применять нельзя ​

  • В неисправных СИЗ и в СИЗ с загрязнениями, способными снизить защитные свойства, к работе не допускают (п. 10 Правил № 766н).
  • При работах, «не исключающих возможности прикосновения к находящимся под напряжением до 1000 В токоведущим частям», при испытаниях оборудования повышенным напряжением (тем, кто их проводит) и при электросварочных работах применение экранирующих комплектов не допускается (п. 24.12 Правил № 903н).
  • Комплект не того типа: ЭП-1 и ЭП-3 не предназначены для работ на потенциале провода (п. 4.1 ГОСТ 12.4.172-2019).
  • В электроустановках 110 кВ и выше — ЭП-1 и ЭП-3 без электропроводящего капюшона (п. 4.9.1).
  • Истёк срок эксплуатации. Стандарт требует, чтобы комплект сохранял защитные свойства не меньше 18 месяцев (п. 4.9.6), по ЕТН — 1 комплект на 1,5 года; срок вашего изделия — в документации изготовителя.

Одно свойство глазом не проверить: сопротивление экранирующей одежды в сборе весь срок эксплуатации — не более 10 Ом, перчаток — не более 30 Ом (пп. 4.5.4, 4.7.2 ГОСТ 12.4.172-2019). Если документация изготовителя устанавливает сроки проверок, их проведение обеспечивает работодатель (п. 59 Правил № 766н).

Уход и хранение ​

  • Стирка и химическая чистка — по указаниям изготовителя (п. 4.5.5); защитные свойства стандарт подтверждает до и после 10 циклов (пп. 4.5.5, 4.9.5).
  • Электропроводящий материал «может окисляться при длительном воздействии атмосферной влаги» (раздел 6): комплект хранят в тёплом, сухом, хорошо вентилируемом помещении, при 18–26 °C и влажности 40–60 % (ГОСТ 12.4.172-2019), у шунтирующих — до 50 % (ГОСТ 12.4.283-2019).
  • Одежду, которая в эксплуатации, хранят вывешенной на плечики; перчатки — разложенными на стеллажах для просушки, подвешивать их за контактный вывод нельзя (раздел 6 обоих стандартов).
  • Хранение, сушку, уход и ремонт обеспечивает работодатель (пп. 10, 63, 67 Правил № 766н).

Частые ошибки ​

  • Не соединили перчатки или обувь с одеждой. Оболочка не замкнута — комплект не защищает как задумано (пп. 3.1.12, 4.9.1 ГОСТ 12.4.172-2019).
  • Комплект у токоведущих частей до 1000 В или на сварке. Запрещено (п. 24.12 Правил № 903н).
  • ЭП-1 для работы на потенциале провода. Для этого — ЭП-4 (п. 4.1).
  • Каска без накасника или без капюшона на 110 кВ и выше (п. 4.9.1).
  • Перчатки висят на контактном выводе. Хранить их так запрещено (раздел 6).
  • «Поле небольшое — можно весь день». Без средств защиты весь день — только до 5 кВ/м; при 10 кВ/м — 3 часа (п. 24.4 Правил № 903н).

Проверьте себя ​

Ситуационная задача

ОРУ 500 кВ, ремонт на потенциале земли, по карте напряжённость поля — 15 кВ/м. Электромонтёр надел экранирующие куртку и брюки, накасник на каску, а электропроводящие перчатки оставил в сумке — «мешают» — и работает в своих обычных ботинках. Что не так?

1. При какой напряжённости электрического поля можно находиться без средств защиты весь рабочий день?

2. Где экранирующий комплект применять не допускается?

3. Для каких работ предназначен комплект ЭП-4, в отличие от ЭП-1?

4. К чему у комплектов ЭП-1 и ЭП-3 присоединяют контактный зажим выравнивания/уравнивания потенциала?

5. Как хранить электропроводящие перчатки комплекта, который в эксплуатации?

6. Какой слой обязательно есть изнутри экранирующей одежды?
