ГОСТ 12.4.283-2019

Коротко: межгосударственный стандарт устанавливает общие технические требования и методы испытаний для индивидуальных шунтирующих экранирующих комплектов ЭП-4(0) — средства индивидуальной защиты электротехнического персонала от поражения электрическим током при возникновении наведённого или шагового напряжения на работах со снятием напряжения и заземлением, а также от электрического поля промышленной частоты при работах на потенциале провода под напряжением. Персонал, которому положен такой комплект, проходит обучение по электробезопасности и обучение применению СИЗ по рабочему месту; как подобрать, надеть и проверить комплект — в блоке курса «Экранирующий комплект от электрического поля промышленной частоты».

Полное наименование. Межгосударственный стандарт ГОСТ 12.4.283-2019 «Система стандартов безопасности труда. Средства индивидуальной защиты от электрических полей промышленной частоты и поражения электрическим током. Комплекты индивидуальные шунтирующие экранирующие. Общие технические требования. Методы испытаний»; принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30.07.2019 № 120-П); введён в действие как национальный стандарт РФ приказом Росстандарта от 27.08.2019 № 530-ст.

Орган-издатель. Межгосударственный совет по стандартизации, метрологии и сертификации (МГС); разработан ФГБНУ «НИИ медицины труда имени академика Н. Ф. Измерова»; на территории РФ — Росстандарт.

Дата введения. 01.09.2020.

Срок действия. Действует; данных об отмене на 2026-09-24 нет. Официальный статус на protect.gost.ru не проверялся (см. .problemy.yaml).

Редакция. С Изменением № 1, действующим с 01.08.2025 (учтено в тексте — изменённые пункты отмечены). Взамен ГОСТ 12.4.283-2014.

О чём документ

Стандарт распространяется на индивидуальные шунтирующие экранирующие комплекты ЭП-4(0) и их элементы — они защищают электротехнический персонал от поражения электрическим током при возникновении наведённого напряжения на работах со снятием напряжения и заземлением на контактной сети переменного тока железных дорог и воздушных линиях электропередачи до 1150 кВ включительно, а также при аварийной ситуации с шаговым напряжением; кроме того, комплекты защищают от вредного воздействия электрического поля промышленной частоты при работах на потенциале провода под напряжением (раздел 1, Введение). Принцип защиты — создание вокруг тела пользователя замкнутой электропроводящей оболочки («клетка Фарадея»), которая уводит ток наведённого или шагового напряжения по цепи со значительно более низким сопротивлением, чем сопротивление тела человека (п. 4.1).

Ключевые положения и сроки

• Область применения (раздел 1) — комплекты ЭП-4(0) для защиты от наведённого и шагового напряжения на контактной сети переменного тока и ВЛ до 1150 кВ, а также от электрического поля промышленной частоты на потенциале провода.
• Два исполнения (п. 4.1) — ЭП-4(0)л (летнее) и ЭП-4(0)з (для пониженных температур).
• Состав комплекта ЭП-4(0)л (п. 4.3) — экранирующая куртка с электропроводящим капюшоном; экранирующие брюки или полукомбинезон (можно заменить экранирующим комбинезоном с капюшоном); электропроводящий накасник; электропроводящие перчатки; электропроводящая обувь; электропроводящий экран лица (при работах на высоте и под напряжением в электроустановках от 220 кВ); контактный зажим выравнивания/уравнивания потенциала. У ЭП-4(0)з — дополнительно теплоизоляционная подкладка одежды и утеплённые рукавицы поверх перчаток.
• Электрическое сопротивление электропроводящей ткани (п. 4.4.2) — не более 10 Ом до и после 10 циклов стирки или химчистки; электропроводящей ленты — не более 0,1 Ом.
• Разрывная и раздирающая нагрузка ткани (п. 4.4.4) — не менее 800 Н (разрывная) и 40 Н (раздирающая) по основе и утку.
• Изолирующий слой одежды (п. 4.5.3) — исключает контакт тела с электропроводящим материалом и металлической фурнитурой; сопротивление изолирующего слоя не нормируется.
• Сопротивление одежды в сборе (п. 4.5.4) — не более 0,5 Ом при выпуске с предприятия и не более 10 Ом в течение всего срока эксплуатации.
• Сопротивление электропроводящей обуви (п. 4.6.3) — не более 10 кОм.
• Сопротивление электропроводящих перчаток (п. 4.7.2) — не более 30 Ом.
• Сопротивление электропроводящего экрана (п. 4.8.2) — не более 10 Ом.
• Требования к комплекту в сборе (п. 4.9.1) — все элементы соединены не менее чем двумя соединениями фурнитуры (электропроводящих контактных выводов, ЭПКВ); в электроустановках от 220 кВ комплект без электропроводящего капюшона не допускается.
• Коэффициент экранирования комплекта (п. 4.9.2) — не менее 60 дБ, проверяют на собранном комплекте до и после 10 циклов стирки или химчистки.
• Защита от наведённого напряжения (п. 4.9.3) — ток через тело испытательного манекена при токе через комплект не менее 30 А в течение 60 с не должен превышать 6 мА, без возгорания комплекта.
• Защита от шагового напряжения (п. 4.9.6) — при напряжении шага 150 В ток через тело человека должен быть менее 6 мА; комплект не должен получать повреждений (задымление, возгорание, разрушение ткани).
• Срок сохранения защитных свойств (п. 4.9.7) — не менее 18 месяцев; после 10 циклов стирки/химчистки раздирающая и разрывная нагрузка и воздухопроницаемость верхнего слоя не должны снижаться более чем на 20 %, изменение размеров ткани — не более ± 3 %.
• Хранение (раздел 6) — при температуре 18–26 °C и относительной влажности до 50 %, в тёплом, сухом, хорошо вентилируемом помещении, защищённом от прямых солнечных лучей; расстояние от пола до нижней полки стеллажа — не менее 0,2 м, от стен — не менее 0,2 м, от отопительных приборов — не менее 1 м, между стеллажами — не менее 0,7 м. Одежду в эксплуатации хранят на плечиках, перчатки — разложенными на стеллажах для просушки; подвешивать перчатки за электропроводящий контактный вывод запрещено.
• Взамен (Предисловие, п. 5) — ГОСТ 12.4.283-2014.

Частые вопросы

Чем шунтирующий комплект ЭП-4(0) отличается от обычного экранирующего ЭП-1/ЭП-3/ЭП-4 по ГОСТ 12.4.172-2019?

Обычные экранирующие комплекты защищают от электрического поля промышленной частоты на потенциале земли (ЭП-1, ЭП-3) или на потенциале провода под напряжением (ЭП-4). Шунтирующий ЭП-4(0) по ГОСТ 12.4.283-2019 предназначен именно для работ со снятием напряжения и заземлением на контактной сети и ВЛ — он уводит ток наведённого или шагового напряжения по своей электропроводящей ткани, минуя тело человека (раздел 1, п. 4.1). Подробнее о типах — в блоке курса «Экранирующий комплект от электрического поля промышленной частоты».

До какого напряжения защищает комплект ЭП-4(0)?

Стандарт устанавливает требования для работ на контактной сети переменного тока железных дорог и воздушных линиях электропередачи напряжением до 1150 кВ включительно (раздел 1).

Как долго можно использовать комплект?

Не менее 18 месяцев — стандарт требует, чтобы защитные свойства сохранялись весь этот срок (п. 4.9.7); конкретный срок эксплуатации своего изделия нужно смотреть в документации изготовителя.

Связь с другими НПА

• ГОСТ 12.4.172-2019 «Комплекты индивидуальные экранирующие» — базовый стандарт на экранирующие комплекты ЭП-1, ЭП-3, ЭП-4, на который прямо ссылаются методы испытаний этого ГОСТа.
• ТР ТС 019/2011 «О безопасности средств индивидуальной защиты» — обязательная сертификация комплекта как СИЗ 2 класса риска.
• Приказ Минтруда № 903н «Правила по охране труда при эксплуатации электроустановок», пп. 24.1–24.18 — когда и где применяются экранирующие и шунтирующие комплекты.
• ГОСТ 12.4.103-2020 «Одежда специальная, средства индивидуальной защиты ног и рук» — обозначение защитных свойств элементов комплекта.
• Электробезопасность — другие документы раздела.

Связки с базой знаний

• Электробезопасность — обучение и присвоение групп допуска электротехническому персоналу.
• Применение средств индивидуальной защиты — обучение применению СИЗ по рабочему месту.
• Экранирующий комплект от электрического поля промышленной частоты — блок курса «Применение СИЗ по вашему рабочему месту».

Полный текст документа

Приведён по тексту официальной публикации (с учётом Изменения № 1, действующего с 01.08.2025) с максимальной редактурой: служебные пометки об истории правок убраны и сведены к одной оговорке о редакции, таблицы — в markdown, нумерация пунктов и приложений сохранена; раздел 5 (методы испытаний) — свёрнутый блок с сохранением всех числовых требований.

Полный текст ГОСТ 12.4.283-2019 (с Изменением № 1)

Межгосударственный стандарт ГОСТ 12.4.283-2019 «Система стандартов безопасности труда. Средства индивидуальной защиты от электрических полей промышленной частоты и поражения электрическим током. Комплекты индивидуальные шунтирующие экранирующие. Общие технические требования. Методы испытаний» (введён в действие приказом Федерального агентства по техническому регулированию и метрологии от 27 августа 2019 г. № 530-ст)

МКС 13.340.10. Дата введения — 1 сентября 2020 г. Взамен ГОСТ 12.4.283-2014.

Ниже — текст в редакции Изменения № 1, действующего с 1 августа 2025 г.; изменённые по сравнению с первоначальной редакцией пункты помечены курсивом там, где это важно для понимания.

Введение

При обслуживании и эксплуатации электросетевых объектов, находящихся в зоне действия электрических полей промышленной частоты (ЭП ПЧ), возникает опасность поражения персонала электрическим током, связанная с возможностью касания частей оборудования, находящихся под наведённым напряжением. Также возможно поражение электрическим током при возникновении шагового напряжения в случае аварийной ситуации. При высоких уровнях электрических полей возможно дополнительное влияние токов стекания, ёмкостных токов и электрических разрядов. Объектами стандартизации являются средства индивидуальной защиты — индивидуальные шунтирующие экранирующие комплекты и их элементы, предназначенные для защиты электротехнического персонала от поражения электрическим током, вызванным наведённым и шаговым напряжением, а также от вредного воздействия электрических полей промышленной частоты.

1 Область применения

Настоящий стандарт распространяется на индивидуальные шунтирующие экранирующие комплекты ЭП-4(0) (далее — комплекты) и их элементы, предназначенные для защиты электротехнического персонала от поражения электрическим током в случае возникновения наведённого напряжения при выполнении работ со снятием напряжения и заземлением на контактной сети переменного тока железных дорог и воздушных линиях электропередачи напряжением до 1150 кВ включительно, а также в случае аварийной ситуации, приводящей к возникновению шагового напряжения. Комплекты также предназначены для защиты электротехнического персонала от вредного воздействия электрических полей промышленной частоты при работах на потенциале провода под напряжением. Стандарт устанавливает общие технические требования к комплектам и методы их испытаний.

2 Нормативные ссылки (перечень стандартов, на которые ссылается документ)

ГОСТ ISO 3175-2 (уход, сухая и мокрая чистка); ГОСТ ISO 3759 (подготовка проб для испытаний на изменение размеров); ГОСТ ISO 4920 (устойчивость к поверхностному смачиванию); ГОСТ ISO 5077 (изменение размеров после стирки и сушки); ГОСТ ISO 6330 (домашняя стирка и сушка); ГОСТ ISO 13688 (одежда специальная защитная, общие требования); ГОСТ ISO 13934-1 (свойства тканей при растяжении); ГОСТ ISO 15025 (метод испытаний на ограниченное распространение пламени); ГОСТ ISO/IEC 17025-2019 (компетентность испытательных лабораторий); ГОСТ 12.4.067 (метод определения теплосодержания человека в СИЗ); ГОСТ 12.4.103 (классификация спецодежды, СИЗ ног и рук); ГОСТ 12.4.115 (общие требования к маркировке СИЗ); ГОСТ 12.4.172-2019 (комплекты индивидуальные экранирующие); ГОСТ 12.4.280-2014 (одежда для защиты от загрязнений и механических воздействий); ГОСТ 12.4.303 (одежда для защиты от пониженных температур); ГОСТ 427 (линейки измерительные); ГОСТ 3813 (разрывные характеристики тканей); ГОСТ 10581-91 (маркировка, упаковка, транспортирование и хранение швейных изделий); ГОСТ 11373 (размеры обуви); ГОСТ 12088 (воздухопроницаемость текстильных материалов); ГОСТ 15846 (упаковка и хранение продукции для Крайнего Севера); ГОСТ 31396, 31397, 31399, 31400 (классификации типовых фигур мужчин и женщин); ГОСТ 31814 / в РФ ГОСТ Р 58972-2020 (отбор образцов при подтверждении соответствия).

3 Термины, определения и сокращения

3.1.1 шунтирование — создание параллельной электрической цепи, обеспечивающей протекание тока в обход тела человека за счёт её более низкого электрического сопротивления.

3.1.2 электропроводящий материал — материал из электропроводящих и неэлектропроводящих нитей, выполненный нетканым, тканым, трикотажным или иным способом.

3.1.3 пакет материалов — совокупность материалов многослойного элемента экранирующей одежды в точности, как в конструкции готового элемента.

3.1.4 электропроводящая ткань — основной электропроводящий материал для изготовления шунтирующей экранирующей одежды, выполненный тканым способом.

3.1.5 электропроводящая лента — полоса электропроводящего материала для усиления электропроводящих свойств комплекта.

3.1.6 электропроводящий контактный вывод (ЭПКВ) — несъёмная часть элементов комплекта для их надёжного электрического соединения между собой, включающая электропроводящую ленту повышенной проводимости с элементами фурнитуры.

3.1.7 контактный зажим выравнивания/уравнивания потенциала — элемент комплекта со свободным концом, оснащённым зажимом типа «крокодил» или аналогом, для соединения комплекта с потенциалом земли или электроустановки.

3.1.8 электропроводящий накасник — средство защиты головы из электропроводящей ткани, надеваемое на каску и электрически соединённое с курткой (комбинезоном).

3.1.9 шунтирующая экранирующая одежда — специальная защитная электропроводящая одежда, обеспечивающая шунтирование тока при наведённом или шаговом напряжении и защиту от вредного воздействия ЭП ПЧ. Элементы: куртка с электропроводящим капюшоном (при необходимости — с теплоизоляционной подкладкой), брюки/полукомбинезон (аналогично), электропроводящий накасник; соединяются между собой ЭПКВ. Основные детали кроя — перед, спинка, рукава, манжеты, воротник, капюшон, половинки брюк/полукомбинезона, притачной пояс.

3.1.10 электропроводящие перчатки — средства защиты рук из электропроводящего материала с ЭПКВ.

3.1.11 электропроводящая обувь — средства защиты ног из электропроводящего материала с ЭПКВ.

3.1.12 электропроводящий экран — средство защиты лица (металлизированный щиток, сетка, металлический каркас и т. п.) из электропроводящего материала, электрически соединённое с элементом одежды.

3.1.13 индивидуальный шунтирующий экранирующий комплект — СИЗ от поражения током наведённого и шагового напряжения и вредного воздействия ЭП ПЧ, состоящее из элементов, электрически соединённых ЭПКВ: шунтирующая экранирующая одежда, электропроводящие перчатки и обувь, контактные зажимы, электропроводящий экран (при необходимости).

3.1.14 электропроводящий испытательный манекен — манекен с антропометрией взрослого человека, электропроводящая поверхность которого имеет низкое электрическое сопротивление.

3.1.15 коэффициент экранирования — степень снижения интенсивности внешнего ЭП ПЧ комплектом или электропроводящим материалом, в дБ.

3.2 Сокращения: ЭП ПЧ — электрическое поле промышленной частоты; ПДУ — предельно допустимый уровень; ВЛ — воздушные линии электропередачи; НД — нормативный документ; ЭПКВ — электропроводящий контактный вывод.

4 Общие технические требования

4.1 Принцип действия и виды комплектов. Комплекты ЭП-4(0) защищают от поражения электрическим током при возникновении наведённого или шагового напряжения, а также от ЭП ПЧ и сопутствующих факторов — на потенциале земли в зоне поля с напряжённостью на уровне ПДУ и выше, и при работах на потенциале провода под рабочим напряжением до 1150 кВ. Шунтирующие свойства обеспечиваются высокой электропроводностью материалов, создающих альтернативную цепь для тока со значительно более низким сопротивлением, чем сопротивление тела человека. Принцип экранирующих свойств — замкнутая электропроводящая оболочка вокруг тела («клетка Фарадея»). Исполнения: ЭП-4(0)л — для летнего периода; ЭП-4(0)з — для пониженных температур. По усмотрению изготовителя комплект может дополнительно защищать от искровых разрядов между комплектом и электропроводящими предметами под другим потенциалом (определяется по ГОСТ 12.4.172-2019, приложение А) и от аэроионов вблизи проводов ВЛ под напряжением (ГОСТ 12.4.172-2019, приложение В).

4.2 Эргономические требования — по ГОСТ ISO 13688.

4.3 Комплектация. ЭП-4(0)л: экранирующая куртка с электропроводящим капюшоном; экранирующие брюки или полукомбинезон; электропроводящий накасник; электропроводящие перчатки; электропроводящая обувь; электропроводящий экран (для работ на высоте и под напряжением в электроустановках от 220 кВ); контактный зажим выравнивания/уравнивания потенциала. ЭП-4(0)з — то же, но куртка и брюки/полукомбинезон с теплоизоляционной подкладкой (притачной и/или съёмной), перчатки — с утеплёнными рукавицами, обувь утеплённая. Куртку с капюшоном и брюки/полукомбинезон допускается заменять экранирующим комбинезоном с капюшоном.

4.4 Требования к электропроводящим материалам

4.4.1 Материал — нетканый, тканый или трикотажный, с электропроводящими нитями в продольном и поперечном направлениях; расстояние между соседними нитями (в осях) — не более 1 мм.

4.4.2 Удельное поверхностное сопротивление ткани до и после 10 циклов стирки/химчистки — не более 10 Ом. Сопротивление электропроводящей ленты (образец длиной 1 м при общей длине 1,1 м) — не более 0,1 Ом до и после 10 циклов.

4.4.3 Сопротивление ленты после протекания тока 40 А в течение 20 с — не более 0,1 Ом; допускается применять более одной ленты.

4.4.4 Разрывная нагрузка ткани по основе и утку — не менее 800 Н; раздирающая — не менее 40 Н. Для пакета материалов требование — только к материалу верха.

4.4.5 Ограниченное распространение пламени: при воздействии пламени 10 с — без горящих и плавящихся остатков, остаточное горение и тление — не более 2 с; для пакета материалов — требование к материалу верха; соединительные швы огнестойкие.

4.4.6 Воздухопроницаемость материала летних комплектов — не менее 30 дм³/(м²·с); зимних — по ГОСТ 12.4.303.

4.4.7 Верхний слой — водо- и маслоотталкивающий по ГОСТ 12.4.280-2014 (п. 5.4.2.1).

4.4.9 Эффективность экранирования ткани — коэффициент по ГОСТ 12.4.172-2019 (п. 4.4.8).

4.5 Требования к одежде

4.5.1 Конструкция обеспечивает надёжное электрическое соединение деталей кроя электропроводящей лентой; соединение элементов — через ЭПКВ. Основные детали кроя (кроме накладных) — из электропроводящего материала, образуют электрически непрерывный экранирующий слой. Предусмотрены меры надёжности соединения (дублирование кнопок и проводников, металлические застёжки), отражённые в документации изготовителя. Один-два контактных зажима выравнивания/уравнивания потенциала располагают спереди в карманах куртки/комбинезона, со струбциной или зажимом типа «крокодил» на конце (рисунок 1). Конструкция не должна ограничивать подвижность работающего.

4.5.2 Одежду шьют на типовые фигуры мужчин и женщин по ГОСТ 31396, 31397, 31399, 31400; размеры — сдвоенные значения роста и обхвата груди (плечевые/поясные изделия) или рост и сдвоенный обхват груди (плечепоясные). Электропроводящий накасник — универсальный, совместим со стандартными типами и размерами касок.

4.5.3 Изолирующий слой по всей поверхности куртки и брюк/полукомбинезона (или комбинезона) исключает контакт тела с электропроводящим материалом и металлической фурнитурой; сопротивление изолирующего слоя не нормируется.

4.5.4 Сопротивление одежды в сборе и её элементов — не более 0,5 Ом при выпуске с предприятия; не более 10 Ом в течение всего срока эксплуатации.

4.5.5 Стирка/химчистка — по ГОСТ ISO 6330, ГОСТ ISO 3175-2 или иным стандартным процессам по указаниям изготовителя; сопротивление и экранирующие свойства до и после 10 циклов не должны выходить за пределы 4.4.2, 4.5.4, 4.4.9, 4.9.2.

4.6 Электропроводящая обувь — конструкция по ГОСТ 12.4.172-2019 (п. 4.6.1); размеры — по ГОСТ 11373; сопротивление обуви с электропроводящей подошвой — не более 10 кОм.

4.7 Электропроводящие перчатки — конструкция по ГОСТ 12.4.172-2019 (п. 4.7.1); сопротивление — не более 30 Ом.

4.8 Электропроводящий экран — конструкция по ГОСТ 12.4.172-2019 (п. 4.8.1); сопротивление — не более 10 Ом.

4.9 Требования к комплектам

4.9.1 Комплект создаёт электропроводящую оболочку вокруг тела из отдельных электрически соединённых элементов; каждый элемент — не менее двух соединений ЭПКВ (металлический проводник, металлические кнопки); ЭПКВ гибкие, не поддающиеся излому, с надёжным электрическим контактом. Защитные свойства обеспечены конструкцией (ЭПКВ, швы, электрический контакт деталей кроя, стабильность свойств материалов); самопроизвольное нарушение контакта исключено. Комплект применяют с каской, на которую надевают накасник или капюшон; в электроустановках от 220 кВ комплект без электропроводящего капюшона не допускается.

4.9.2 Коэффициент экранирования — не менее 60 дБ, на полностью собранном комплекте до и после 10 циклов стирки/химчистки.

4.9.3 Ток через тело электропроводящего манекена в комплекте при токе через комплект не менее 30 А в течение 60 с — не более 6 мА, без возгорания.

4.9.4 Санитарно-гигиенические требования — по техническим регламентам и НД государства, принявшего стандарт (приложение Б).

4.9.5 Теплоизоляционные свойства — по оценке теплового состояния человека согласно ТР ТС 019/2011 (приложение 3, таблица 2, п. 4) и МУК 4.3.1895-04.

4.9.6 При шаговом напряжении 150 В ток через тело человека в комплекте — менее 6 мА; комплект не должен получать повреждений (задымление, возгорание, разрушение ткани).

4.9.7 Срок сохранения защитных свойств — не менее 18 месяцев. После 10 циклов стирки/химчистки: раздирающая и разрывная нагрузка, воздухопроницаемость верхнего слоя (летние комплекты) — снижение не более 20 %; изменение размеров ткани — не более ± 3 % по длине и ширине.

4.10 Маркировка — на изделии или трудноудаляемой этикетке и на упаковке, по техническим регламентам/НД, ГОСТ 12.4.115, ГОСТ 10581-91 (раздел 1); обозначение защитных свойств элементов — по ГОСТ 12.4.103.

4.11 Упаковка — индивидуальная, с защитой от влаги; в каждую вкладывают руководство по эксплуатации и технический паспорт.

5 Методы испытаний (сведены по группам; полные условия и оборудование — в источнике)

Виды испытаний: типовые (5.1–5.6) — при разработке и существенном изменении конструкции; приёмо-сдаточные (5.2.1–5.2.3, 5.6.1) — на каждом образце при выпуске; периодические (5.2–5.5, 5.6.1, 5.6.5, 5.6.6) — при инспекционном контроле. Отбор образцов — по ГОСТ 31814 (в РФ — ГОСТ Р 58972-2020) и НД.

• 5.1 Электропроводящие материалы — сопротивление ткани (5.1.1, по ГОСТ 12.4.172-2019 п. 5.1.1, норма 4.4.2); разрывная/раздирающая нагрузка (5.1.2, по ГОСТ ISO 13934-1 и ГОСТ 3813); ограниченное распространение пламени (5.1.3, по ГОСТ ISO 15025, процедура А); водо- и маслоотталкивание (5.1.4, ГОСТ ISO 4920 и ГОСТ 12.4.280-2014 п. 6.17); воздухопроницаемость (5.1.5, ГОСТ 12088); изменение размеров после стирки/химчистки (5.1.6, ГОСТ ISO 5077 / ГОСТ ISO 3759); сопротивление ленты (5.1.7, по ГОСТ 12.4.172-2019 п. 5.1.7); способность ленты выдерживать ток 40 А 20 с (5.1.8 — условия 18–26 °C, 84–106 кПа, влажность до 50 %; образец 1,1 м; оборудование — амперметр, микроомметр, нагрузочный трансформатор, автотрансформатор, испытательная рамка из медных пластин 0,2×0,1 м с расстоянием 1 м, рисунок 2; оператор — группа по электробезопасности не ниже II; результат — сопротивление после протекания тока, норма 4.4.3); устойчивость ткани к чистке (5.1.9 — через 5.1.1 и 5.1.10 до/после 10 циклов); коэффициент экранирования ткани (5.1.10, по ГОСТ 12.4.172-2019 п. 5.1.9, норма 4.4.9).
• 5.2 Одежда — соответствие комплектации и отсутствие дефектов, визуально (5.2.1); сопротивление элементов одежды (5.2.2, по ГОСТ 12.4.172-2019 п. 5.2.2, норма 4.5.4); сопротивление одежды в сборе (5.2.3, по ГОСТ 12.4.172-2019 п. 5.2.3, норма 4.5.4); устойчивость к стирке/химчистке (5.2.4 — через 5.2.2, 5.2.3, 5.6.5 до/после 10 циклов).
• 5.3 Электропроводящая обувь — визуальный контроль дефектов и ЭПКВ; сопротивление — по ГОСТ 12.4.172-2019 (п. 5.3.1), норма 4.6.3.
• 5.4 Электропроводящие перчатки — визуальный контроль; сопротивление — по ГОСТ 12.4.172-2019 (п. 5.4.1), норма 4.7.2.
• 5.5 Электропроводящий экран — визуальный контроль, размер ячейки — линейкой по ГОСТ 427; сопротивление — по ГОСТ 12.4.172-2019 (п. 5.5.1), норма 4.8.1.
• 5.6 Комплект в сборе — визуальный контроль комплектности, маркировки, целостности материалов, швов, ЭПКВ, отсутствия коррозии (5.6.1); токсиколого-гигиеническая оценка материалов на этапе постановки на производство (5.6.2); оценка теплового состояния человека по ГОСТ 12.4.067 (5.6.3); коэффициент экранирования — по ГОСТ 12.4.172-2019 (п. 5.6.5), норма 4.9.2 (5.6.5); измерение тока для эффективности шунтирующих свойств (5.6.6) — на полностью собранном комплекте до и после 10 циклов стирки/химчистки, по трём схемам: «рука-рука», «рука-нога» (рисунки 4–5), «нога-нога» через ванны с раствором соли (рисунок 6); манекен с сопротивлением поверхности не более 1 Ом и четырьмя клеммами A–D (рисунок 3); ток через комплект — 30 А для ЭП-4(0) или 3 А для комплектов по ГОСТ 12.4.172, напряжение до 150 В для схемы «нога-нога»; цепь держат замкнутой 60 с, фиксируют ток на 60-й секунде; оператор — группа по электробезопасности не ниже II; результат — соответствие нормам 4.9.3, 4.9.6.
• Оформление результатов испытаний — по приложению А, в соответствии с подразделом 7.8 ГОСТ ISO/IEC 17025-2019.

6 Транспортирование и хранение

Транспортируют по ГОСТ 10581-91 (раздел 3) в картонных коробках любым транспортом с защитой от влаги, механических повреждений, технических масел и агрессивных сред; допускается в автофургонах, контейнерах, вагонах (с влагозащитной выстилкой); в районы Крайнего Севера — по ГОСТ 15846. Хранят по ГОСТ 10581-91 (раздел 4): электропроводящий материал может окисляться при длительном воздействии атмосферной влаги, поэтому упаковка обеспечивает максимальную защиту от влаги; хранение — в крытых складских помещениях без прямого солнца, при температуре 18–26 °C и относительной влажности до 50 %; расстояние от пола до нижней полки стеллажа — не менее 0,2 м, от стен — не менее 0,2 м, от отопительных приборов — не менее 1 м, между стеллажами — не менее 0,7 м. Одежду в эксплуатации хранят на плечиках; электропроводящие перчатки — разложенными на стеллажах для просушки, подвешивание за ЭПКВ запрещено.

Приложение А (справочное). Результаты испытаний оформляют отчётом (протоколом) по подразделу 7.8 ГОСТ ISO/IEC 17025-2019.

Приложение Б (справочное). Технические регламенты и НПА государств СНГ: ТР ТС 019/2011 «О безопасности средств индивидуальной защиты» — применяется в Армении, Беларуси, Казахстане, Киргизии, России.

Рисунки:

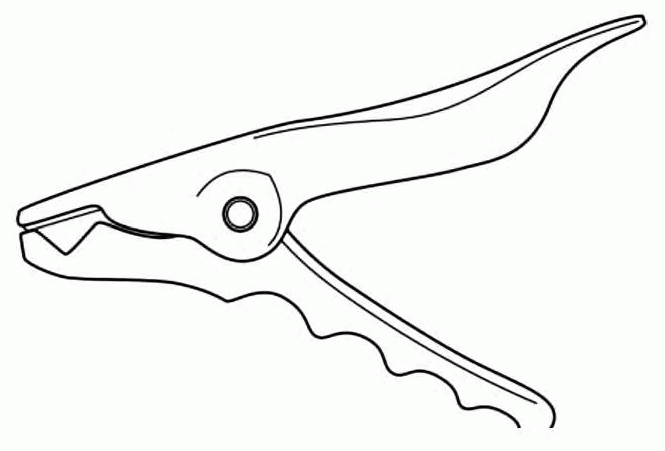

Рисунок 1 — соединительный зажим типа «крокодил»

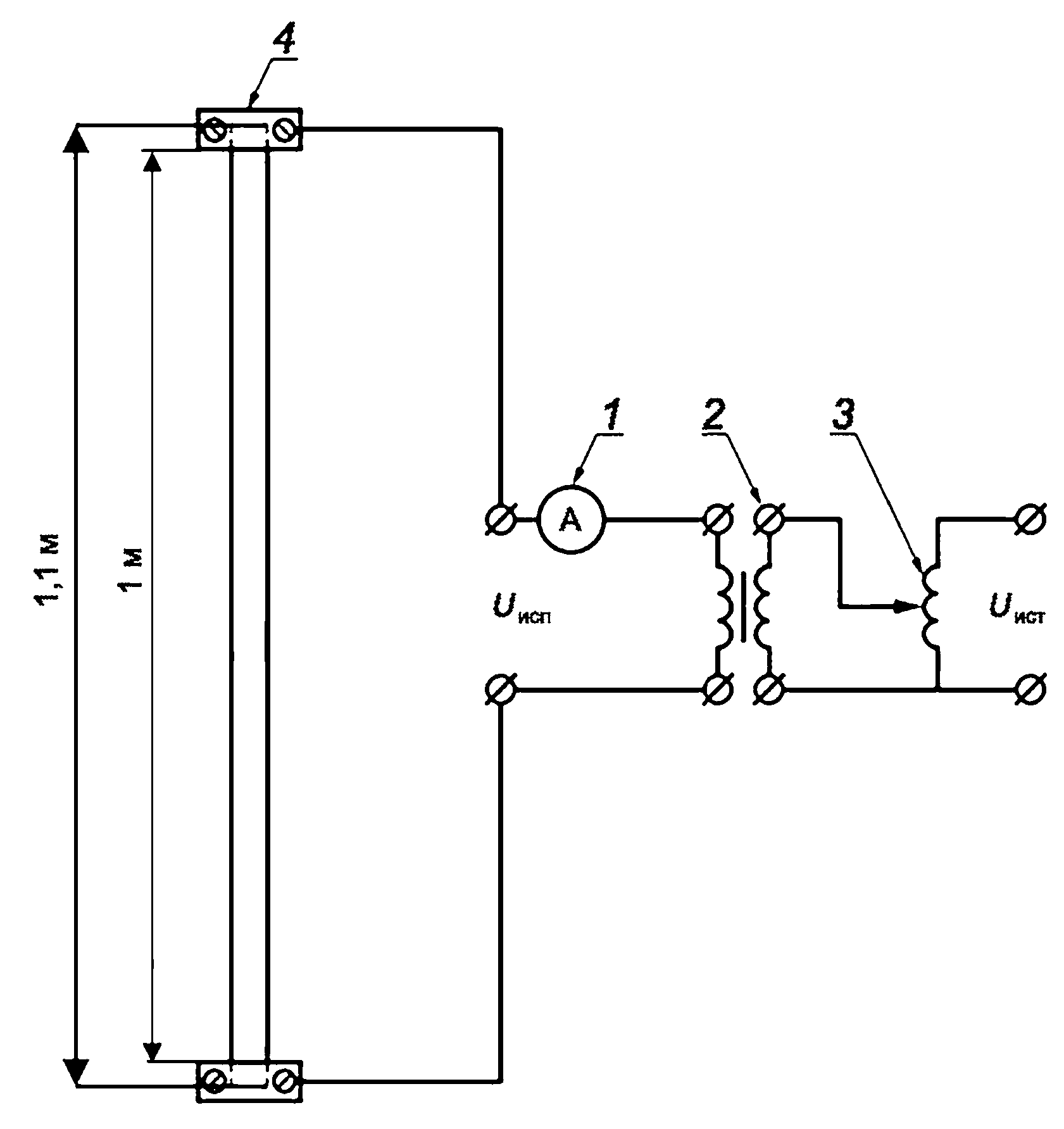

Рисунок 2 — схема испытаний электропроводящей ленты: 1 — амперметр; 2 — нагрузочный трансформатор; 3 — автотрансформатор; 4 — испытательная рамка

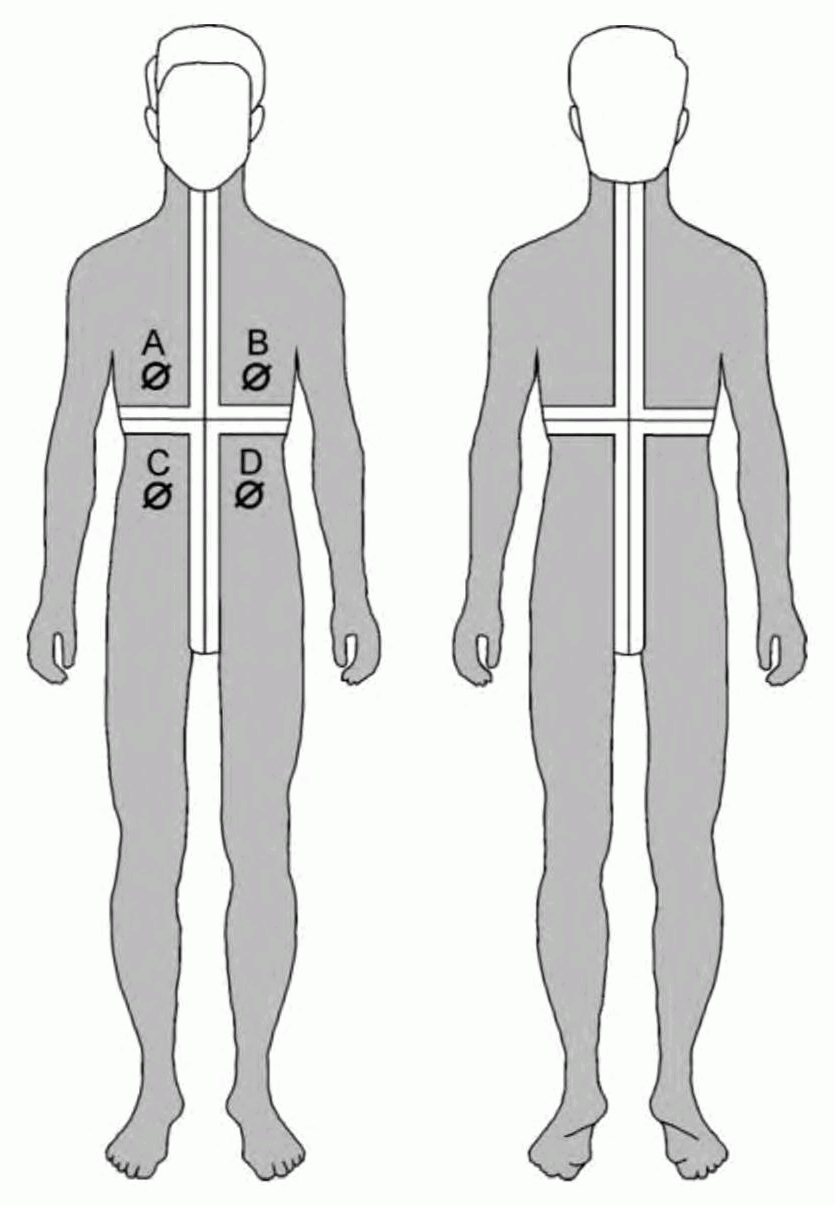

Рисунок 3 — испытательный манекен (вид спереди и сзади)

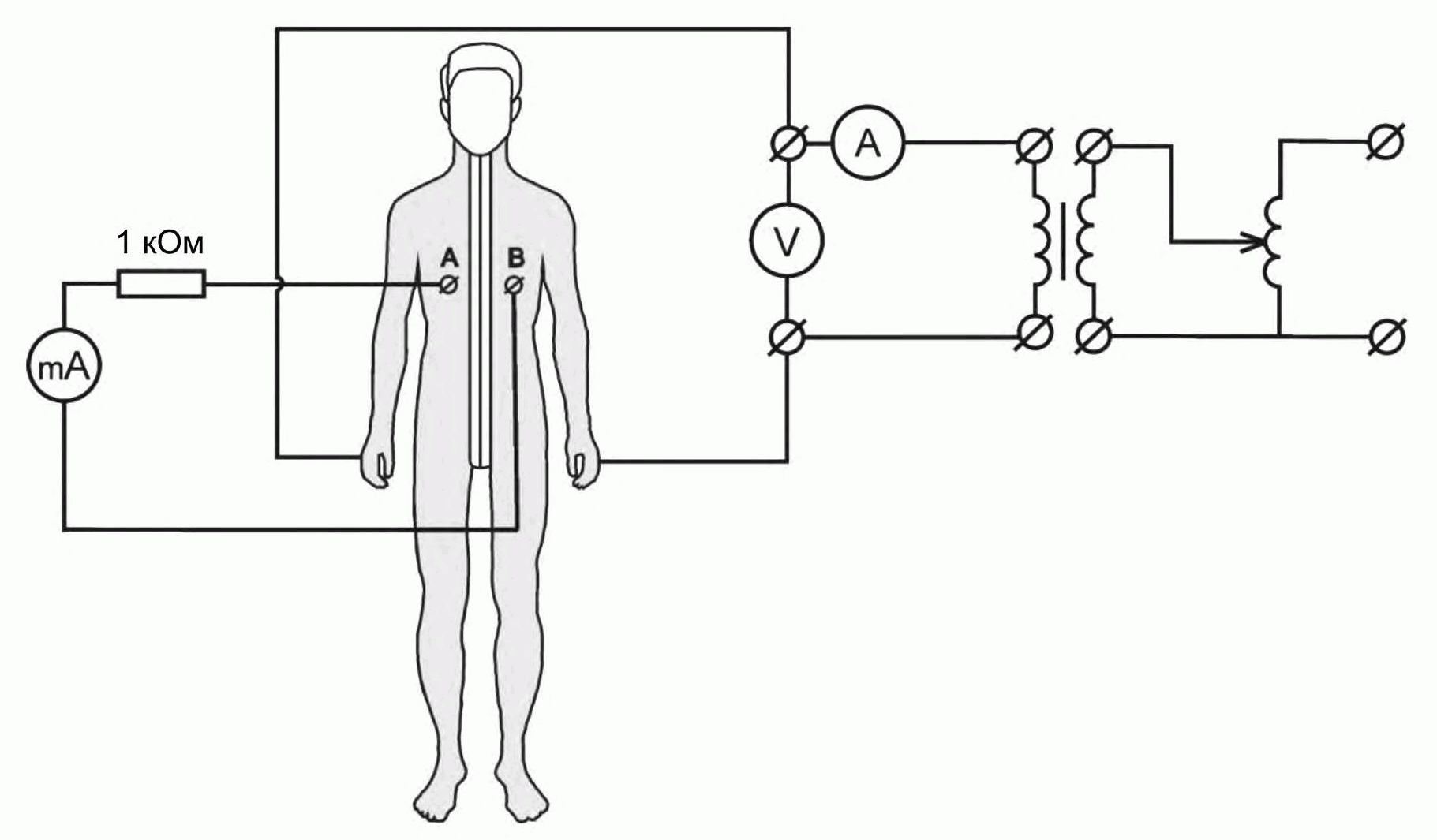

Рисунок 4 — схема измерений тока через манекен по пути «рука-рука»

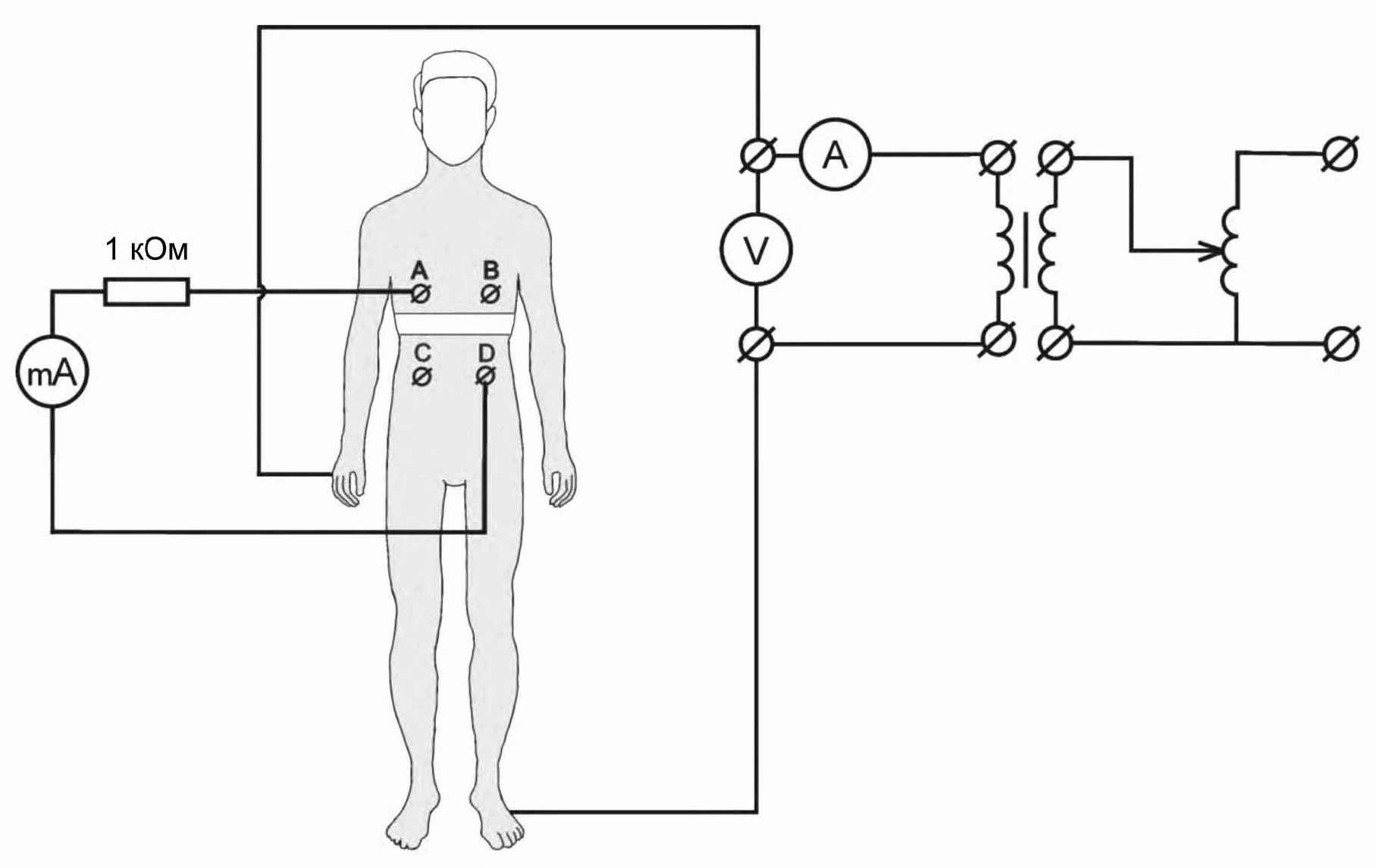

Рисунок 5 — схема измерений тока через манекен по пути «рука-нога»

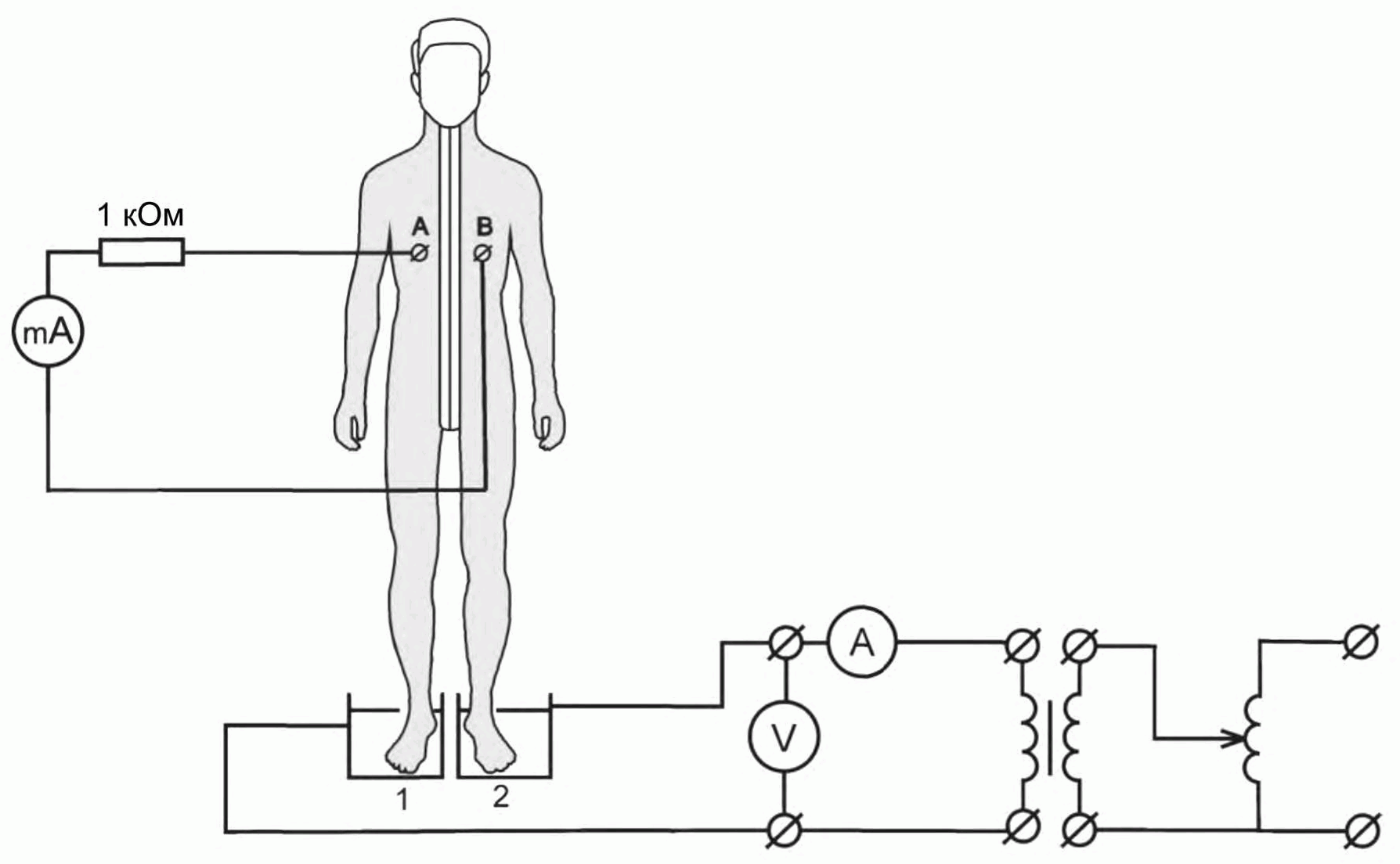

Рисунок 6 — схема измерений тока через манекен по пути «нога-нога»: 1, 2 — ванны с раствором поваренной соли
