ГОСТ 12.4.172-2019 ​

Коротко: межгосударственный стандарт устанавливает общие технические требования и методы испытаний для индивидуальных экранирующих комплектов ЭП-1, ЭП-3 и ЭП-4 — средств индивидуальной защиты электротехнического персонала от вредного воздействия электрического поля промышленной частоты на закрытых и открытых распределительных устройствах и воздушных линиях электропередачи, в том числе при работах на потенциале провода под напряжением. Персонал, которому положен такой комплект, проходит обучение по электробезопасности и обучение применению СИЗ по рабочему месту; как подобрать тип, надеть и проверить комплект — в блоке курса «Экранирующий комплект от электрического поля промышленной частоты».

Полное наименование. Межгосударственный стандарт ГОСТ 12.4.172-2019 «Система стандартов безопасности труда. Средства индивидуальной защиты от электрических полей промышленной частоты. Комплекты индивидуальные экранирующие. Общие технические требования. Методы испытаний»; принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30.07.2019 № 120-П); введён в действие как национальный стандарт РФ приказом Росстандарта от 27.08.2019 № 529-ст.

Орган-издатель. Межгосударственный совет по стандартизации, метрологии и сертификации (МГС); разработан ФГБНУ «НИИ медицины труда имени академика Н. Ф. Измерова»; на территории РФ — Росстандарт.

Дата введения. 01.09.2020.

Срок действия. Действует; данных об отмене на 2026-09-24 нет. Официальный статус на protect.gost.ru не проверялся (см. .problemy.yaml).

Редакция. С Изменением № 1, действующим с 01.08.2025 (учтено в тексте — изменённые пункты отмечены). Взамен ГОСТ 12.4.172-2014.

О чём документ ​

Стандарт распространяется на индивидуальные экранирующие комплекты и их элементы, которые защищают электротехнический персонал от вредного воздействия электрического поля промышленной частоты высоковольтных электроустановок — закрытых и открытых распределительных устройств, воздушных линий электропередачи классом напряжения до 1150 кВ, в том числе при работах на потенциале провода под напряжением. Стандарт устанавливает общие технические требования и методы испытаний для комплектов типов ЭП-1, ЭП-3 и ЭП-4 (раздел 1). Принцип защиты — создание вокруг тела пользователя замкнутой электропроводящей оболочки («клетка Фарадея»), общий для всех типов комплекта (п. 4.1).

Ключевые положения и сроки ​

  • Область применения (раздел 1) — экранирующие комплекты ЭП-1, ЭП-3, ЭП-4 для защиты от ЭП ПЧ на высоковольтных электроустановках, включая работы на потенциале провода на ВЛ до 1150 кВ.
  • Классификация по назначению (п. 4.1): ЭП-1 — работы на потенциале земли в летний период; ЭП-3 — то же в условиях пониженных температур; ЭП-4 летний/зимний — работы на ВЛ до 1150 кВ как на потенциале земли, так и на потенциале провода под напряжением. ЭП-1 и ЭП-3 защищают также от поражения током наведённого напряжения; ЭП-4 — дополнительно от воздействия ЭП ПЧ вблизи токоведущих частей.
  • Дополнительные виды защиты по усмотрению изготовителя (п. 4.1) — стойкость к искровым разрядам между комплектом и посторонними предметами (для ЭП-1, ЭП-3 — приложение А; для ЭП-4 в момент переноса потенциала провода — приложение Б); защита от аэроионов вблизи проводов ВЛ (для ЭП-4 — приложение В); защита от шагового напряжения при аварийной ситуации — при соответствии требованиям ГОСТ 12.4.283-2019 (п. 4.9.6).
  • Состав комплекта ЭП-1 (п. 4.3) — экранирующая куртка с электропроводящим капюшоном; брюки или полукомбинезон; электропроводящий накасник; электропроводящие перчатки; электропроводящая обувь; контактный зажим выравнивания/уравнивания потенциала (присоединяется к контуру заземления). ЭП-3 — то же плюс теплоизоляционная подкладка одежды и утеплённые рукавицы/обувь. ЭП-4 (летний/зимний) — то же, что ЭП-1/ЭП-3, плюс электропроводящий экран лица (для работ под напряжением в электроустановках от 220 кВ); зажим у ЭП-4 присоединяют к проводам ВЛ или металлическим частям площадки под напряжением.
  • Электрическое сопротивление электропроводящей ткани (п. 4.4.2) — не более 10 Ом до и после 10 циклов стирки/химчистки; электропроводящей ленты — не более 0,2 Ом (на участке образца 1 м).
  • Разрывная и раздирающая нагрузка ткани (п. 4.4.3) — не менее 800 Н и 40 Н по основе и утку соответственно.
  • Коэффициент экранирования электропроводящей ткани (п. 4.4.8) — не менее 80 дБ, до и после 10 циклов стирки/химчистки.
  • Изолирующий слой одежды (п. 4.5.3) — по всей поверхности куртки и брюк/полукомбинезона, исключает контакт тела с электропроводящим материалом и фурнитурой; сопротивление изолирующего слоя не нормируется.
  • Сопротивление одежды в сборе (п. 4.5.4) — не более 10 Ом как при выпуске с предприятия, так и в течение всего срока эксплуатации.
  • Электропроводящая обувь (п. 4.6.1) — ботинки на электропроводящей подошве, верх из кожи или иного материала без распространения пламени, межподкладка из электропроводящей ткани по всей внутренней поверхности верха, подкладка — из непроводящего материала (изоляция ноги); сопротивление — не более 10 кОм (п. 4.6.3).
  • Электропроводящие перчатки (п. 4.7.1) — ладонная и тыльная части из комплексной пряжи или электропроводящей ткани с изолирующим слоем; сопротивление — не более 30 Ом (п. 4.7.2).
  • Электропроводящий экран (п. 4.8) — размер ячейки сетчатого/решётчатого экрана не более 2 мм в свету, конструкция препятствует прикосновению лица к электропроводящей поверхности; сопротивление — не более 10 Ом.
  • Требования к комплекту в сборе (п. 4.9.1) — все элементы соединены не менее чем двумя соединениями ЭПКВ; в электроустановках от 110 кВ и выше комплекты ЭП-1 и ЭП-3 без электропроводящего капюшона не допускаются.
  • Защита от наведённого напряжения (п. 4.9.2) — ток через тело человека в комплекте не должен превышать 6 мА при токе через комплект не менее 3 А; комплект выдерживает воздействие тока не менее 60 с без повреждений (задымление, возгорание, разрушение ткани).
  • Коэффициент экранирования комплекта (п. 4.9.5) — не менее 30 дБ для ЭП-1 и ЭП-3, не менее 60 дБ для ЭП-4; проверяют на собранном комплекте до и после 10 циклов стирки/химчистки.
  • Срок сохранения защитных свойств (п. 4.9.6) — не менее 18 месяцев; после 10 циклов стирки/химчистки раздирающая и разрывная нагрузка и воздухопроницаемость верхнего слоя (летние комплекты) не должны снижаться более чем на 20 %, изменение размеров ткани — не более ± 3 %.
  • Хранение (раздел 6) — при температуре 18–26 °C и относительной влажности 40–60 %, в тёплом, сухом, хорошо вентилируемом помещении. Одежду в эксплуатации хранят на плечиках; электропроводящие перчатки — разложенными на стеллажах для просушки; подвешивать перчатки за электропроводящий контактный вывод запрещено.
  • Стойкость к искровым разрядам (приложение А, для ЭП-1 и ЭП-3, если заявлено изготовителем) — напряжение между комплектом и телом человека при разряде не должно превышать 12 В (действующее значение) или 17 В (пиковое); разряды не должны нагревать ткань выше 40 °C, вызывать повреждение или возгорание.
  • Стойкость к разрядам при переносе потенциала провода (приложение Б, для ЭП-4, если заявлено) — та же методика, но при испытательном напряжении 100 кВ и длительности воздействия 10 с на каждый участок; нормы те же (не более 17 В пикового, нагрев не более 40 °C).
  • Защита от аэроионов (приложение В, для ЭП-4 с электропроводящим экраном, если заявлено) — коэффициент защиты не менее 12 относительных единиц для тяжёлых аэроионов и не менее 3 — для лёгких.
  • Взамен (Предисловие, п. 5) — ГОСТ 12.4.172-2014.

Частые вопросы ​

Чем ЭП-4 отличается от ЭП-1 и ЭП-3? ​

ЭП-1 (летний) и ЭП-3 (для пониженных температур) предназначены для работ на потенциале земли. ЭП-4 (летний и зимний) рассчитан на работы на воздушных линиях до 1150 кВ — как на потенциале земли, так и на потенциале провода под напряжением, поэтому к нему предъявляют более высокие требования: коэффициент экранирования не менее 60 дБ против 30 дБ у ЭП-1/ЭП-3 (п. 4.9.5), и в его состав по мере необходимости входит электропроводящий экран лица (п. 4.3).

С какого класса напряжения обязателен электропроводящий капюшон? ​

Для комплектов ЭП-1 и ЭП-3 — начиная с электроустановок 110 кВ и выше конструкция без электропроводящего капюшона не допускается (п. 4.9.1). Это ниже порога 220 кВ, с которого в состав комплекта включают ещё и электропроводящий экран лица (п. 4.3) — у этих двух требований разные пороги, их не стоит путать.

Комплект ЭП-4 защищает от поражения шаговым напряжением? ​

Сам по себе ГОСТ 12.4.172-2019 такое требование не устанавливает. Защиту от шагового напряжения при аварийной ситуации комплекты ЭП-1, ЭП-3, ЭП-4 могут обеспечивать только при соответствии требованиям ГОСТ 12.4.283-2019, п. 4.9.6 — для целенаправленной защиты от наведённого и шагового напряжения на контактной сети и ВЛ со снятием напряжения предназначен отдельный шунтирующий комплект ЭП-4(0) по тому же стандарту.

Связь с другими НПА ​

Связки с базой знаний ​

Полный текст документа ​

Приведён по тексту официальной публикации (с учётом Изменения № 1, действующего с 01.08.2025) с максимальной редактурой: служебные пометки об истории правок убраны и сведены к одной оговорке о редакции, нумерация пунктов и приложений сохранена. Раздел 5 (методы испытаний — около 1300 строк исходника: подробные условия, аппаратура, требования к операторам и обработка результатов для каждого измерения) передан сжатым пересказом по группам с сохранением всех методов, ссылок и нормируемых показателей — это методика испытательных лабораторий, а не условия применения комплекта на рабочем месте; часть формул (обработка результатов измерения сопротивления и коэффициента экранирования) в исходной выгрузке заменена изображениями без текстового представления. Разделы 1–4 (область применения, термины, технические требования) и 6 (хранение), а также приложения А, Б, В (дополнительная защита) и Е приведены полностью.

Полный текст ГОСТ 12.4.172-2019 (с Изменением № 1)

Межгосударственный стандарт ГОСТ 12.4.172-2019 «Система стандартов безопасности труда. Средства индивидуальной защиты от электрических полей промышленной частоты. Комплекты индивидуальные экранирующие. Общие технические требования. Методы испытаний» (введён в действие приказом Федерального агентства по техническому регулированию и метрологии от 27 августа 2019 г. № 529-ст)

МКС 13.340.10. Дата введения — 1 сентября 2020 г. Взамен ГОСТ 12.4.172-2014.

Ниже — текст в редакции Изменения № 1, действующего с 1 августа 2025 г.

Введение

При работах по обслуживанию и эксплуатации электросетевых объектов персонал может подвергаться воздействию электрических полей промышленной частоты (ЭП ПЧ), напряжённость которых превышает предельно допустимые уровни (ПДУ). В основе биологического действия ЭП ПЧ на человека — влияние наведённого электрического тока на возбудимые структуры организма. Возможно дополнительное влияние токов стекания, ёмкостных токов, электрических разрядов, а при работах на потенциале провода под напряжением — факторов коронного разряда, включая аэроионизацию. При превышении ПДУ и невозможности иных принципов защиты применяют средства индивидуальной защиты — индивидуальные экранирующие комплекты для электротехнического персонала.

1 Область применения

Стандарт распространяется на индивидуальные экранирующие комплекты и их элементы, предназначенные для защиты электротехнического персонала от вредного воздействия ЭП ПЧ высоковольтных электроустановок — ЗРУ, ОРУ, ВЛ классом напряжения до 1150 кВ, в том числе при работах на потенциале провода под напряжением. Устанавливает общие технические требования и методы испытаний для комплектов типов ЭП-1, ЭП-3, ЭП-4.

2 Нормативные ссылки — ГОСТ ISO 3175-2 (уход, чистка); ГОСТ ISO 3759 (подготовка проб для испытаний на изменение размеров); ГОСТ ISO 4920 (устойчивость к поверхностному смачиванию); ГОСТ ISO 5077 (изменение размеров после стирки/сушки); ГОСТ ISO 6330 (домашняя стирка и сушка); ГОСТ ISO 13688 (защитная одежда, общие требования); ГОСТ ISO 13934-1 (свойства тканей при растяжении); ГОСТ ISO 15025 (ограниченное распространение пламени); ГОСТ ISO/IEC 17025-2019 (компетентность лабораторий); ГОСТ 12.4.067 (теплосодержание человека в СИЗ); ГОСТ 12.4.103 (классификация спецодежды и СИЗ ног/рук); ГОСТ 12.4.115 (маркировка СИЗ); ГОСТ 12.4.280-2014 (защита от загрязнений и мех. воздействий); ГОСТ 12.4.283-2019 (шунтирующие экранирующие комплекты); ГОСТ 12.4.303 (защита от пониженных температур); ГОСТ 427 (линейки измерительные); ГОСТ 3813 (разрывные характеристики тканей); ГОСТ 10581-91 (маркировка, упаковка, хранение швейных изделий); ГОСТ 11373 (размеры обуви); ГОСТ 12088 (воздухопроницаемость); ГОСТ 15846 (упаковка для Крайнего Севера); ГОСТ 31396, 31397, 31399, 31400 (классификация типовых фигур); ГОСТ 31814 / в РФ ГОСТ Р 58972-2020 (отбор образцов).

3 Термины, определения и сокращения

3.1.1 электропроводящий материал — материал из электропроводящих и неэлектропроводящих нитей, нетканый, тканый или трикотажный.

3.1.2 пакет материалов — совокупность материалов многослойного элемента экранирующей одежды в точности, как в конструкции готового элемента.

3.1.3 электропроводящая ткань — основной электропроводящий материал для изготовления экранирующей одежды, тканый.

3.1.4 электропроводящая лента — полоса электропроводящего материала для усиления электропроводящих свойств комплекта.

3.1.5 электропроводящий контактный вывод (ЭПКВ) — несъёмная часть элементов комплекта для их надёжного электрического соединения, включающая электропроводящую ленту повышенной проводимости с фурнитурой.

3.1.6 контактный зажим выравнивания/уравнивания потенциала — элемент комплекта со свободным концом (зажим «крокодил» или аналог) для соединения с потенциалом земли или электроустановки.

3.1.7 электропроводящий накасник — средство защиты головы из электропроводящей ткани, надеваемое на каску и соединённое с курткой/комбинезоном.

3.1.8 экранирующая одежда — специальная защитная электропроводящая одежда для защиты тела от ЭП ПЧ. Элементы: куртка с электропроводящим капюшоном (при необходимости — с теплоизоляционной подкладкой), брюки/полукомбинезон (аналогично), электропроводящий накасник; соединяются ЭПКВ. Основные детали кроя — перед, спинка, рукава, манжеты, воротник, капюшон, половинки брюк/полукомбинезона, притачной пояс.

3.1.9 электропроводящие перчатки — средства защиты рук из электропроводящего материала с ЭПКВ.

3.1.10 электропроводящая обувь — средства защиты ног из электропроводящего материала с ЭПКВ.

3.1.11 электропроводящий экран — средство защиты лица (металлизированный щиток, сетка, металлический каркас) из электропроводящего материала, соединённое с элементом одежды.

3.1.12 индивидуальный экранирующий комплект — СИЗ от ЭП ПЧ, состоящее из элементов, электрически соединённых ЭПКВ: экранирующая одежда, электропроводящие перчатки и обувь, контактные зажимы, электропроводящий экран (при необходимости работы на ВЛ от 220 кВ).

3.1.13 диэлектрический испытательный манекен — манекен с антропометрией взрослого человека из диэлектрических материалов с полостью для измерительных приборов.

3.1.14 коэффициент экранирования — степень снижения интенсивности внешнего ЭП ПЧ комплектом или материалом, в дБ.

3.1.15 материал верха — материал внешнего слоя элемента экранирующей одежды.

3.2 Сокращения: ЭП ПЧ — электрическое поле промышленной частоты; ПДУ — предельно допустимый уровень; ВЛ — воздушные линии электропередачи; ЭПКВ — электропроводящий контактный вывод; НД — нормативный документ.

4 Общие технические требования

4.1 Принцип действия и виды комплектов. Независимо от классификации принцип защиты — замкнутая электропроводящая оболочка вокруг тела («клетка Фарадея»). Комплекты подразделяют: а) для работ на потенциале земли в зоне ЭП ПЧ на уровне ПДУ и выше — ЭП-1 (летний), ЭП-3 (пониженные температуры); б) для работ на ВЛ до 1150 кВ включительно, на потенциале земли и на потенциале провода — ЭП-4 летний, ЭП-4 зимний. ЭП-1 и ЭП-3 защищают от непосредственного воздействия ЭП ПЧ и от поражения током наведённого напряжения; по усмотрению изготовителя — ещё от искровых разрядов с посторонними предметами (приложение А). ЭП-4 защищают от того же, что ЭП-1/ЭП-3, плюс от ЭП ПЧ вблизи токоведущих частей; по усмотрению изготовителя — от разрядов при переносе потенциала провода на комплект (приложение Б) и от аэроионов (приложение В). Любой из типов при соответствии ГОСТ 12.4.283-2019 (п. 4.9.6) может дополнительно защищать от шагового напряжения в аварийной ситуации.

4.2 Эргономические требования — по ГОСТ ISO 13688.

4.3 Комплектация. ЭП-1: куртка с электропроводящим капюшоном; брюки/полукомбинезон; накасник; перчатки; обувь; зажим выравнивания/уравнивания потенциала (к контуру заземления или заземлённым объектам). ЭП-3 — то же плюс теплоизоляционная подкладка одежды, утеплённые рукавицы и обувь. ЭП-4 летний — то же, что ЭП-1, плюс электропроводящий экран (для работ под напряжением в электроустановках от 220 кВ); зажим — к проводам ВЛ или металлическим частям площадки под напряжением. ЭП-4 зимний — то же, что ЭП-3, плюс экран (от 220 кВ). Куртку с капюшоном и брюки/полукомбинезон допускается заменять комбинезоном с капюшоном.

4.4 Требования к электропроводящим материалам

4.4.1 Материал — нетканый, тканый или трикотажный, нити в продольном и поперечном направлениях, расстояние между соседними нитями — не более 1 мм (кроме нитей раппорта и лент).

4.4.2 Удельное поверхностное сопротивление ткани — не более 10 Ом до и после 10 циклов стирки/химчистки. Сопротивление ленты (участок 1 м) — не более 0,2 Ом до и после 10 циклов.

4.4.3 Разрывная нагрузка ткани — не менее 800 Н по основе и утку; раздирающая — не менее 40 Н. Для пакета материалов — требование к материалу верха.

4.4.4 Ограниченное распространение пламени: при воздействии пламени 10 с — без горящих/плавящихся остатков, остаточное горение и тление — не более 2 с каждое; для пакета — требование к материалу верха; швы огнестойкие.

4.4.5 Воздухопроницаемость летних комплектов — не менее 30 дм³/(м²·с); зимних — по ГОСТ 12.4.303.

4.4.6 Верхний слой — водо- и маслоотталкивающий по ГОСТ 12.4.280-2014 (подп. 5.4.2.1).

4.4.8 Коэффициент экранирования ЭП ПЧ электропроводящей ткани — не менее 80 дБ, до и после 10 циклов стирки/химчистки.

4.5 Требования к экранирующей одежде

4.5.1 Конструкция обеспечивает надёжное электрическое соединение деталей кроя лентой; соединение элементов — ЭПКВ. Основные детали (кроме накладных) — из электропроводящего материала, образуют электрически непрерывный слой (для многослойной одежды — требование к электропроводящему слою). Предусмотрены меры надёжности соединения (дублирование кнопок/проводников, металлические застёжки), отражённые в документации изготовителя. Один-два контактных зажима — спереди в карманах куртки/комбинезона: у ЭП-1/ЭП-3 — к контуру заземления, у ЭП-4 — к проводам ВЛ или металлическим частям площадки под напряжением. На конце зажима — «крокодил» (рисунок 1) или «струбцина».

4.5.2 Одежда — по типовым фигурам мужчин и женщин (ГОСТ 31396, 31397, 31399, 31400); размеры — сдвоенные значения роста и обхвата груди (плечевые/поясные) или рост и сдвоенный обхват груди (плечепоясные). Накасник может быть универсальным, совместимым с разными касками.

4.5.3 Изолирующий слой по всей поверхности куртки и брюк/полукомбинезона (или комбинезона) исключает контакт тела с электропроводящим материалом и фурнитурой; сопротивление изолирующего слоя не нормируется.

4.5.4 Сопротивление одежды в сборе и её элементов — не более 10 Ом как при выпуске с предприятия, так и в течение всего срока эксплуатации.

4.5.5 Стирка/химчистка — по ГОСТ ISO 6330, ГОСТ ISO 3175-2 или иным процессам по указаниям изготовителя; сопротивление до/после 10 циклов — в пределах 4.5.4; экранирующие свойства — в пределах 4.9.5.

4.6 Электропроводящая обувь. 4.6.1 — ботинки на электропроводящей подошве, верх — кожа или материал без распространения пламени, межподкладка из электропроводящей ткани по всей внутренней поверхности верха; подкладка — из непроводящего материала (изоляция ноги), у зимнего варианта — утеплённая; каждая полупара снабжена ЭПКВ; межподкладка, ЭПКВ и подошва имеют надёжный контакт, не нарушаемый при деформации обуви; обувь парная, без дефектов (помятость, отставание/разрыв подкладки, отслоение подошвы). 4.6.2 — размеры по ГОСТ 11373. 4.6.3 — сопротивление обуви с электропроводящей подошвой — не более 10 кОм.

4.7 Электропроводящие перчатки. 4.7.1 — из электропроводящего материала; ладонная и тыльная части — из комплексной пряжи или электропроводящей ткани с изолирующим слоем (платировка/подкладка); снабжены ЭПКВ; без дефектов (разрывы, отверстия). 4.7.2 — сопротивление не более 30 Ом.

4.8 Электропроводящий экран. 4.8.1 — надёжный контакт с курткой/комбинезоном через накасник или капюшон; препятствует прикосновению лица к электропроводящей поверхности; размер ячейки сетки/решётки — не более 2 мм в свету; один размер для всех касок. 4.8.2 — сопротивление не более 10 Ом.

4.9 Требования к комплектам

4.9.1 Комплект создаёт электропроводящую оболочку вокруг тела из отдельных электрически соединённых элементов; каждый элемент — не менее двух соединений ЭПКВ; ЭПКВ гибкие, не поддающиеся излому, с надёжным контактом. Защитные свойства обеспечены конструкцией (ЭПКВ, швы, контакт деталей кроя, стабильность материалов); самопроизвольное нарушение контакта исключено. Комплект применяют с каской с накасником или капюшоном; в электроустановках 110 кВ и выше комплекты ЭП-1, ЭП-3 без электропроводящего капюшона не допускаются.

4.9.2 Ток через тело человека в комплекте — не более 6 мА при токе через комплект не менее 3 А; комплект выдерживает воздействие не менее 60 с без повреждений (задымление, возгорание, разрушение ткани).

4.9.3 Санитарно-гигиенические требования — по техническим регламентам и НД государства, принявшего стандарт (приложение Е).

4.9.4 Теплоизоляционные свойства — по оценке теплового состояния человека согласно ТР ТС 019/2011 (приложение 3, таблица 2, п. 4) и МУК 4.3.1895-04.

4.9.5 Коэффициент экранирования — не менее 30 дБ (ЭП-1, ЭП-3) и не менее 60 дБ (ЭП-4), на собранном комплекте до и после 10 циклов стирки/химчистки.

4.9.6 Срок сохранения защитных свойств — не менее 18 месяцев. После 10 циклов стирки/химчистки: раздирающая и разрывная нагрузка, воздухопроницаемость верхнего слоя (летние комплекты) — снижение не более 20 %; изменение размеров ткани — не более ± 3 %.

4.10 Маркировка — на изделии/этикетке и упаковке, по техническим регламентам/НД, ГОСТ 12.4.115, ГОСТ 10581-91 (раздел 1); обозначение защитных свойств — по ГОСТ 12.4.103.

4.11 Упаковка — индивидуальная, с защитой от влаги; в каждую — руководство по эксплуатации и технический паспорт.

5 Методы испытаний (пересказ по группам; полные условия, аппаратура и обработка результатов — в источнике)

Виды испытаний: типовые (5.1–5.6) — при разработке и существенном изменении конструкции; приёмо-сдаточные (5.2.1–5.2.3, 5.6.1) — на каждом изделии при выпуске; выборочные периодические (5.2–5.5, 5.6.1, 5.6.5, 5.6.6) — при инспекционном контроле. Отбор образцов — по ГОСТ 31814 (в РФ — ГОСТ Р 58972-2020) и НД.

  • 5.1 Электропроводящие материалы — удельное сопротивление ткани (5.1.1: образец-квадрат 0,1 × 0,1 м, испытательная рамка из медных пластин, микроомметр, измерения по основе и утку не менее трёх раз, норма 4.4.2); разрывная/раздирающая нагрузка (5.1.2, ГОСТ ISO 13934-1 и ГОСТ 3813); ограниченное распространение пламени (5.1.3, ГОСТ ISO 15025, процедура А); водо-/маслоотталкивание (5.1.4, ГОСТ ISO 4920 и ГОСТ 12.4.280-2014 п. 6.17); воздухопроницаемость (5.1.5, ГОСТ 12088); изменение размеров (5.1.6, ГОСТ ISO 5077/3759); сопротивление ленты (5.1.7: образец 1,1 м, рамка 0,2 × 0,1 м с расстоянием 1 м, норма 4.4.2); устойчивость ткани к чистке (5.1.8 — через 5.1.1 и 5.1.9 до/после 10 циклов); коэффициент экранирования ткани (5.1.9 — измерение напряжённости ЭП ПЧ в испытательном поле, норма 4.4.8).
  • 5.2 Экранирующая одежда — комплектность и дефекты визуально (5.2.1); сопротивление элементов одежды (5.2.2, норма 4.5.4); сопротивление одежды в сборе (5.2.3, норма 4.5.4); устойчивость к стирке/химчистке (5.2.4 — через 5.2.2, 5.2.3, 5.6.5 до/после 10 циклов).
  • 5.3 Электропроводящая обувь — сопротивление (5.3.1, норма 4.6.3).
  • 5.4 Электропроводящие перчатки — сопротивление (5.4.1, норма 4.7.2).
  • 5.5 Электропроводящий экран — сопротивление (5.5.1, норма 4.8.2).
  • 5.6 Комплект в сборе — визуальный контроль комплектности, маркировки, целостности материалов и ЭПКВ, отсутствия коррозии (5.6.1); токсиколого-гигиеническая оценка материалов на этапе постановки на производство (5.6.2); оценка теплового состояния человека по ГОСТ 12.4.067 (5.6.3); коэффициент экранирования комплекта (5.6.5 — измерение напряжённости ЭП ПЧ в испытательном поле на манекене в комплекте, норма 4.9.5); эффективность защиты от наведённого напряжения (5.6.6 — ток через диэлектрический манекен в комплекте при заданном токе через комплект, норма 4.9.2). Оформление результатов — по приложению Г, в соответствии с подразделом 7.8 ГОСТ ISO/IEC 17025-2019.

6 Транспортирование и хранение

Транспортируют по ГОСТ 10581-91 (раздел 3) в картонных коробках любым транспортом с защитой от влаги, механических повреждений, технических масел и агрессивных сред; допускается в контейнерах, выстланных бумагой (по согласованию с потребителем), ящики выстилают полиэтиленом; в районы Крайнего Севера — по ГОСТ 15846. Хранят по ГОСТ 10581-91 (раздел 4): электропроводящий материал может окисляться при длительном воздействии влаги, упаковка обеспечивает максимальную защиту от влаги при хранении до начала эксплуатации; условия хранения — температура 18–26 °C, относительная влажность 40–60 %, в тёплом, сухом, хорошо вентилируемом помещении. Одежду в эксплуатации хранят на плечиках; электропроводящие перчатки — разложенными на стеллажах для просушки, подвешивание за ЭПКВ не допускается.

Приложение А (рекомендуемое). Стойкость комплектов ЭП-1 и ЭП-3 к искровым разрядам. Проверяют в составе комплекта до и после 10 циклов стирки/химчистки на участках, наиболее плотно прилегающих к телу (плечи и локти куртки/комбинезона, колени брюк, накасник, перчатки, обувь). Комплект должен обеспечивать нечувствительность человека к разрядным процессам при выравнивании потенциала между комплектом и посторонними предметами (инструмент, машины, механизмы) — напряжение между комплектом и телом не более 12 В (действующее) или 17 В (пиковое); разряды не должны повреждать, нагревать (выше 40 °C) или воспламенять ткань. Метод: манекен с комплектом, встроенным вольтметром/осциллографом, заземление комплекта, подача 10 кВ через ограничивающее сопротивление 10 МОм от изолирующей штанги на испытуемый участок в течение 30 с, контроль температуры тепловизором/пирометром до и после.

Приложение Б (рекомендуемое). Стойкость к разрядам при переносе потенциала провода на комплект ЭП-4. Проверяют экранирующую одежду, обувь, перчатки и электропроводящий экран комплектов ЭП-4 (летний и зимний) до и после 10 циклов стирки/химчистки — та же методика, что в приложении А, но испытательное напряжение 100 кВ (изоляция ограничивающего сопротивления — на 100 кВ), длительность воздействия на каждый участок — 10 с. Нормы соответствия — те же: не более 17 В пикового напряжения, без повреждения, нагрева выше 40 °C или возгорания.

Приложение В (рекомендуемое). Определение эффективности защиты от аэроионов (для комплектов ЭП-4). Проверяют эффективность защиты дыхания человека в комплекте ЭП-4 на макете ВЛ 750 кВ (четыре провода диаметром 30 мм по углам квадрата 400 × 400 мм, подвешенные на высоте 7 м) при напряжении 433 кВ: манекен с прибором измерения концентрации аэроионов внутри головы подвешивают под проводами на расстоянии 30–50 см, измеряют концентрации лёгких (V) и тяжёлых (W) аэроионов без электропроводящего экрана и с ним; коэффициенты защиты рассчитывают как отношение концентраций без экрана и с экраном. Экран соответствует требованиям, если коэффициент защиты — не менее 12 относительных единиц для тяжёлых аэроионов и не менее 3 — для лёгких.

Приложение Г (справочное). Результаты испытаний оформляют отчётом (протоколом) по подразделу 7.8 ГОСТ ISO/IEC 17025-2019, отдельными таблицами для измерений сопротивления (ткань, лента, элементы и одежда в сборе, элементы комплекта) и для определения эффективности экранирования (ткань, комплекты).

Приложение Д (обязательное). Исключено с 01.08.2025 (Изменение № 1).

Приложение Е (справочное). Технические регламенты и НПА государств СНГ: ТР ТС 019/2011 «О безопасности средств индивидуальной защиты» — применяется в Армении, Беларуси, Казахстане, Киргизии, России.

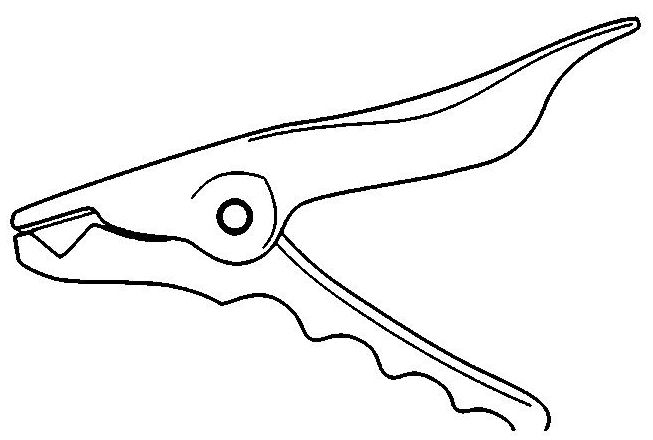

Рисунок 1 — соединительный зажим выравнивания потенциала типа «крокодил» (тот же элемент, что у шунтирующих комплектов по ГОСТ 12.4.283-2019).

Рисунок 1 — соединительный зажим выравнивания потенциала типа «крокодил»
