Электротравма
Тема 4. Меры защиты от воздействия вредных и (или) опасных производственных факторов · ~6 минут
Разбор ситуации в производственном коридоре.

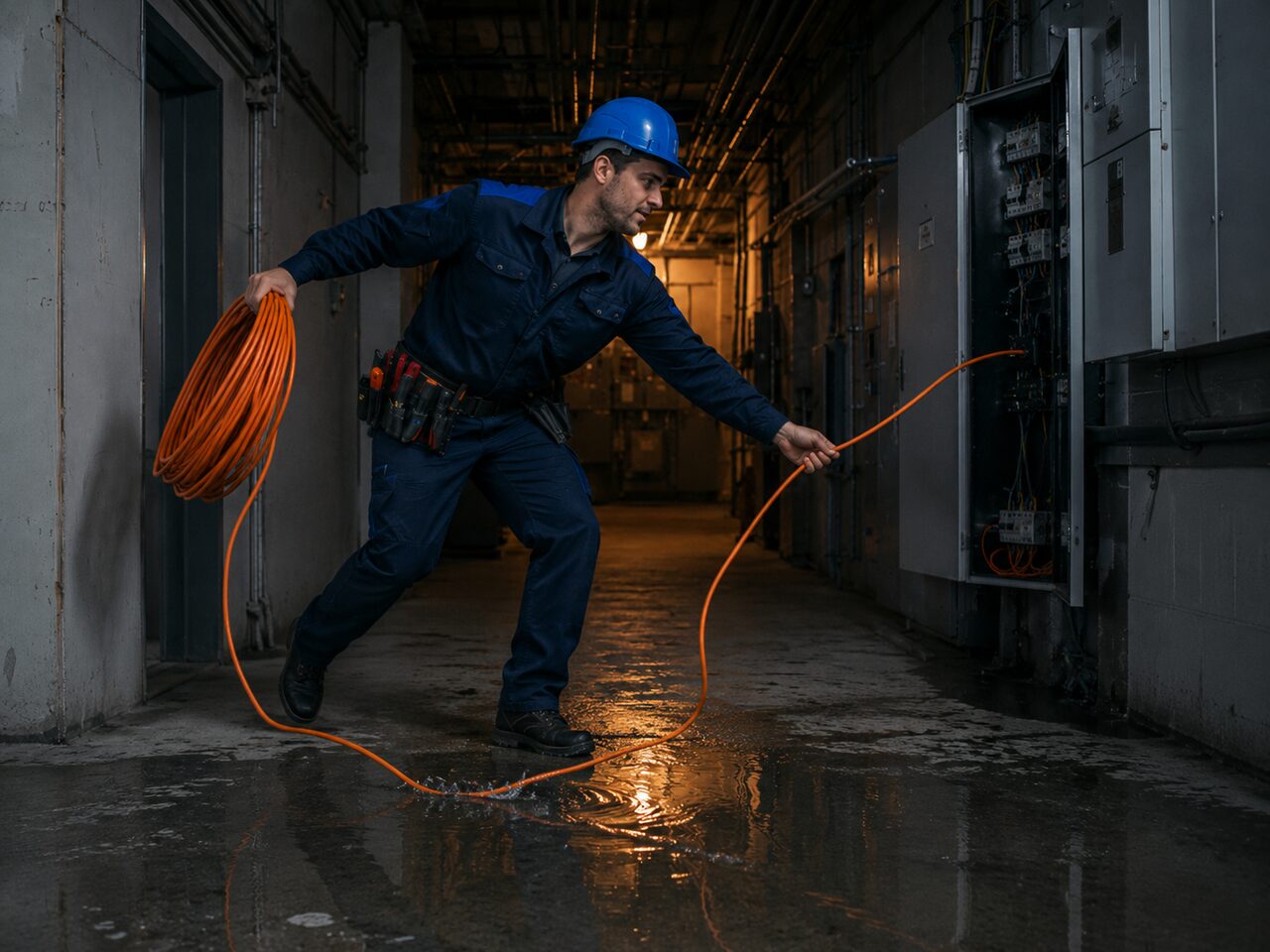

Завязка. Электрик Дима тянет оранжевый удлинитель через мокрый коридор «на один день». Спешит, насвистывает. На кабеле — повреждённый участок, в конце — открытый щиток.
Опасности в этой сцене
🔧 Практическое задание
Найдите нарушения на изображении — это практическая часть программы.
🔍 Найдите опасности прямо на сцене отмечайте их на изображении — настоящих 4; есть и ложные приманки
Сценарий «Времянка»Открытый щиток под напряжением, кабель по залитому полу, работа голыми руками рядом с током. Ток не виден и не пахнет — этим он и опасен.
Опасен не «вольтаж», а сила тока и путь через тело. Уже с 10 мА мышцы сводит судорогой, и человек не может отпустить провод — дальше всё решает время. Свыше 5 А — остановка сердца без фибрилляции. УЗО срабатывает при токе утечки 10–30 мА быстрее 0,1 с, то есть раньше, чем ток успеет стать смертельным.
Что решает исход — сила тока, путь через тело и время. Выберите путь тока и посмотрите, где порог отпускания и порог фибрилляции.
Решение
УГЛУБИ ЗНАНИЯ
Определение
Электротравма — поражение электрическим током, сопровождающееся местными и общими нарушениями здоровья. Ток относят к скрытым опасностям: его нельзя увидеть, услышать или почувствовать до момента поражения.
Нормативная база
| Документ | Что регулирует |
|---|---|
| Приказ Минтруда РФ от 15.12.2020 № 903н | Правила по охране труда при эксплуатации электроустановок |
| ГОСТ 12.1.019-2017 | Электробезопасность — общие требования и номенклатура видов защиты |
| ГОСТ 12.4.103-2020 | Одежда специальная защитная, в том числе диэлектрические СИЗ |
| ТК РФ ст. 214 | Обязанности работодателя при работах в электроустановках |
Механизмы воздействия электрического тока на организм
- Термическое действие — нагрев и ожоги тканей по пути прохождения тока; характерные «знаки тока» (метки) на коже в местах входа и выхода.
- Электролитическое действие — разложение крови и лимфы.
- Биологическое действие — судорожное сокращение мышц («неотпускающий ток»); фибрилляция желудочков сердца при прохождении тока через грудную клетку.
Пороговые значения тока — см. шкалу выше, в начале раздела «Решение».
Влажность кожи снижает электрическое сопротивление в 10–50 раз, резко увеличивая опасность.
Наиболее опасный путь тока — рука–рука или рука–нога: ток проходит через область сердца.
Тяжесть поражения определяют четыре фактора: величина тока (главный), путь тока через тело, продолжительность воздействия и состояние кожных покровов.
Обязательные условия безопасной работы
- Процедура БИОЭ (безопасная изоляция оборудования от энергии) — обязательна перед любым вмешательством в электроустановку: отключить, изолировать, обозначить, заблокировать, проверить.
- Проверка отсутствия напряжения указателем напряжения — до начала работы.
- УЗО (устройство защитного отключения) — срабатывает при токе утечки 10–30 мА за время менее 0,1 с.
- Диэлектрические средства индивидуальной защиты (СИЗ): перчатки (класс по ГОСТ 12.4.103-2020), боты, коврики.
- Работа в электроустановках — только электротехническим персоналом с группой по электробезопасности, которую требуют Правила № 903н (раздел III). Группа I присваивается неэлектротехническому персоналу — тем, у кого при работе может возникнуть опасность поражения током (п. 2.3), и права работать в электроустановках не даёт.
Защита устроена двумя слоями
Проводящие части под опасным напряжением не должны быть доступны, а доступные проводящие части не должны оказываться под опасным напряжением ни в нормальном режиме, ни при единичном повреждении (п. 4.1.4 ГОСТ 12.1.019-2017). От прямого прикосновения к токоведущим частям защищает основная защита — изоляция, оболочки, ограждения; от косвенного, когда под напряжением оказался корпус, — защита при повреждении: заземление, автоматическое отключение питания, устройство защитного отключения. Для работника отсюда три правила: не снимать и не повреждать то, что даёт основную защиту (крышки, оболочки, изоляцию); не обходить защиту при повреждении (УЗО, заземляющий контакт вилки у инструмента класса I); сработавшая защита — сигнал неисправности, о которой сообщают руководителю, а не повод включить снова.
Требования с пунктами актов
| Что требуется | Где записано |
|---|---|
| Электрические опасности: контакт с частями под напряжением (27.1); отсутствие заземления или неисправность электрооборудования (27.2); нарушение правил эксплуатации и ремонта, неприменение СИЗ (27.3); электрическая дуга (27.4); шаговое напряжение (27.5); искры статического электричества (27.6); наведённое напряжение в отключённой цепи (27.7) | Примерное положение о СУОТ, приложение № 1, позиция 27 |
| Тяжесть поражения зависит от напряжения прикосновения, сопротивления тела и силы тока, рода и частоты тока, пути тока, продолжительности воздействия, состояния человека и условий среды | ГОСТ 12.1.019-2017, п. 4.1.2 |
| Помещения с повышенной опасностью — есть одно из условий: сырость (влажность выше 75 %) или токопроводящая пыль, токопроводящий пол (металлический, земляной, железобетонный, кирпичный), жара (выше +35 °С), возможность одновременно коснуться заземлённых конструкций и корпусов электрооборудования. Особо опасные — особая сырость, химически активная среда или два и более условия повышенной опасности | ПУЭ, пп. 1.1.8–1.1.10, 1.1.13 |
| Класс электроинструмента должен соответствовать категории помещения; в металлических ёмкостях с ограниченной возможностью выхода класс I не применяют вовсе; класс I в помещениях с повышенной опасностью — только работникам с группой II | Правила № 903н, пп. 44.2, 44.3, таблица № 7 |
| Переносные светильники — не выше 50 В в помещениях с повышенной опасностью и особо опасных, не выше 12 В в колодцах, барабанах котлов, металлических резервуарах | Правила № 903н, п. 44.4 |
| Перед работой: класс инструмента по паспорту, внешний осмотр, у класса I — исправность цепи заземления, работа на холостом ходу | Правила № 903н, п. 44.5 |
| Запрещено передавать инструмент другим, разбирать и ремонтировать его, держаться за провод, менять рабочую часть без отключения от сети, работать с приставных лестниц, вносить разделительный трансформатор внутрь котла или резервуара; от одного разделительного трансформатора питают один электроприёмник | Правила № 903н, пп. 44.9, 44.10 |
| Работник, не обслуживающий электроустановки, входит в электроустановку только для осмотра и только в сопровождении оперативного персонала (группа III до 1000 В, IV выше 1000 В) или работника с правом единоличного осмотра; за ограждения и барьеры не проникает; работать во время осмотра нельзя | Правила № 903н, пп. 3.5, 3.6 |
| Диэлектрические перчатки и галоши (боты) можно закрепить за рабочим местом как дежурные; перед применением СИЗ осматривают, сроки испытаний соблюдают | Правила № 766н, пп. 12, 32, 33, 59 |
📋 Ситуационная задача
Дима тянет удлинитель через мокрый коридор к щитку. Как следует поступить Диме?
Что чаще делают не так

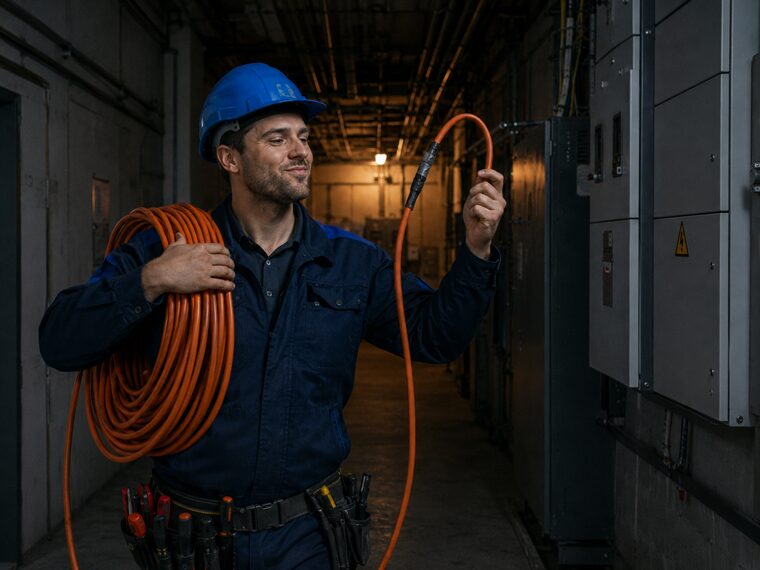

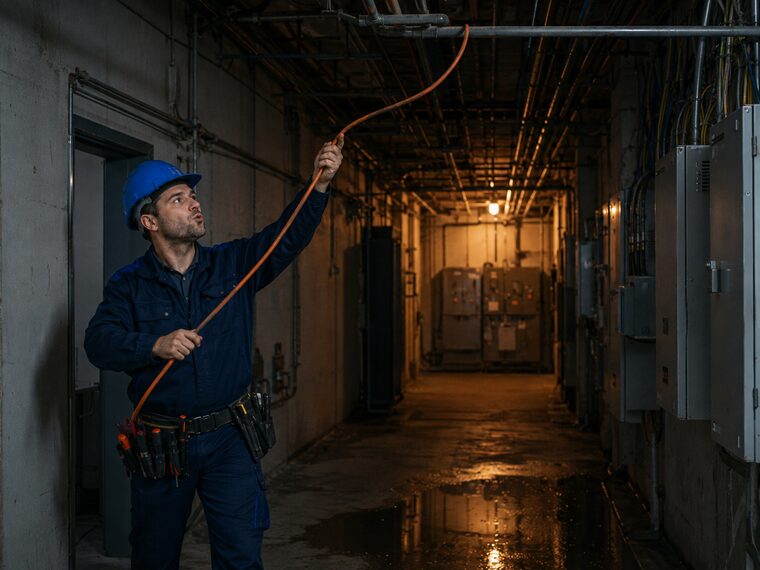

Тянут кабель через воду, заматывают повреждённую изоляцию скотчем «до завтра» и работают у щитка под напряжением, потому что «только посмотреть».
Цена ошибки

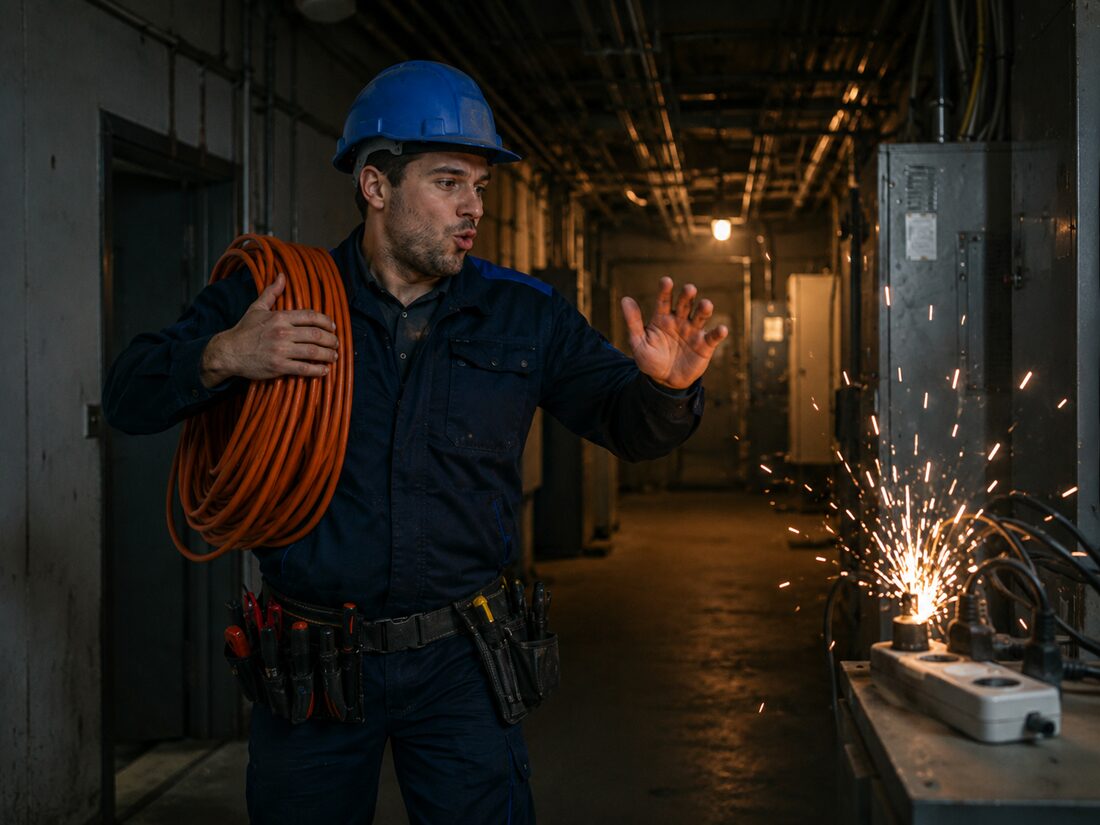

Прикосновение к повреждённому участку во влажной среде — поражение током. Влага резко снижает сопротивление, и даже «бытовое» напряжение становится смертельно опасным.
Если сделать не так
Как правильно

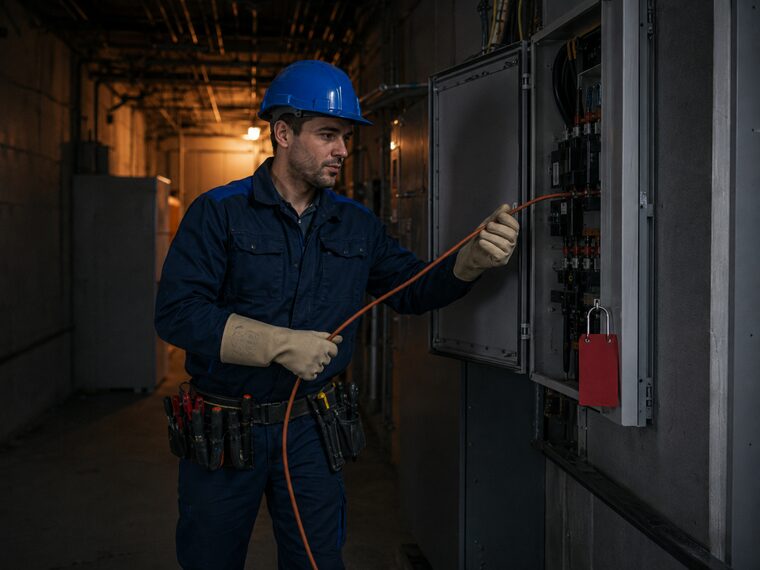

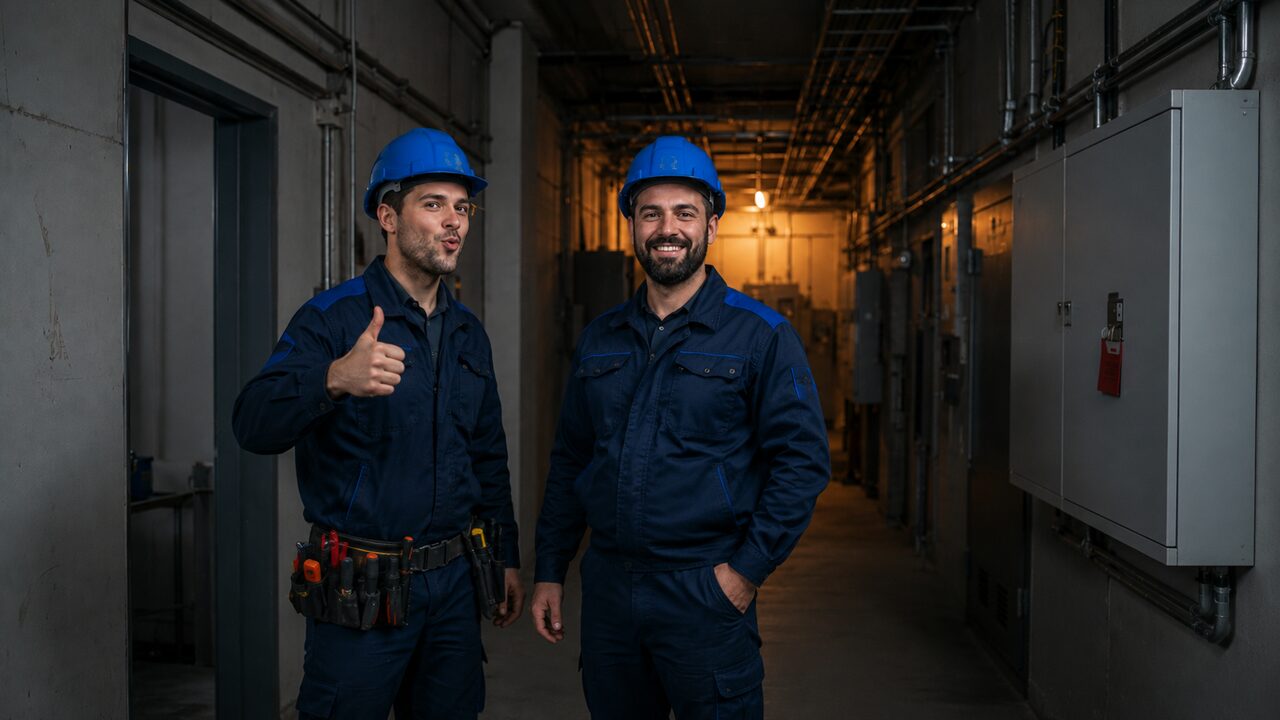

Перед работой — обесточить и вывесить запрещающую табличку, убедиться отсутствием напряжения. Повреждённый кабель не «лечат» скотчем, а заменяют. Воду и ток разводят: кабель — по сухому, не через лужу.
Как надо
Правило
С электричеством нет «на минуту посмотреть под напряжением». Сначала обесточить и проверить отсутствие напряжения, потом работать.
Если человека уже ударило током
Не прикасаться
Не трогать пострадавшего голыми руками, пока он под напряжением, — удар получит и спасающий
Обесточить
Отключить рубильник, автомат или выдернуть вилку. Если невозможно — отвести провод сухой деревянной доской или верёвкой (не металлом)
Обеспечить свою безопасность
Выйти из зоны шагового напряжения (не менее 8 м от точки заземления, передвигаться «гусиным шагом»)
Вызвать помощь
Немедленно позвонить 103 / 112: сообщить об электротравме, числе пострадавших, адресе
Оценить состояние
Проверить сознание; если его нет — открыть дыхательные пути и проверить дыхание (слухом, зрением, осязанием). Нет дыхания — начать СЛР (сердечно-лёгочную реанимацию, 30 компрессий : 2 вдоха)
При наличии сознания
Уложить горизонтально, укрыть, наблюдать до приезда СМП (скорой медицинской помощи); ожоги в местах входа/выхода тока накрыть чистой тканью, не вскрывать
Первый шаг — не помощь, а собственная безопасность: спасатель, схватившийся за пострадавшего под напряжением, становится вторым пострадавшим.
Меры защиты
Меры защитынадёжнеезависит от человека
Организационные
Зависят от дисциплины и контроля
Блокировка источников опасной энергии (БИОЭ) перед любым обслуживанием, проверка отсутствия напряжения перед работой, наряд-допуск, работа не менее чем вдвоём
СИЗ
Защищают, только если надеты и исправны
Диэлектрические перчатки, боты и коврик, изолирующий инструмент — класс защиты выбирается по рабочему напряжению
Порядок не случаен: сначала убирают или ограждают опасность, и только потом полагаются на человека. СИЗ — последний рубеж, он защищает лишь пока надет, исправен и подобран под фактор.
Как защита при повреждении успевает раньше, чем ток станет опасным: корпус машины без заземления оказался под напряжением — сравните автомат и УЗО.
Ситуационная задача: «щиплет» пальцы у розетки
Кладовщица включает в розетку чайник, и у неё немного «щиплет» пальцы. Вилка удлинителя треснута, сам удлинитель лежит под столом на мокром после уборки полу. Коллега советует «просто взяться за вилку в перчатке». Что делать?
Разбор. Здесь сразу три опасности позиции 27 Примерного перечня: треснувшая вилка — контакт с частями под напряжением (27.1) и неисправность электрооборудования (27.2), а мокрый пол снижает сопротивление, и при том же напряжении ток больше (п. 4.1.2 ГОСТ 12.1.019-2017). Бытовые перчатки от тока не защищают. Удлинитель отключают от розетки, не касаясь треснувшей части, прекращают им пользоваться и сообщают руководителю (ст. 215 ТК РФ); ремонтирует его электротехнический персонал.
Ситуационная задача: дрель и лампа внутри металлического бака
Слесарю нужно просверлить отверстия внутри металлического бака. Он берёт дрель класса I, переносную лампу на 220 В и ставит понижающий трансформатор для лампы внутрь бака, «чтобы кабель не мешал».
Разбор. Металлическая ёмкость с ограниченной возможностью выхода — особо неблагоприятные условия: дрель класса I здесь применять нельзя; допустим класс II — с электрозащитным средством либо через УЗО или от отдельного источника, — или класс III (таблица № 7 Правил № 903н). Светильник — не выше 12 В (п. 44.4). Трансформатор внутрь резервуара вносить запрещено (п. 44.9). Перед работой инструмент осматривают и проверяют (п. 44.5).
✅ Проверьте себя
В зачёт не идёт: ответ — и сразу разбор с пунктом нормы.
1. Почему касание повреждённой вилки мокрой рукой опаснее, чем сухой?
2. В цехе металлический пол, а относительная влажность воздуха постоянно выше 75 %. К какой категории по опасности поражения током относится помещение?
3. При включении дрели в розетку сработало устройство защитного отключения. Напарник предлагает включить автомат ещё раз. Как правильно?
4. В сухом офисе с деревянным полом нужно просверлить стену дрелью класса II. Нужны ли электрозащитные средства?
