Aylanib turuvchi qismlarga tortish
4-mavzu. Zararli va (yoki) xavli ishlab chiqarish omillaridan himoya choralari · ~5 daqiqa
Tokar sexidagi vaziyatni tahlil.

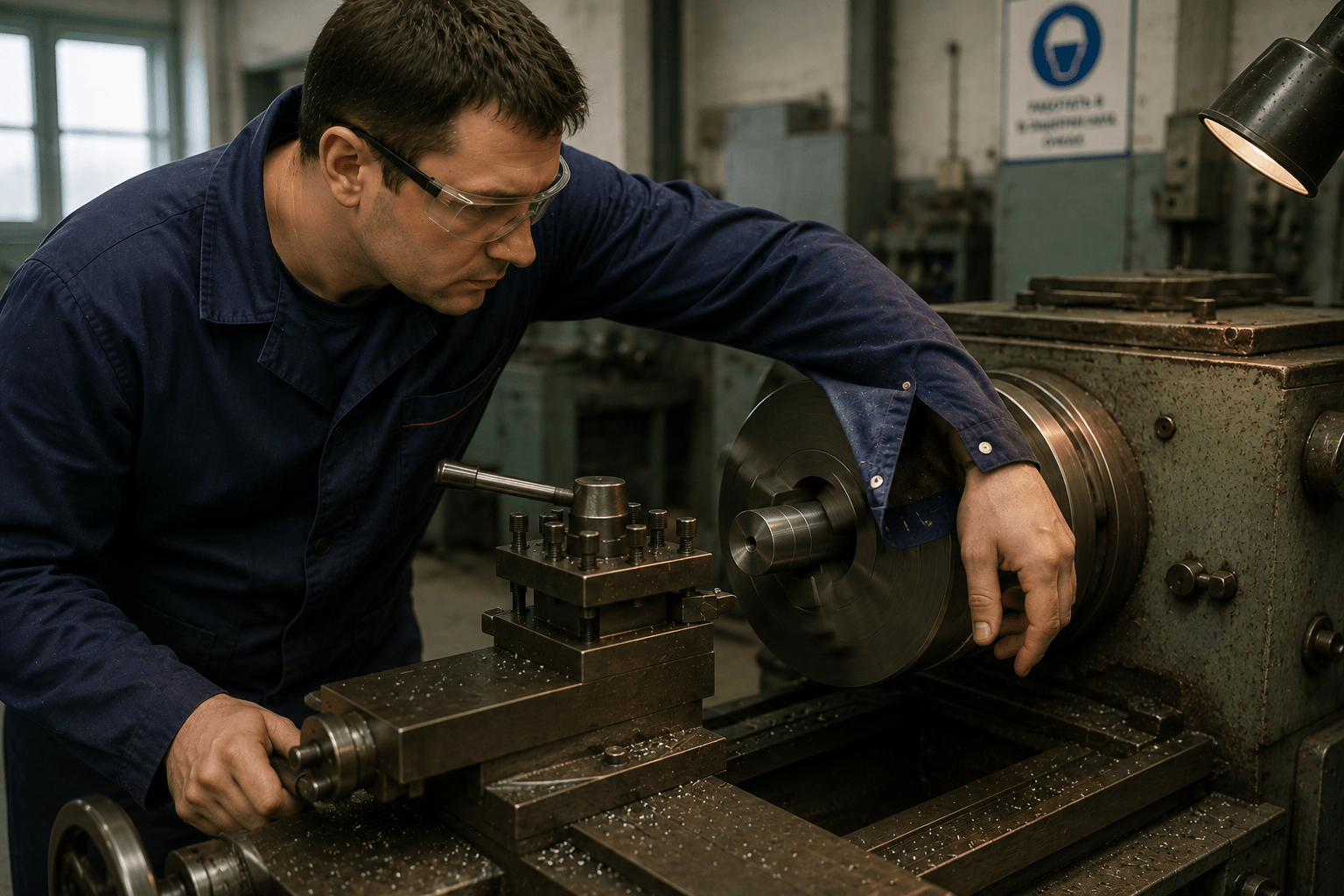

Zavyazka. Tokar Dmitriy smena yakunlamoqda. Tokar stanakining patronida uzun uzun chiqindi oʻralgan — olib tashlash kerak, koʻproq oʻralib qolmasligi uchun. Stanakni "uzoq" vaqt toʻxtatish kerak — smena oxirigacha o'n daqiqa qoldi. Dmitriy gazlama olib, patronga choʻziladi... va aynan shu vaqti erkin kiyim rukabi patron va rezdaletirgʻich orasidagi boʻshliqqa tortila boshlaydi.
Bu sahnadagi besh xavf
🔧 Amaliy vazifa
Rasmdagi buzilishlarni toping — bu dasturning amaliy qismi.
Rukav va patron senariysiKoʻrinish olib tashlangan, rukav erkin, stanak ishlayapti — uch shart, birgalikda ushlashni beradi. Mexanizm chiqindi va rukabini farqlay olmaydi. Insonning reaksiya tezligi taxminan 200 ms; patron mato tortib olishdan tezroq.
Yechim
BILIMLARNI CHUKURLASHTiring
Xavflilik ta'riflari va manbalari
Tortish — tana qismlari, kiyim yoki sochlarning mashina harakatlanadigan detallari tomonidan ushlanishi va keyin mexanizmga tortilishi. Bu deglovining jarohatlari (teri qoplamining ajralishi), amputatsiyalar va oʻlim keltirib chiqaradi. Eng koʻp jarohatli manbalar: aylanadigan valamlar, remen va zanjir uzatmalar, shneklar, presslar, aralashtirgich turbinlari.
Normativ asoslar
| Hujjat | Nimalarni tartiblaydi |
|---|---|
| ГОСТ 12.2.003-91 "Ishlab chiqarish uskunalari. Xavfsizlik umumiy talablari" | Barcha uzatmalar, sheevlar, shnekalar va boshqa harakatlanadigan qismlarni himoyalash majburiyati |
| ГОСТ 12.2.062-81 "Ishlab chiqarish uskunalari. Himoyalagich koʻrinishlar" | Himoya koʻrinishlari va himoya koʻrinishlarining konstruktiv va mustahkamlik talablari |
| ГОСТ Р 12.0.005-2014 | Xavfli energiya manbalarini blokirovka qilish jarayoni (BIOSI) |
| Mehnat vazirligi buyurtmasi № 835н 27.11.2020 | Asbob va moslamalar bilan ishlashda mehnatni muhofaza qilish qoidalari |
Usib olish mexanizmi
Tipik senariy: kiyimning erkin uchi (rukab, boʻyinbogʻ, bosh kiyim), uzun sochlar yoki zargarlik buyumlari aylanadigan valga ushlanadi. Ushlanish tezligi qoʻlini tortib olish imkoniyatini istisno qiladi. Aʼzoni kuch bilan chiqarishga harakat qilinganda deglovining yoki aʼzo ajralishi roʻy beradi.
"Uslab olish nuqtasi" aylanadigan val va remen, zanjir, sheev yoki boshqa val bilan aloqa oʻrnatilgan joyda hosil boʻladi — ikki bir-biriga qarama-qarshi harakatlanadigan detallar yaqinlashganda. Shu yerda ushlash kuchi maksimal.
Himoyalagich koʻrinishlarga talablar
Himoyalagich koʻrinishlar:
- ishlayotgan mashina bilan xavfli zonaga kirishni istisno qilishi kerak;
- xavfni yoʻqotishi, faqat haqida ogohlantirish emas;
- ishlab chiqarishni va xizmat koʻrsatish qulayligini yomonlashtirmasligi kerak.
Texnik xizmat koʻrish uchun koʻrinishni olib tashlash faqat toʻxtatib va uskunani blokirovka qilgandan keyingina ruxsat etiladi (BIOSI).
Xavfli energiya manbalarini blokirovka qilish jarayoni (BIOSI)
BIOSI toʻliq quvvatsizlantirish, uskunani energiyadan tozalash va tasodifiy yoqilishdan himoyalashni taʼminlaydi.
| Bosqich | Harakat |
|---|---|
| 1. Xabar berish | Zondagi barcha ishchilarga uskunani toʻxtatish kelajagini ogohlantirish |
| 2. Toʻxtatish | Ishlatish boʻyicha yoʻriqnoma boʻyicha odatiy uzatish; toʻliq toʻxtashini kutish |
| 3. Energiyadan tozalash | Barcha energiya manbalarini uzatish: elektr, pnevmatik, gidravlik, mexanik saqlangan |
| 4. Bloklirovka | Har bir kommutatsiya qurilmasiga (rubilnik, klapan, suv qopqogʻi) shaxsiy mexnik qulf tortish |
| 5. Belgilash | Har bir blokirovka qurilmasiga "Yoqilmasdan! Ishchilar ishlayapti!" deb belgili qoida mahkamlash |
| 6. Tekshirish | Quvvatsizlanishiga ishonch hosil qilish: odatiy boshqarish organlari orqali ishga tushirish, voltmetr yoki indikator bilan tekshirish, saqlangan energiyani tozalash |
| 7. Ishlarni bajaring | Quvvatsizlangan va blokirovka qilingan zonada ishlash |
| 8. Tiklanish | Barcha zonani tark etganligiga va koʻrinishlar oʻrnatilganligiga ishonch hosil qilish; har bir qulfni ochib tashlash; uskunani yoqish |
Shaxsiy bloklirovka printsipi: bir qulf — bir ish — bir ishchi. Hech kim boshqa kishi tortgan qulfni olish huquqiga eg emas.
Дмитрий убирает стружку с патрона токарного станка, не останавливая его. Как следует поступить Дмитрию?
Koʻpincha qanday qilib notoʻgʻri qilinadi
Chiqindini olib tashlaydi yoki yoʻl-yoʻlakda oʻlchovlar qiladi — "faqat bir soniya". Koʻrinishni olib tashlab, detallarga yaxshiroq qarash uchun, keyin qaytarmoqchi unutadi. Aylanayotgan qismlarda qoʻlqopda ishlaydi — bu yanada xavfliroq: qoʻlqop mato tezroq ushlanadi.
Antiintuitiv qoida
Aylanayotgan qismlarda qoʻlqop va qoʻlqoplarni kiyish. Ushlanish maydonini oshiradi. ГОСТ 12.2.003-91 p. 2.2: barcha xavfli harakatlanadigan qismlar himoyalangan boʻlishi kerak. Ish vaqtida koʻrinishlarni olib tashlash taqiqlanadi.

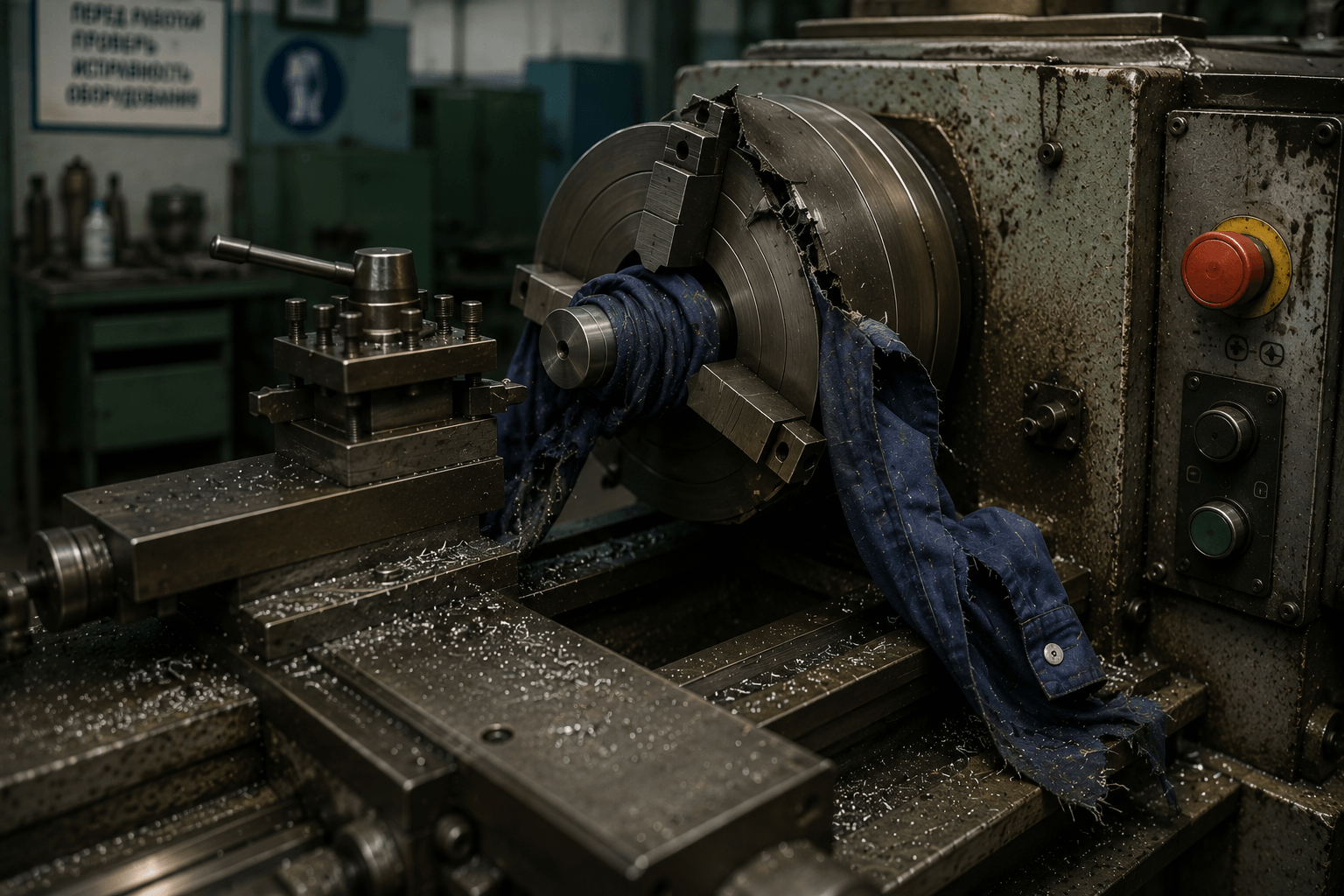

Xatoning bahosi
Val yoki patron kichik soniyalarda matoni tortib oladi. Reaksiyani qoʻli bilan toʻxtatib boʻlmaydi: ushlash nuqtasidagi kuch ancha katta inson kuchidan. Natija — sinishlar, chiqishlar, yirtilish jarohatlari ogʻir holatlarda amputatsiya. Rostum maʼlumotlariga koʻra, aylanib turuvchi qismlarga tortish ogʻir ishlab chiqarish jarohatlari sabablaridan doim top-5 da oʻrin egallaydi.

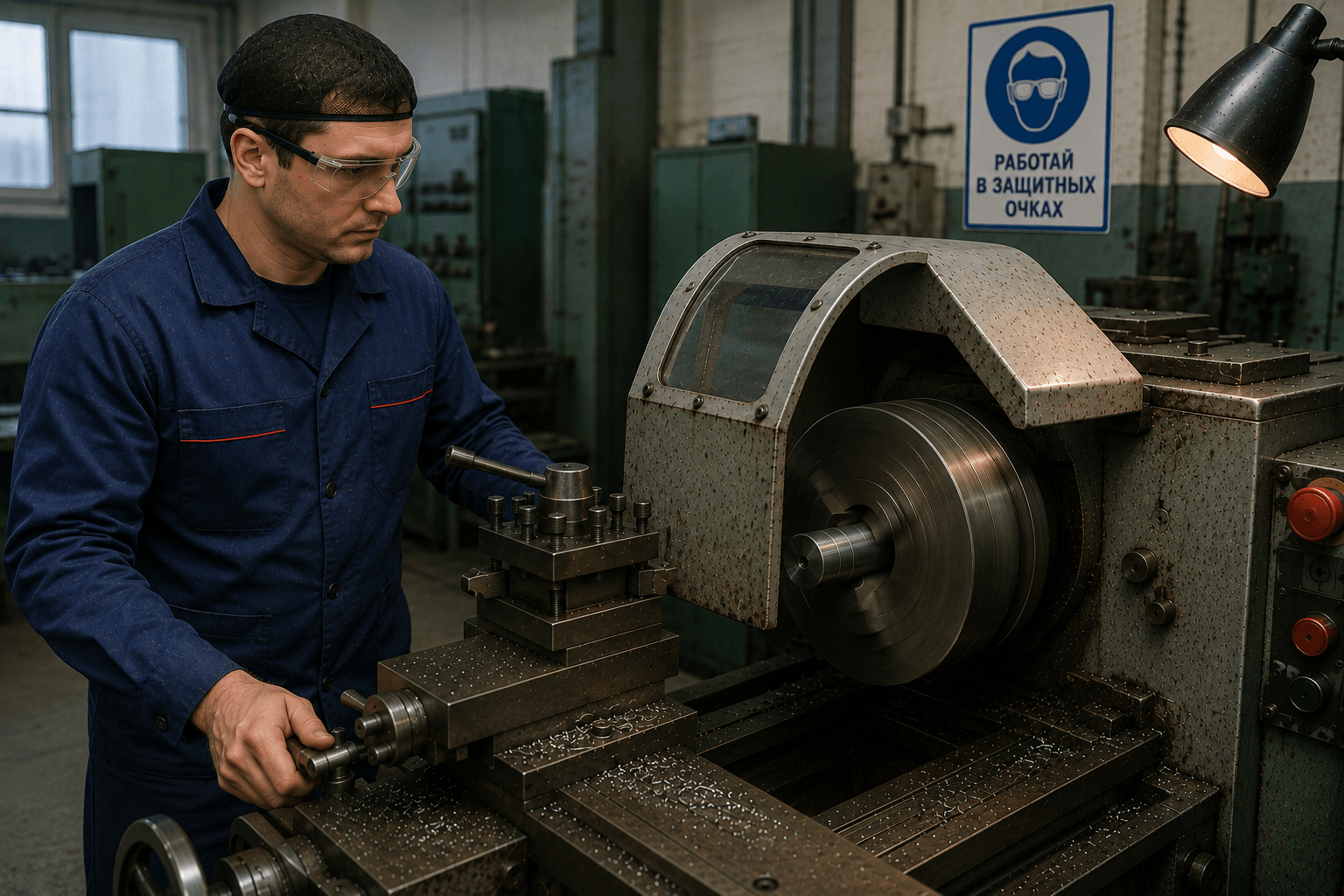

Toʻgʻri qilish usuli: xavfli energiya manbalarini blokirovka qilish (BIOSI)
Harakatlanadigan qismlar yaqinida ishlash — faqat toʻliq toʻxtatib va uskunani blokirovka qilgandan keyin. ГОСТ Р 12.0.005-2014 boʻyicha ketma-ketlik:
1 — Toʻxtatish: TOʻXTAT tugmasini bosing, toʻliq toʻxtalishini kutib turib, "yaqin" emas.
2 — Quvvatsizlantirish: quvvat rubilnikini avtomatik quvvat uzatuvchi oʻchirish.
3 — Blokirovka: rubilnikga qulf yoki qopqogʻ tortish. "Yoqilmasdan! Ishchilar ishlayapti" plakati.
4 — Tekshirish: pusht tugmasini bosing — uskunani ishga tushirmasligiga ishonch hosil qilinging. Faqat shundan keyingina qoʻl ish zonasiga.
Qoida
Olib tashlangan koʻrinish — olib tashlangan himoya, emas "vaqtinchalik". Aylanadigan mexanizm himoyalanmagan holda ishlash taqiqlanadi. Quvvatsizlantirding, blokirovka qilding, tekshirding — va faqat keyin qoʻl zonaga.
Normativ asoslar
ГОСТ 12.2.003-91 "Ishlab chiqarish uskunalari. Xavfsizlik umumiy talablari" — p. 2.2: xavf manbai boʻlgan harakatlanadigan qismlar himoyalangan boʻlishi yoki ularga tegishni istisno qiladigan joyda boʻlishi kerak. Ish vaqtida koʻrinishlarni olib tashlash taqiqlanadi.
ГОСТ 12.2.062-81 "Himoyalagich koʻrinishlar" — ishlab chiqarish uskunalari uchun himoya koʻrinishlarining konstruktiv va mustahkamlik talablari.
Mehnat vazirligi buyurtmasi № 835н 27.11.2020 (asbob bilan ishlash boʻyicha POT) — aylanayotgan qismlarda himoyalanmagan holda ishlashga toʻgʻridan-toʻgʻri taqiqlash; ish zonasida erkin kiyim elementlar boʻlmasligi talabi.
ТК РФ ст. 214 — ishchi hayotiga va salomatligiga xavflilik holatida kelib chiqishi uchun darhol rahbarga xabar qilish majburiyatiga egadir.
Himoya choralar
| Chora turi | Nimalar qoʻllaniladi |
|---|---|
| Texnik | Barcha harakatlanadigan qismlarga koʻrinishlar va himoyalagichlar, koʻrinishlarni olib tashlaganda uskunani uzatadigan bloklirovkalar, xavfsizlik "Toʻxtatish" tugmalari yetarli masofada |
| Tashkiliy | Ishlayotgan uskunani xizmat koʻrsatish taqiqlanishi, har qanday aralashuvdan oldin xavfli energiya manbalarini blokirovka qilish (BIOSI), aylanayotgan mashinalarda ochiq kiyim va qoʻlqoplarda ishlash taqiqlanishi |
| SHHV | Erkin elementlarsiz toʻgʻri maxsus kiyim, toʻgʻri joylashtirilgan sochlar, bezaklarning yoʻqligi — aylanadigan mashinalarda bu dress-kod emas, balki mehnatni muhofaza qilish talabi |
