ГОСТ 14254-2015 (IEC 60529:2013)
Коротко: межгосударственный стандарт устанавливает систему кодификации IP (Code IP) — как обозначать и проверять степень защиты, которую оболочка электрооборудования обеспечивает от доступа к опасным частям, проникновения твёрдых предметов и воды. На этот стандарт прямо ссылается ГОСТ 12.2.007.0-75 (общие требования безопасности к электротехническим изделиям, п. 3.6.4) и он используется при выборе оборудования для работ во взрывопожароопасных помещениях и при обучении по электробезопасности.
О чём документ
Стандарт распространяется на все виды изделий, для которых требуется нормирование степеней защиты оболочками от проникновения твёрдых предметов и воды (раздел 1). Он модифицирован по отношению к международному стандарту IEC 60529:2013: дополнительные и изменённые по сравнению с IEC требования выделены в тексте курсивом, а требования к испытанию пылезащищённости дополнены использованием проводящей и абразивной непроводящей пыли (не только тальком, как в IEC). Стандарт применим и не только к электрооборудованию: там, где требования пригодны для всех видов изделий, они обозначаются термином «оборудование», а специфичные для электрооборудования — отдельно (введение). Не рассматривает стойкость к другим внешним воздействующим факторам (климатическим, механическим) — они устанавливаются по ГОСТ 15150 и смежным стандартам (п. 1).
Ключевые положения и сроки

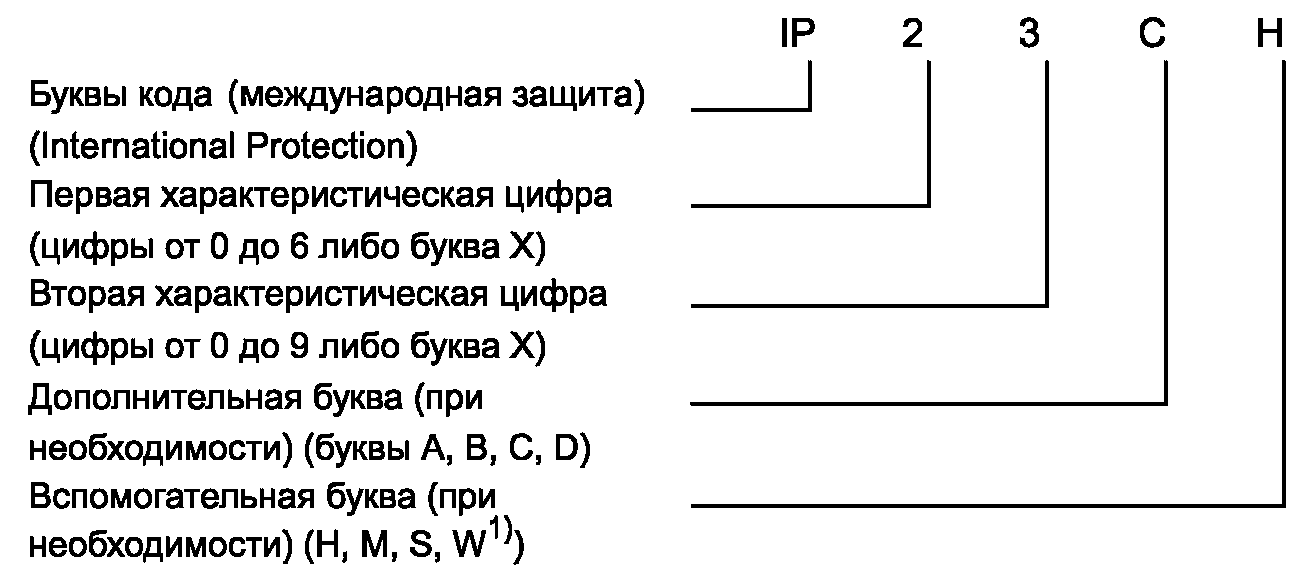

- Состав кода IP (раздел 4, п. 4.1) — буквы кода IP, первая характеристическая цифра (0–6 либо X — защита от твёрдых предметов и доступа к опасным частям), вторая характеристическая цифра (0–9 либо X — защита от воды), дополнительная буква A/B/C/D (степень защиты людей выше первой цифры) и вспомогательная буква H/M/S/W (дополнительная информация). При отсутствии нормирования цифру заменяют на X (п. 4.1).
- Таблица 1 — защита от доступа к опасным частям (п. 5.1): цифра 1 — тыльной стороной руки (сфера 50 мм); 2 — пальцем (шарнирный палец 12×80 мм); 3 — инструментом (щуп 2,5 мм); 4–6 — проволокой (щуп 1,0 мм).
- Таблица 2 — защита от внешних твёрдых предметов, включая пыль (п. 5.2): 1 — предметы ≥ 50 мм; 2 — ≥ 12,5 мм; 3 — ≥ 2,5 мм; 4 — ≥ 1,0 мм; 5 — пылезащищено (ограниченное проникновение пыли не нарушает работу); 6 — пыленепроницаемо (пыль не проникает).
- Таблица 3 — защита от воды, вторая цифра (раздел 6): 1 — вертикально падающие капли; 2 — капли при наклоне до 15°; 3 — дождевание; 4 — сплошное обрызгивание; 5 — водяные струи; 6 — сильные струи; 7 — временное непродолжительное погружение; 8 — длительное погружение; 9 — горячие струи воды под высоким давлением. Двойное кодирование (например, IPX5/IPX7) допускается для оболочек «двойного использования» — сначала выдержавших струи, затем погружение.
- Дополнительные буквы A–D (раздел 7, табл. 4) — обозначают более высокую степень защиты людей от доступа к опасным частям, чем указано первой цифрой, или применяются вместо неё (символ X).
- Пример обозначения (раздел 9): «IP23S» — 2 (защита от пальца и от предметов ≥ 12,5 мм), 3 (защита от дождевания), S (испытано в неподвижном состоянии).
- Требования по концентрации испытательной пыли (п. 13.4.1, в редакции Поправки ИУС 2026 г. № 8) — массовая концентрация пыли в камере не менее 2 г/м³, при меньшей концентрации (но не менее 0,5 г/м³) длительность испытания пересчитывается пропорционально.
Методики испытаний не воспроизведены целиком
Стандарт содержит подробные методики испытаний (разделы 11–15 и далее) — щупы доступности, камеры пыли, режимы погружения в воду, с таблицами параметров оборудования. Ниже приведены основные разделы (термины, состав кода IP, таблицы степеней защиты 1–4); полные процедуры испытаний — по официальному источнику.
Частые вопросы
Что означает, например, код IP54?
Первая цифра 5 — оболочка пылезащищена (частичное проникновение пыли допустимо, если оно не нарушает работу оборудования), вторая цифра 4 — защита от сплошного обрызгивания водой с любого направления (табл. 2 и 3).
Можно ли использовать код IP по этому стандарту для оболочек, сертифицированных по ГОСТ 14254-96 или IEC 60529:1976?
Да — оболочки с кодом IP по первому изданию IEC 60529:1976 (и соответствующему ГОСТ 14254) пригодны для такой же кодификации по этому изданию: изменений существующих степеней защиты не было, введена только новая степень IPX9 (Введение).
На что стандарт не распространяется?
На стойкость к другим внешним воздействующим факторам (климатическим, механическим), кроме внешних твёрдых предметов и воды, и на защиту от соприкосновения с опасными движущимися частями вне оболочки (например, вентиляторами) — они устанавливаются по другим стандартам, в том числе ГОСТ 15150 (п. 1).
Связь с другими НПА
- ГОСТ 12.2.007.0-75 «Изделия электротехнические. Общие требования безопасности» — прямо ссылается на этот стандарт при нормировании степени защиты оболочек (п. 3.6.4).
- ГОСТ 12.1.019-2017 «Электробезопасность. Общие требования и номенклатура видов защиты» — смежные требования электробезопасности оборудования.
- Электробезопасность — другие документы раздела.
Связки с базой знаний
- Электробезопасность — программы обучения электротехнического персонала.
- Обучение работам во взрывопожароопасных помещениях — выбор оборудования с нужной степенью защиты по коду IP.
Полный текст документа
Приведены разделы 1–9 (область применения, термины, состав и обозначения кода IP, таблицы степеней защиты); разделы с методиками испытаний (11 и далее) не воспроизведены из-за объёма — см. врезку выше.
Разделы 1–9 стандарта
1 Область применения
Настоящий стандарт распространяется на все виды изделий, для которых требуется нормирование степеней защиты, обеспечиваемой оболочками, от проникновения твёрдых предметов и воды.
Стандарт устанавливает: а) классификацию степеней защиты, обеспечиваемой оболочками, от проникновения твёрдых предметов (включая защиту людей от доступа к опасным частям изделий и защиту оборудования внутри оболочки от попадания посторонних твёрдых предметов) и от проникновения воды; б) обозначения указанных степеней защиты; в) требования для каждого обозначения; г) методы и режимы контроля и испытаний для проверки оболочек оборудования на соответствие установленной степени защиты.
Стандарт применим только к оболочкам, которые по всем другим показателям соответствуют требованиям стандартов на конкретные виды оборудования. Применим также к пустым оболочкам при условии выполнения общих требований к испытаниям.
Требования в части стойкости к другим внешним воздействующим факторам (климатическим, механическим), кроме твёрдых предметов и воды, и защита от соприкосновения с опасными движущимися частями вне оболочки (например, вентиляторами) устанавливаются по другим стандартам — например, ГОСТ 15150 (климатические воздействия), ГОСТ 15543.1, ГОСТ 17516.1, ГОСТ 24682.
Барьеры, внешние по отношению к оболочке, и ограждения только для безопасности персонала не рассматриваются как часть оболочки и не являются предметом настоящего стандарта.
3 Термины и определения (извлечение ключевых)
- 3.1 Оболочка — часть, обеспечивающая защиту оборудования от некоторых внешних воздействий и защиту по всем направлениям от прямых контактов.
- 3.3 Степень защиты — способ защиты, обеспечиваемый оболочкой от доступа к опасным частям, попадания внешних твёрдых предметов и (или) воды и проверяемый стандартными методами испытаний.
- 3.4 Код IP — система кодификации, применяемая для обозначения степеней защиты, обеспечиваемых оболочкой.
- 3.5 Опасная часть — часть оборудования, приближаться либо прикасаться к которой опасно, обладающая признаками опасного производственного фактора; 3.5.1 токоведущая опасная часть — может вызывать поражение электрическим током; 3.5.2 опасная механическая часть — движущаяся часть, к которой опасно прикасаться.
- 3.7 Расстояние, достаточное для защиты от доступа к опасным частям — расстояние, не позволяющее щупу доступности прикасаться либо приближаться к опасным частям.
- 3.8 Щуп доступности — испытательный щуп, имитирующий часть человеческого тела или инструмент, для проверки достаточности расстояния до опасных частей.
- 3.9 Щуп-предмет — испытательный щуп, имитирующий внешний твёрдый предмет, для проверки возможности проникновения внутрь оболочки.
- 3.11 Электрооборудование (в настоящем стандарте) — группировка изделий (информационные технологии, электротехника, приборостроение) напряжением не более 72,5 кВ.
4 Обозначения
4.1 Состав кода IP. При отсутствии необходимости в нормировании характеристической цифры её заменяют на букву X (либо XX, если опущены обе цифры). Дополнительные и (или) вспомогательные буквы опускают без замены; при использовании более одной дополнительной буквы применяют алфавитный порядок.
4.3 Примеры использования букв в коде IP: IPXX — отсутствие букв; IPX5 — опущена первая цифра; IP2X — опущена вторая цифра; IP20C — использована одна дополнительная буква; IP21CM — дополнительная и вспомогательная буквы; IPX5/IPX7 — двойное обозначение (защита от струй и от временного погружения).
5 Степени защиты от попадания внешних твёрдых предметов, обозначаемые первой характеристической цифрой
Таблица 1 — Степени защиты от доступа к опасным частям
| Первая цифра | Краткое описание | Определение |
|---|---|---|
| 0 | Нет защиты | — |
| 1 | Защищено тыльной стороной руки | Щуп-сфера диаметром 50 мм должен оставаться на достаточном расстоянии от опасных частей |
| 2 | Защищено пальцем | Испытательный шарнирный палец диаметром 12 мм, длиной 80 мм должен оставаться на достаточном расстоянии |
| 3 | Защищено инструментом | Щуп диаметром 2,5 мм не должен проникать внутрь оболочки |
| 4–6 | Защищено проволокой | Щуп диаметром 1,0 мм не должен проникать внутрь оболочки |
Таблица 2 — Степени защиты от внешних твёрдых предметов
| Первая цифра | Краткое описание | Определение |
|---|---|---|
| 0 | Нет защиты | — |
| 1 | Предметы ≥ 50 мм | Щуп-сфера 50 мм не должен проникать полностью |
| 2 | Предметы ≥ 12,5 мм | Щуп-сфера 12,5 мм не должен проникать полностью |
| 3 | Предметы ≥ 2,5 мм | Щуп 2,5 мм не должен проникать ни полностью, ни частично |
| 4 | Предметы ≥ 1,0 мм | Щуп 1,0 мм не должен проникать ни полностью, ни частично |
| 5 | Пылезащищено | Проникновение пыли не исключено полностью, но не в количестве, нарушающем работу или снижающем безопасность |
| 6 | Пыленепроницаемо | Пыль не проникает в оболочку |
6 Степени защиты от проникновения воды, обозначаемые второй характеристической цифрой
Таблица 3 — Степени защиты от воды
| Вторая цифра | Краткое описание |
|---|---|
| 0 | Нет защиты |
| 1 | Защищено от вертикально падающих капель воды |
| 2 | Защищено от капель при отклонении оболочки на угол до 15° |
| 3 | Защищено от воды, падающей в виде дождя (до 60° от вертикали) |
| 4 | Защищено от сплошного обрызгивания с любого направления |
| 5 | Защищено от водяных струй с любого направления |
| 6 | Защищено от сильных водяных струй |
| 7 | Защищено при временном непродолжительном погружении в воду |
| 8 | Защищено при длительном погружении в воду (условия жёстче, чем для цифры 7) |
| 9 | Защищено от горячих струй воды под высоким давлением |
Оболочки, обозначаемые только цифрой 7 либо 8, непригодны для выдерживания струй воды (5, 6 или 9), кроме случаев двойного/тройного кодирования: IPX5/IPX7, IPX6/IPX8, IPX9/IPX7 и др. (раздел 6).
7 Степени защиты от доступа к опасным частям, обозначаемые дополнительной буквой
Таблица 4 — Дополнительные буквы
| Буква | Краткое описание | Определение |
|---|---|---|
| A | Защищено от доступа тыльной стороной руки | Щуп-сфера 50 мм должен оставаться на достаточном расстоянии |
| B | Защищено от доступа пальцем руки | Шарнирный палец 12×80 мм должен оставаться на достаточном расстоянии |
| C | Защищено от доступа инструментом | Щуп диаметром 2,5 мм, длиной 100 мм должен оставаться на достаточном расстоянии |
| D | Защищено от доступа проволокой | Щуп диаметром 1,0 мм, длиной 100 мм должен оставаться на достаточном расстоянии |
Дополнительную букву используют, только если действительная защита выше защиты по первой цифре, либо если первая цифра заменена символом X.
8 Вспомогательные буквы
Ранее использовались: H — высоковольтные аппараты; M — оборудование испытано в состоянии движения подвижных частей; S — оборудование испытано в неподвижном состоянии; W — не используется (см. Введение).
9 Примеры обозначения кодом IP
Оболочка с обозначением «(3)(4)» — защищает людей, держащих инструмент диаметром ≥ 2,5 мм, от доступа к опасным частям; защищает оборудование от проникновения предметов ≥ 2,5 мм; защищает от вредных воздействий обрызгивания водой со всех сторон.
Оболочка с обозначением «(2)(3)(С)(S)» — защищает от доступа пальцами рук; от попадания предметов ≥ 12,5 мм; от воздействия воды в виде дождя; от доступа инструментом длиной до 100 мм; испытана в неподвижном состоянии.
