ГОСТ 21.208-2013 СПДС
Коротко: межгосударственный стандарт системы проектной документации для строительства (СПДС) устанавливает условные графические и буквенные обозначения приборов и средств автоматизации технологических процессов, применяемые в проектной документации для всех видов объектов строительства, — как обозначать контуры контроля, регулирования и сигнализации на схемах автоматизации.
О чём документ
Стандарт устанавливает условные обозначения приборов и средств автоматизации, применяемые при выполнении проектной и рабочей документации для всех видов объектов строительства (разд. 1). Обозначения строятся из графической (табл. 1), буквенной (символьной, табл. 2 и приложение А) и цифровой (позиционной) частей: буквы в верхней части графического обозначения показывают измеряемую величину и функциональный признак прибора, цифры в нижней части — позиционный номер прибора или комплекта средств автоматизации (п. 5.4).
Ключевые положения и сроки
- Два метода построения обозначений (п. 5.1–5.3) — упрощённый (сложные функции прибора или блока показывают одним условным обозначением, без первичных измерительных преобразователей и вспомогательной аппаратуры) и развёрнутый (каждый прибор или блок комплекта средств автоматизации — отдельным условным обозначением).
- Буквенные обозначения измеряемых величин (п. 4.2.1, табл. 2) — например, «Т» — температура, «Р» — давление и вакуум, «F» — расход, «L» — уровень, «Q» — количество (интегрирование, суммирование по времени); буквы со знаком «+» в стандарте назначаются по выбору пользователя.
- Функциональные признаки приборов (п. 5.11) — буква «А» обязательна для функции сигнализации независимо от способа её реализации (п. 5.11.1); буква «K» — для станции управления с переключателем вида управления (п. 5.11.2); буква «S» — для контактного устройства включения/отключения/блокировки, не применяется для устройств системы ПАЗ, где используется буква «Z» (п. 5.8–5.9, 5.11.4).
- Устройства систем безопасности (п. 5.8–5.9) — буква «S» обозначает самосрабатывающие устройства безопасности (предохранительный или отсечной клапан, термореле); буква «Z» — устройства системы инструментальной безопасности (ПАЗ).
- Предельные значения измеряемых величин (п. 5.11.7) — конкретизируются добавлением букв Н (верхний предел) и L (нижний предел) справа от графического обозначения; для указания двух величин — комбинация НН и LL.
- Размеры условных графических обозначений (разд. 6, табл. 3) — выполняются сплошной толстой основной линией; горизонтальная разделительная черта внутри обозначения и линии связи — сплошной тонкой линией по ГОСТ 2.303.
Частые вопросы
Чем отличаются упрощённый и развёрнутый методы построения обозначений?
При упрощённом методе прибор или блок с несколькими функциями (контроль, регулирование, сигнализация) показывают одним условным обозначением, без первичных измерительных преобразователей (п. 5.2). При развёрнутом — каждый прибор или блок комплекта средств автоматизации получает своё отдельное обозначение (п. 5.3).
Какую букву использовать для устройств противоаварийной защиты (ПАЗ)?
Букву «Z» — она применяется как дополнительное обозначение измеряемой величины для устройств системы инструментальной безопасности (ПАЗ); буква «S» для этого не используется (п. 5.8–5.9).
Что означают буквы Н и L рядом с обозначением прибора?
Верхний (Н) и нижний (L) пределы измеряемой величины, по которым выполняется включение, отключение, блокировка или сигнализация; при указании сразу двух значений используют комбинации НН и LL (п. 5.11.7).
Связь с другими НПА
- Постановление Правительства РФ № 87 — состав разделов проектной документации — раздел «Технологические решения» проекта включает решения по автоматизации технологических процессов, для которых применяются обозначения этого ГОСТа.
- ГОСТ 2.305-2008 — ЕСКД, изображения на чертежах — смежный стандарт условных графических обозначений в конструкторской документации.
- Дополнительные — другие документы раздела.
Полный текст документа
Приведён по тексту официальной публикации, с максимальной редактурой; таблицы 1, 3 и приложения А, Б в первоисточнике даны изображениями (не распознанным текстом) — воспроизведены как рисунки, подписи сохранены.
Полный текст ГОСТ 21.208-2013
1 Область применения
Настоящий стандарт устанавливает условные обозначения приборов, средств автоматизации, применяемые при выполнении проектной и рабочей документации для всех видов объектов строительства.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты: ГОСТ 2.303-68 «Единая система конструкторской документации. Линии»; ГОСТ 2.721-74 «Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения»; ГОСТ 21.408-2013 «Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов».
Если ссылочный стандарт заменён или изменён, при пользовании настоящим стандартом следует руководствоваться заменяющим (изменённым) стандартом; если ссылочный стандарт отменён без замены — положение, содержащее ссылку на него, применяется в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 контур контроля, регулирования и управления: Совокупность отдельных функционально связанных приборов, выполняющих определённую задачу по контролю, регулированию, сигнализации, управлению и т. п.
3.2 система противоаварийной автоматической защиты (ПАЗ): Система управления технологическим процессом, которая в случае выхода процесса за безопасные рамки выполняет комплекс мер по защите оборудования и персонала.
4 Условные обозначения приборов и средств автоматизации в схемах
4.1 Условные графические обозначения
4.1.1. Условные графические обозначения приборов, средств автоматизации должны соответствовать ГОСТ 2.721 и обозначениям, приведённым в таблице 1.

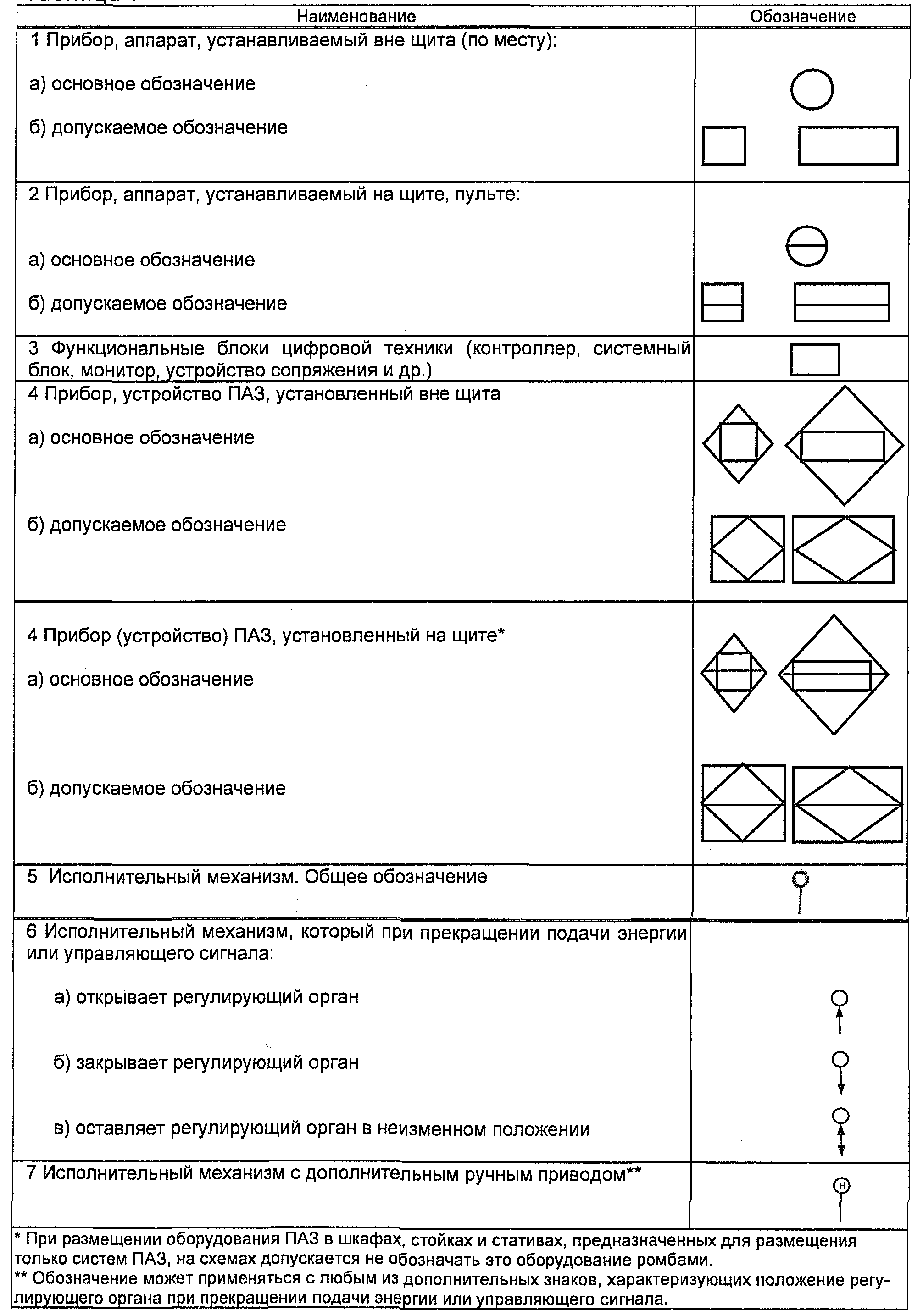

Таблица 1 — Условные графические обозначения приборов, средств автоматизации
4.2 Символьные обозначения
4.2.1. Основные символьные обозначения измеряемых величин и функциональных признаков приборов должны соответствовать обозначениям, приведённым в таблице 2.
Таблица 2 — Буквенные обозначения измеряемых величин и функциональных признаков
| Буква | Измеряемая величина (основное) | Уточняющее обозначение | Отображение информации | Формирование выходного сигнала | Дополнительное значение |
|---|---|---|---|---|---|
| A | Анализ (состав, концентрация, детектор дыма) | — | Сигнализация | — | — |
| B | Пламя, горение | — | — | — | — |
| C | (по выбору) | — | — | Автоматическое регулирование, управление | — |
| D | (по выбору) | Разность, перепад | — | — | Отклонение от заданной величины |
| E | Напряжение | — | — | Чувствительный элемент | — |
| F | Расход | Соотношение, доля, дробь | — | — | — |
| G | (по выбору) | — | Первичный показывающий прибор | — | — |
| H | Ручное воздействие | — | — | — | Верхний предел измеряемой величины |
| I | Ток | — | Вторичный показывающий прибор | — | — |
| J | Мощность | Автоматическое переключение, обегание | — | — | — |
| K | Время, временная программа | — | — | Станция управления | — |
| L | Уровень | — | — | — | Нижний предел измеряемой величины |
| M | (по выбору) | — | — | — | Среднее положение (между Н и L) |
| P | Давление, вакуум | — | — | — | — |
| Q | Количество | Интегрирование, суммирование по времени | — | (по выбору) | — |
| R | Радиоактивность | — | Регистрация | — | — |
| S | Скорость, частота | Самосрабатывающее устройство безопасности | — | Включение, отключение, переключение, блокировка | — |
| T | Температура | — | — | Преобразование | — |
| U | Несколько разнородных величин | — | — | — | — |
| V | Вибрация | — | (по выбору) | — | — |
| W | Вес, сила, масса | — | — | — | — |
| X | Нерекомендуемая резервная буква | — | Вспомогательные компьютерные устройства | — | — |
| Y | Событие, состояние | — | — | Вспомогательное вычислительное устройство | — |
| Z | Размер, положение, перемещение | Система инструментальной безопасности (ПАЗ) | — | (по выбору) | — |
Буквы, отмеченные «(по выбору)», назначаются пользователем; отмеченные «—» не используются.
4.2.2. Дополнительные буквенные обозначения для указания дополнительных функциональных признаков приборов, преобразователей сигналов и вычислительных устройств приведены в таблице А.1 (приложение А); обозначения функций бинарной логики и графические обозначения устройств бинарной логики в схемах — в таблице А.2 (приложение А).
5 Правила построения условных обозначений приборов и средств автоматизации в схемах
5.1. Настоящий стандарт устанавливает два метода построения условных обозначений: упрощённый; развёрнутый.
5.2. При упрощённом методе построения приборы и средства автоматизации, осуществляющие сложные функции (контроль, регулирование, сигнализацию), изображают одним условным обозначением, выполненным в виде отдельного блока. При этом первичные измерительные преобразователи и всю вспомогательную аппаратуру не изображают.
5.3. При развёрнутом методе построения каждый прибор или блок, входящий в единый измерительный, регулирующий или управляющий комплект средств автоматизации, указывают отдельным условным обозначением.
5.4. Условные обозначения приборов и средств автоматизации, применяемые в схемах, включают в себя графические, буквенные и цифровые обозначения. В верхней части графического обозначения наносят буквенные обозначения измеряемой величины и функционального признака прибора, определяющего его назначение. В нижней части графического обозначения наносят цифровое (позиционное) обозначение прибора или комплекта средств автоматизации.
5.5. При построении обозначений комплектов средств автоматизации первая буква в обозначении каждого входящего в комплект прибора или устройства (кроме устройств ручного управления и параметра «событие, состояние») является обозначением измеряемой комплектом величины.
5.6. Буквенные обозначения устройств, выполненных в виде отдельных блоков и предназначенных для ручных операций, независимо от того, в состав какого комплекта они входят, должны начинаться с буквы Н.
5.7. Первая буква Y показывает состояние или событие, которое определяет реакцию устройства.
5.8. Символ S применяется в качестве дополнительного обозначения измеряемой величины F, Р, T и указывает на самосрабатывающие устройства безопасности — предохранительный или отсечной клапан, термореле. Символ S не должен использоваться для обозначения устройств, входящих в систему инструментальной безопасности — ПАЗ.
5.9. Символ Z применяется в качестве дополнительного обозначения измеряемой величины для устройств системы инструментальной безопасности — ПАЗ.

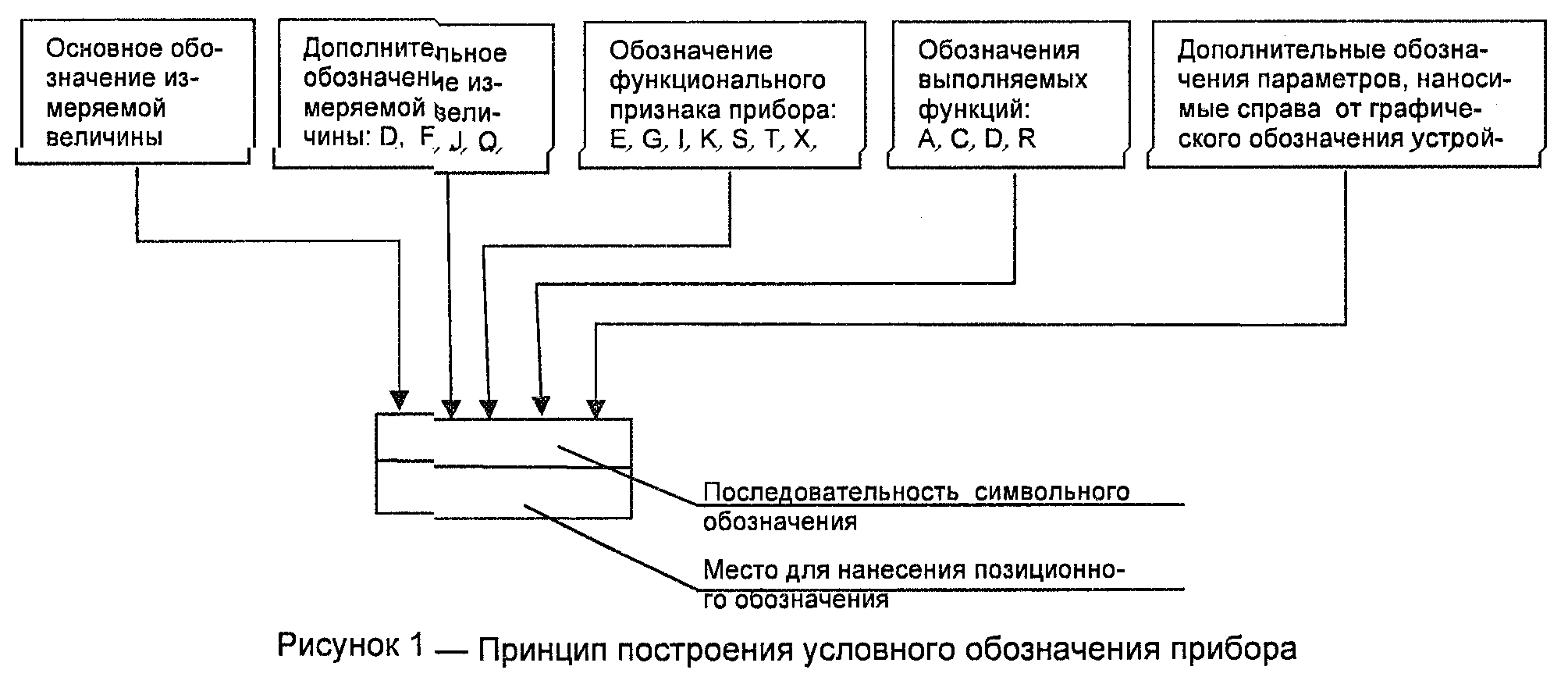

5.10. Порядок расположения буквенных обозначений принимают с соблюдением последовательности обозначений, приведённой на рисунке 1.
5.11. Функциональные признаки приборов.
5.11.1. Букву А применяют для обозначения функции «сигнализация» независимо от того, вынесена ли сигнальная аппаратура на какой-либо щит или для сигнализации используются лампы, встроенные в сам прибор.
5.11.2. Букву K применяют для обозначения станции управления, имеющей переключатель для выбора вида управления и устройство для дистанционного управления.
5.11.3. Букву Е применяют для обозначения чувствительного элемента, выполняющего функцию первичного преобразования: преобразователи термоэлектрические, термопреобразователи сопротивления, датчики пирометров, сужающие устройства расходомеров и т. п.
5.11.4. Букву S применяют для обозначения контактного устройства прибора, используемого только для включения, отключения, переключения, блокировки. При применении контактного устройства прибора для включения, отключения и одновременно для сигнализации в обозначении прибора используют обе буквы: S и А.
5.11.5. Букву Т применяют для обозначения первичного прибора бесшкального с дистанционной передачей сигнала: манометры, дифманометры, манометрические термометры.
5.11.6. Букву Y применяют для обозначения вспомогательного устройства, выполняющего функцию вычислительного устройства.
5.11.7. Предельные значения измеряемых величин, по которым осуществляют, например, включение, отключение, блокировку, сигнализацию, допускается конкретизировать добавлением букв Н и L. Комбинацию букв НН и LL используют для указания двух величин. Буквы наносят справа от графического обозначения.
5.11.8. Отклонение функции D при объединении с функцией А (тревога) указывает, что измеренная переменная отклонилась от задания или другой контрольной точки больше, чем на предопределённое число.
5.12. При построении буквенных обозначений указывают не все функциональные признаки прибора, а лишь те, которые используют в данной схеме.
5.13. При необходимости конкретизации измеряемой величины справа от графического обозначения прибора допускается указывать наименование, символ этой величины или её значение; для измеряемой величины А указывают тип анализатора, обозначение анализируемой величины и интервал значений измеряемого параметра.
5.14. Для обозначения величин, не предусмотренных настоящим стандартом, допускается использовать резервные буквы. Применение резервных букв должно быть расшифровано на схеме.
5.15. Подвод линий связи к прибору изображают в любой точке графического обозначения (сверху, снизу, сбоку). При необходимости указания направления передачи сигнала на линиях связи наносят стрелки.
5.16. Примеры построения условных обозначений приборов и средств автоматизации приведены в таблице Б.1 (приложение Б).
6 Размеры условных обозначений
6.1. Размеры условных графических обозначений приборов и средств автоматизации в схемах приведены в таблице 3.
6.2. Условные графические обозначения на схемах выполняют сплошной толстой основной линией, а горизонтальную разделительную черту внутри графического обозначения и линии связи — сплошной тонкой линией по ГОСТ 2.303.

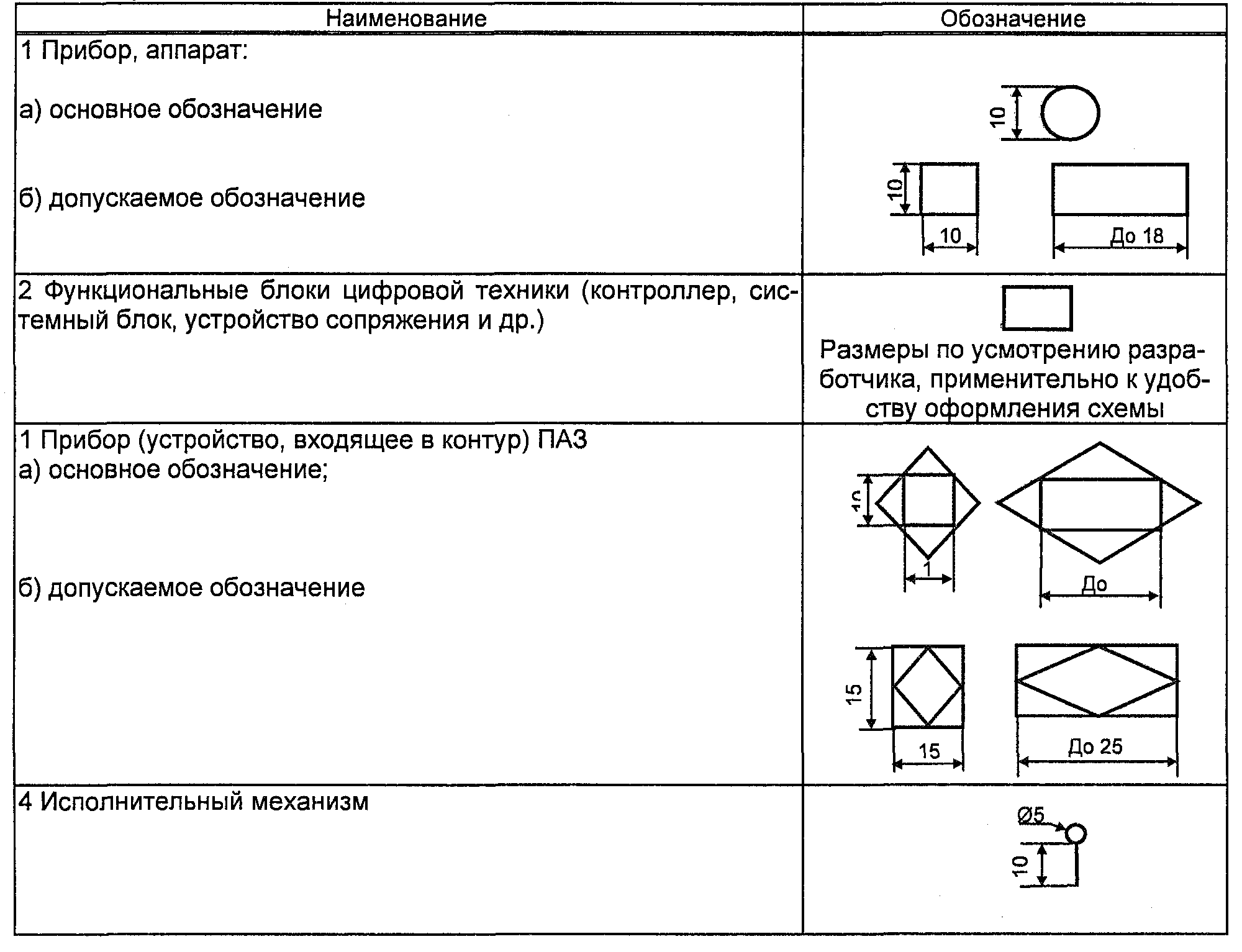

Таблица 3 — Размеры условных графических обозначений приборов и средств автоматизации в схемах
Приложение А (рекомендуемое). Дополнительные символьные и графические обозначения

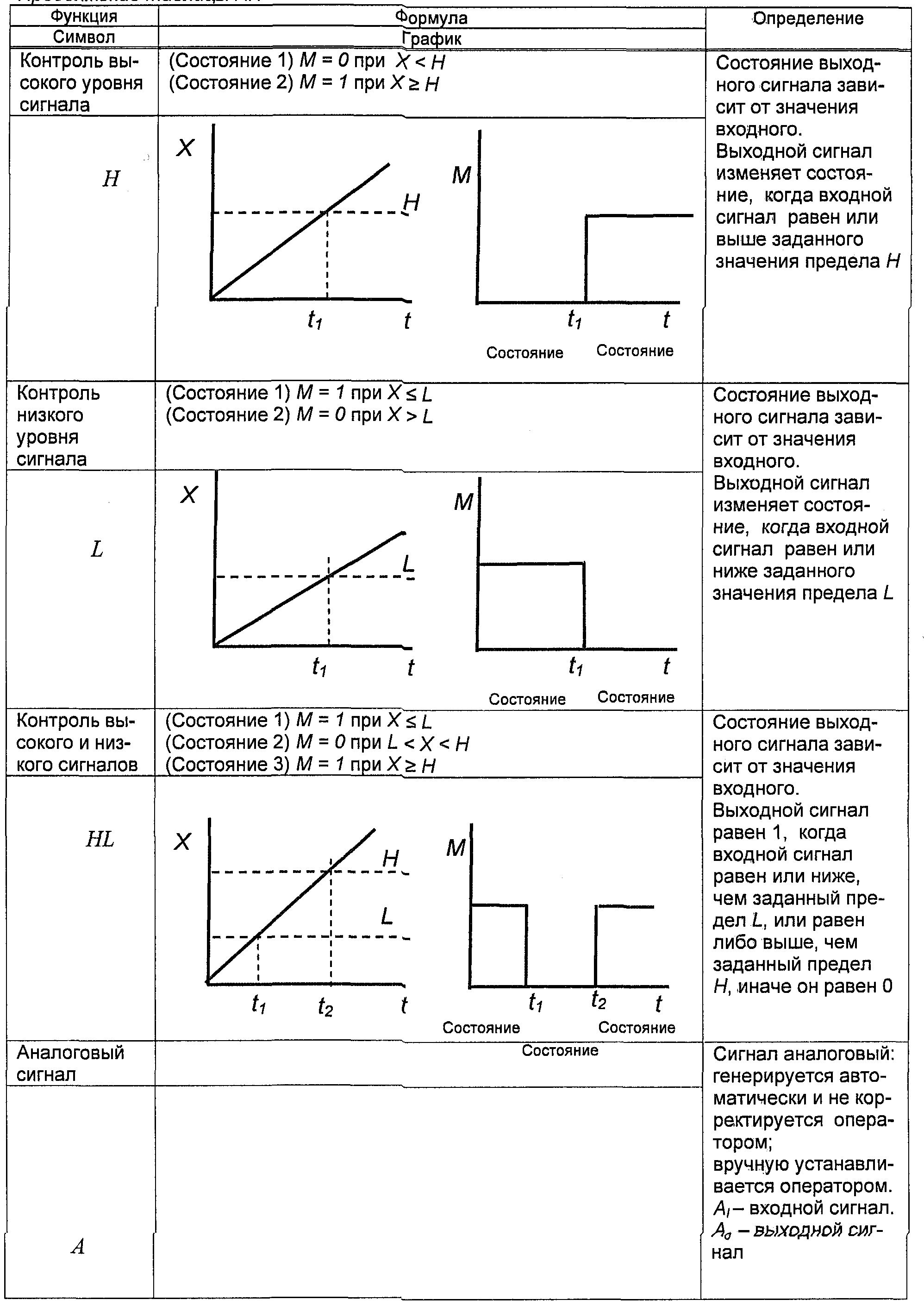

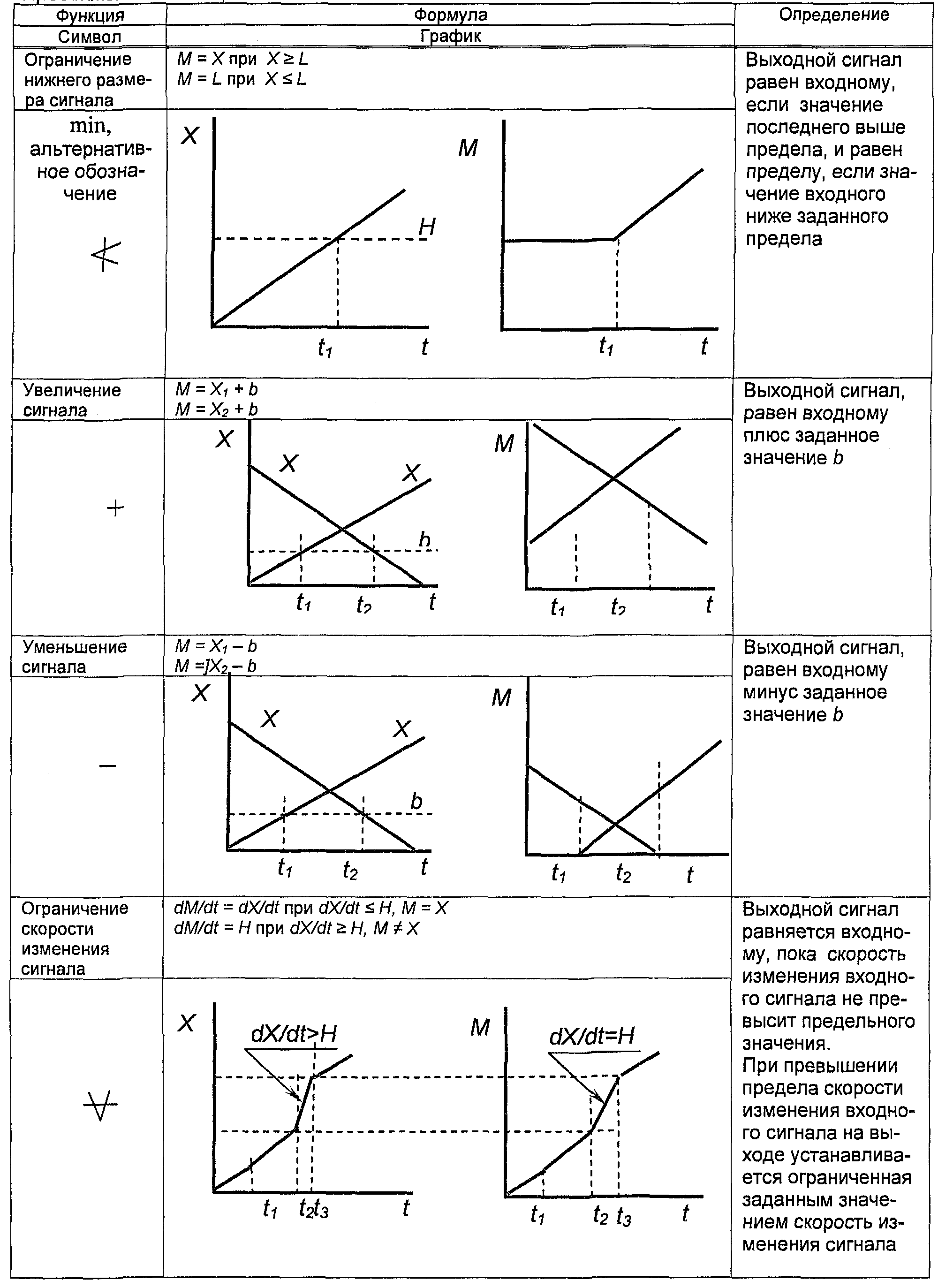

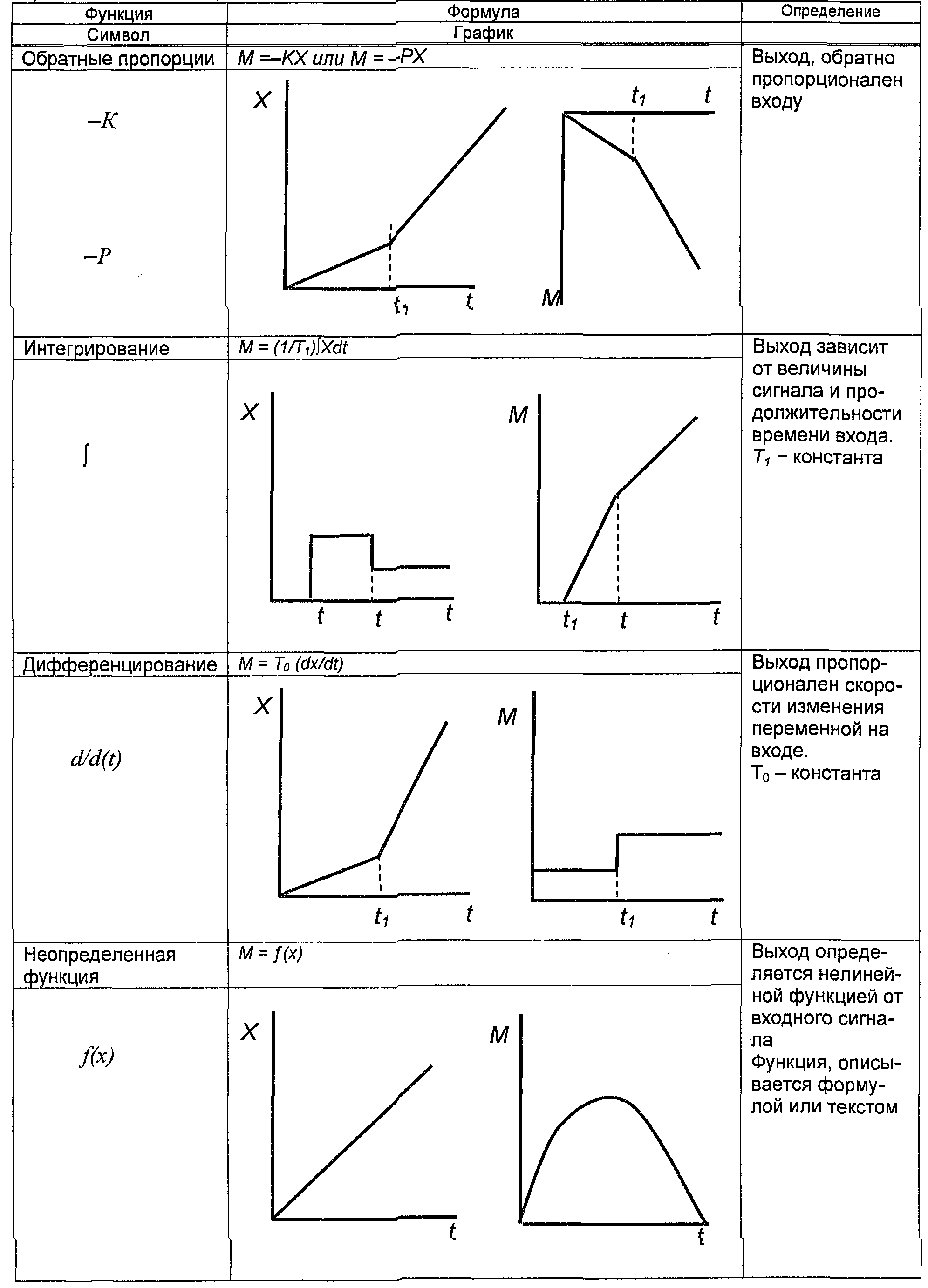

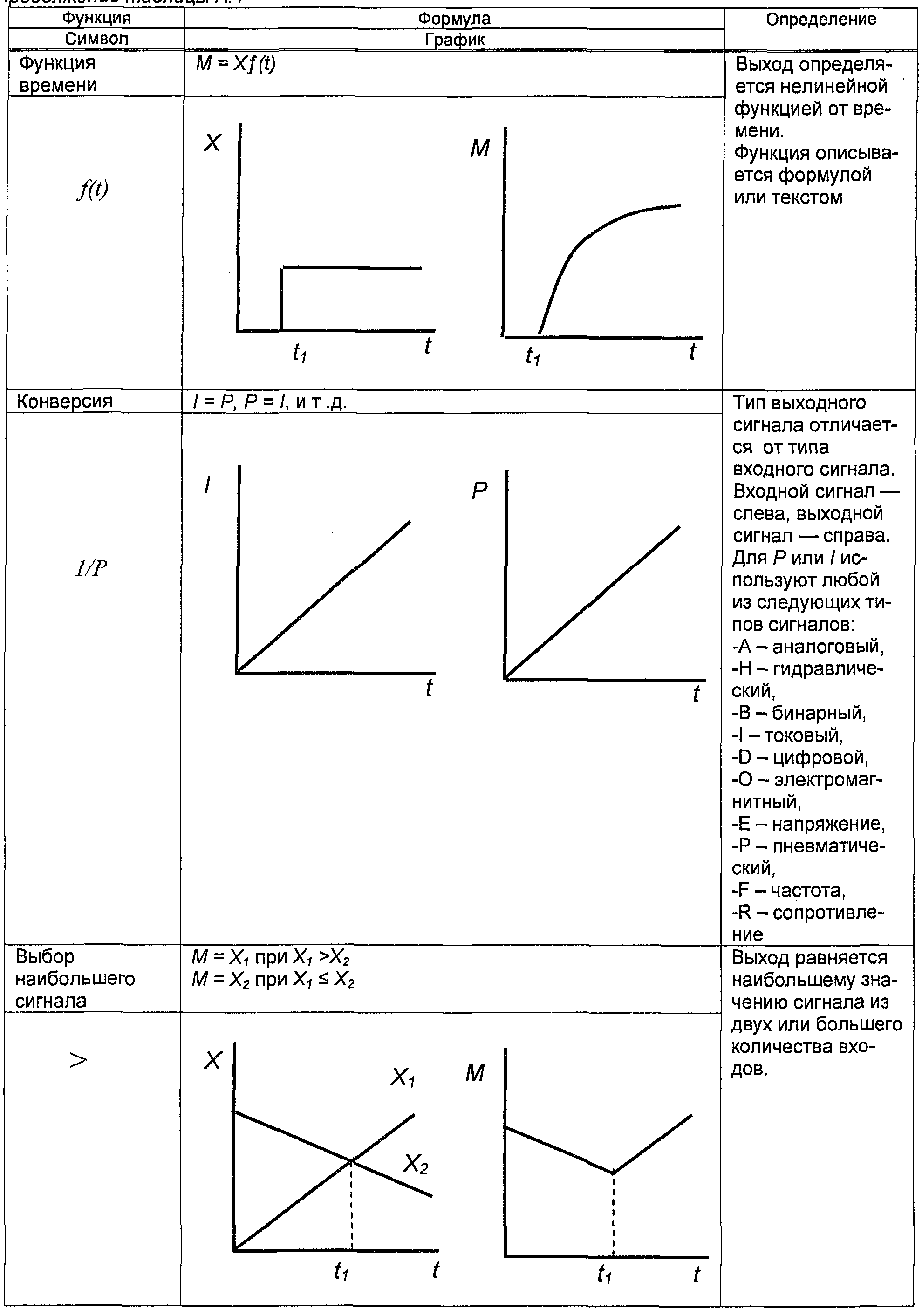

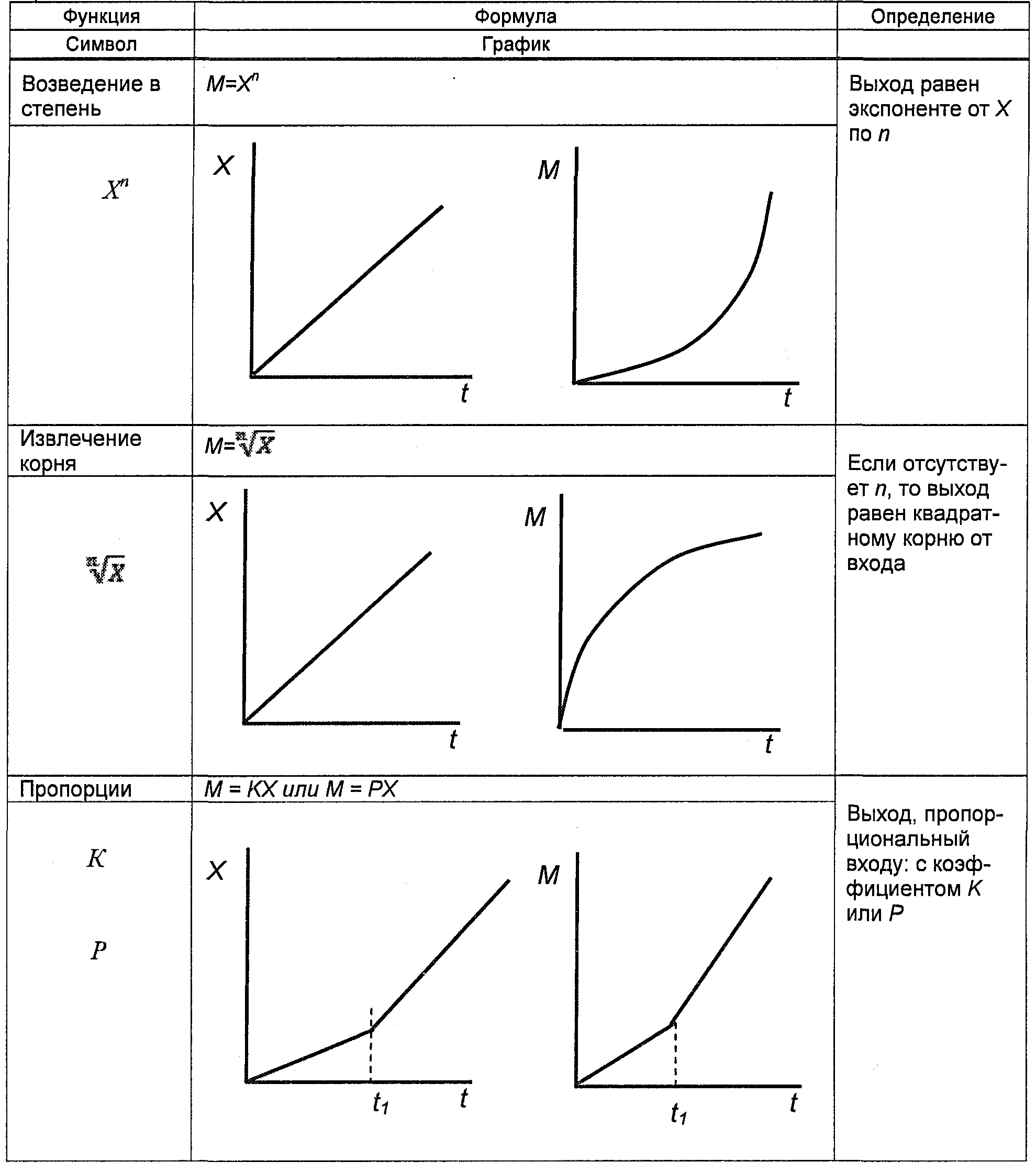

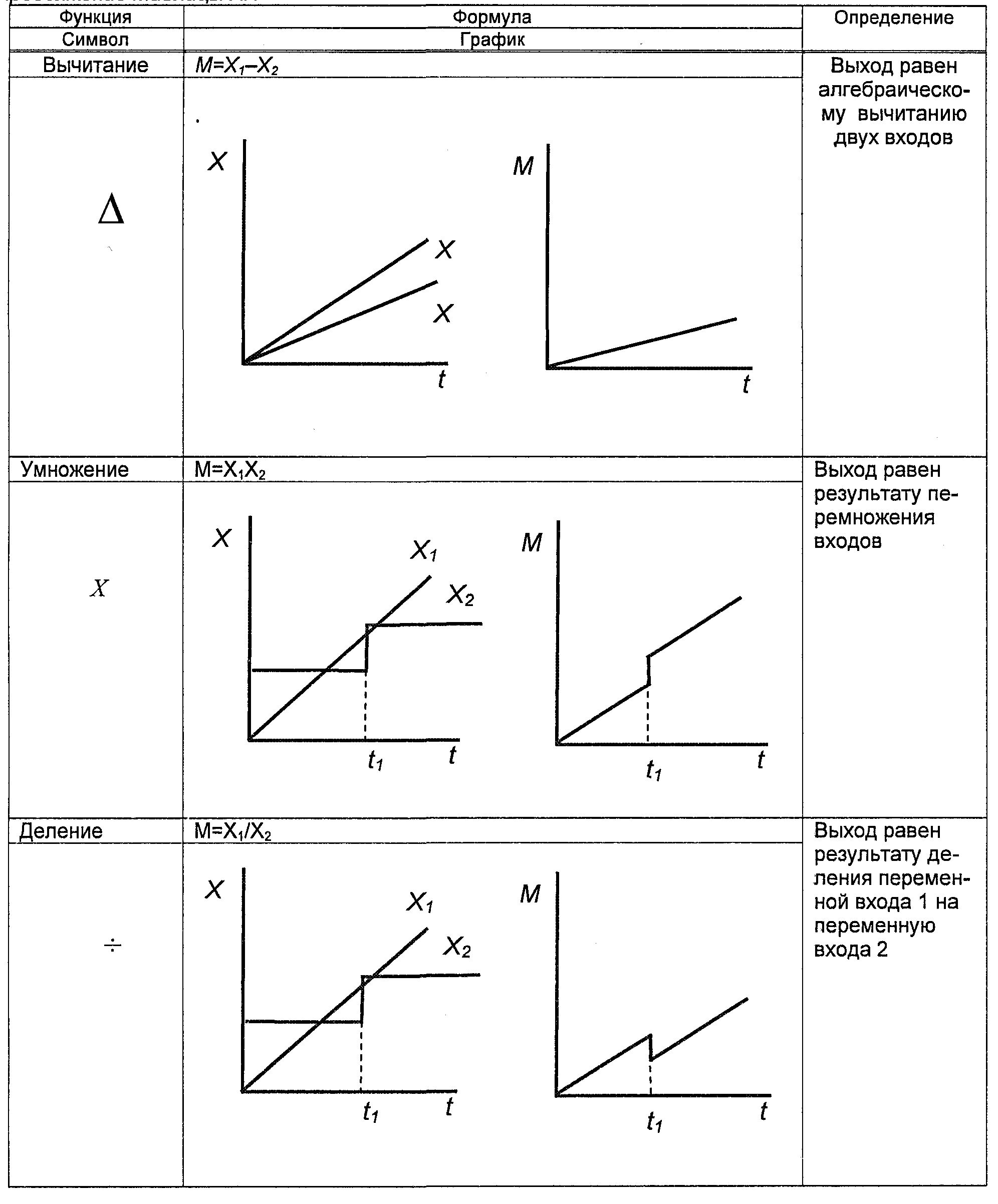

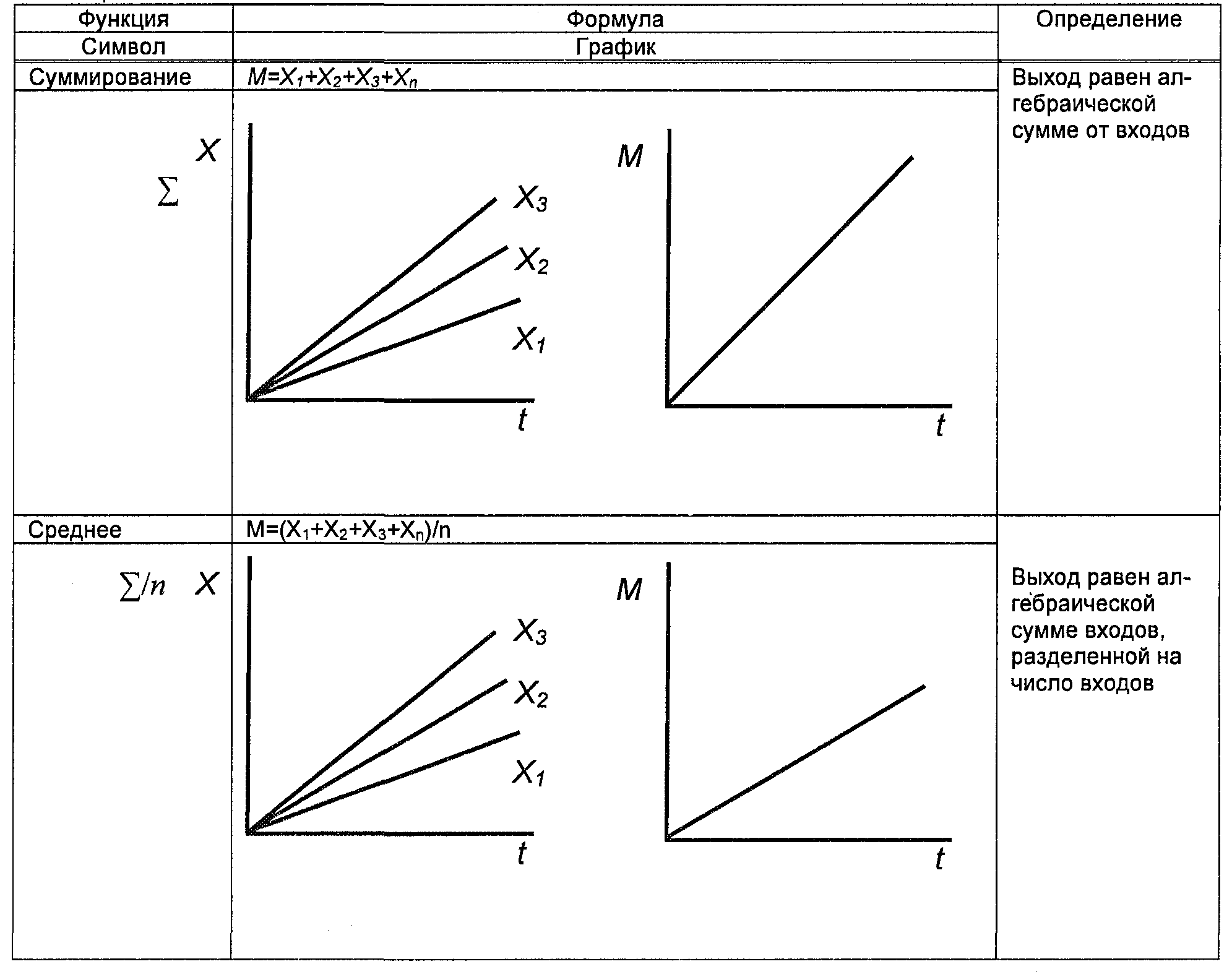

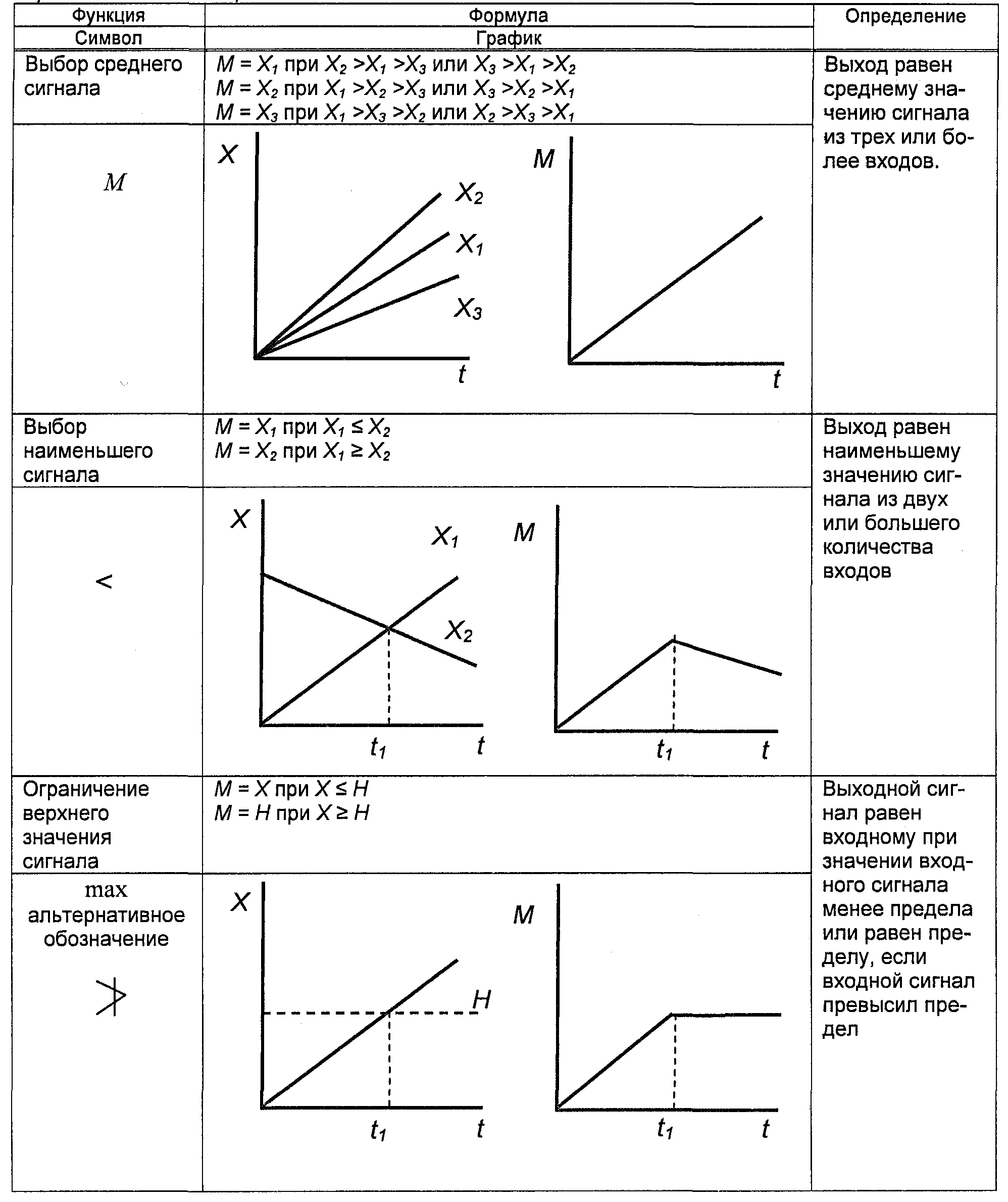

А.1 Дополнительные символьные обозначения, применяемые для построения преобразователей сигналов, вычислительных устройств, приведены в таблице А.1.
А.2 При построении условных обозначений преобразователей сигналов, вычислительных устройств надписи, определяющие вид преобразования или операции, осуществляемые вычислительным устройством, наносят справа от графического обозначения прибора.

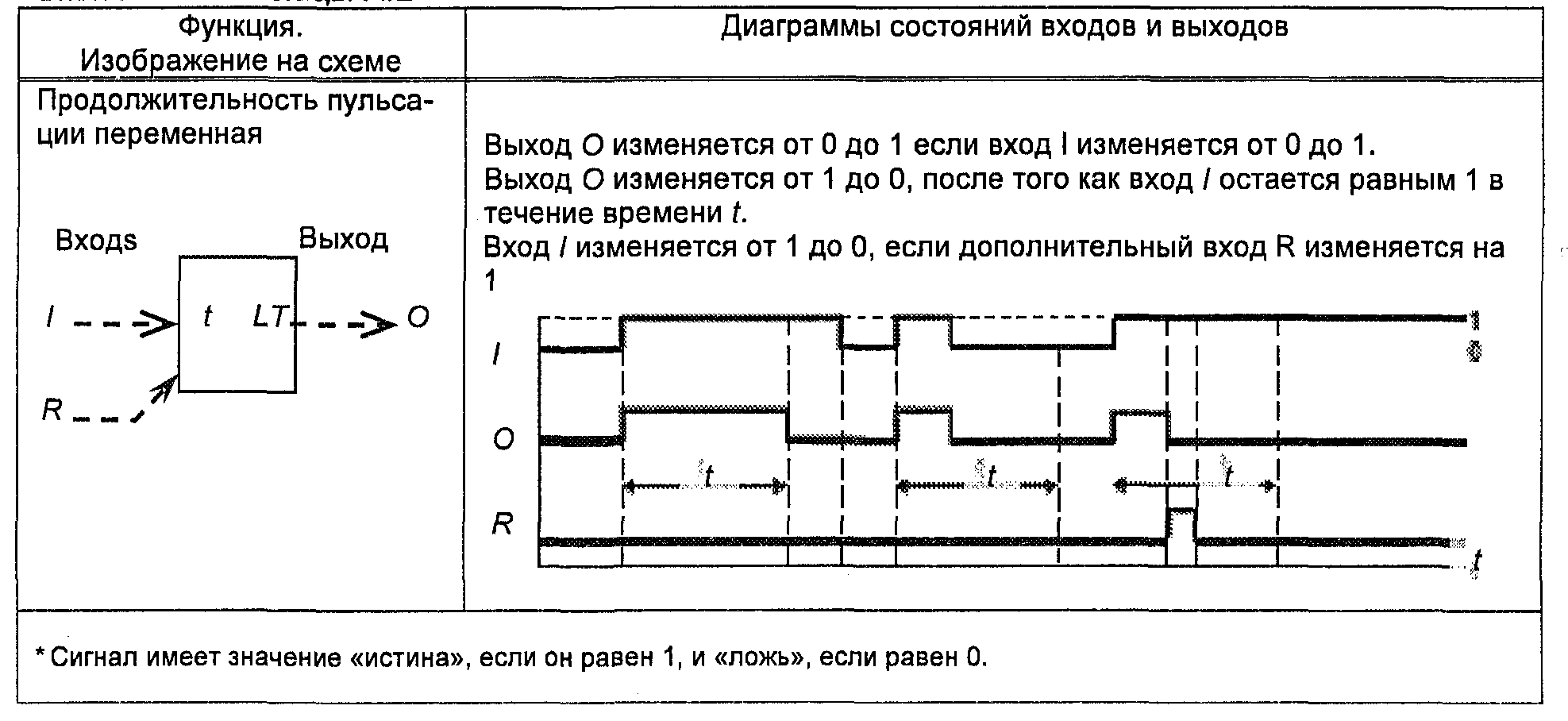

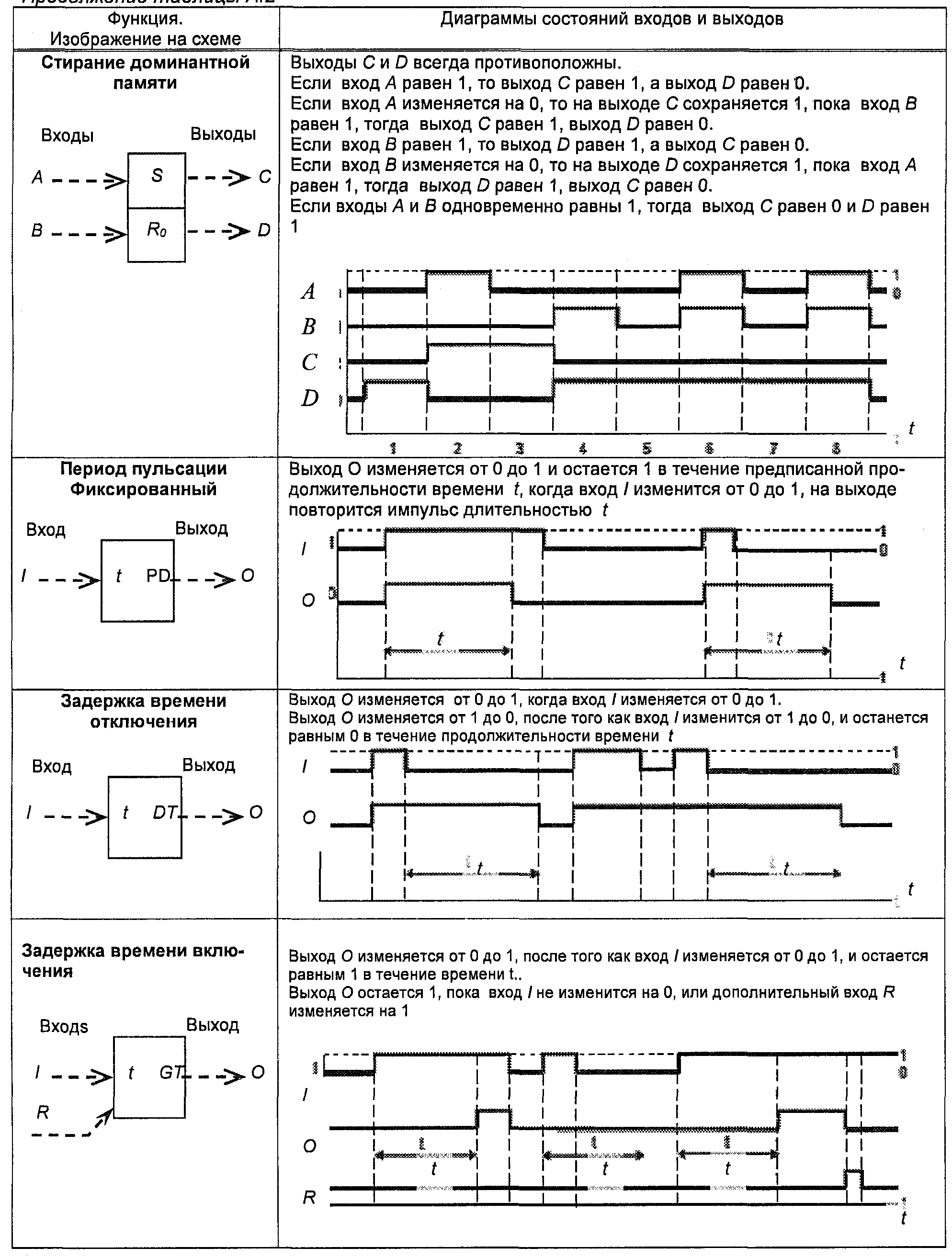

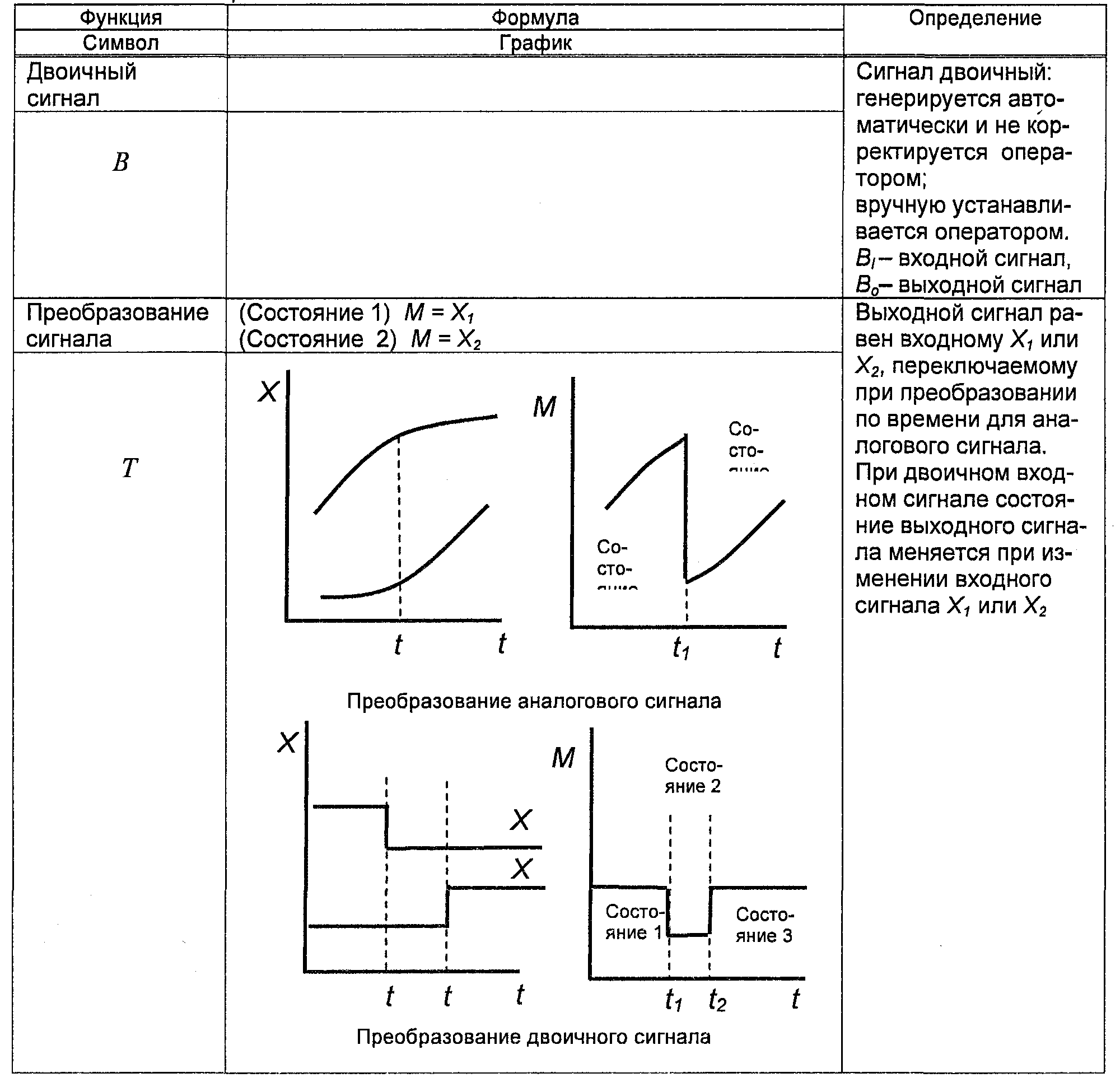

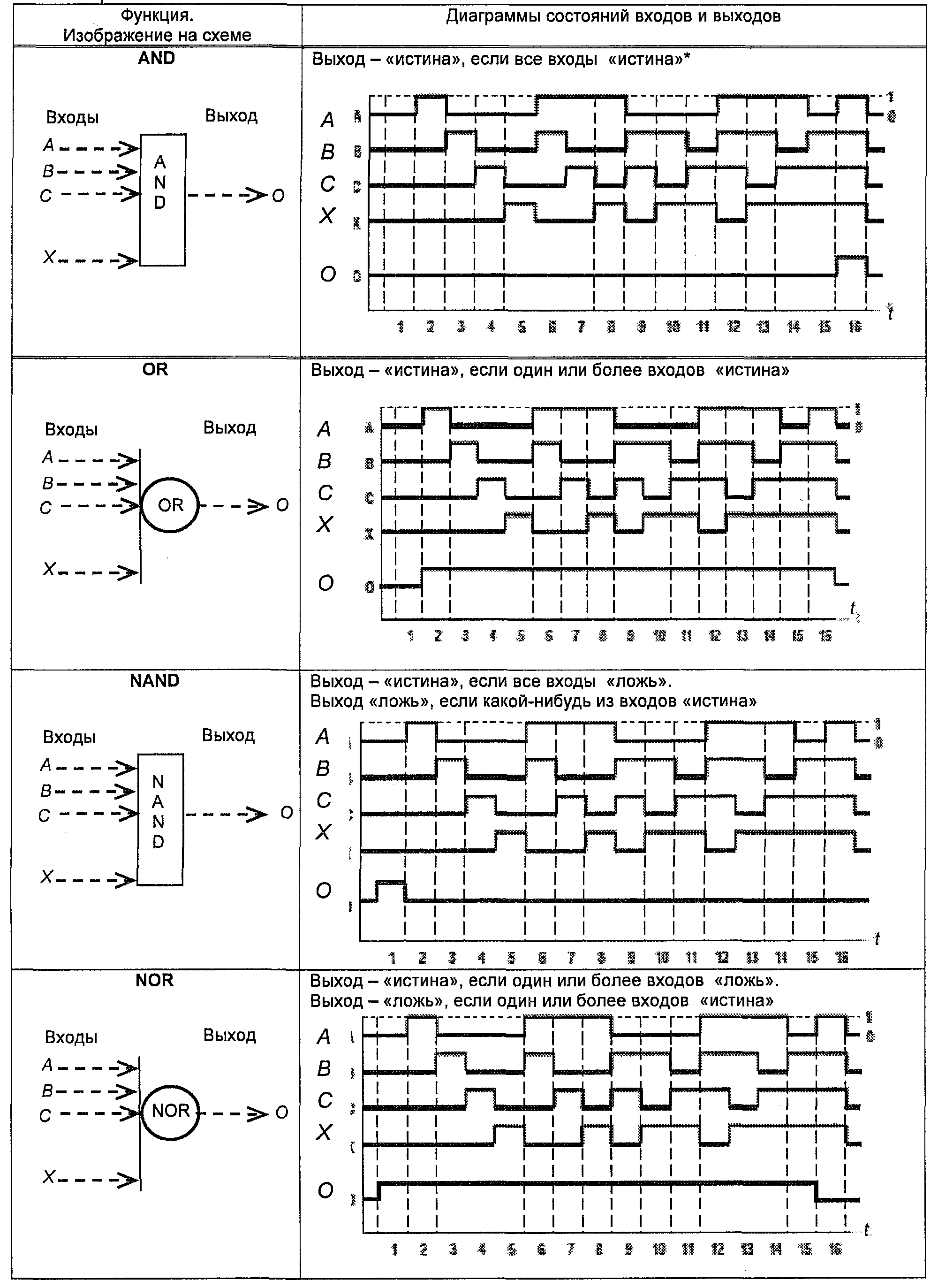

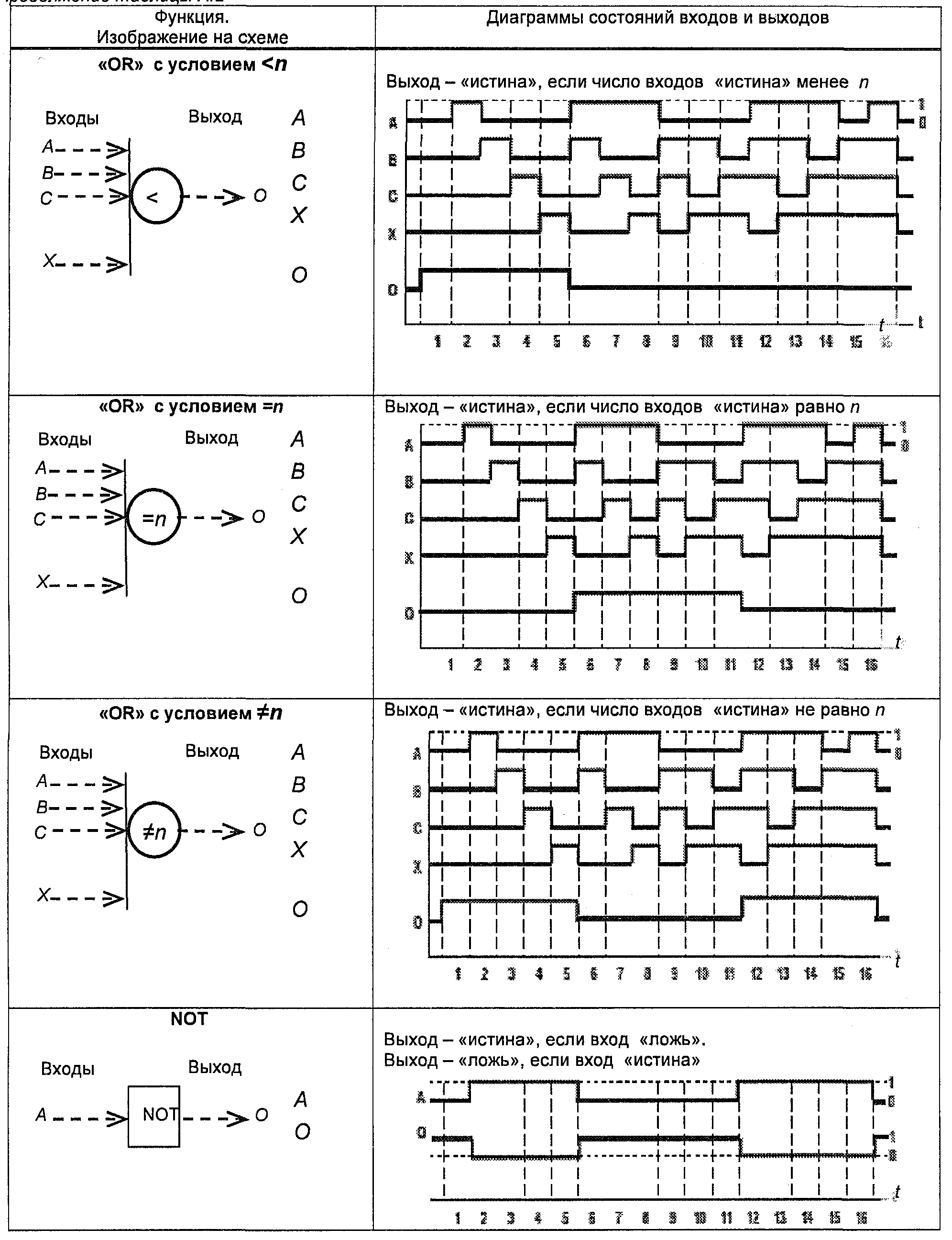

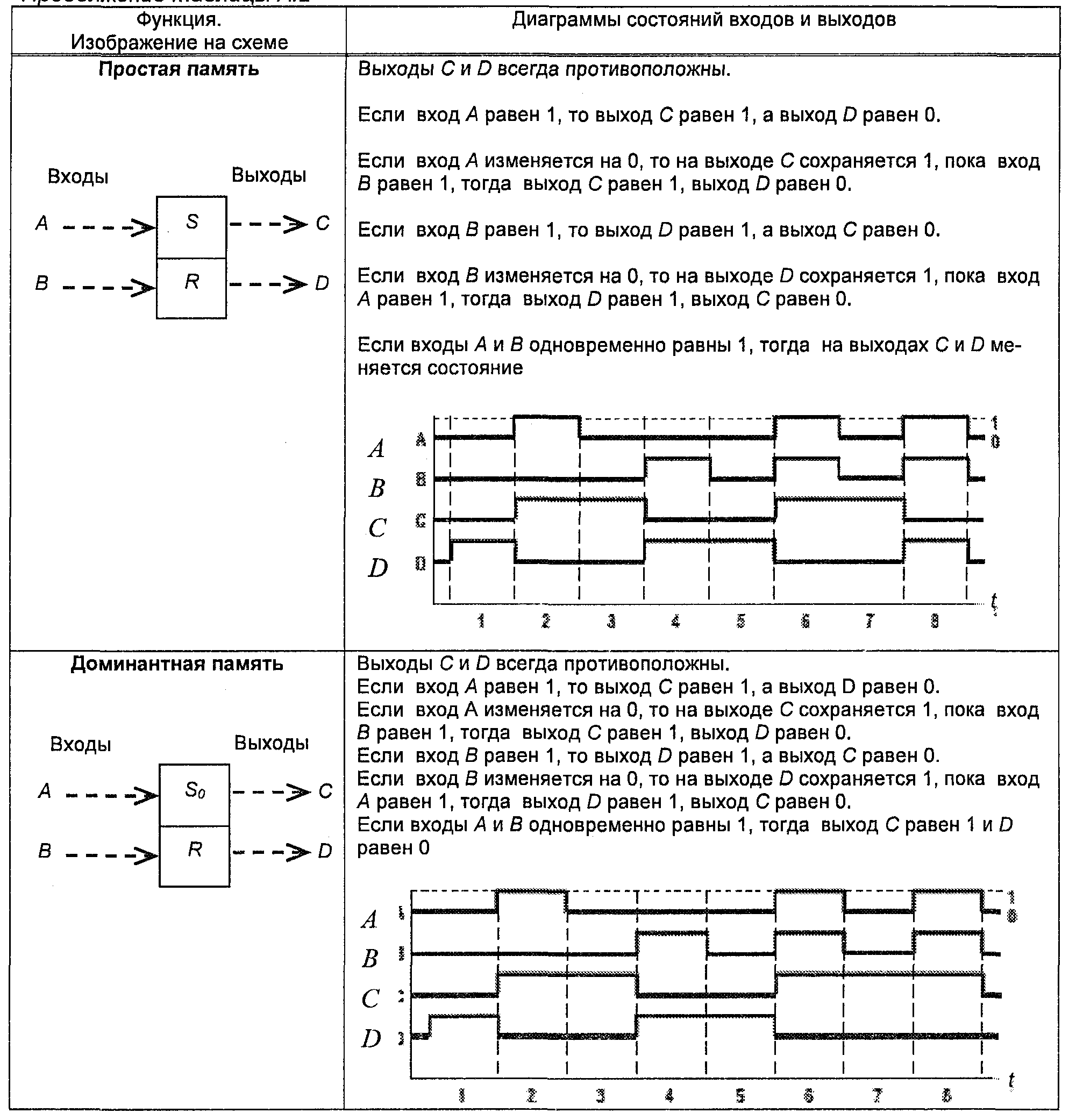

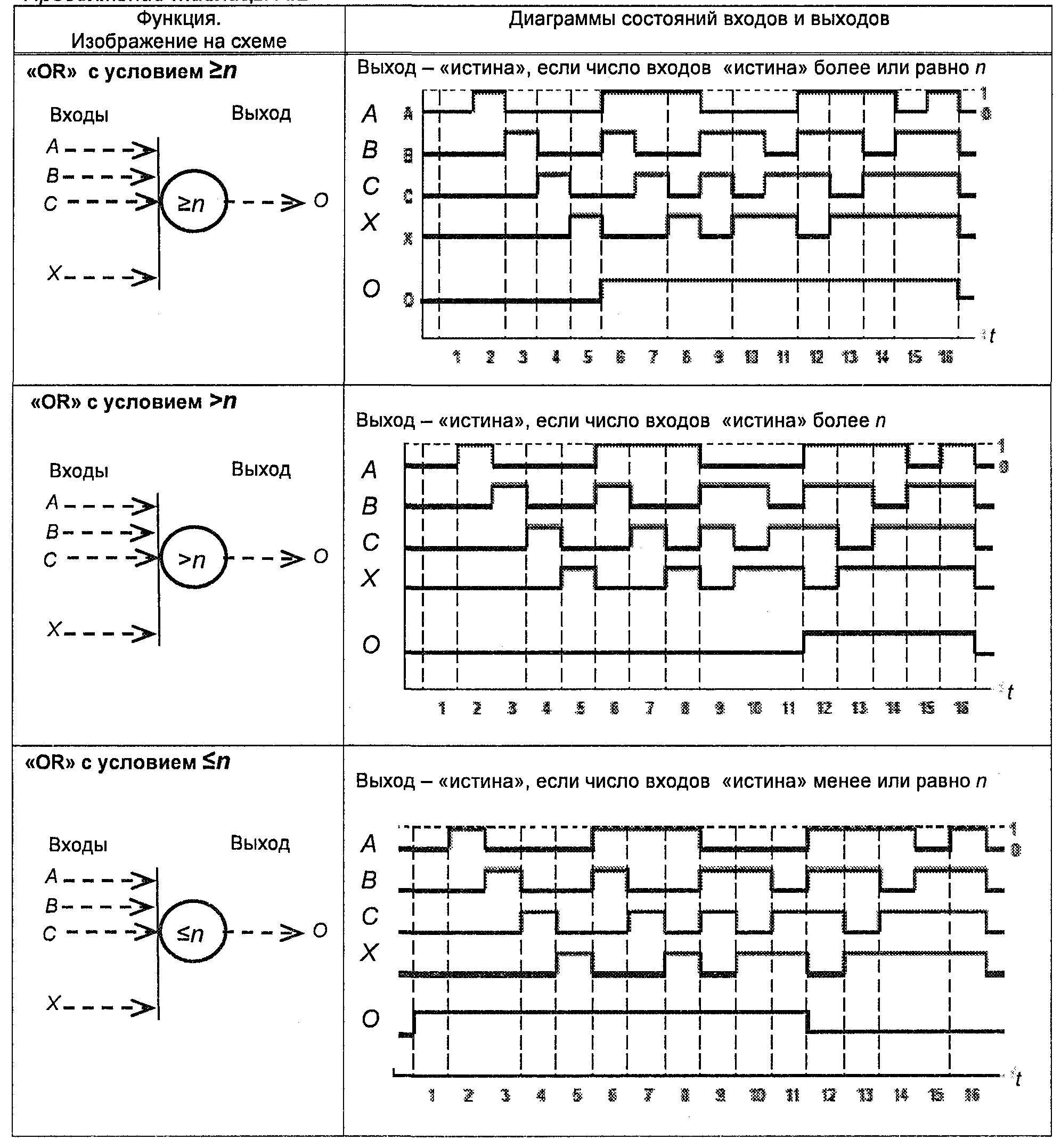

А.3 Символы функций бинарной логики и графические изображения устройств приведены в таблице А.2.

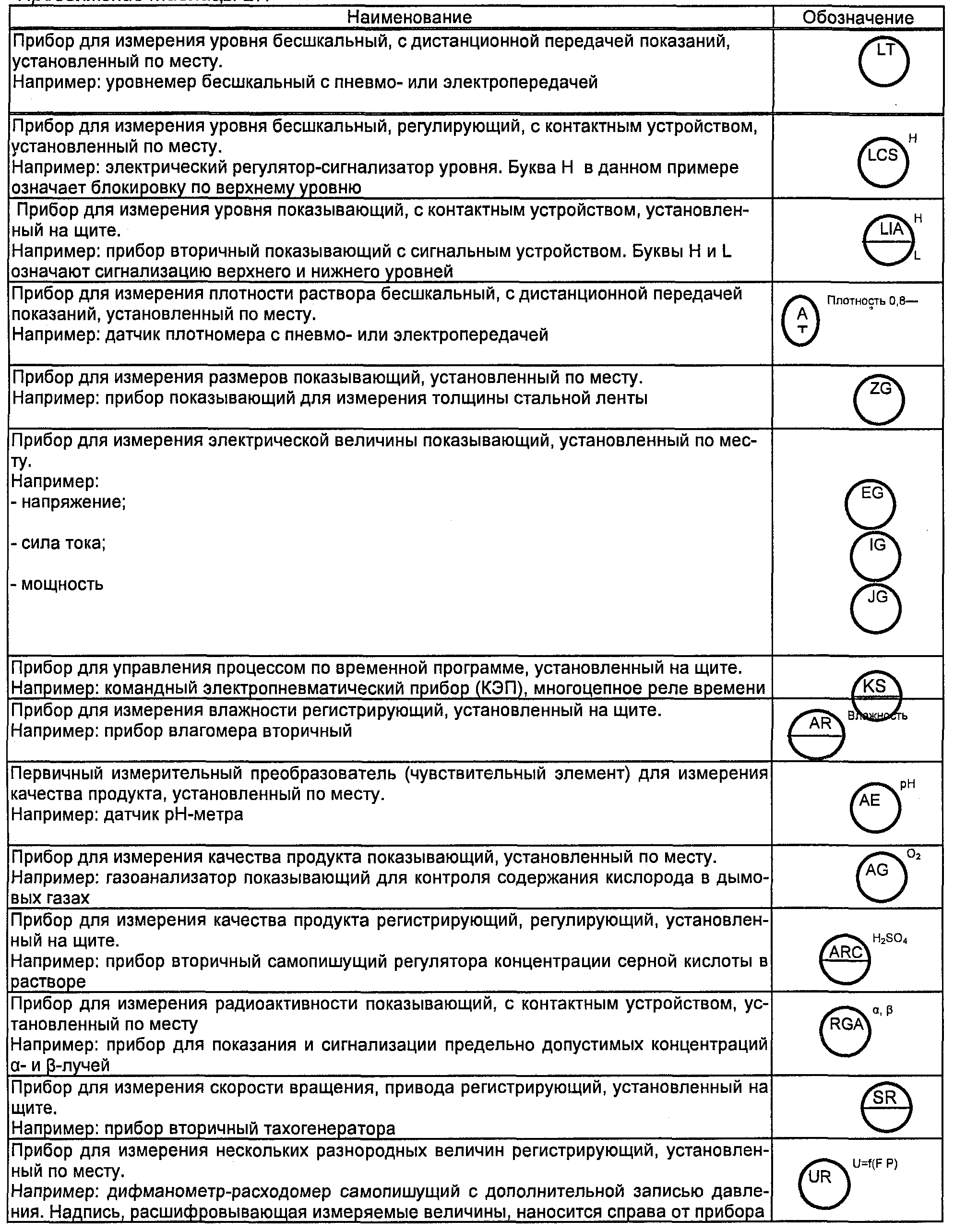

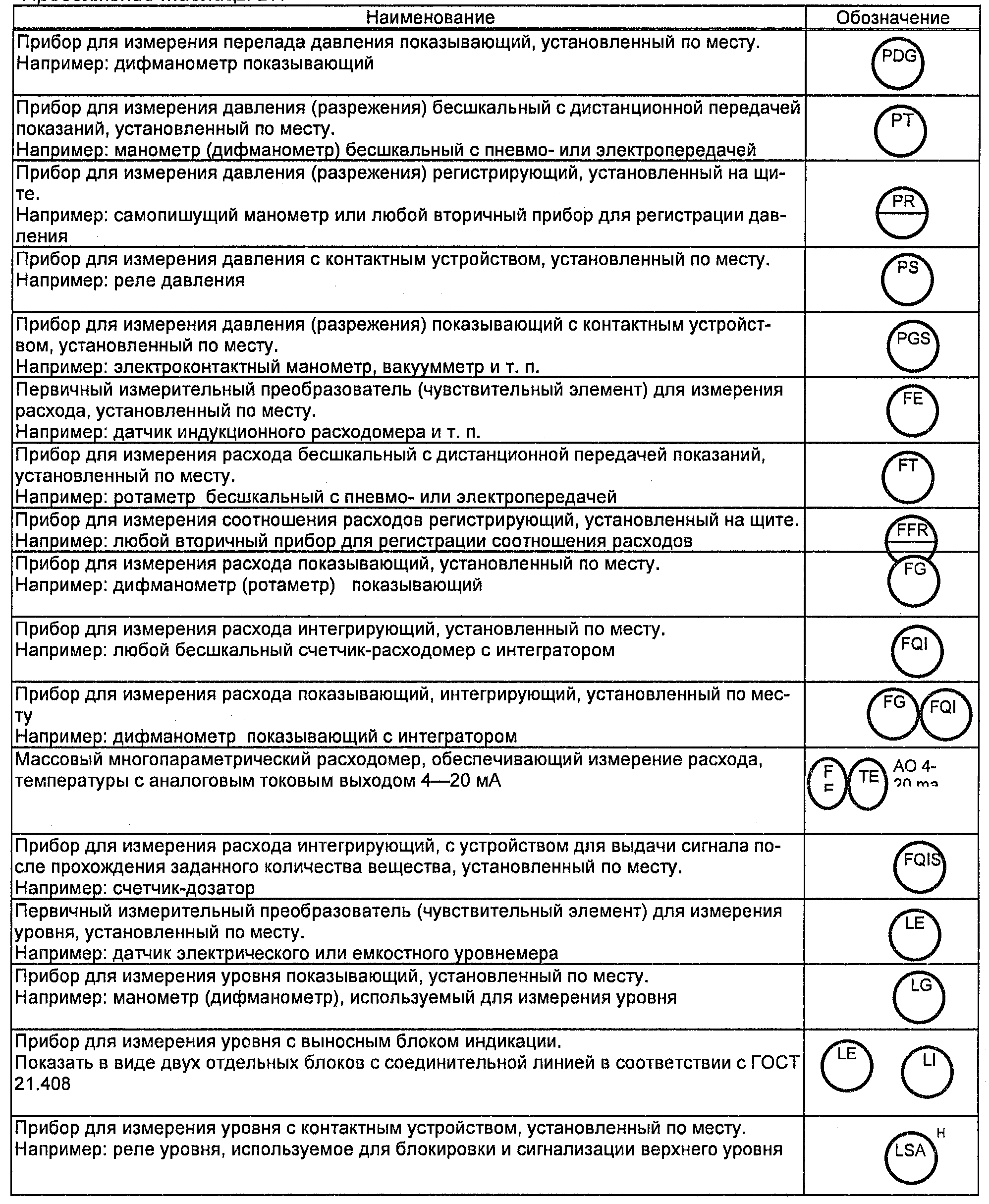

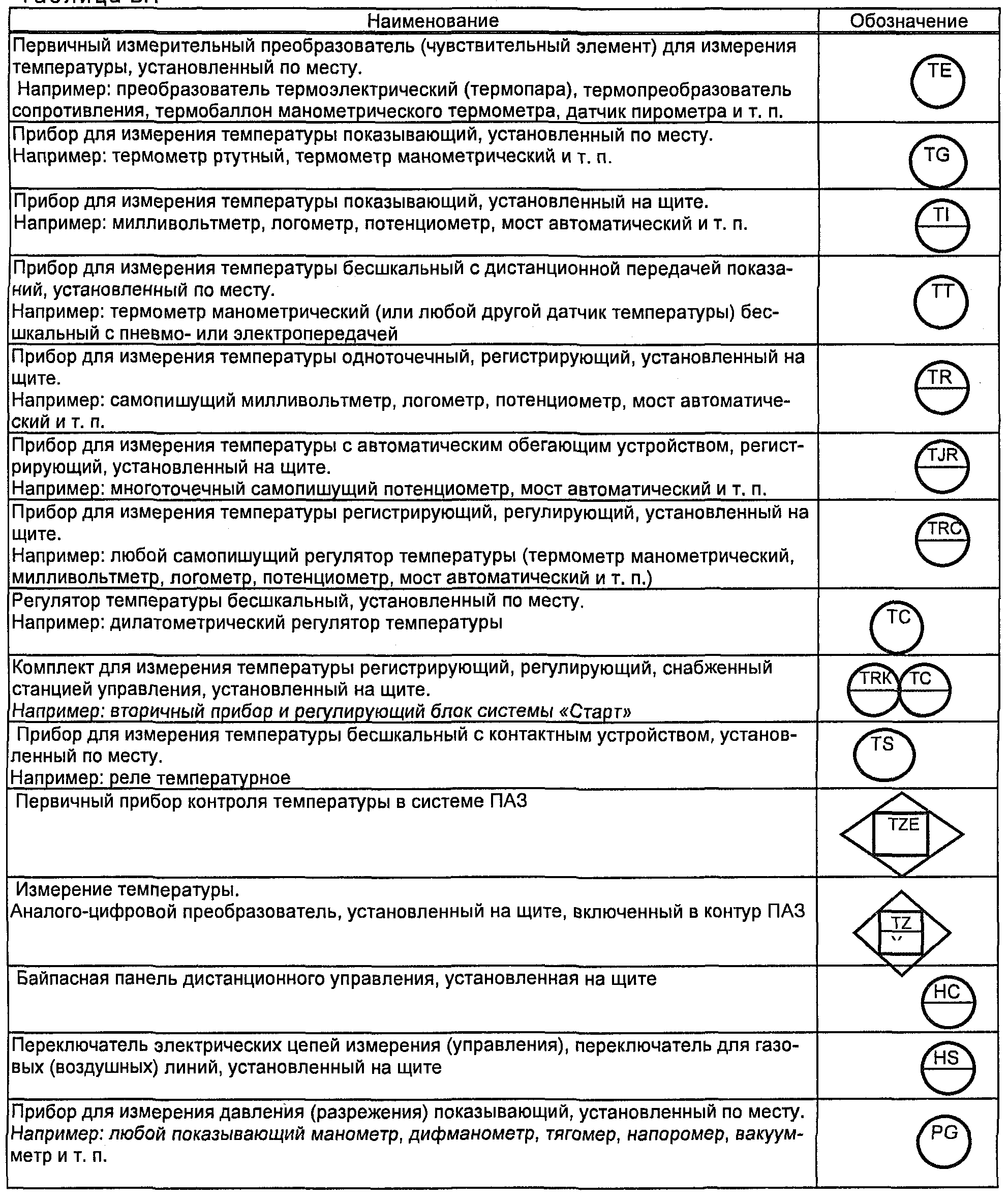

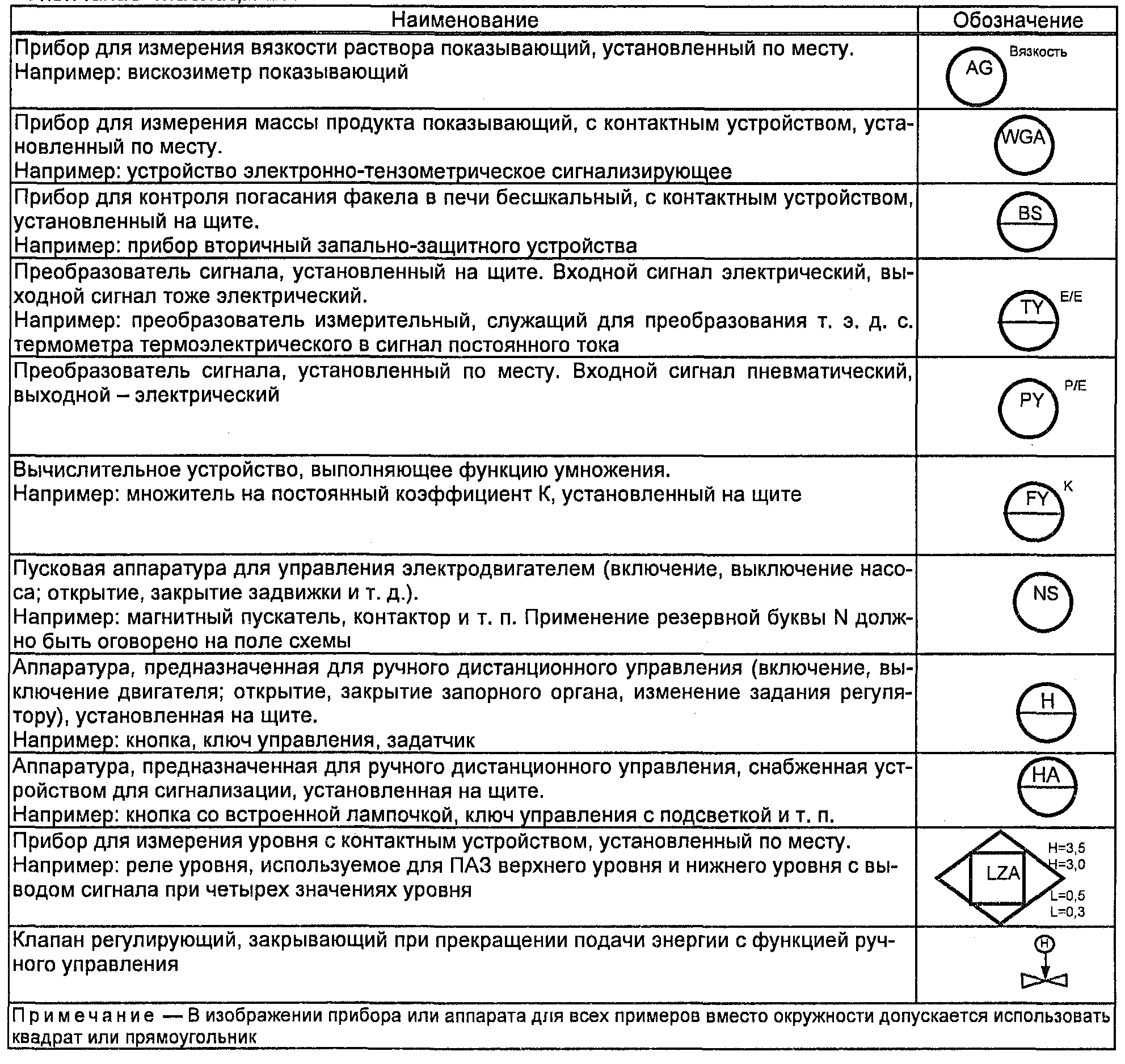

Приложение Б (справочное). Примеры построения условных обозначений приборов и средств автоматизации
Официальный источник
Реестр национальных стандартов — protect.gost.ru (карточка ГОСТ 21.208-2013 — искать по номеру стандарта в разделе «Стандарты»; точный адрес карточки на портале не найден при подготовке страницы).
