ГОСТ 7668-80
Коротко: межгосударственный стандарт устанавливает сортамент стальных канатов двойной свивки с линейным касанием проволок в прядях типа ЛК-РО с одним органическим сердечником — диаметры от 6,3 до 72,0 мм, разрывное усилие в зависимости от маркировочной группы и назначение (грузовые Г, грузолюдские ГЛ). Такие канаты применяют на грузоподъёмных кранах и других подъёмных сооружениях; их состояние проверяют стропальщики и машинисты кранов при осмотре перед началом работ.
О чём документ
Стандарт распространяется на стальные канаты двойной свивки с линейным касанием проволок в прядях типа ЛК-РО с одним органическим сердечником (п. 1). Технические требования, правила приёмки, методы испытаний, упаковка, маркировка, транспортирование и хранение — по ГОСТ 3241-91 (п. 4); настоящий стандарт задаёт только сортамент — диапазон диаметров, разрывных усилий и условных обозначений.
Ключевые положения и сроки
- Классификация каната (п. 2) — по назначению: грузолюдские (ГЛ) и грузовые (Г); по механическим свойствам проволоки: марки ВК, В, I; по покрытию проволоки: без покрытия или оцинкованная (группы С, Ж, ОЖ по поверхностной плотности цинка); по направлению и сочетанию свивки, способу свивки, точности изготовления, степени уравновешенности.
- Диапазон диаметров и разрывного усилия (п. 3, таблица) — диаметр каната от 6,3 до 72,0 мм; разрывное усилие каната в целом — от 155,5 Н (диаметр 6,3 мм, маркировочная группа 1370 Н/мм²) до 3 540 000 Н (диаметр 72,0 мм, маркировочная группа 1770 Н/мм²) в зависимости от диаметра и маркировочной группы прочности проволоки (от 1370 до 2160 Н/мм²).
- Ориентировочная масса (п. 3, таблица) — от 155,5 кг/1000 м (диаметр 6,3 мм) до 19 800 кг/1000 м (диаметр 72,0 мм) для смазанного каната.
- Пример условного обозначения (п. 2) — «Канат 39,5-Г-I-О-Р-1770 ГОСТ 7668-80»: диаметр 39,5 мм, грузового назначения, из проволоки без покрытия, марки I, правой односторонней свивки, раскручивающийся, рихтованный, нормальной точности, маркировочная группа 1770 Н/мм² (180 кгс/мм²).
- Округление диаметров (п. 2, примечание) — диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.
Частые вопросы
Что означает буква «ЛК-РО» в названии каната?

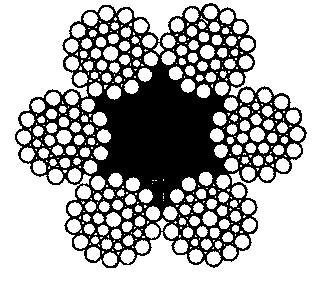

Обозначение конструкции свивки: «ЛК» — линейное касание проволок в прядях (в отличие от точечного касания), «РО» — разного диаметра проволок в прядях с одним органическим сердечником (один сердечник, оплетённый шестью прядями по 36 проволок каждая — отсюда «6×36»).
Чем грузолюдской канат (ГЛ) отличается от грузового (Г)?
Грузолюдские канаты (ГЛ) применяют там, где канат используется для подъёма людей (например, в пассажирских подъёмниках, шахтных клетях) — к ним предъявляют более строгие требования по запасу прочности при эксплуатации согласно федеральным нормам и правилам по подъёмным сооружениям; грузовые канаты (Г) — только для подъёма и перемещения грузов.
Связь с другими НПА
- Приказ Ростехнадзора № 461 от 26.11.2020 — Правила безопасности ОПО с подъёмными сооружениями — устанавливает требования к эксплуатации и браковке грузовых канатов на кранах и других подъёмных сооружениях.
- ГОСТ 33715-2025 — безопасная эксплуатация грузозахватных приспособлений — требования к стропам, в которых используются канаты настоящего сортамента.
- ГОСТ 25573-82 — утратившие силу технические условия на грузовые канатные стропы (аналогичная область применения).
- Промышленная безопасность — другие документы раздела.
Связки с базой знаний
Полный текст документа
Приведён по тексту выгрузки с максимальной редактурой; сортаментная таблица (диаметры, разрывные усилия по всем маркировочным группам от 1370 до 2160 Н/мм²) приведена в сокращённом виде — полная таблица содержит более 40 строк и 9 маркировочных групп, здесь показан принцип и крайние значения.
1–4. Область применения, классификация, сортамент
1. Настоящий стандарт распространяется на стальные канаты двойной свивки и линейным касанием проволок в прядях типа ЛК-РО с одним органическим сердечником.
2. Канаты подразделяются по признакам:
- по назначению: грузолюдские — ГЛ, грузовые — Г;
- по механическим свойствам проволоки марок: ВК, В, I;
- по виду покрытия поверхности проволок: без покрытия или из оцинкованной проволоки в зависимости от поверхностной плотности цинка — С, Ж, ОЖ;
- по направлению свивки: правой или левой (Л);
- по сочетанию направления свивки элементов каната: крестовой, односторонней (О), комбинированной (К);
- по способу свивки: нераскручивающиеся (Н) или раскручивающиеся;
- по точности изготовления: нормальной или повышенной (Т);
- по степени уравновешенности: рихтованные (Р) или нерихтованные.
Примеры условных обозначений: канат диаметром 39,5 мм, грузового назначения, из проволоки без покрытия, марки I, правой односторонней свивки, раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1770 Н/мм² (180 кгс/мм²) — «Канат 39,5-Г-I-О-Р-1770 ГОСТ 7668-80»; то же, диаметром 18,0 мм, грузолюдского назначения, марки В, оцинкованный по группе ОЖ, левой односторонней свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1570 Н/мм² (160 кгс/мм²) — «Канат 18-ГЛ-В-ОЖ-Л-О-Н-Т-1570 ГОСТ 7668-80».
3. Диаметр каната и основные параметры (сокращённая выборка из полной сортаментной таблицы):
| Диаметр каната, мм | Расчётная площадь сечения проволок, мм² | Масса 1000 м смазанного каната, кг | Разрывное усилие каната в целом, Н (маркировочная группа 1370 Н/мм²) | Разрывное усилие каната в целом, Н (маркировочная группа 1770 Н/мм²) | Разрывное усилие каната в целом, Н (маркировочная группа 2160 Н/мм²) |
|---|---|---|---|---|---|
| 6,3 | 15,72 | 155,5 | — | 23 650 | 26 200 |
| 9,7 | 38,82 | 383,5 | — | 56 100 | 62 550 |
| 18,0 | 125,78 | 1245,0 | — | 175 500 | 190 500 |
| 22,0 | 185,10 | 1830,0 | 207 500 | 258 500 | 280 500 |
| 33,0 | 420,96 | 4155,0 | 473 000 | 588 000 | 638 500 |
| 44,5 | 787,38 | 7770,0 | 885 000 | 1 095 000 | 1 185 000 |
| 58,5 | 1314,56 | 13 000,0 | 1 470 000 | 1 790 000 | — |
| 72,0 | 2008,28 | 19 800,0 | 2 255 000 | 2 715 000 | — |
Примечания: канаты, разрывное усилие которых относится к крайним диаметрам таблицы (58,5 и 72,0 мм при группе 1370 Н/мм² и других сочетаниях, указанных в стандарте), изготовляют по согласованию изготовителя с потребителем; диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм (изменённая редакция, Изм. № 1, 2).
4. Технические требования, правила приёмки, методы испытаний, упаковка, маркировка, транспортирование и хранение — по ГОСТ 3241-91.
Официальный источник
Реестр национальных стандартов — protect.gost.ru (карточка ГОСТ 7668-80 — искать по номеру стандарта в разделе «Стандарты»; полный текст стандарта портал не публикует).
