ГОСТ 12.4.236-2012 ССБТ
Коротко: межгосударственный стандарт (модифицированное принятие EN 138:1994) устанавливает технические требования, методы испытаний и маркировку неавтономных шланговых дыхательных аппаратов, подающих пользователю чистый воздух по шлангу с определённого расстояния — бесприводных, с ручным и с механическим приводом, укомплектованных маской или полумаской. Работников, которым выдаются такие аппараты, обучают применению средств индивидуальной защиты; правила выбора и проверки перед использованием — ГОСТ 12.4.299-2015.
О чём документ
Стандарт распространяется на неавтономные шланговые средства индивидуальной защиты органов дыхания (СИЗОД) — аппараты, снабжающие пользователя чистым воздухом через шланг подачи воздуха с определённого расстояния (п. 1). Не распространяется на фильтрующие СИЗОД, на шланговые СИЗОД для струйной абразивной обработки, а также на специальные пожарные, военные, медицинские, авиационные СИЗОД и СИЗОД для подводных работ. Общую классификацию СИЗОД задаёт ГОСТ 12.4.034-2017; рекомендации по выбору и применению — ГОСТ 12.4.299-2015.
Ключевые положения и сроки
- Три вида по способу подачи воздуха (п. 3.5–3.7): бесприводный — воздух поступает только за счёт дыхания (вдоха) человека, относится только к классу 2 и не комплектуется полумаской; с ручным приводом — нагнетается через шланг низкого давления вручную; с механическим приводом — нагнетается электроприводом или другим устройством, причём в аварийных условиях пользователь сохраняет возможность дышать независимо от того, работает нагнетатель или нет.
- Классификация по механической прочности (п. 4, таблица 1) — класс 1 (лёгкое снаряжение) и класс 2 (тяжёлое снаряжение) по ГОСТ ЕН 132-2009.
- Устойчивость к воспламенению (п. 5.9) — составные части, попавшие в пламя, не должны воспламеняться либо не должны продолжать гореть свыше 5 с после извлечения из пламени.
- Прочность присоединения соединительного шланга (п. 5.5.3, таблица 2) — маска: 50 Н (класс 1) / 250 Н (класс 2); полумаска: 50 Н (класс 1).
- Бесприводная подача воздуха (п. 5.10.1) — свободный конец шланга подачи воздуха снабжается надёжно закреплённым противопылевым фильтром.
- Расход воздуха с ручным приводом (п. 5.10.2) — нагнетатель обеспечивает расчётный расход не менее 30 мин непрерывной работы одним человеком.
- Клапан регулирования подачи воздуха (п. 5.14) — при закрытом клапане сброса избыточного давления обеспечивает на выходе постоянный поток не менее 120 дм³/мин (минимальный режим) и не более 300 дм³/мин (максимальный режим).
- Сопротивление дыханию в сборе (п. 5.19.1, таблица 3) — бесприводный аппарат: вдох (с лицевой частью) до 1000 Па, выдох до 300 Па; аппарат с ручным/механическим приводом: вдох до 450 Па, выдох до 1000 Па.
- Диоксид углерода во вдыхаемом воздухе (п. 5.20) — не более 1% по объёму.
- Клапан сброса избыточного давления (п. 5.13) — обязателен при стандартном резьбовом соединении по ГОСТ ЕН 148-1-2009 для аппаратов с ручным/механическим приводом, должен быть герметичным и защищён от загрязнения и повреждений.
- Маркировка аппарата (п. 7.1) — фирменное наименование или товарный знак изготовителя, знак-идентификатор типа, номер и дату утверждения стандарта, год изготовления; отдельно маркируется шланг подачи воздуха (п. 7.2: «термостойкий», «антистатический», класс, год, изготовитель) и сам дыхательный аппарат (п. 7.3: заводской номер, номер и дата утверждения стандарта, расчётная выдерживаемая температура, если отличается от стандартной, год изготовления, изготовитель).
- Руководство по эксплуатации (п. 9.2) — обязательные предупреждения: аппарат не рассчитан на среду с недостатком кислорода (п. 9.2.3); при отключении принудительной подачи эксплуатация невозможна из-за резкого падения защиты и накопления CO₂ (п. 9.2.4); требования герметичности не выполняются у пользователей с бородой или в очках с заушниками (п. 9.2.6); необходима чистота подводимого воздуха (п. 9.2.7).
Частые вопросы
Чем шланговый аппарат с ручным приводом отличается от бесприводного?
Бесприводный подаёт воздух только за счёт дыхания (вдоха) самого человека и относится исключительно к классу 2, полумаской не комплектуется (п. 3.5). Аппарат с ручным приводом нагнетает воздух через шланг низкого давления вручную и может относиться к классу 1 или 2, а также комплектоваться дыхательным мешком (п. 3.6).
Можно ли работать в шланговом аппарате с механическим приводом, если отключилась принудительная подача воздуха?
Нет. Руководство по эксплуатации обязано прямо предупреждать: при выключении принудительной подачи эксплуатация аппарата невозможна — резко падают защитные свойства и быстро накапливается диоксид углерода (п. 9.2.4).
Что означает класс 1 и класс 2 у шлангового аппарата?
Механическую прочность конструкции: класс 1 — лёгкое снаряжение, класс 2 — тяжёлое снаряжение по ГОСТ ЕН 132-2009 (п. 4, таблица 1). От класса зависят нормативы прочности — например, испытательная нагрузка на соединительный шланг 50 Н для класса 1 и 250 Н для класса 2 (таблица 2).
Связь с другими НПА
- ГОСТ 12.4.034-2017 — СИЗОД: классификация и маркировка — общая классификация СИЗОД, в которую входят неавтономные шланговые аппараты.
- ГОСТ 12.4.299-2015 — СИЗОД: рекомендации по выбору, применению и техническому обслуживанию — правила выбора шлангового аппарата и проверки перед началом работы.
- ГОСТ 12.1.005-88 — воздух рабочей зоны — условия проведения эксплуатационных испытаний СИЗОД (п. 6.4.4).
- Охрана труда — другие документы раздела.
Связки с базой знаний
- Применение средств индивидуальной защиты — программа обучения.
- Виды и классификация СИЗ.
- Класс защиты и маркировка СИЗ.
Полный текст документа
Приведён по тексту выгрузки справочной системы, с максимальной редактурой: убрана служебная пометка о поправке к дате приказа (перенесена своими словами в блок «Редакция» выше), убрана пометка о нумерации подпунктов источника; чертежи и схемы испытательных установок (рисунки 1–9) сохранены растровыми изображениями.
Область применения, нормативные ссылки, термины, классификация (разделы 1–4)
1 Область применения
Настоящий стандарт распространяется на неавтономные шланговые средства индивидуальной защиты органов дыхания (далее — СИЗОД) и устанавливает общие технические требования к ним, методы их испытаний и маркировку.
Настоящий стандарт не распространяется на фильтрующие СИЗОД и СИЗОД шлангового типа для защиты при струйной абразивной обработке.
Настоящий стандарт также не распространяется на следующие специальные СИЗОД: пожарные; военные; медицинские; авиационные; для подводных работ.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на стандарты: EN 136 «Средства индивидуальной защиты органов дыхания. Маски. Требования, испытания, маркировка»; EN 140 «Средства индивидуальной защиты органов дыхания. Полумаски и четвертьмаски. Требования, испытания, маркировка»; EN 148-1 «Средства индивидуальной защиты органов дыхания. Соединения резьбовые для лицевых частей. Часть 1. Стандартное резьбовое соединение»; EN 148-3 «…Часть 3. Спецификация для соединения лицевых частей М45×3»; EN 132 «Средства индивидуальной защиты органов дыхания. Термины и пиктограммы»; ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».
3 Термины и определения
3.1 неавтономный дыхательный аппарат со шлангом подачи чистого воздуха: аппарат, укомплектованный маской и полумаской, в который пригодный для дыхания воздух поступает через шланг подачи воздуха с определённого расстояния путём забора чистого воздуха дыханием человека или с помощью ручного насоса, или механического устройства.
3.2 клапан сброса избыточного давления: клапан в соединительном шланге или дыхательном мешке, предназначенный для сброса в атмосферу избытка подаваемого воздуха.
3.3 дыхательный мешок: часть дыхательного аппарата, компенсирующая перепады в подаче воздуха и обеспечивающая бесперебойность его подачи.
3.4 лицевая часть СИЗОД: часть СИЗОД, обеспечивающая подачу очищенного воздуха или дыхательной смеси в органы дыхания и изолирующая дыхательные пути от окружающей атмосферы.
3.5 шланговый дыхательный бесприводный аппарат: снабжает пользователя чистым воздухом для дыхания через шланг подачи воздуха за счёт дыхания (вдоха) человека, выдыхаемый воздух поступает в окружающую атмосферу. Относится только к классу 2 и не может быть укомплектован полумаской.
3.6 шланговый дыхательный аппарат с ручным приводом: снабжает пользователя чистым воздухом, нагнетаемым через шланг подачи воздуха низкого давления к лицевой части устройством (нагнетателем) с ручным приводом, выдыхаемый и избыточный воздух поступает в окружающую атмосферу. Может относиться к классу 1 или 2, может быть укомплектован дыхательным мешком.
3.7 шланговый дыхательный аппарат с механическим приводом: снабжает пользователя чистым воздухом, нагнетаемым через шланг подачи воздуха низкого давления посредством нагнетателя с электроприводом или другого устройства, выдыхаемый и избыточный воздух поступает в окружающую атмосферу; в аварийных условиях человек сохраняет возможность дышать независимо от того, действует нагнетатель или нет. Может относиться к классу 1 или 2, может быть укомплектован дыхательным мешком.
СИЗОД, отвечающие требованиям настоящего стандарта, обозначают: Fresh air BA ГОСТ (обозначение настоящего стандарта) (класс).
4 Классификация
Укомплектованные СИЗОД по механической прочности конструкции классифицируют согласно таблице 1.
Таблица 1 — Классификация укомплектованных СИЗОД
| Класс | Описание СИЗОД |
|---|---|
| 1 | Для эксплуатации в качестве лёгкого снаряжения по ГОСТ ЕН 132-2009 |
| 2 | Для эксплуатации в качестве тяжёлого снаряжения по ГОСТ ЕН 132-2009 |
Технические требования (раздел 5)
5.1 Материалы. Материалы СИЗОД не должны менять своих свойств при хранении и эксплуатации в течение установленного изготовителем срока службы; должны выдерживать температуру, влажность и коррозионное воздействие рабочей среды (5.1.1). Для деталей, подвергающихся ударам, не допускается чистый алюминий, магний, титан и их сплавы в пропорциях, способных вызвать искру, воспламеняющую горючие газовые смеси (5.1.2). Материалы, контактирующие с кожей или вдыхаемым воздухом, не должны раздражать кожу или вредить здоровью — подтверждается заключением органов здравоохранения (5.1.3). Элементы, с которыми контактирует пользователь, — без острых кромок и заусениц (5.1.4).
5.2 Погружение в воду. СИЗОД должно нормально функционировать после погружения в воду лицевой части, соединительного шланга и шланга подачи воздуха и удовлетворять требованиям по сопротивлению дыханию (5.19).
5.3 Очистка и дезинфекция. Материалы конструкции не должны менять свойств при использовании рекомендованных изготовителем чистящих и дезинфицирующих средств.
5.4 Эксплуатационные свойства. Применение аппарата не должно вызывать у пользователя дискомфорта и чрезмерных признаков напряжения, включая наклонное положение и ограниченное пространство. При отрицательном результате по любому пункту методики заявитель вправе обратиться в другую аккредитованную лабораторию для повторных испытаний.
5.5 Соединительные узлы. Легко разбираются для очистки, осмотра и испытаний; съёмные элементы легко и надёжно соединяются без спецынструмента, если иное не оговорено в руководстве (5.5.1). Соединение лицевой части с другими частями СИЗОД надёжно; скручивание шланга не должно нарушать крепление; конструкция разъёмов исключает непреднамеренное прерывание подачи воздуха (5.5.2). Прочность присоединения соединительного шланга — не менее значений таблицы 2 (5.5.3).
Таблица 2 — Прочность присоединения соединительного шланга
| Лицевая часть | Класс аппарата | Усилие, Н |
|---|---|---|
| Маска | 1 | 50 |
| Маска | 2 | 250 |
| Полумаска | 1 | 50 |
5.6 Соединение дыхательного аппарата с лицевой частью. Осуществляется постоянными соединительными узлами, соединениями специального типа или резьбовым соединением. Стандартное резьбовое соединение — по ГОСТ ЕН 148-1-2009 (для аппаратов без избыточного давления) либо ЕН 148-3 (для аппаратов с избыточным давлением); резьбу по ГОСТ ЕН 148-1-2009 не допускается использовать для аппаратов с избыточным давлением, а резьбу по ЕН 148-3 — для аппаратов без избыточного давления. Нестандартное резьбовое соединение исключает возможность использования указанных стандартных соединений.
5.7 Ременные крепления, пояс и дыхательный мешок. Предусмотрены ременные крепления или пояс для соединительного шланга и дыхательного мешка (если он есть); крепления не расслабляются самопроизвольно; оголовье регулируется и обеспечивает надёжную комфортную фиксацию лицевой части (5.7.1). Предусмотрена возможность подсоединения шланга подачи воздуха напрямую к соединительному шлангу или лицевой части (5.7.2). Дыхательный мешок, если он есть, защищён от механических повреждений (5.7.3).
5.8 Устойчивость к температурному воздействию. После температурного воздействия все характеристики должны отвечать требованиям стандарта (5.8.1) и обеспечивать надлежащее функционирование по сопротивлению дыханию (5.8.2). СИЗОД для эксплуатации за пределами температур хранения снабжается соответствующей маркировкой (5.8.3).
5.9 Устойчивость к воспламенению. Составные части, подвергаемые воздействию пламени, не должны воспламеняться или продолжать гореть свыше 5 с после извлечения из пламени.
5.10 Система подачи воздуха. Бесприводная подача (5.10.1) — свободный конец шланга снабжён надёжно закреплённым противопылевым фильтром. Ручной привод (5.10.2) — нагнетатель пригоден для непрерывного действия одним человеком, обеспечивает расчётный расход воздуха не менее 30 мин; рекомендуется дыхательный мешок. Механический привод (5.10.3) — нагнетатели ротационного типа обеспечивают избыточное давление при любом направлении вращения либо только одностороннего действия; при возможности вращения в обоих направлениях испытания проводят в направлении минимального потока, установленного изготовителем.
5.11 Шланг подачи воздуха. Сопротивление сплющиванию (5.11.1): для бесприводного аппарата при нагрузке 100 Н рост сопротивления дыханию — не более 100 Па; для аппарата с приводом расход не должен снижаться более чем на 10% от минимального при нагрузке 250 Н (класс 1) или 1000 Н (класс 2). Сопротивление перегибу (5.11.2): для бесприводного аппарата при нагрузке 250 Н сопротивление дыханию — не более 100 Па; для аппарата с приводом расход не снижается более чем на 10% при нагрузке 125 Н (класс 1) или 250 Н (класс 2). Механическая прочность (5.11.3) — после испытаний без механических дефектов, узлы присоединения и клапан непрерывной подачи сохраняют прочность и целостность. Эластичность (5.11.4) — шланг свободно наматывается на барабан диаметром 500 мм. Термостойкость (5.11.5) — после контакта с горячими поверхностями и кипящей водой шланг не деформируется, качество подаваемого воздуха сохраняется.
5.12 Соединительный шланг. Эластичен, допускает свободное движение головы; исключена возможность случайного ограничения подачи воздуха (например, подбородком или рукой).
5.13 Клапан сброса избыточного давления. При стандартном резьбовом соединении по ГОСТ ЕН 148-1-2009 в аппаратах с ручным/механическим приводом клапан обязателен, защищён от загрязнения и повреждений, герметичен. После постоянного потока 300 дм³/мин в течение 1 мин и разрежения 8 кПа в течение 1 мин клапан продолжает правильно функционировать.
5.14 Клапан регулирования подачи воздуха. Обеспечивает удобную настройку; при закрытом клапане сброса избыточного давления даёт на выходе из шланга поток не менее 120 дм³/мин (минимальный режим) и не более 300 дм³/мин (максимальный режим).
5.15 Регулируемые узлы. Удобны, отличимы на ощупь; правильно функционируют при непреднамеренном изменении их состояния пользователем; узлы, не предназначенные для настройки пользователем, регулируются только инструментом.
5.16 Лицевая часть. Маски и полумаски отвечают требованиям EN 136 и ГОСТ Р ЕН 140-2009 соответственно.
5.17 Подсос. При соединении, не соответствующем ГОСТ ЕН 148-1-2009, СИЗОД испытывают по подразделу 7.17 EN 136; подсос — по 4.14 EN 136 (маски) и 4.11 ГОСТ ЕН 140-2009 (полумаски). Средний подсос тест-вещества, включая подсос по полосе обтюрации и через клапаны выдоха, не должен превышать: под маску — 0,05%, под полумаску — 5%.
5.18 Клапаны вдоха и выдоха. При отсутствии стандартных резьбовых соединений по ГОСТ ЕН 148-1-2009 СИЗОД комплектуется клапаном вдоха и одним или несколькими клапанами выдоха, защищёнными от загрязнения и повреждений корпусом; клапан вдоха не должен работать в цикле выдоха и наоборот; клапаны правильно функционируют в любом пространственном положении. Коэффициент подсоса воздуха под клапан выдоха — не более 0,01%.
5.19 Сопротивление дыханию. После температурного воздействия (6.7.1), таблица 3.
Таблица 3 — Сопротивление дыханию
| Тип шлангового дыхательного аппарата | Вдох, с лицевой частью, Па | Вдох, без лицевой части, Па | Выдох, с лицевой частью, Па |
|---|---|---|---|
| Бесприводный | 1000 | 750 | 300 |
| С ручным или механическим приводом | 450 | 450 | 1000 |
Для аппарата с приводом при испытании по 6.14.2 сопротивление дыханию не должно превышать 1 кПа.
5.20 Объёмная доля диоксида углерода во вдыхаемом воздухе. Не более 1% по объёму; при нестандартном соединителе — испытание по EN 136; аппараты с приводом испытывают при минимальном потоке, установленном изготовителем.
5.21 Герметичность. Изменение давления — не более 100 Па за 1 мин; для аппаратов с механическим приводом допускается альтернативный метод погружения в воду (появление пузырьков воздуха не допускается).
5.22 Электрооборудование. Конструкция исключает случайное уменьшение или изменение подачи воздуха. СИЗОД для взрывоопасных сред — антистатично, сопротивление изоляции и удельное электрическое сопротивление неметаллических частей — не более 10⁹ Ом; ударные части — из материалов, обеспечивающих фрикционную искробезопасность.
Методы испытаний (раздел 6)
6.1 Общие положения. Испытание на воспламенение — на двух необлучённых температурой образцах, не подлежащих другим испытаниям. Испытание на температурное воздействие (6.7.1, 6.7.2) — на двух других образцах, после чего они проходят остальные испытания. Испытание на герметичность — на образцах после температурного воздействия и остальных испытаний (кроме эксплуатационных свойств). Испытания эксплуатационных свойств — на двух образцах после температурного воздействия, по завершении всех испытаний (кроме воспламенения). Перечень показателей — таблица 4.
Таблица 4 — Перечень показателей, проверяемых при испытаниях СИЗОД
| Пункт методов испытаний | Показатель | После температурного воздействия (6.7.1, 6.7.2) | Пункт требований |
|---|---|---|---|
| 6.2 | Визуальный контроль | Да | 5.1, 5.3, 5.5.1, 5.5.2, 5.7, 5.10, 5.15 |
| 6.3 | Погружение в воду | Да | 5.2 |
| 6.4 | Эксплуатационные свойства | Да | 5.4, 5.7, 5.10, 5.12, 5.15 |
| 6.5 | Прочность присоединения соединительного шланга | Да | 5.5.3 |
| 6.6 | Герметичность | Да | 5.21 |
| 6.7.2 и 6.7.3 | Устойчивость к температурному воздействию | Да | 5.8 |
| 6.8 | Устойчивость к воспламенению | Нет | 5.9 |
| 6.9 | Сопротивление сплющиванию шланга подачи воздуха | Да | 5.11.1 |
| 6.10 | Сопротивление перегибу шланга подачи воздуха | Да | 5.11.2 |
| 6.11 | Прочность соединений шланга подачи воздуха и ремней крепления | Да | 5.11.3 |
| 6.12 | Термостойкость шланга подачи воздуха | Да | 5.11.5 (по требованию) |
| 6.13 | Подсос под клапан сброса избыточного давления | Да | 5.13 |
| 6.14 | Сопротивление дыханию | Да | 5.19 |
| 6.15 | Подсос через клапан выдоха | Да | 5.18 (только при несоответствии EN 136, ГОСТ ЕН 140-2009) |
6.2 Визуальный осмотр — до и во время испытаний, включая частичный демонтаж по инструкции изготовителя; проверяют маркировку и наличие руководства по эксплуатации.
6.3 Погружение в воду. СИЗОД в сборе с лицевой частью подсоединяют гибким шлангом к дыхательной машине (25 циклов/мин, 2,0 дм³ за ход), закрепляют на шеффилдской голове-манекене (для маски/полумаски) или к выходу гибкого шланга (для загубника). Погружают в воду на глубину 0,25–0,80 м на время от трёх до пяти полных дыхательных циклов, в четырёх положениях лицевой части (вперёд вверх, вперёд вниз, вверх горизонтально, вниз горизонтально). Сопротивление дыханию измеряют прецизионным микроманометром до и сразу после погружения; присутствие воды в лицевой части после испытания не считается неисправностью, воду удаляют перед измерением сопротивления дыханию.
6.4 Эксплуатационные свойства. Испытывают два комплекта СИЗОД при участии четырёх испытателей (по два на комплект) (6.4.1). К испытаниям привлекают лиц, владеющих навыками применения СИЗОД, допущенных по здоровью и ознакомленных с руководством по эксплуатации (6.4.2). Перед каждым испытанием проверяют герметичность; шланги — максимальной длины по документации изготовителя (6.4.3). Испытания проводят с регистрацией температуры, влажности и давления по ГОСТ 12.1.005 (6.4.4). Продолжительность — 30 мин без снятия СИЗОД, с субъективной оценкой испытателя (6.4.5): 30 тянущих движений на эргометре с высоты 1,8 м с усилием 25 кг; ходьба 125 м в полный рост; ходьба 200 м в помещении высотой (1,3±0,2) м; ползком 100 м в помещении высотой (0,70±0,05) м; подъём и спуск по вертикальной лестнице и через проём 460×460 мм на суммарное расстояние 20 м; ходьба 10 м с мешком песка 12 кг, повторяется 22 раза с укладкой мешков в ряд на высоту 1,5 м (последовательность действий определяет руководитель испытаний). После испытания каждый испытатель отвечает на вопросы о комфортности ремней, надёжности креплений, видимости через лицевую часть, лёгкости речевого общения, подвижности шланга, удобстве лицевой части (6.4.6).
6.5 Прочность присоединения соединительного шланга. Лицевую часть закрепляют на голове-манекене, нагрузку прикладывают перпендикулярно плоскости соединения: 50 Н (класс 1) или 250 Н (класс 2) в течение (10±1) с (рисунок 1). После испытания проверяют на повреждения.

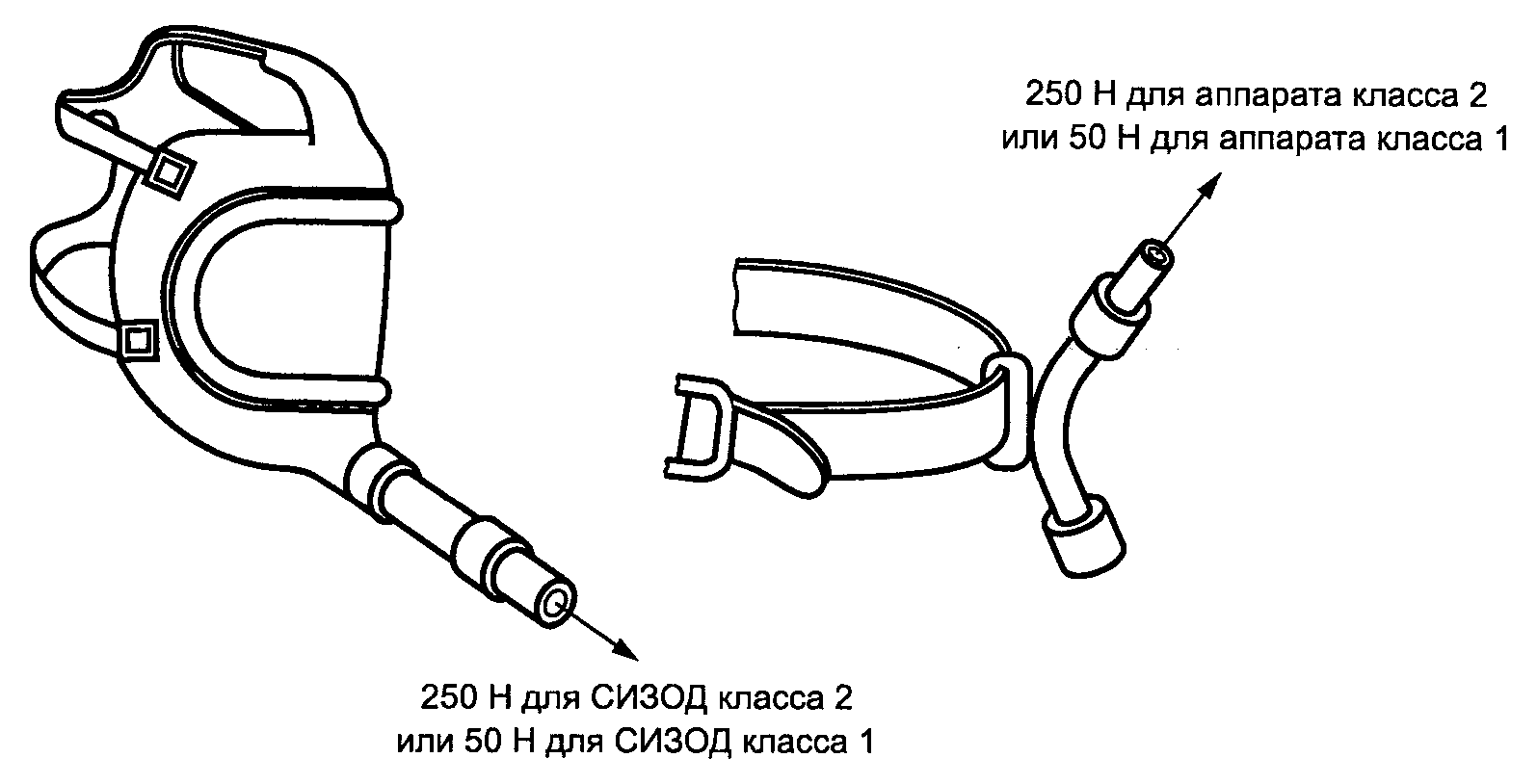

Рисунок 1 — Схема испытания прочности присоединения соединительного шланга
6.6 Герметичность. При разрежении (1,0±0,1) кПа в системе от шланга подачи воздуха до узла присоединения к лицевой части (конец соединительного шланга закрыт заглушкой) измеряют падение давления за 1 мин (6.6.1). Для аппаратов с механическим приводом — альтернативно погружение в воду комнатной температуры и проверка на пузырьки (6.6.2).
6.7 Устойчивость к температурному воздействию. Термический цикл: нагрев до (60±3) °C при влажности не ниже 95% в течение 4 ч, затем охлаждение до (минус 30±3) °C в течение 16 ч без скачков температуры, затем — комнатная температура (6.7.1). После этого — испытание дыхательной машиной (25 циклов/мин, 2 дм³ за ход) в течение 30 мин (6.7.2). Эксплуатационные испытания (6.7.3): охлаждённое СИЗОД (2–3 ч до минус (6±3) °C) — два тепло одетых испытателя работают 30 мин пятиминутными периодами без снятия аппарата: медленная ходьба, медленное продвижение ползком, переноска деревянных брусков (160×160 мм, (7±1) кг) на 6 м с укладкой в штабель высотой 1 м (рисунок 2); расход воздуха измеряют до охлаждения, после охлаждения и в конце испытания (6.7.3.1). Аналогичное испытание — с СИЗОД, выдержанным при комнатной температуре (23±2) °C 2–3 ч, надетым при ~20 °C перед входом в камеру минус (6±3) °C (6.7.3.2).

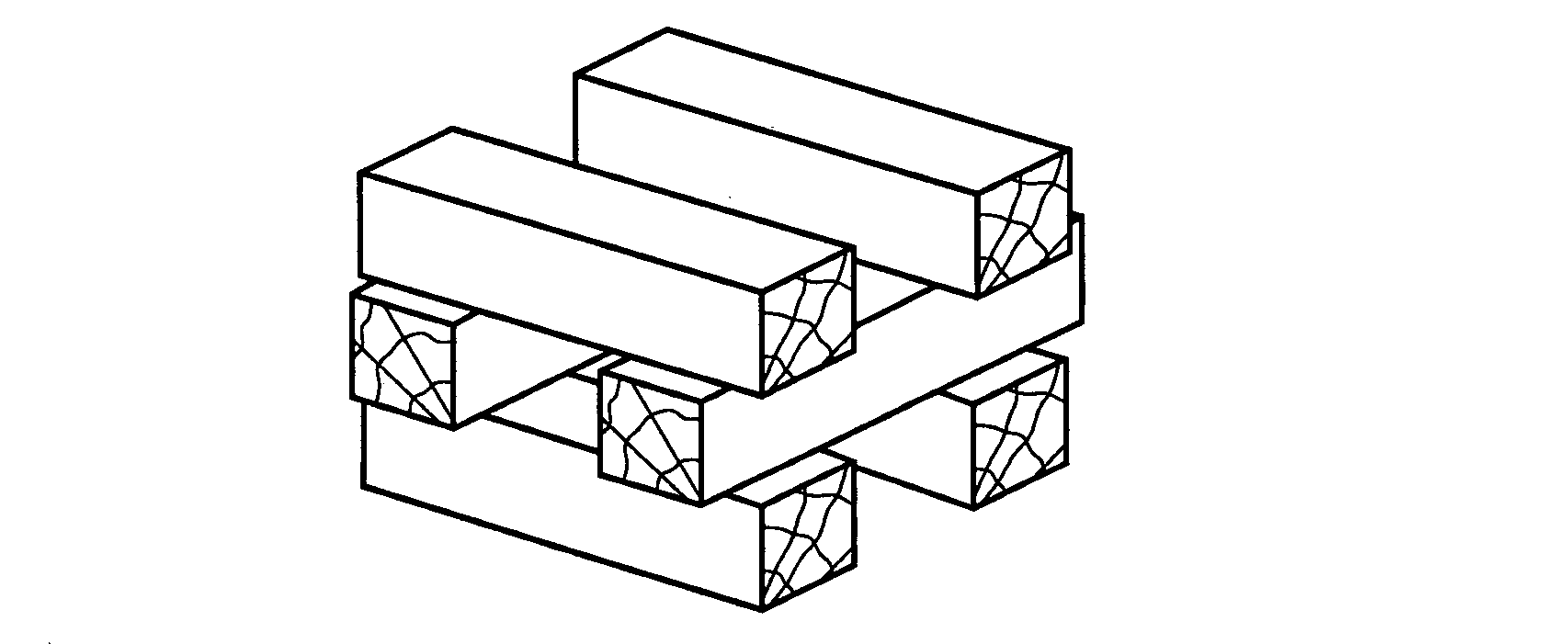

Рисунок 2 — Схема укладки деревянных брусков при эксплуатационных испытаниях СИЗОД
6.8 Устойчивость к воспламенению. Составную часть СИЗОД удерживают заданное время в пламени регламентированной температуры (6.8.1). Оборудование: горелка «ТЕКЛЮ» с регулировкой по высоте, баллон с пропаном, манометр, блокиратор обратного зажигания, термопара диаметром 1,5 мм (6.8.2). Высота пламени — (40±4) мм, температура на высоте (20±2) мм над горелкой — (800±50) °C; расстояние от горелки до образца — (20±2) мм; время воздействия — 12 с; фиксируют, продолжает ли образец гореть свыше 5 с после извлечения (6.8.3, рисунок 3).

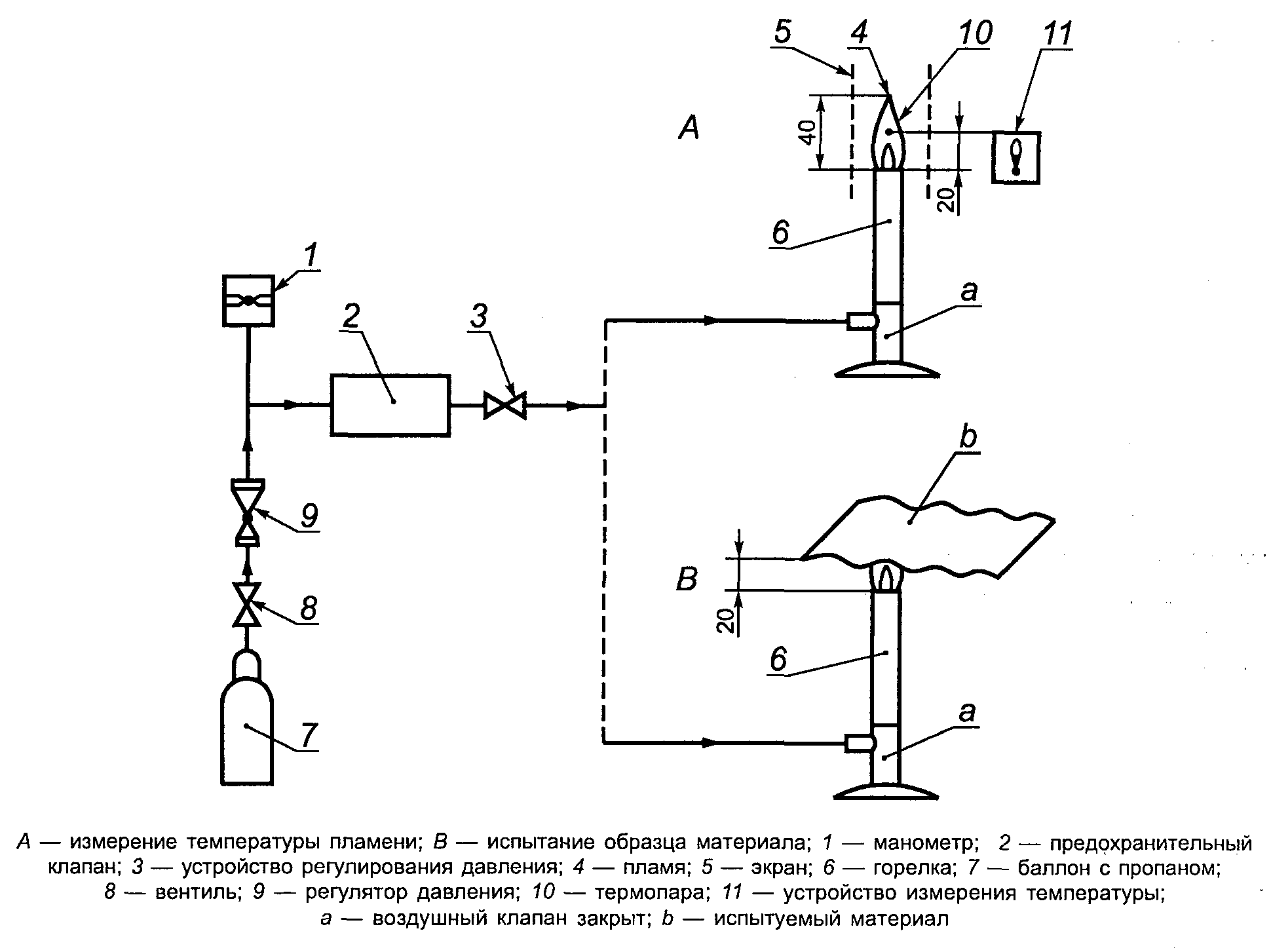

Рисунок 3 — Схема испытания на устойчивость к воспламенению
6.9 Сопротивление сплющиванию шланга подачи воздуха. Оборудование: две пластины (квадрат 100 мм или круг диаметром 100 мм), одна неподвижна, к другой прикладывают нагрузку 250 Н (класс 1) или 1000 Н (класс 2) (рисунок 4); расходомер или манометр (6.9.1). Для аппарата с приводом — измеряют расход при минимальном потоке изготовителя до и после нагрузки (6.9.2.1). Для бесприводного — постоянный поток 160 дм³/мин, измеряют сопротивление до и после нагрузки (6.9.2.2).

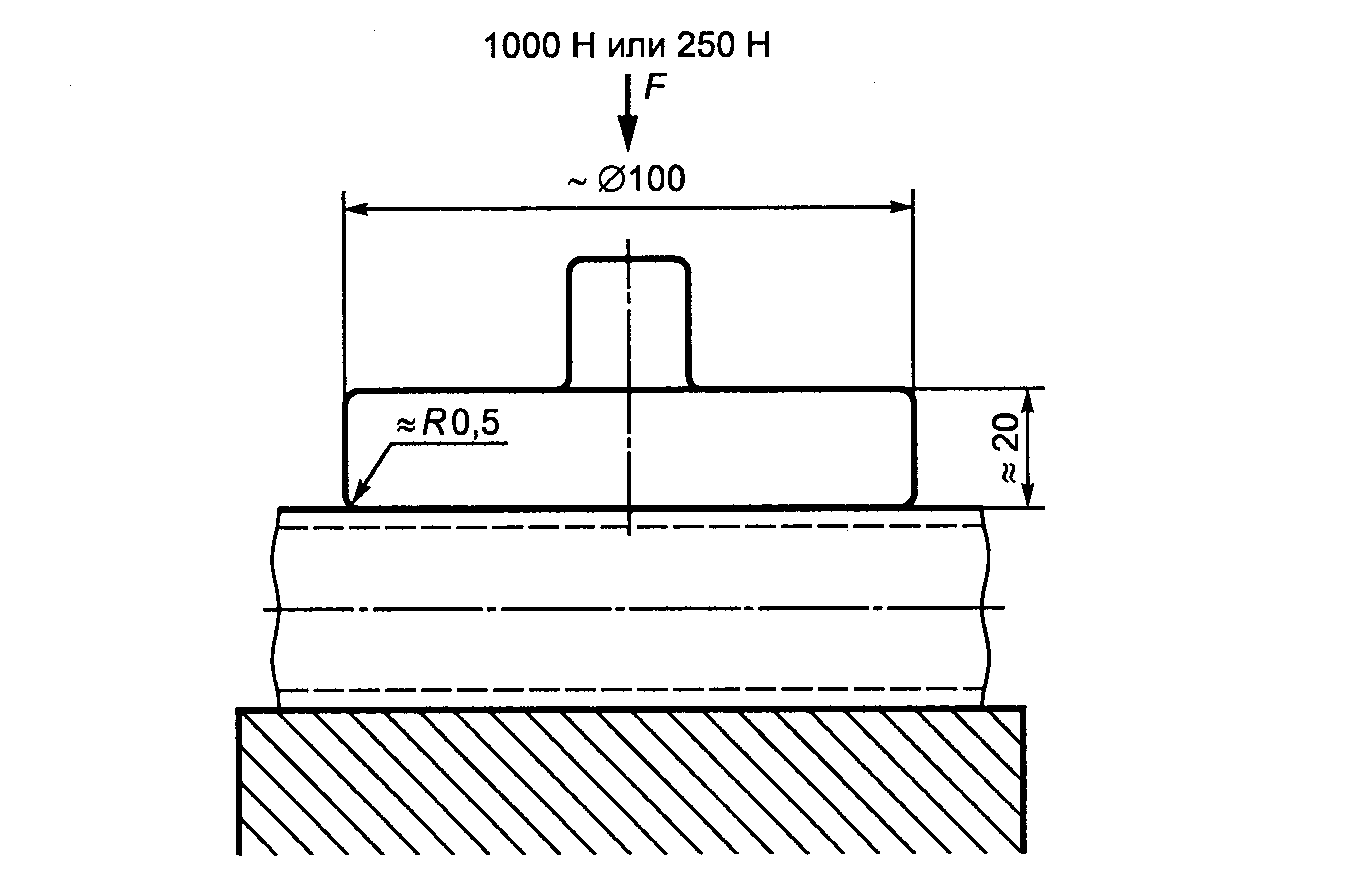

Рисунок 4 — Схема испытания на сплющивание шланга подачи воздуха
6.10 Сопротивление перегибу шланга подачи воздуха. Оборудование: приспособление для изгиба под прямым углом диаметром 10 мм (рисунок 5), зажимы, расходомер (6.10.1). Участок шланга 1 м сгибают под прямым углом, измеряют расход до и после приложения нагрузки к свободному концу (6.10.2).

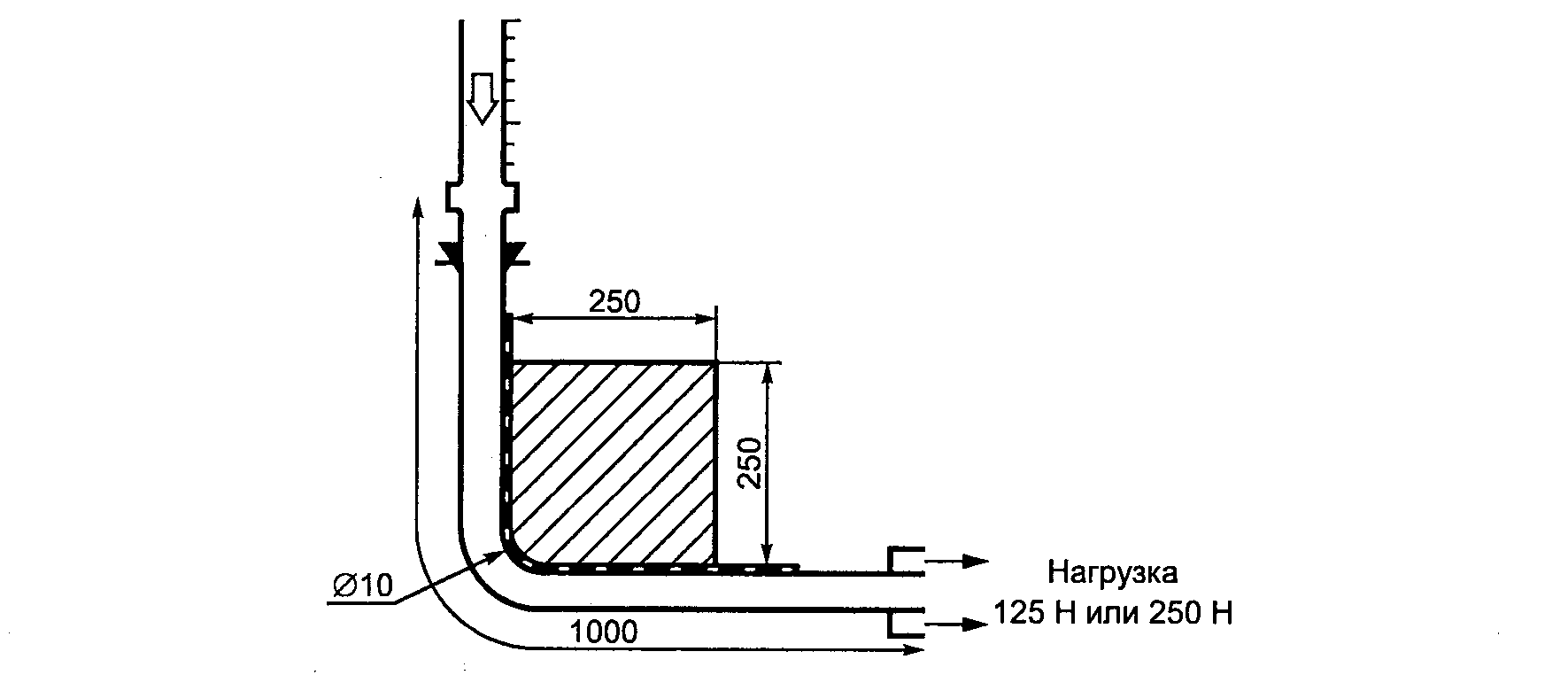

Рисунок 5 — Схема испытания на сопротивление перегибу (размеры в миллиметрах)
6.11 Прочность соединений шланга подачи воздуха и ремней крепления. Пояс/ремни с соединениями и клапаном непрерывной подачи (если есть) закрепляют на манекене; вдоль оси шланга подачи воздуха в течение 5 мин прикладывают постоянное растягивающее усилие 1000 Н (класс 2) или 250 Н (класс 1) (рисунок 6).

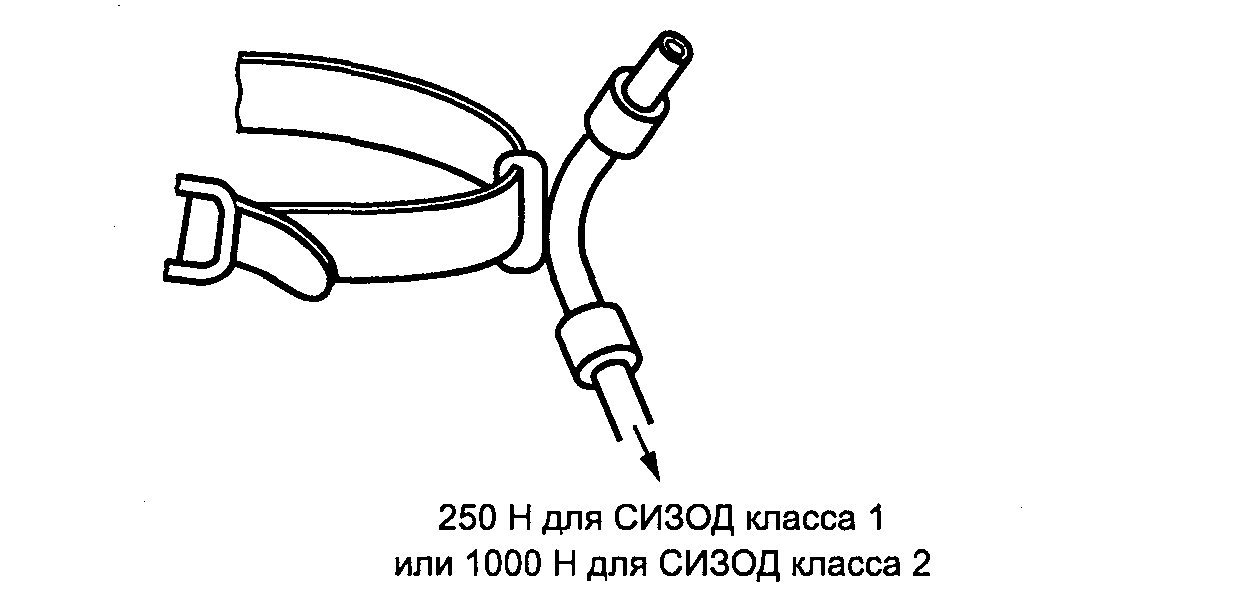

Рисунок 6 — Схема испытания прочности шланга подачи воздуха
6.12 Термостойкость шланга подачи воздуха. При наличии клапана непрерывной подачи сопротивление вдоху определяют при полностью закрытом клапане, выдоху — при полностью открытом.
6.13 Подсос под клапан сброса избыточного давления. Разрежение 1 кПа под клапаном при поддерживаемом объёме воздуха 0,5 дм³; клапан герметичен, если давление меняется не более чем на 100 Па за 1 мин.
6.14 Сопротивление дыханию. Укомплектованное СИЗОД закрепляют на шеффилдской голове-манекене или туловище; длина шланга — по документации изготовителя, половина шланга смотана в бухту диаметром 500 мм; дыхательная машина — 25 циклов/мин, 2 дм³ за ход (6.14.1). При наличии клапана непрерывной подачи сопротивление вдоху/выдоху — как в 6.12. Для аппарата с приводом — испытание при отключённом нагнетателе, расход 20 дм³/мин (20 циклов/мин, 1 дм³ за ход) (6.14.2).
6.15 Подсос под клапан выдоха. Оборудование: герметичная камера (1,0±0,2) дм³ с перегородками для равномерности потока, постоянный расход 100 дм³/мин (рисунок 7); дыхательная машина (20 циклов/мин, 1,5 дм³ за ход); система подачи гексафторида серы или иного тест-вещества; установка насыщения воздуха паром при 37 °C (6.15.1). Клапан настраивают на сопротивление 100–150 Па, испытание при постоянном потоке 30 дм³/мин; измеряют объёмную долю тест-вещества до и после клапана — одноцилиндровая схема (рисунок 8) или двухцилиндровая (рисунок 9); разница концентраций — подсос под клапан выдоха (6.15.2).

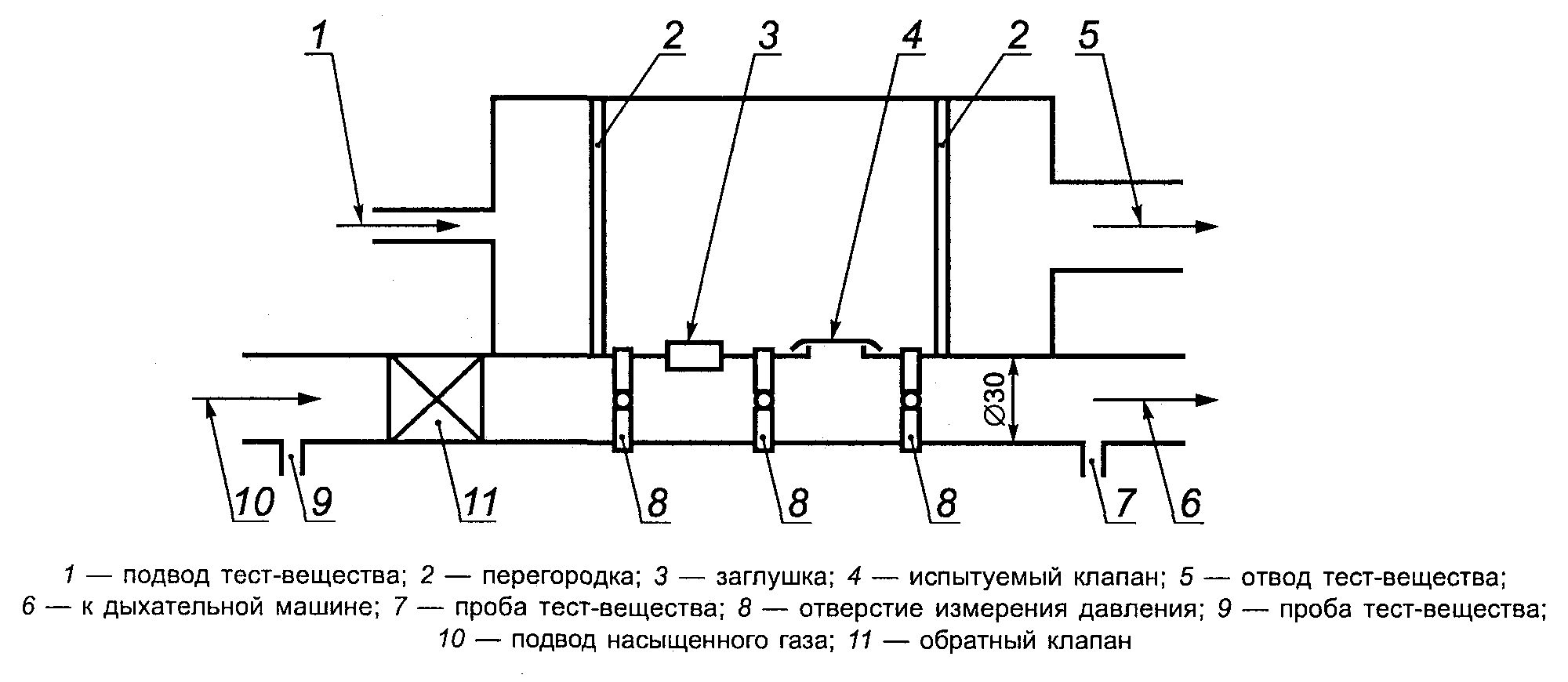

Рисунок 7 — Камера для определения подсоса под клапан выдоха

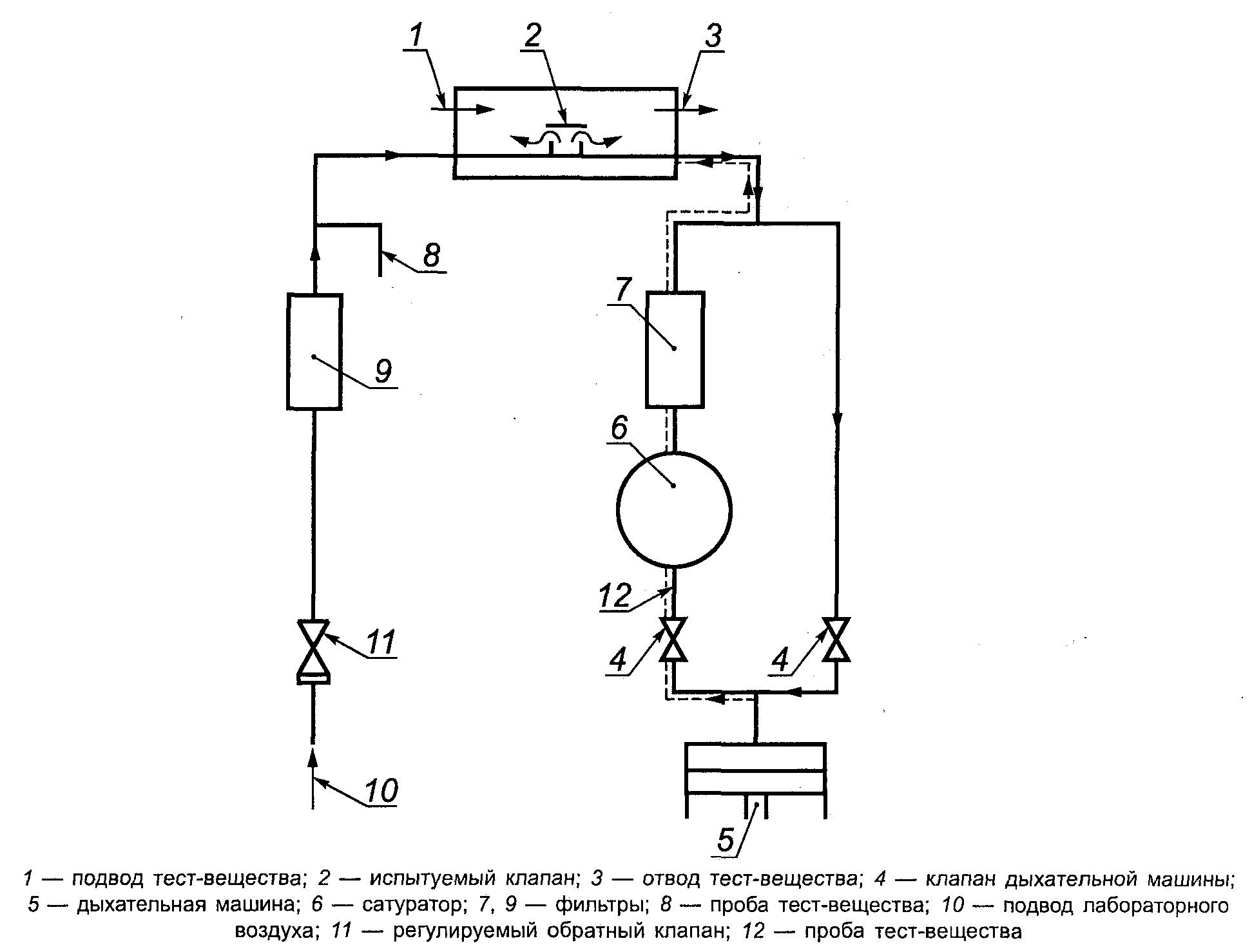

Рисунок 8 — Схема определения подсоса под клапан выдоха с использованием одноцилиндровой дыхательной машины

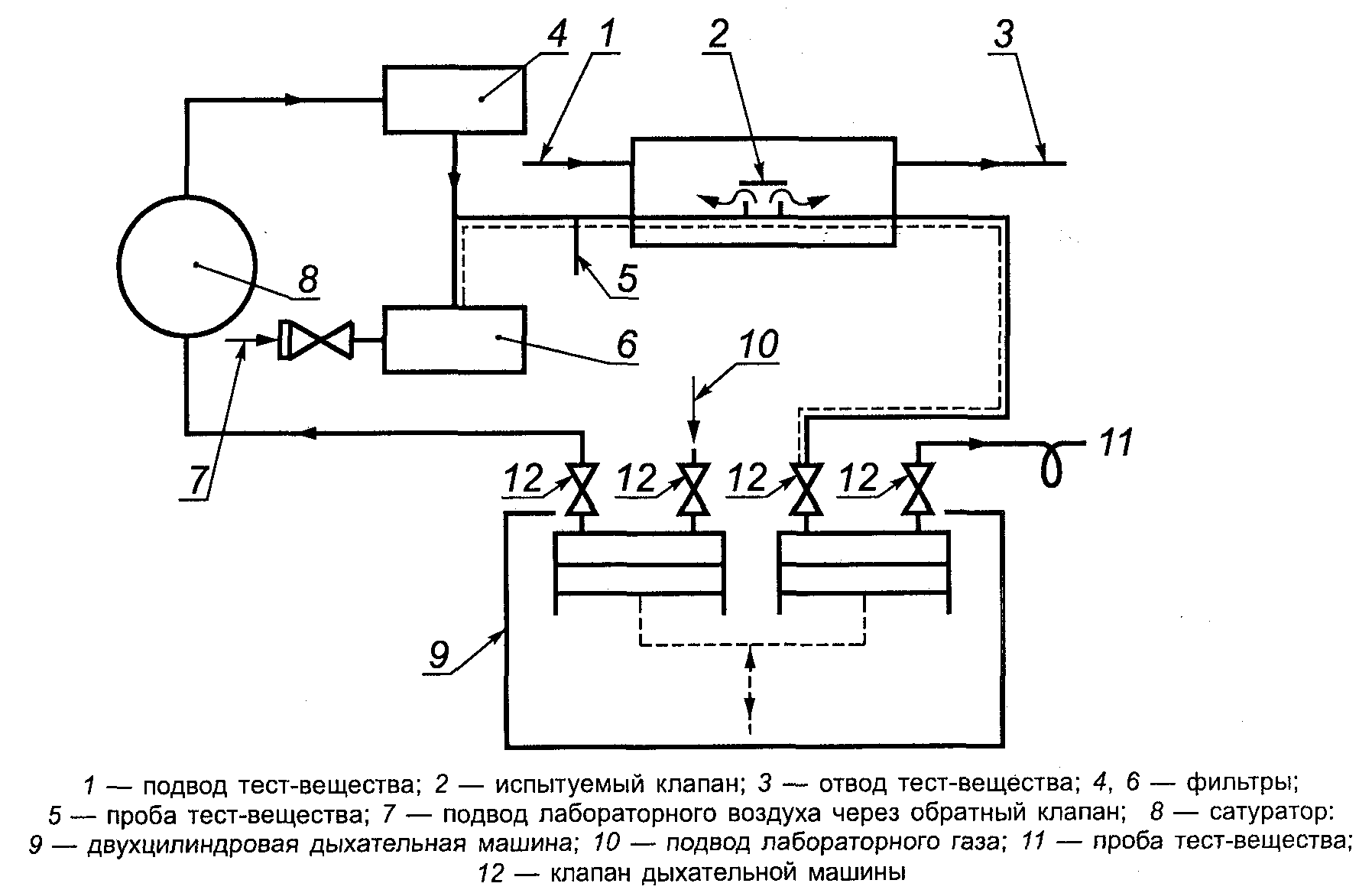

Рисунок 9 — Схема определения подсоса под клапан выдоха с использованием двухцилиндровой дыхательной машины
Маркировка, транспортирование и хранение, руководство по эксплуатации, приложение ДА (разделы 7–9)
7 Маркировка
7.1 Общие требования. Комплект СИЗОД снабжается чёткой стойкой маркировкой, включая указание класса. Комплектующие узлы и детали, существенно влияющие на безопасность, маркируются для идентификации. Маркировка СИЗОД содержит: фирменное наименование, торговую марку или иное обозначение изготовителя; знак-идентификатор типа; номер и дату утверждения настоящего стандарта; год изготовления; если надёжность элементов зависит от срока использования — дату (не менее года) изготовления; для деталей без надёжной маркировки — информацию в руководстве по эксплуатации.
7.2 Шланг подачи воздуха маркируется: «термостойкий» (если принадлежит к этому типу); «антистатический» (если принадлежит к этому типу); класс; год изготовления; фирменное наименование, торговая марка или иное обозначение изготовителя.
7.3 Шланговый дыхательный аппарат маркируется: заводским номером; номером и датой утверждения настоящего стандарта; расчётной выдерживаемой температурой, если она отличается от установленной стандартом; годом изготовления; фирменным наименованием, торговой маркой или иным обозначением изготовителя.
8 Транспортирование и хранение
Правила транспортирования и хранения устанавливают в нормативных документах на конкретные виды изделий.
9 Руководство по эксплуатации
9.1 Каждое СИЗОД снабжается руководством по эксплуатации на официальном языке страны назначения; информация на русском языке сопровождает каждое поставляемое СИЗОД для использования обученным и квалифицированным персоналом. Желательно, чтобы подробная информация по техобслуживанию и хранению была отдельно от руководства по эксплуатации. Руководство должно быть точным и понятным, при необходимости — с иллюстрациями, нумерацией частей и маркировкой, а также подробными рекомендациями по использованию и замене фильтров.
9.2 Руководство по эксплуатации содержит: область применения и правила использования, уход и техническое обслуживание, условия эксплуатации и хранения (температура, влажность и другое), правила выбора и надевания, типичные осложнения и ошибки, рекомендации по предотвращению запутывания шлангов/кабелей (9.2.1); точное описание допустимых комбинаций составных частей и узлов для конкретного типа и класса (9.2.2); предупреждение, что СИЗОД не обеспечивает надлежащую защиту в определённых состояниях среды (например, сильный ветер) и не предназначено для среды с недостатком кислорода (9.2.3); предупреждение о невозможности эксплуатации при выключении принудительной подачи воздуха из-за резкого снижения защиты и накопления диоксида углерода (9.2.4); предупреждение о возможном разрежении под маской/полумаской при интенсивной работе на максимальном потоке (9.2.5); предупреждение, что требования герметичности не выполняются у пользователей с бородой или в очках с заушниками (9.2.6); предупреждение о необходимости чистоты подводимого воздуха (9.2.7); указание об отражении в маркировке допустимости использования в огне- или взрывоопасной среде (9.2.8); сведения о расчётной продолжительности работы, предельно малом расходе воздуха и методах проверки количества подаваемого воздуха перед каждым использованием (9.2.9); для аппаратов с приводом — сведения о минимальном расходе воздуха и максимальной длине шланга (9.2.10); для нагнетателя — сведения о предельно малом расходе и максимальной длине шланга, на которую он рассчитан (9.2.11); прочую информацию по усмотрению изготовителя (9.2.12).
Приложение ДА (справочное). Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам
| Международный стандарт | Степень соответствия | Межгосударственный стандарт |
|---|---|---|
| EN 136 «Средства индивидуальной защиты органов дыхания. Маски. Требования, испытания, маркировка» | — | соответствующий межгосударственный стандарт отсутствует |
| EN 140 «…Полумаски и четвертьмаски из изолирующих материалов. Требования, испытания, маркировка» | IDT | ГОСТ ЕН 140-2009 |
| EN 148-1 «…Соединительные узлы для лицевых частей. Стандартное резьбовое соединение» | IDT | ГОСТ ЕН 148-1-2009 |
| EN 148-3 «…Резьба для лицевых частей. Часть 3. Спецификация для соединения лицевых частей М45×3» | — | соответствующий межгосударственный стандарт отсутствует |
| EN 132 «…Определения» | IDT | ГОСТ ЕН 132-2009 |
Там, где соответствующий межгосударственный стандарт отсутствует, до его утверждения рекомендуется использовать перевод международного стандарта на русский язык или соответствующий национальный стандарт.
