ГОСТ 12.4.285-2015 ССБТ
Коротко: межгосударственный стандарт устанавливает технические требования и методы испытаний фильтрующих самоспасателей — одноразовых средств индивидуальной защиты органов дыхания для экстренной эвакуации персонала из зоны поражения опасными и вредными химическими веществами: марки и классы защиты, гарантированное время эксплуатации, требования к маркировке и руководству по эксплуатации. Работников, которым выдаются самоспасатели, обучают применению средств индивидуальной защиты; место самоспасателя в общем перечне СИЗ — по ТР ТС 019/2011, приложение 4.
О чём документ
Стандарт распространяется на самоспасатели фильтрующие, предназначенные для защиты персонала промышленных предприятий от опасных и вредных химических веществ (ОХВ) при экстренной эвакуации из зоны поражения (п. 1). Не распространяется на пожарные, военные, медицинские и авиационные самоспасатели, а также на самоспасатели для горнодобывающей промышленности. Общую классификацию средств индивидуальной защиты органов дыхания задаёт ГОСТ 12.4.034-2017; рекомендации по выбору и применению СИЗОД в целом — ГОСТ 12.4.299-2015.
Ключевые положения и сроки
- Марки самоспасателей (п. 4.1) — по маркам входящих в комплект фильтров (ГОСТ 12.4.235-2019) или их сочетанию; например, самоспасатель с фильтром марки А1В1Е1К1 получает марку АВЕК — защита от органических газов и паров с температурой кипения выше 65 °C, неорганических газов и паров (кроме оксида углерода), кислых газов и паров, аммиака и его производных.
- Классы самоспасателей (п. 4.2) — три класса по коэффициенту проникания и/или подсоса в зоне дыхания и в области глаз: класс 1 (низкая эффективность) — не более 6%; класс 2 (средняя) — не более 2%; класс 3 (высокая) — не более 1%.
- Одноразовое применение и время эксплуатации (п. 5.1.1.1) — самоспасатель применяется одноразово независимо от фактического времени использования в зоне поражения; гарантированное время эксплуатации — 20 мин.
- Время перевода в рабочее положение (п. 5.1.1.2) — не более 20 с.
- Условия применения (п. 5.1.1.3) — объёмная доля кислорода в воздухе не менее 17%; относительная влажность до 98%; температура окружающей среды от минус 40 °C до плюс 60 °C.
- Лицевые части в виде полумаски, четвертьмаски или загубника (п. 5.1.1.4) применяются только при известных ОХВ, не вызывающих раздражающего действия на глаза и кожу лица.
- Сопротивление воздушному потоку (п. 5.1.1.7) — при объёмном расходе 30 дм³/мин не более 284 Па на вдохе и 206 Па на выдохе.
- Диоксид углерода во вдыхаемом воздухе (п. 5.1.1.8) — не более 2% по объёму.
- Масса (п. 5.1.1.9) — не более 0,8 кг без упаковки и не более 1,3 кг со средством переноски.
- Устойчивость к воспламенению (п. 5.1.3.3) — элементы самоспасателя, попавшие в пламя, не должны продолжать гореть более 5 с после извлечения из пламени.
- Хранение (п. 5.1.3.4) — соответствие требованиям стандарта после хранения не менее 5 лет при температуре от минус 50 °C до плюс 50 °C.
- Смотровое окно (п. 5.1.4.2) — обеспечивает площадь поля зрения не менее 70% от площади поля зрения без самоспасателя.
- Маркировка изделия (п. 8.1.2) — товарный знак или наименование изготовителя, наименование/обозначение самоспасателя, марка и класс, обозначение стандарта, номер партии, дата изготовления и окончания срока хранения, знак обращения.
- Гарантия изготовителя (п. 10.1) — гарантийный срок хранения самоспасателя в состоянии ожидания применения — не менее 5 лет.
Частые вопросы
Сколько по времени защищает самоспасатель и можно ли использовать его повторно?
Гарантированное время эксплуатации — 20 минут (п. 5.1.1.1); самоспасатель применяется одноразово независимо от того, сколько времени он фактически проработал в зоне поражения — после использования (или по окончании срока хранения) он подлежит утилизации (п. 6.2).
За сколько секунд нужно перевести самоспасатель в рабочее положение?
Не более 20 секунд (п. 5.1.1.2) — с учётом этого норматива стандарт отдельно устанавливает методику определения фактического времени перевода в рабочее положение (приложение В): в испытании участвуют не менее 10 человек, знающих правила применения.
При какой концентрации кислорода можно применять фильтрующий самоспасатель?
При объёмной доле кислорода в воздухе не менее 17% (п. 5.1.1.3) — как и для любого фильтрующего СИЗОД в целом (см. ГОСТ 12.4.299-2015, приложение В). При меньшей доле кислорода нужен изолирующий, а не фильтрующий самоспасатель.
Связь с другими НПА
- ТР ТС 019/2011 «О безопасности средств индивидуальной защиты» — самоспасатели как категория СИЗ, обязательная сертификация/декларирование, приложение 4.
- Приказ Минтруда № 766н от 29.10.2021 — правила обеспечения работников СИЗ — порядок выдачи, осмотра и недопуска к работе без исправного СИЗ.
- ГОСТ 12.4.034-2017 — СИЗОД: классификация и маркировка — самоспасатели как категория изолирующих или фильтрующих СИЗОД по общей классификации.
- ГОСТ 12.4.299-2015 — СИЗОД: рекомендации по выбору, применению и техническому обслуживанию — общие правила выбора и эксплуатации, на которые ссылается настоящий стандарт.
- ГОСТ 12.1.005-88 — воздух рабочей зоны — предельно допустимая концентрация (ПДК) вредных веществ, от которой считают максимально допустимую концентрацию ОХВ для фильтра самоспасателя (п. 7.11).
- Охрана труда — другие документы раздела.
Связки с базой знаний
- Применение средств индивидуальной защиты — программа обучения.
- Виды и классификация СИЗ.
- Класс защиты и маркировка СИЗ.
- СИЗ: полный гид — нормы, документы, учёт, обучение.
Полный текст документа
Приведён по тексту выгрузки справочной системы, с максимальной редактурой: убраны служебные пометки о вставках, простая формула переведена в текстовый вид, чертежи приложений А и Б сохранены растровыми изображениями (перерисовка в SVG не проводилась).
Область применения, нормативные ссылки, термины, классификация (разделы 1–4)
1 Область применения
Настоящий стандарт распространяется на самоспасатели фильтрующие (далее — самоспасатели), предназначенные для защиты персонала промышленных предприятий от опасных и вредных химических веществ (далее — ОХВ) при экстренной эвакуации из зоны поражения.
Настоящий стандарт не распространяется на следующие типы СИЗОД: пожарные; военные; медицинские; авиационные; для горнодобывающей промышленности.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты: ГОСТ 2.610-2006 «Единая система конструкторской документации. Правила выполнения эксплуатационных документов»; ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны»; ГОСТ 12.4.115-85 «Средства индивидуальной защиты работающих. Общие требования к маркировке»; ГОСТ 12.4.235-2012 (EN 14387:2008) «Средства индивидуальной защиты органов дыхания. Фильтры противогазовые и комбинированные. Общие технические требования. Методы испытаний. Маркировка»; ГОСТ 12.4.244-2013 «Средства индивидуальной защиты органов дыхания. Полумаски и четвертьмаски из изолирующих материалов. Общие технические условия»; ГОСТ 12.4.293-2015 «Средства индивидуальной защиты органов дыхания. Маски. Общие технические условия»; ГОСТ 14192-96 «Маркировка грузов»; ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов…».
Примечание — при пользовании стандартом целесообразно проверять действие ссылочных стандартов по ежегодному и ежемесячному информационным указателям «Национальные стандарты». Если ссылочный стандарт заменён (изменён), следует руководствоваться заменяющим (изменённым) стандартом; если отменён без замены — положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по [1] (EN 132:1998), а также следующий термин с соответствующим определением:
3.1 время эксплуатации: период времени, в течение которого изготовитель гарантирует потребителю стабильность показателей качества продукции при условии соблюдения им правил эксплуатации.
4 Классификация
4.1 Марки самоспасателей. Самоспасатели подразделяют на марки согласно входящим в комплект самоспасателя маркам фильтров или сочетанию марок фильтров по ГОСТ 12.4.235.
Примечание — например, самоспасатель с фильтром марки А1В1Е1К1 имеет марку АВЕК, то есть предназначен для защиты от: органических газов и паров с температурой кипения выше 65 °C; неорганических газов и паров, за исключением оксида углерода; кислых газов и паров; аммиака и его органических производных.
4.2 Классы самоспасателей. В зависимости от значений коэффициента проникания и/или коэффициента подсоса в зоне дыхания и в области глаз самоспасатели подразделяют на классы:
- класс 1 — самоспасатели низкой эффективности с коэффициентом проникания и/или коэффициентом подсоса не более 6%;
- класс 2 — самоспасатели средней эффективности с коэффициентом проникания и/или коэффициентом подсоса не более 2%;
- класс 3 — самоспасатели высокой эффективности с коэффициентом проникания и/или коэффициентом подсоса не более 1%.
Классы самоспасателей с противогазовым фильтром устанавливают в зависимости от значения коэффициента подсоса гексафторида серы (для проницаемых лицевых частей) и коэффициента подсоса гексафторида серы или аэрозоля хлорида натрия (для непроницаемых лицевых частей) по [3]. Классы самоспасателей с комбинированным фильтром — по коэффициенту проникания аэрозоля хлорида натрия (непроницаемые лицевые части) и коэффициенту проникания аэрозоля хлорида натрия и коэффициенту подсоса гексафторида серы (проницаемые лицевые части) по [3]. Для лицевой части, защищающей только органы дыхания, класс определяют по коэффициенту подсоса и/или проникания в зоне дыхания; при сочетанной защите органов дыхания и зрения — по обеим зонам; для загубника с носовым зажимом в комплекте с лицевой частью, защищающей органы зрения, — по области глаз. Самоспасатели, состоящие только из фильтра с загубником и носовым зажимом, по классам не подразделяют.
Примечание — например, самоспасатель марки К класса 3 имеет коэффициент подсоса гексафторида серы в зоне дыхания и в области глаз не более 1%. Самоспасатель марки АВЕКР класса 1 имеет коэффициент проникания аэрозоля хлорида натрия в зоне дыхания и в области глаз не более 6%.
Технические требования, требования безопасности и охраны окружающей среды (разделы 5–6)
5 Технические требования
5.1 Основные показатели и характеристики
5.1.1 Показатели назначения
5.1.1.1 Самоспасатель должен применяться одноразово независимо от времени его эксплуатации в зоне поражения. Самоспасатель должен обеспечивать гарантированное время эксплуатации в течение 20 мин.
5.1.1.2 Время перевода самоспасателя в рабочее положение должно быть не более 20 с.
5.1.1.3 Самоспасатель должен применяться при: объёмной доле кислорода в воздухе не менее 17%; относительной влажности воздуха до 98%; температуре окружающей среды от минус 40 °C до плюс 60 °C.
5.1.1.4 Самоспасатели с лицевой частью в виде полумаски, четвертьмаски или с загубником должны применяться только при известных ОХВ, не вызывающих раздражающего действия глаз и кожи лица.
5.1.1.5 Коэффициент подсоса хлорида натрия или гексафторида серы в зоне дыхания и в области глаз самоспасателя с противогазовым фильтром должен быть не более 6%, 2%, 1% для 1-го, 2-го и 3-го классов соответственно (требование не относится к самоспасателю, состоящему только из фильтра с загубником и носовым зажимом).
5.1.1.6 Коэффициент проникания аэрозоля хлорида натрия в зоне дыхания и в области глаз самоспасателя с комбинированным фильтром должен быть не более 6%, 2%, 1% для 1-го, 2-го и 3-го классов соответственно.
5.1.1.7 Начальное сопротивление самоспасателя постоянному потоку воздуха при объёмном расходе 30 дм³/мин должно быть не более 284 Па на вдохе и 206 Па на выдохе.
5.1.1.8 Объёмное содержание диоксида углерода во вдыхаемом воздухе должно быть не более 2%.
5.1.1.9 Масса самоспасателя должна быть не более 0,8 кг без упаковки и не более 1,3 кг, включая средство переноски.
5.1.1.10 Фильтры должны подразделяться на марки или сочетания марок и соответствовать требованиям ГОСТ 12.4.235. Допускаются к применению фильтры, не соответствующие по времени защитного действия требованиям ГОСТ 12.4.235, но имеющие время защитного действия не менее 40 мин, двукратно превышающее допустимое время эксплуатации и определённое при максимально допустимых концентрациях ОХВ, рекомендованных изготовителем и подтверждённых испытаниями по 7.10; проскоковая концентрация ОХВ при этом регистрируется на уровне ПДК.
5.1.1.11 Маска самоспасателя должна соответствовать требованиям ГОСТ 12.4.293; полумаска и четвертьмаска из изолирующих материалов — требованиям ГОСТ 12.4.244; капюшон должен иметь один размер.
5.1.1.12 Соединение между фильтром и лицевой частью должно выдерживать силу растяжения 50 Н в течение 10 с.
5.1.1.13 Клапаны вдоха и выдоха, если они установлены, должны работать в любом положении и иметь защиту от грязи и механических повреждений.
5.1.1.14 Ремни крепления самоспасателя должны быть удобными, безопасными, регулируемыми и выдерживать силу растяжения 50 Н в течение 10 с в рабочем направлении.
5.1.2 Конструктивные требования. Самоспасатели должны быть загерметизированы так, чтобы разгерметизацию можно было легко обнаружить визуально (5.1.2.1); соединение комплектующих должно обеспечивать их надёжное крепление (5.1.2.2); детали, контактирующие с пользователем, — без острых краёв (5.1.2.3); средство переноски должно обеспечивать целостность герметичной упаковки (5.1.2.4); конструкция должна позволять надевать и снимать самоспасатель без посторонней помощи и пользоваться личными корригирующими очками (5.1.2.5); в комплект самоспасателя с загубником должен входить носовой зажим (5.1.2.6).
5.1.3 Требования стойкости к внешним воздействиям. Устойчивость к механическому воздействию — без видимых механических дефектов, исключающих дальнейшие испытания (5.1.3.1). Устойчивость к температурному воздействию — без видимых изменений (5.1.3.2). Устойчивость к воспламенению — элементы, подвергаемые воздействию пламени, не должны воспламеняться и продолжать гореть более 5 с после извлечения из пламени (5.1.3.3). Соответствие требованиям стандарта — после хранения не менее 5 лет при температуре от минус 50 °C до плюс 50 °C по ГОСТ 15150 (5.1.3.4).
5.1.4 Требования эргономики. Смотровое окно не должно искажать зрительное восприятие (5.1.4.1); должно обеспечивать площадь поля зрения не менее 70% от площади поля зрения без самоспасателя (5.1.4.2); не должно запотевать и обмерзать в течение всего времени эксплуатации (5.1.4.3). Самоспасатель должен быть удобным и комфортным, не ограничивать подвижность головы, шеи, рук и туловища (5.1.4.4).
5.2 Требования к сырью, материалам и покупным изделиям. Основные материалы должны соответствовать действующей технической документации и иметь разрешение органов здравоохранения для использования в контакте с кожей и вдыхаемым воздухом (5.2.1).
5.3 Комплектность. В комплект самоспасателя должны входить: лицевая часть (капюшон, шлем-маска, маска, полумаска, четвертьмаска, загубник) или сочетание лицевых частей; фильтр(ы) по ГОСТ 12.4.235 или их сочетание; упаковка; средство переноски; руководство по эксплуатации (5.3.1).
6 Требования безопасности и охраны окружающей среды
6.1 Материалы, применяемые для изготовления самоспасателя, не должны при хранении выделять в атмосферу вредные вещества в концентрациях, превышающих их предельно допустимые значения.
6.2 Самоспасатели после использования по назначению или по окончании срока хранения подлежат утилизации; указания по утилизации приводят в эксплуатационном документе. Не допускается сжигать и выбрасывать самоспасатели в общедоступные места.
Методы испытаний (раздел 7)
7.1 Общие положения. Перечень показателей, проверяемых при испытаниях, приведён в таблице 1.
Таблица 1 — Перечень показателей, проверяемых при испытаниях самоспасателей
| № | Наименование показателя | Пункт технических требований | Кол-во образцов, шт. | Предварительная подготовка | Пункт методов испытаний |
|---|---|---|---|---|---|
| 1 | Внешний вид | 5.1.1.13; 5.1.2; 5.3; 8 | Все | — | 7.2 |
| 2 | Устойчивость к механическому воздействию | 5.1.3.1 | Все | — | 7.3 |
| 3 | Устойчивость к температурному воздействию | 5.1.3.2 | Все | УМ | 7.4 |
| 4 | Коэффициент подсоса в зоне дыхания¹ | 5.1.1.5 | 10 | УМ+ТВ | 7.5 |
| 5 | Коэффициент подсоса в области глаз | 5.1.1.5 | 10 | УМ+ТВ | 7.5 |
| 6 | Коэффициент проникания в зоне дыхания¹ | 5.1.1.6 | 10 | УМ+ТВ | 7.6 |
| 7 | Коэффициент проникания в области глаз¹ | 5.1.1.6 | 10 | УМ+ТВ | 7.6 |
| 8 | Начальное сопротивление воздушному потоку | 5.1.1.7 | 2 | УМ+ТВ | 7.7 |
| 9 | Содержание диоксида углерода во вдыхаемом воздухе | 5.1.1.8 | 2 | УМ+ТВ | 7.8 |
| 10 | Масса | 5.1.1.9 | 2 | УМ+ТВ | 7.9 |
| 11 | Время защитного действия² | 5.1.1.10.1 | 3 для каждого ОХВ | УМ+ТВ | 7.10; 7.11 |
| 12 | Прочность узла крепления фильтра с лицевой частью | 5.1.1.12 | 2 | УМ+ТВ | 7.12 |
| 13 | Растяжение ремней крепления | 5.1.1.14 | 2 | УМ+ТВ | 7.13 |
| 14 | Устойчивость к воспламенению | 5.1.3.3 | 2 | УМ+ТВ | 7.14 |
| 15 | Площадь поля зрения | 5.1.4.2 | 2 | УМ+ТВ | 7.15 |
| 16 | Эксплуатационные свойства | 5.1.1.2; 5.1.1.5; 5.1.1.6; 5.1.2; 5.1.4; 5.3; 8; 9 | 5 | УМ+ТВ | 7.16 |
¹ Проверяется в зависимости от конструкции самоспасателя. ² Не распространяется на фильтры, соответствующие требованиям ГОСТ 12.4.235. УМ — испытание на устойчивость к механическому воздействию; ТВ — испытание на устойчивость к температурному воздействию.
7.2 Внешний вид оценивают визуальным осмотром до и во время испытаний: маркировка, упаковка, комплектность, клапаны вдоха и выдоха, соответствие конструктивным требованиям.
7.3 Устойчивость к механическому воздействию — испытания по [2].
7.4 Устойчивость к температурному воздействию — испытания по [2].
7.5 Коэффициент подсоса — испытания по [3] (пункты 9.4 и 9.5).
7.6 Коэффициент проникания — испытания по [3] (пункт 9.5).
7.7 Начальное сопротивление воздушному потоку — испытания по [2].
7.8 Содержание диоксида углерода во вдыхаемом воздухе — испытания по [4].
7.9 Массу самоспасателя определяют взвешиванием на весах с погрешностью не более 10 г.
7.10 Время защитного действия. Испытания фильтров при максимально допустимых концентрациях ОХВ, рекомендованных изготовителем и подтверждённых расчётом по 7.11, проводят по ГОСТ 12.4.235; проскоковая концентрация регистрируется на уровне ПДК. При испытании одного фильтра из комплекта воздушный поток через него должен составлять пропорциональную часть общего потока, рассчитанного для всего комплекта фильтров.
7.11 Максимально допустимую концентрацию ОХВ определяют по формуле:
C = (ПДК × 100) / K,
где C — максимально допустимая концентрация отдельного ОХВ, мг/м³; ПДК — предельно допустимая концентрация отдельного ОХВ в воздухе рабочей зоны по ГОСТ 12.1.005, мг/м³; K — заявленный изготовителем допустимый коэффициент подсоса или проникания, %, подтверждённый испытаниями по 7.5 и 7.6.
7.12 Прочность узла крепления фильтра с лицевой частью — испытания по приложению А.
7.13 Растяжение ремней крепления — испытания по [2].
7.14 Устойчивость к воспламенению — испытания по приложению Б.
7.15 Площадь поля зрения — испытания в соответствии с ГОСТ 12.4.293.
7.16 Эксплуатационные свойства — испытания по [2]; время перевода в рабочее положение — по приложению В, с проверкой внешнего вида, комплектности, содержания руководства по эксплуатации и требований эргономики.
Маркировка, руководство по эксплуатации, гарантия изготовителя, приложения (разделы 8–10, приложения А–В)
8 Маркировка и упаковка
8.1.1 Маркировка самоспасателя должна соответствовать требованиям ГОСТ 12.4.115.
8.1.2 Маркировка самоспасателя должна содержать: товарный знак или наименование предприятия-изготовителя; наименование или обозначение самоспасателя; марку и класс самоспасателя; обозначение настоящего стандарта; номер партии; дату изготовления и окончания срока хранения; знак обращения.
8.1.3 Маркировка средства переноски должна содержать сведения по 8.1.2 и дополнительно: комплектность самоспасателя; краткое руководство по применению; допустимое время эксплуатации; максимальные концентрации ОХВ, от которых обеспечивается защита; указание «При нарушении целостности герметичной упаковки самоспасатель не пригоден к применению»; пиктограмму «См. Руководство по эксплуатации» по ГОСТ 12.4.235 (допускается совмещение герметичной упаковки со средством переноски при сохранении герметичности).
8.1.4 Маркировка транспортной тары — сведения по 8.1.3 и дополнительно номер транспортной тары и количество самоспасателей в ней.
8.1.5 Маркировка транспортной тары — по ГОСТ 14192 с манипуляционными знаками «Верх», «Беречь от влаги», «Хрупкое. Осторожно».
8.1.6 Все маркировочные надписи должны быть чёткими и нестираемыми.
Для целей сертификации изделия рекомендуют маркировать также в соответствии с ТР ТС 019/2011 «О безопасности СИЗ» (п. 4.10–4.12).
9 Руководство по эксплуатации
9.1 Наименьшая упаковочная единица должна быть снабжена руководством по эксплуатации.
9.2 Руководство по эксплуатации должно быть составлено как минимум на русском языке.
9.3 Руководство должно соответствовать ГОСТ 2.610 и содержать: область применения; ограничения применения; информацию о маркировке; допустимое время эксплуатации; состав самоспасателя; основные технические характеристики; максимально допустимые концентрации ОХВ, от которых обеспечивает защиту самоспасатель; условия и срок хранения; порядок и правила применения; требования по утилизации.
9.4 Руководство по эксплуатации не должно содержать разночтений.
10 Гарантия изготовителя
10.1 Гарантийный срок хранения самоспасателей в состоянии ожидания применения должен составлять не менее 5 лет.
Приложение А (обязательное). Определение прочности узла крепления фильтра с лицевой частью
Средства измерения: муляж головы человека; система дополнительных ремней, снимающих нагрузку с капюшона; секундомер (± 0,1 с); динамометр (± 5%).
Подготовка: самоспасатель надевают на муляж головы человека (рисунок А.1), поверх капюшона — дополнительную систему ремней, одним концом динамометр закрепляют за фильтр.

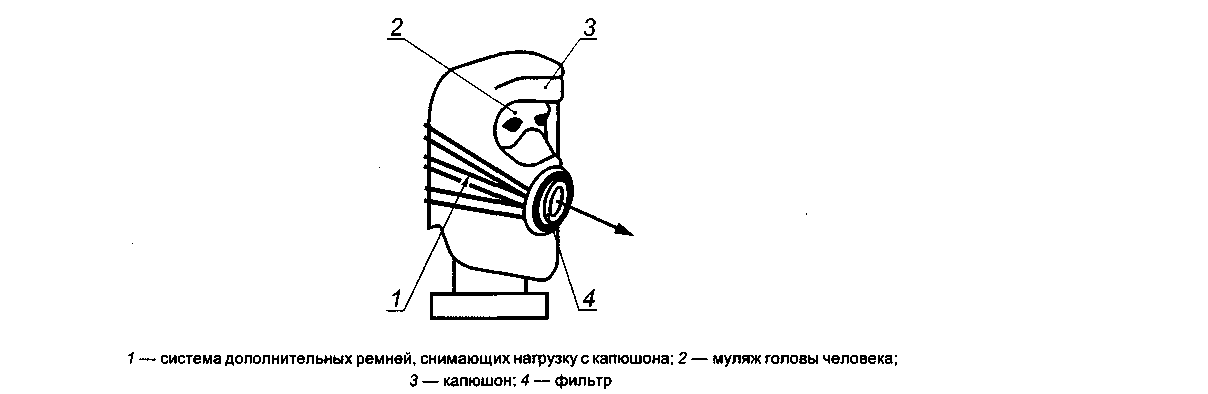

Рисунок А.1 — Установка для определения прочности соединения между корпусом капюшона и фильтром самоспасателя
Порядок испытаний: в течение (10,0 ± 0,2) с в осевом направлении создают растягивающее усилие (50 ± 5) Н, измеряемое динамометром; испытания проводят 5 раз с интервалом 10 с. Результат положителен, если по окончании нет визуально наблюдаемых изменений внешнего вида капюшона и фильтра.
Приложение Б (обязательное). Определение устойчивости к воспламенению
Испытание с одной горелкой на движущемся образце. Сущность метода: образец надевают на голову манекена так, чтобы он описывал в горизонтальной плоскости круг и проходил со скоростью (60 ± 5) мм/с через пламя температурой (800 ± 50) °C.
Испытательный стенд включает баллон с пропаном с регулятором расхода, расходомер, манометр, блокиратор обратного зажигания, голову манекена с опорой для образца, двигатель с регулятором скорости и горелку (рекомендуются горелки Теклю, чистота пропана не менее 95%).

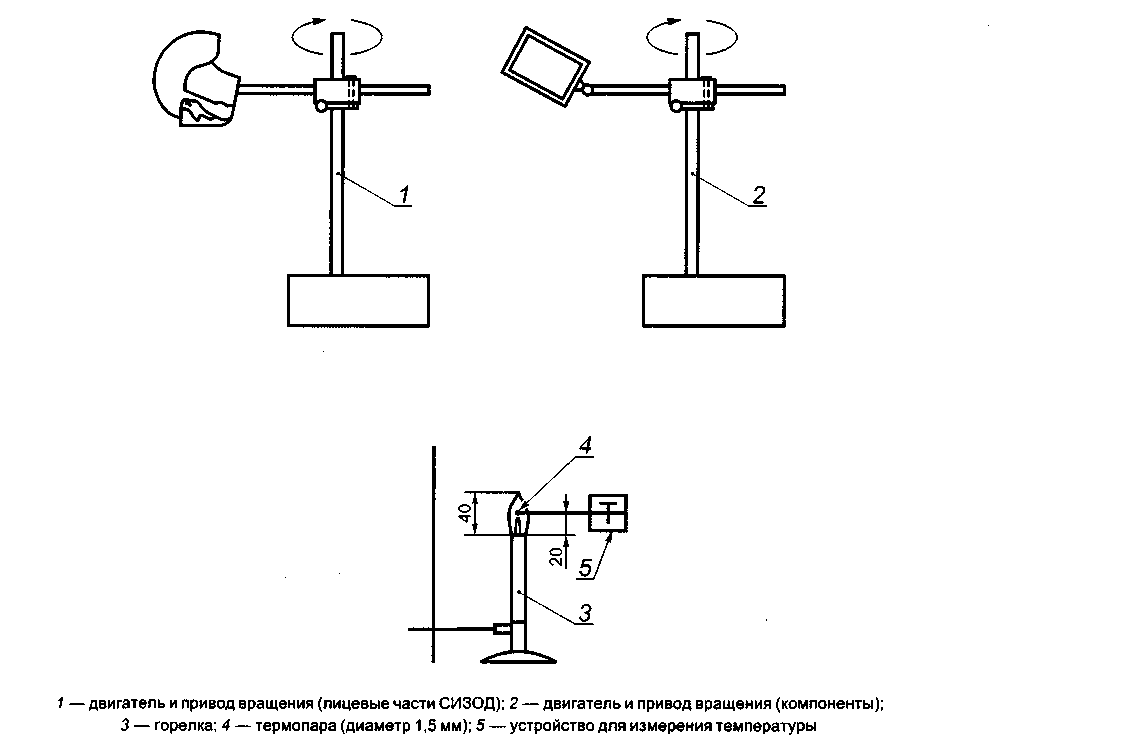

Рисунок Б.1 — Типовая схема стенда для проведения испытания лицевой части СИЗОД или элементов в движении с использованием одной горелки
Методика: образец устанавливают так, чтобы наружные части находились в непосредственном контакте с пламенем при вращении опоры; расстояние между верхом горелки и самой нижней частью образца — (20 ± 2) мм; линейная скорость движения образца у горелки — (60 ± 5) мм/с; высота пламени — (40 ± 4) мм, температура на высоте (20 ± 2) мм над горелкой — (800 ± 50) °C (измеряется термопарой с минеральной изоляцией диаметром 1,5 мм). Образец проводят через пламя один раз, повторяют в другом положении для оценки всех наружных материалов; ни одна часть образца не должна проходить через пламя более одного раза. Регистрируют, продолжает ли образец гореть или представляет дополнительную опасность.
Приложение В (обязательное). Определение времени перевода самоспасателя в рабочее положение
В испытаниях участвуют не менее 10 человек, изучивших правила применения самоспасателя. По команде руководителя испытаний каждый испытатель самостоятельно (на время) изучает пиктограммы на футляре или герметичной упаковке, вскрывает пакет руками, надевает самоспасатель и приводит его в рабочее состояние. Испытатели оценивают удобство вскрытия упаковки, руководитель фиксирует время каждого испытателя; по окончании определяют среднее значение времени надевания и приведения в действие.
Библиография
[1] EN 132:1998 — Respiratory protective devices. Definitions of terms and pictograms (Средства индивидуальной защиты органов дыхания. Термины, определения и пиктограммы). [2] EN 404:2005 — Respiratory protective devices — Filter self-rescue from carbon monoxide assembley (Средства индивидуальной защиты органов дыхания. Фильтрующий самоспасатель с загубником для защиты от монооксида углерода). [3] EN 13274-1:2001 — Respiratory protective devices — Methods of test — Part 1: Determination of inward leakage and total inward leakage (Методы испытаний. Часть 1. Определение внутренней утечки и суммарных потерь от внутренней утечки). [4] EN 13274-6:2001 — Respiratory protective devices — Methods of test — Part 6 — Determination of carbon dioxide content of the inhalation air (Методы испытаний. Часть 6. Определение содержания диоксида углерода во вдыхаемом воздухе).
