ГОСТ Р 12.4.273-2012

Коротко: национальный стандарт устанавливает технические требования, методы испытаний и маркировку самоспасателей с открытым контуром и подачей сжатого воздуха из баллона — автономных изолирующих аппаратов с маской или загубником в сборе для эвакуации из непригодной для дыхания токсичной и задымлённой среды. Работников, которым выдаются самоспасатели, обучают применению средств индивидуальной защиты; общая классификация СИЗОД — ГОСТ 12.4.034-2017.

Полное наименование. Национальный стандарт РФ ГОСТ Р 12.4.273-2012 «Система стандартов безопасности труда. Средства индивидуальной защиты органов дыхания. Аппараты с открытым контуром и подачей сжатого воздуха, с маской или загубником в сборе (самоспасатели). Технические требования. Методы испытаний. Маркировка», разработан Открытым акционерным обществом «КАМПО» (ОАО «КАМПО»), внесён Техническим комитетом по стандартизации средств индивидуальной защиты ТК 320 «СИЗ», утверждён и введён в действие приказом Федерального агентства по техническому регулированию и метрологии от 29.11.2012 № 1835-ст с 1 декабря 2013 г. Разработан с учётом основных нормативных положений европейского регионального стандарта EN 402:2003 (неэквивалентное принятие, NEQ); наименование изменено относительно наименования EN 402:2003 для приведения в соответствие с ГОСТ Р 1.5-2012 (п. 3.5).

Орган-издатель. ОАО «КАМПО»; национальный стандарт Российской Федерации (не межгосударственный).

Дата введения. 01.12.2013. Введён впервые.

Срок действия. По выгрузке справочной системы (2026-09-24) — «Действующие», будущих редакций нет. Официальный источник (protect.gost.ru) в этом заходе не проверялся — см. .problemy.yaml.

Редакция. Первоначальная.

О чём документ

Стандарт распространяется на самоспасатели с открытым контуром и подачей сжатого воздуха, с маской или загубником в сборе, — для защиты органов дыхания и зрения при эвакуации из зданий, сооружений и производственных объектов из непригодной для дыхания токсичной и задымлённой газовой среды (п. 1). Не распространяется на самоспасатели для подводных работ, пожарные, военные, медицинские, авиационные и для горноспасательных подземных работ. Пригоден для целей сертификации. Общую классификацию СИЗОД задаёт ГОСТ 12.4.034-2017; рекомендации по выбору и применению — ГОСТ 12.4.299-2015.

Ключевые положения и сроки

• Устройство самоспасателя (п. 3.1) — автономный изолирующий резервуарный дыхательный аппарат с лёгочным автоматом: запас воздуха хранится сжатым в баллонах, вдох — из баллонов, выдох — в атмосферу. Состав (п. 5.1.2): подвесная система, баллон(ы) с запорным устройством или вентилем, редуктор (регулятор) с предохранительным клапаном или без него, лицевая часть — маска или загубник в сборе, лёгочный автомат, индикатор давления, соединительные шланги; могут входить контейнер для хранения и переноски, соединение для линии подачи воздуха, защитные очки.
• Классификация по времени защитного действия (ВЗД) (раздел 4) — при лёгочной вентиляции 35 дм³/мин, с шагом 5 мин; классификация отражается в маркировке, например «CI 10» — самоспасатель с ВЗД 10 мин.
• Диапазон рабочих температур (п. 5.1.1) — от минус 15 °C до плюс 60 °C (по согласованию с потребителем допускается другой диапазон).
• Масса (п. 5.3.12) — не более 5 кг, включая футляр для переноски (при ношении на человеке не менее 8 ч).
• Одно запорное устройство (п. 5.3.3) — доступ ко всему запасу сжатого воздуха только через один вентиль, срабатывающий автоматически или легко открываемый рукой.
• Усилие на органах управления (п. 5.3.7) — не более 80 Н.
• Сопротивление дыханию без избыточного давления (п. 5.9.1.1–5.9.1.2, таблица 1) — вдох не более 700 Па при 50 дм³/мин и не более 1350 Па при 100 дм³/мин; выдох не более 700 Па и 1000 Па соответственно.
• Содержание диоксида углерода (п. 5.10) — не более 1,5% (по объёму) в среднем во вдыхаемом воздухе.
• Требования к сжатому воздуху для баллонов (п. 9.2, таблица 2) — окись углерода не более 15,0 см³/м³, масло не более 0,5 мг/м³, двуокись углерода не более 500,0 см³/м³, влагосодержание не более 25,0 мг/м³.
• Устойчивость к воспламенению (п. 5.14.5) — шланги, лёгочный автомат и лицевая часть выдерживают открытое пламя (800±50) °C в течение (5,0±0,2) с и не продолжают гореть более (5,0±0,2) с после извлечения.
• Надёжность (раздел 6) — вероятность сохранения исправности за 2 года ожидания применения не менее 0,98 (п. 6.1); вероятность безотказной работы за время защитного действия не менее 0,98 (п. 6.2); срок службы — не менее 5 лет (п. 6.3).
• Маркировка «только для эвакуации» (п. 7.5) — самоспасатель маркируется как используемый только в целях эвакуации, например пиктограммой.
• Гарантийные обязательства изготовителя (п. 8.2) — не менее 12 месяцев на аппарат и не менее 3 лет на редуктор.

Частые вопросы

Можно ли использовать этот самоспасатель для работы, а не только для выхода из опасной зоны?

Нет. Стандарт прямо требует маркировать самоспасатель как предназначенный только для целей эвакуации, например пиктограммой (п. 7.5) — это аварийное средство однократного применения на время выхода, а не рабочий дыхательный аппарат.

Сколько минимум должен весить и сколько служить самоспасатель этого типа?

Масса — не более 5 кг вместе с футляром для переноски (п. 5.3.12), срок службы — не менее 5 лет (п. 6.3), а вероятность сохранения исправности за два года ожидания применения — не менее 0,98 (п. 6.1).

Что означает маркировка вида «CI 10» на самоспасателе?

Классификационное обозначение по времени защитного действия (ВЗД): «10» — 10 минут при лёгочной вентиляции 35 дм³/мин. ВЗД устанавливается с шагом 5 минут и обязательно отражается в маркировке аппарата (раздел 4).

Связь с другими НПА

• ГОСТ 12.4.034-2017 — СИЗОД: классификация и маркировка — общая классификация СИЗОД, в которую входят автономные самоспасатели.
• ГОСТ 12.4.299-2015 — СИЗОД: рекомендации по выбору, применению и техническому обслуживанию — правила выбора и проверки перед началом работы.
• ГОСТ 12.4.285-2015 — самоспасатели фильтрующие — родственный, но принципиально иной тип самоспасателя: очищает воздух окружающей среды через фильтр, а не подаёт сжатый воздух из баллона.
• Охрана труда — другие документы раздела.

Связки с базой знаний

• Применение средств индивидуальной защиты — программа обучения.
• Виды и классификация СИЗ.
• Класс защиты и маркировка СИЗ.

Полный текст документа

Приведён по тексту выгрузки справочной системы, с максимальной редактурой: служебные вставки системы не встретились (выгрузка уже без пометок); бланки протоколов испытаний и таблиц маркировки (приложения А, Г) изложены описательно вместо воспроизведения пустых печатных форм; электрические схемы измерения сопротивления изоляции (приложение Б) сохранены растровыми изображениями.

Область применения, нормативные ссылки, термины, классификация (разделы 1–4)

1 Область применения

Настоящий стандарт распространяется на аппараты с открытым контуром и подачей сжатого воздуха, с маской или загубником в сборе (самоспасатели), предназначенные для защиты органов дыхания и зрения человека от вредного воздействия непригодной для дыхания токсичной и задымлённой газовой среды при эвакуации из зданий, сооружений и производственных объектов различного назначения (далее — самоспасатели).

Настоящий стандарт устанавливает общие технические требования, методы испытаний и требования к маркировке самоспасателей.

Настоящий стандарт не распространяется на следующие специальные средства индивидуальной защиты органов дыхания: для подводных работ; пожарные; военные; медицинские; авиационные; для горноспасательных подземных работ.

Настоящий стандарт пригоден для целей сертификации.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на стандарты: ГОСТ 2.103-68 «Единая система конструкторской документации. Стадии разработки»; ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов…»; ГОСТ 16504-81 «Система государственных испытаний продукции…»; ГОСТ Р 8.568-97 «…Аттестация испытательного оборудования»; ГОСТ Р 12.4.186-2012 «…Аппараты изолирующие автономные со сжатым воздухом. Технические требования. Методы испытаний. Маркировка. Правила отбора образцов»; ГОСТ Р 12.4.189-99 «…Маски. Общие технические условия»; ГОСТ Р 12.4.252-2009 (EN 138:1994) «…Дыхательные аппараты со шлангом подачи чистого воздуха, используемые с масками и полумасками»; ГОСТ Р 12.4.278-2012 «…Аппараты со сжатым воздухом и открытым контуром, с полумаской, используемой только для избыточного давления»; ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство…»; ГОСТ Р 51652-2000 «Спирт этиловый ректификованный из пищевого сырья. Технические условия»; ГОСТ Р 53257-2009 «Техника пожарная. Лицевые части средств индивидуальной защиты органов дыхания. Общие технические требования. Методы испытаний».

Примечание — правила применения ссылочных стандартов при их замене, изменении или отмене — по общей формуле: датированная ссылка означает версию указанного года, недатированная — действующую версию с учётом изменений; при отмене без замены положение применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

3.1 самоспасатель с открытым контуром с подачей сжатого воздуха с маской или загубником в сборе: автономный изолирующий резервуарный дыхательный аппарат (самоспасатель) с лёгочным автоматом, в котором запас воздуха хранят в баллонах в сжатом состоянии, предназначенный для использования с маской или загубником в сборе в целях эвакуации. При работе самоспасателя вдох осуществляется из баллонов, а выдох — в атмосферу.

3.2 подвесная система самоспасателя: составная часть, предназначенная для фиксации самоспасателя на теле человека, состоит, как правило, из спинки (основания), системы ремней (плечевых, поясных, концевых) с пряжками для регулирования и фиксации.

3.3 внешнее (лёгочное) дыхание: совокупность процессов обмена воздуха между внешней средой и лёгкими, а также газов между поступившим в лёгкие воздухом и кровью.

3.4 время защитного действия; ВЗД: период, в течение которого сохраняется защитная способность самоспасателя при испытании на стенде-имитаторе внешнего дыхания человека и с участием испытателей-добровольцев.

3.5 дыхательный режим: совокупность значений лёгочной вентиляции (дм³/мин), частоты дыхания (циклов «вдох-выдох» в минуту) и дыхательного объёма (дм³).

3.6 лёгочная вентиляция: объём воздуха, прошедший при дыхании через лёгкие человека за 1 мин.

3.7 дыхательный объём: объём воздуха, прошедший через лёгкие за один вдох (глубина одного вдоха).

3.8 полумаска: лицевая часть, обеспечивающая подачу очищенного воздуха или дыхательной смеси к органам дыхания и закрывающая нос, рот и подбородок.

3.9 дыхательный шланг: шланг, соединяющий лицевую часть с лёгочным автоматом.

3.10 соединительный шланг среднего давления: шланг, ведущий от редуктора к лёгочному автомату.

4 Классификация

Самоспасатели классифицируют в зависимости от времени защитного действия, при лёгочной вентиляции 35 дм³/мин (синусоидальный поток 20 циклов в минуту по 1,75 дм³ за один цикл). Время защитного действия устанавливается с шагом 5 мин. Классификация должна быть отражена в маркировке самоспасателя, например: CI 10 — для самоспасателя с временем защитного действия 10 мин.

Примечание — время защитного действия зависит от значения лёгочной вентиляции.

Технические требования, требования надёжности (разделы 5–6)

5.1 Требования назначения. Работоспособность в диапазоне от минус 15 °C до плюс 60 °C, по согласованию с потребителем — другой диапазон (5.1.1). Состав самоспасателя — см. «Ключевые положения» (5.1.2).

5.2 Требования эргономики. Подвесная система обеспечивает быстрое, лёгкое и правильное надевание без посторонней помощи (5.2.1); самоспасатель размещается так, чтобы руки оставались свободными (5.2.2); остальные требования — по ГОСТ Р 12.4.186 (п. 4.4.2) (5.2.3).

5.3 Конструктивные требования. Компактность, простота и надёжность (5.3.1). В готовом к применению состоянии баллон(ы) полностью заряжены, лицевая часть надёжно закреплена (5.3.2). Одно запорное устройство для всего запаса воздуха, срабатывающее автоматически или легко открываемое рукой (5.3.3). При наличии контейнера постоянного хранения — запорное устройство автоматически открывается при извлечении самоспасателя (5.3.4). Органы управления легко доступны, удобны, защищены от повреждений и случайного срабатывания (5.3.5); вентиль не допускает полного выворачивания шпинделя при эксплуатации (5.3.6); усилие на органах управления — не более 80 Н (5.3.7). Герметичность и износостойкость вентиля баллона — по ГОСТ Р 12.4.186 (п. 4.7.4–4.7.7) (5.3.8). Герметичность систем высокого и редуцированного давления — изменение давления после закрытия вентиля не более 2 МПа в минуту (5.3.9); соединение для линии подачи воздуха герметично (5.3.10). Детали для подачи сжатого воздуха защищены от посторонних включений (5.3.11). Масса — не более 5 кг с футляром (5.3.12). Герметичность воздуховодной системы готового к применению самоспасателя — изменение давления не более 30 Па в минуту (5.3.13). Замок футляра исключает непреднамеренное открытие (5.3.14); открытие футляра очевидно при осмотре (5.3.15). Конструкция не мешает рабочей деятельности (5.3.16), без выступающих частей и острых краёв (5.3.17). Остальные требования к конструкции — по ГОСТ Р 12.4.186 (п. 4.5.2) и ГОСТ Р 12.4.278 (п. 4.3.2, 4.3.3) (5.3.18).

5.4 Требования к материалам. Сопротивление электрической изоляции неметаллического футляра — не более 10⁹ Ом, материалы по возможности антистатичны (5.4.1); материалы футляра и замка защищены от коррозии (5.4.2); остальные требования — по ГОСТ Р 12.4.252 (п. 5.1.1–5.1.4) (5.4.3).

5.5 Требования к лицевой части. Маска или загубник в сборе, надёжно прикреплены (5.5.1); полнолицевая маска — по ГОСТ Р 12.4.189 для категории 2 или 3 (5.5.2).

5.6 Требования к защитным очкам (при наличии). Крепятся к самоспасателю во избежание утери (5.6.1); не мешают надеванию (5.6.2); линзы незапотевающие (5.6.3); оголовье эластичное, регулируемое или саморегулируемое (5.6.4); после испытания на прочность — без повреждений, опасных для пользователя (5.6.5).

5.7 Требования к соединительным узлам. Лёгкая разборка для очистки, осмотра и испытаний; съёмные элементы надёжно закрепляются без спецынструмента (если иное не оговорено в руководстве) (5.7.1). Соединения по линиям высокого, среднего и низкого давления не взаимозаменяемы (5.7.2). Соединение для линии подачи воздуха легкодоступно и легко отсоединяется без посторонней помощи (5.7.3).

5.8 Требования к шлангам. Дыхательный шланг допускает свободное движение головы, не деформируется и не перекрывается подбородком или рукой (5.8.1). Соединительный шланг среднего давления выдерживает 15 мин давление, вдвое превышающее давление открытия предохранительного клапана редуктора, либо не менее 3 МПа (5.8.2). Дыхательный шланг с соединениями выдерживает осевую силу 50 Н в течение (10±3) с (5.8.3). Соединительный шланг среднего давления с соединениями выдерживает осевую силу 250 Н (5.8.4).

5.9 Требования по сопротивлению дыханию. Без избыточного давления: сопротивление вдоху при давлении от рабочего до 5 МПа — по таблице 1 (см. «Ключевые положения»); сопротивление выдоху — 700 Па при 50 дм³/мин, 1000 Па при 100 дм³/мин (5.9.1.2); при минус (15±3) °C и 50 дм³/мин — не более 1000 Па (5.9.1.3). С избыточным давлением: постоянное избыточное давление в подмасочном пространстве при давлении в баллоне от рабочего до 5 МПа (5.9.2.1); давление открытия клапана выдоха превышает максимальное статическое давление клапана лёгочного автомата не менее чем на 30 Па (5.9.2.2); сопротивление выдоху не более 1000 Па при 100 дм³/мин (5.9.2.3) и при минус (15±3) °C и 50 дм³/мин (5.9.2.4).

5.10 Диоксид углерода. Во вдыхаемом воздухе, включая лицевую часть, не более 1,5% (об.) в среднем.

5.11 Требования к баллонам. Баллон имеет «Разрешение на применение», выданное Ростехнадзором в установленном порядке.

5.12 Требования к редуктору. Предохранительный клапан (при наличии) выдерживает поток 400 дм³/мин при давлении не выше 3 МПа (5.12.1); при работающем клапане сопротивление вдоху и выдоху не более 2,5 кПа (5.12.2); при отсутствии клапана — то же требование (5.12.3); остальные требования — по ГОСТ Р 12.4.186 (п. 4.12.1, 4.12.2, 4.12.4) (5.12.4).

5.13 Требования к индикатору давления. Контроль при открытом и закрытом вентиле (5.13.1); верхний предел превышает рабочее давление не менее чем на 5 МПа (5.13.2); стекло индикатора прозрачное, не разрушается при эксплуатации (5.13.3); снабжён предохранительным клапаном для защиты пользователя (5.13.4).

5.14 Требования стойкости к внешним воздействиям. После вибронагрузки и транспортных ударных нагрузок — по ГОСТ Р 12.4.186 (п. 4.3.1, 4.3.2) (5.14.1–5.14.2). Работоспособность после климатических воздействий: (70±3) °C в сухой атмосфере (72±3) ч; (70±3) °C при влажности (90±5)% (72±3) ч; минус (50±3) °C в сухой атмосфере (24±1) ч (5.14.3). Устойчивость лицевой части и лёгочного автомата к дезинфицирующим растворам и этиловому спирту по ГОСТ Р 51652 — по ГОСТ Р 12.4.186 (п. 4.3.4) (5.14.4). Шланги, лёгочный автомат и лицевая часть выдерживают открытое пламя (800±50) °C (5,0±0,2) с и не продолжают гореть более (5,0±0,2) с после извлечения (5.14.5).

6 Требования надёжности. Вероятность сохранения исправности за 2 года ожидания применения — не менее 0,98 (6.1). Вероятность безотказной работы за время защитного действия — не менее 0,98 (6.2). Срок службы — не менее пяти лет (6.3).

Маркировка, эксплуатационная документация, требования безопасности, приёмка (разделы 7–10)

7 Маркировка

7.1 Каждый самоспасатель имеет заводской знак: условное обозначение; номер технических условий или стандарта, по которому изготовлен; наименование изготовителя или товарный знак; серийный номер изделия; обозначение по классификации (время защитного действия); дату изготовления (год и месяц); наименование страны-изготовителя.

7.2 Заводской знак крепится в месте, защищённом от механических повреждений.

7.3 Сборочные узлы и детали, значительно влияющие на безопасность, маркируются для идентификации (см. приложение А); при невозможности нанесения маркировки непосредственно — информация в руководстве по эксплуатации.

7.4 При хранении в герметичной ёмкости для транспортирования — маркировка на ёмкость, максимально чёткая и прочная.

7.5 Самоспасатель маркируется как используемый только в целях эвакуации, например пиктограммой.

7.6 На самоспасателе наносится маркировка максимального давления в баллоне(ах).

8 Требования к содержанию эксплуатационной документации

8.1 Руководство по эксплуатации содержит: назначение; условия эксплуатации; комплектность; технические характеристики; состав; устройство и принцип действия частей; проверку, регулирование и обслуживание; установки (приборы) для проверки; требования безопасности; правила пользования; возможные неисправности и способы устранения; указания по обучению пользователей.

8.2 Паспорт на самоспасатель содержит: данные об изготовителе; технические характеристики; комплектность; отметку о приёмке; гарантийные обязательства изготовителя — не менее 12 месяцев на аппарат и не менее 3 лет на редуктор. Эксплуатационная документация — на русском языке.

9 Требования безопасности

9.1 Требования безопасности излагаются в соответствующих разделах руководства по эксплуатации самоспасателя и баллона.

9.2 Сжатый воздух для заполнения баллонов должен соответствовать таблице 2.

Таблица 2

Наименование показателя	Значение показателя
Содержание окиси углерода, см³/м³, не более	15,0
Содержание масла, мг/м³, не более	0,5
Содержание двуокиси углерода, см³/м³, не более	500,0
Влагосодержание (при давлении от 19,6 до 29,4 МПа), мг/м³, не более	25,0

10 Правила приёмки

10.1 Самоспасатель проходит все стадии и этапы разработки и приёмки по ГОСТ Р 15.201 и ГОСТ 2.103.

10.2 Виды испытаний (по ГОСТ 16504): предварительные (заводские), приёмочные, квалификационные, приёмо-сдаточные, периодические, типовые — с теми же принципами проведения, что и у смежного ГОСТ Р 12.4.275-2012 (п. 10.2.1–10.2.6): периодические — раз в два года, приёмо-сдаточным испытаниям подвергают каждое изделие, типовые оформляют протоколом с заключением о целесообразности изменений.

Методы испытаний, приложения А–Г, библиография (раздел 11)

Испытания проводят при нормальных климатических условиях по ГОСТ 15150 (кроме специально оговорённых пунктов); испытательное оборудование аттестовано по ГОСТ Р 8.568; средства измерений — утверждённого типа, поверены.

11.1 Проверка документов на самоспасатель — соответствие содержания требованиям стандарта.

11.2 Проверка внешнего вида, комплектности и маркировки — визуальным осмотром.

11.3 Проверка массы — готового к применению самоспасателя с полумаской и заправленным баллоном по ГОСТ Р 12.4.186 (подраздел 8.3); требование 5.3.12.

11.4 Проверка усилия срабатывания органов управления — по ГОСТ Р 12.4.186 (подраздел 8.4); требование 5.3.7.

11.5 Проверка герметичности и износостойкости вентиля баллона — по ГОСТ Р 12.4.186 (подраздел 8.6): при погружении в воду — без пузырьков; после 1500 циклов открытия-закрытия — без поломок, сила открытия/закрытия не более 80 Н (требование 5.3.8).

11.6 Проверка герметичности систем высокого и редуцированного давления — по ГОСТ Р 12.4.186 (подраздел 8.12); требования 5.3.9, 5.3.10.

11.7 Испытания на стойкость к механическим и климатическим воздействиям — по ГОСТ Р 12.4.186 (п. 8.18.1–8.18.3), с параметрами 5.14.3; требования 5.14.1–5.14.3.

11.8 Проверка устойчивости лицевой части и лёгочного автомата к дезинфицирующим растворам — по ГОСТ Р 12.4.186 (подраздел 8.19); требование 5.14.4.

11.9 Проверка устойчивости к открытому пламени (800±50) °C — по ГОСТ Р 12.4.186 (подраздел 8.20): без разрушений подвесной системы, без горения/тления более (5,0±0,2) с.

11.10 Проверка давления открытия клапана выдоха лицевой части — по ГОСТ Р 53257 (подраздел 8.8); требование 5.9.2.2.

11.11 Проверка конструкции предохранительного клапана редуктора — ротаметр РМ-25 (до 25 м³/ч, ±2,5%), манометр (до 4,0 МПа, ±0,06 МПа), мановакуумметр (до 2500 Па, ±20 Па): расход 400 дм³/мин через клапан, давление по манометру, затем сопротивление дыханию на муляже головы с искусственными лёгкими (50 дм³/мин) — для аппаратов с клапаном (11.11.1) и без клапана (11.11.2); требования 5.12.1–5.12.3. Проверку исключения поступления воздуха высокого давления в полости редуцированного давления при неисправности редуктора проводит разработчик по собственным методикам в ходе испытаний на ресурс и срок службы (11.11.3); требование 5.12.4.

11.12 Проверка прочности дыхательного шланга — сила 50 Н в осевом направлении в течение (10±3) с; требование 5.8.3.

11.13 Проверка соединительного шланга среднего давления — давление вдвое выше давления предохранительного клапана редуктора либо не менее 3,0 МПа в течение 15 мин, на шланге, снятом с самоспасателя; требования 5.3.9, 5.8.2.

11.14 Проверка сопротивления электрической изоляции неметаллических контейнеров — испытательная пластина с электродами, окрашенными проводящей краской (рисунок 1), постоянное напряжение (500±10) В в течение 1 мин; требование 5.4.1.

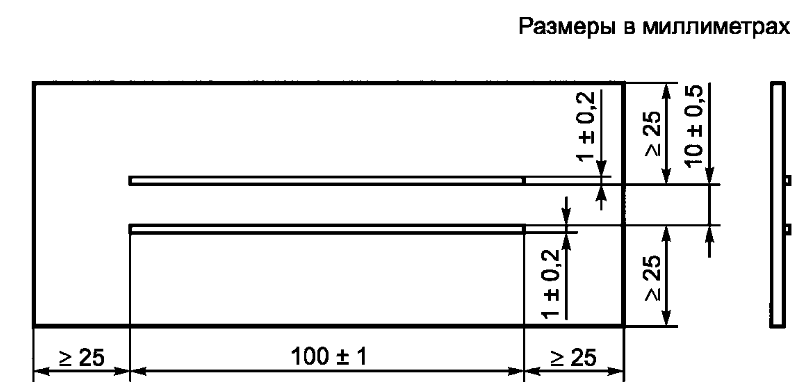

Рисунок 1 — Испытательный образец для проверки сопротивления электрической изоляции

11.15 Испытания на стенде-имитаторе внешнего дыхания человека (приложение В). Режимы — по таблице 3 (лёгочная вентиляция 50 и 100 дм³/мин), число испытаний — по таблице 4. Самоспасатель в климатической камере, лицевая часть на муляже головы человека («голова Шеффилда», рисунок 2), подключённом к стенду.

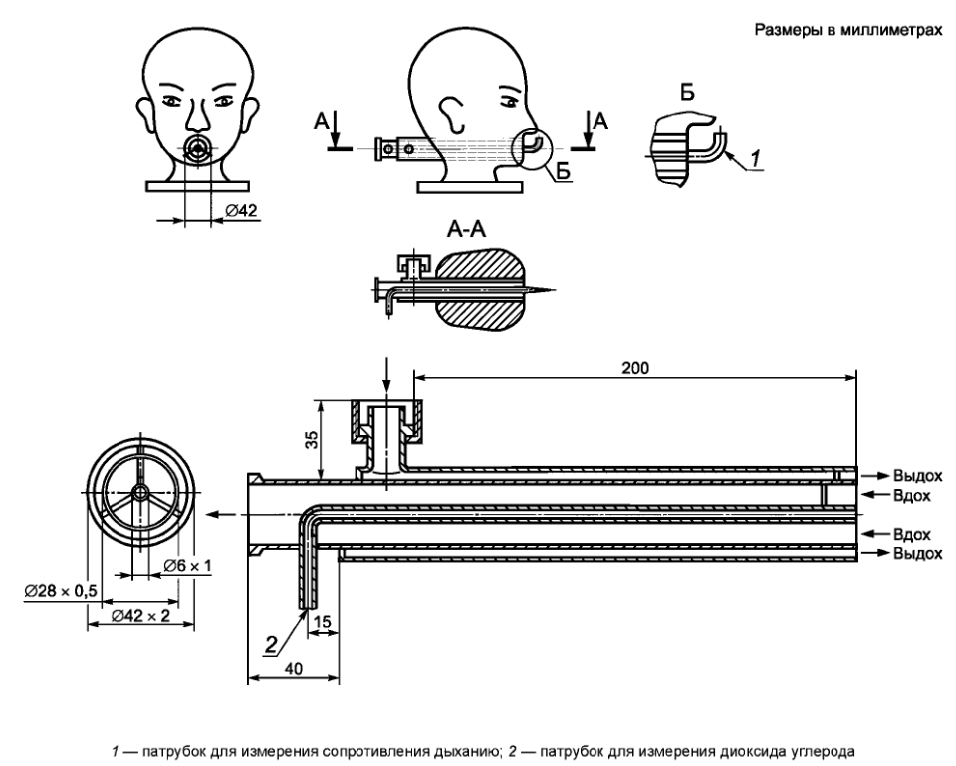

Рисунок 2 — Муляж головы человека (голова Шеффилда)

Предварительная выдержка (30±1) мин при заданной температуре (при минус 15 °C — без лицевой части, надевается после выдержки). После выдержки открывают вентиль баллона и включают стенд; не реже чем через 10 мин регистрируют давление в баллоне и давление под лицевой частью на вдохе/выдохе. По окончании — работоспособность, фактическое ВЗД, давление открытия клапана выдоха (форма протокола — приложение Г). Испытания идут до исчерпания защитной способности (давление в баллоне снизилось до 2,0 МПа либо нарушены требования раздела 5.9). При 100 дм³/мин дополнительно проверяют избыточное давление, сопротивление выдоху, давление срабатывания сигнального устройства, в течение (5±1) мин. Требования 5.9.1, 5.9.2.1, 5.9.2.3, 5.9.2.4.

11.15.4 Проверка содержания диоксида углерода на вдохе — газоанализатором (0–5% об., ±0,3%) при испытаниях на стенде; требование 5.10.

11.16 Испытания с участием испытателей-добровольцев — дополняют приборные испытания: комфортность дыхания, особенности работы частей и систем, удобство пользования (11.16.1); оценка эргономики и удобства при имитации рабочих движений по методикам, разработанным в инициативном порядке (11.16.2); требования 5.2, 5.3.1, 5.3.4–5.3.6, 5.3.14, 5.3.16–5.3.18, 5.6.1–5.6.4, 5.7.1, 5.7.3, 5.8.1, 5.13.1, 5.13.3.

11.17 Проверка воздуховодной системы при вакуумметрическом давлении 750 Па — подмембранную полость лёгочного автомата соединяют с мановакуумметром и насосом, создают 750 Па, через 1 мин выдержки и ещё (1,0±0,1) мин регистрируют изменение давления; требование 5.3.13 (не более 30 Па в минуту).

11.18 Испытания на механическую прочность смотровых стёкол защитных очков — пять образцов, удар стального шарика ⌀ ~22 мм, (45±2) г, с высоты (1,30±0,01) м в центр стекла; требование 5.6.5.

11.19 Проверка прочности соединения шланга среднего давления — осевая сила (250±10) Н в течение (10±3) с, затем осмотр и проверка герметичности; требования 5.3.13, 5.8.4.

11.20 Испытания на надёжность — по ГОСТ Р 12.4.186 (подраздел 8.27); требования 6.1–6.3.

Приложение А (рекомендуемое). Маркировка сборочных единиц и деталей

Таблица А.1 перечисляет, какие сборочные единицы и детали маркируются датой изготовления и/или обозначением нормативного документа: редуктор давления и мембрана лёгочного автомата — маркировка деталей и дата изготовления; лёгочный автомат — маркировка деталей, способ идентификации (серийный номер и/или дата) разъясняется изготовителем; дыхательный шланг — маркировка и дата; маска — по ГОСТ Р 12.4.189; ременное крепление для транспортировки — не маркируется, но информация о нём есть в документации изготовителя; оправа и индикатор давления — маркировка деталей без даты; соединительные шланги среднего и высокого давления — дата без маркировки деталей; баллон и вентиль — согласно соответствующим стандартам; защитные очки (при наличии) — маркировка и дата. Детали сборочных узлов не маркируются отдельно, если можно идентифицировать сам узел; детали, не поставляемые как запчасти, не маркируются, но сведения о них — в документации изготовителя.

Приложение Б (справочное). Методы измерения сопротивления электрической изоляции ёмкости для транспортирования

Метод вольтметра-амперметра — силу тока измеряют напрямую микроамперметром или гальванометром (рисунок Б.1) либо косвенно усилителем постоянного тока (рисунок Б.2); напряжение — вольтметром.

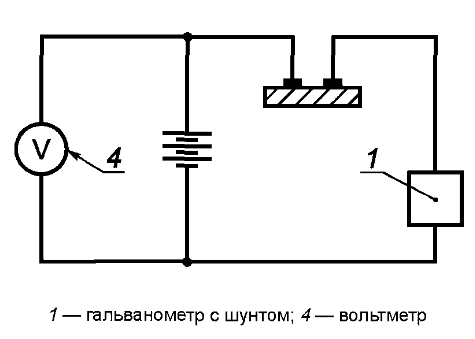

Рисунок Б.1 — Схема для измерения силы тока с помощью микроамперметра или гальванометра

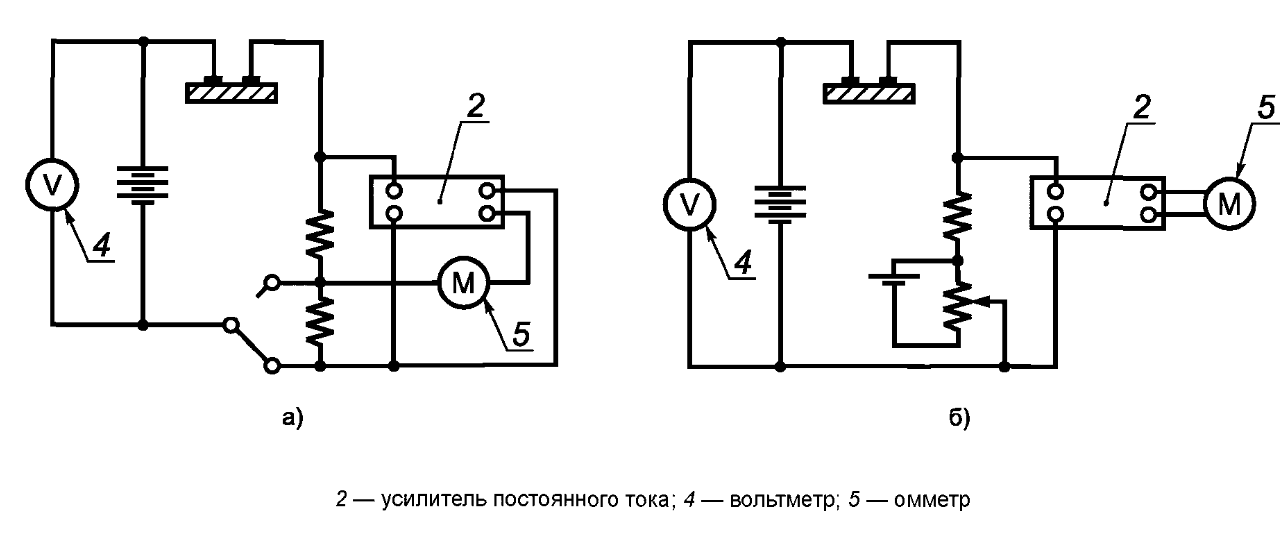

Рисунок Б.2 — Схема для измерения силы тока с помощью усилителя постоянного тока

Сравнительный метод — искомое сопротивление сравнивают с известным по соотношению силы токов при одинаковом напряжении (рисунок Б.3, а) либо мостом Уитстона (рисунок Б.3, б); искомое сопротивление должно быть большим относительно калиброванного сопротивления, включённого последовательно.

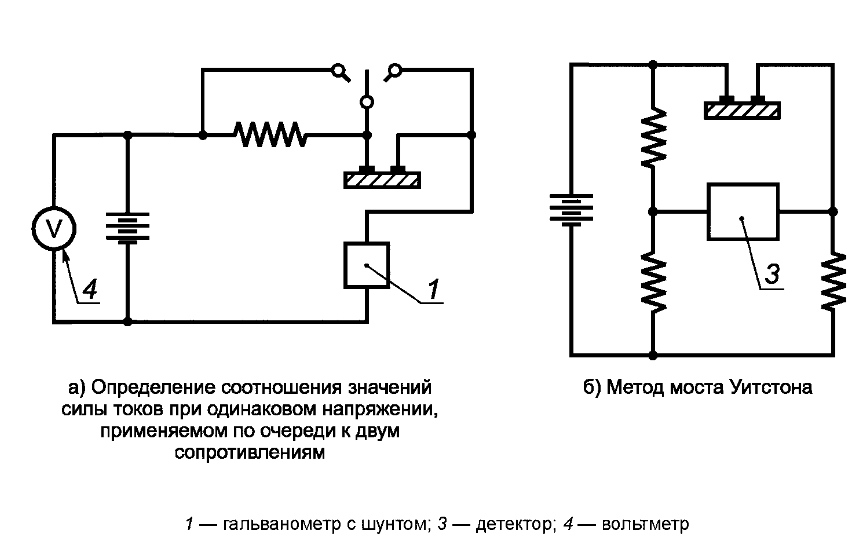

Рисунок Б.3 — Сравнительный метод измерения сопротивления

Приложение В (рекомендуемое). Стенд-имитатор внешнего дыхания человека

Предназначен для объективной оценки самоспасателя при разной дыхательной нагрузке и микроклиматических условиях; определяет время защитного действия, условия дыхания, параметры систем. Имитирует вентиляционную функцию лёгких — пульсирующий поток, близкий к синусоидальному, с равной продолжительностью фаз; имитирует температурно-влажностный режим выдоха нагреванием и увлажнением смеси. Отклонение от синусоиды — не более 4%. Объём цикла — 1,5–2,5 дм³, частота — 20–40 мин⁻¹. Температура и влажность смеси на выдохе из муляжа — (36,5±0,5) °C и (95±3)%. Климатическая камера — от минус 50 до плюс 60 °C (отклонение не более 2 °C). Контрольно-измерительные приборы регистрируют сопротивление дыханию в диапазоне минус 1000 – плюс 1000 Па с погрешностью не более 20 Па (схема — рисунок В.1).

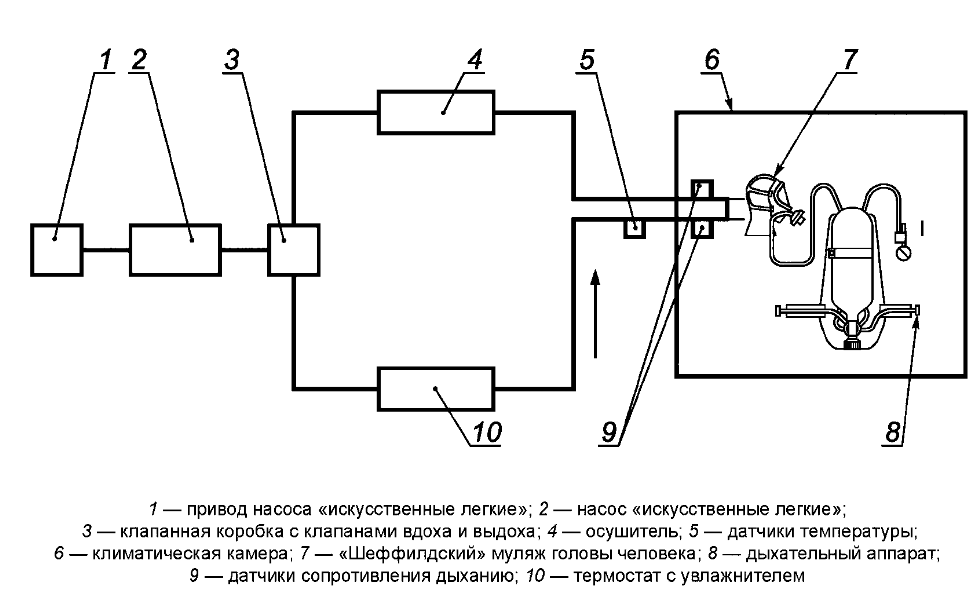

Рисунок В.1 — Принципиальная схема стенда-имитатора внешнего дыхания человека

При холостом ходе стенда трёхходовые краны соединяют имитатор дыхания с окружающей средой (испытуемый самоспасатель отключён); мановакуумметр подключают к штуцеру на муляже, избыточное давление под лицевой частью измеряют в подмасочном пространстве.

Приложение Г (обязательное). Форма протокола испытаний

Обязательная форма протокола испытания на стенде-имитаторе: общие сведения (организация и место испытания, наименование и обозначение самоспасателя, изготовитель, нормативный документ, номер самоспасателя, номер редуктора, тип и номер лёгочного автомата, дата изготовления, рабочее давление в баллоне, вместимость, лицевая часть); параметры до испытания (герметичность магистралей, среднее избыточное давление при нулевом расходе); условия испытаний (заданные и фактические температура, лёгочная вентиляция, частота дыхания); запись наблюдений (давление в баллоне, давление под лицевой частью на вдохе, сопротивление дыханию на выдохе — минимальное, среднее, максимальное значения по времени); фактическое время защитного действия; дополнительные данные и замечания; подпись ответственного за испытание.

Библиография

[1] ПР 50.2.006-94 — Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений.
