ГОСТ 33718-2015
Коротко: стандарт устанавливает общие принципы ухода, технического обслуживания, контроля и отбраковки стальных проволочных канатов грузоподъёмных кранов — когда и как осматривать канат, по каким признакам (обрывы проволок, уменьшение диаметра, коррозия, деформации) его выбраковывать; применяется там, где в документации крана нет собственных указаний, и дополняет требования ФНП по подъёмным сооружениям при обучении крановщиков и стропальщиков.
О чём документ
Стандарт распространяется на все виды грузоподъёмных кранов, включая плавучие и оффшорные (п. 1). Невыполнение его требований, как сказано в п. 1, может увеличить риск при использовании кранов. Если в руководстве по эксплуатации крана нет указаний по уходу, контролю или выбраковке канатов, пользуются положениями стандарта (пп. 4.1, 5.1, 6.1.1). Решение о дальнейшей эксплуатации каната принимает компетентный специалист — тот, кто знает канат и достаточно опытен, чтобы оценить его состояние и назначить минимальный интервал между проверками (п. 3.8). Ежедневный осмотр может проводить сам крановщик (оператор) при достаточной подготовке (п. 5.2.2). Для стропальщика полезна вторая половина документа: признаки, по которым канат или канатный строп нельзя больше использовать; требования к канатным стропам как грузозахватным приспособлениям — в ГОСТ 33715-2025 и ФНП № 461.
Ключевые положения и сроки
- Замена каната (п. 4.2) — отбракованный канат заменяют только на канат, указанный в технической документации (совпадающий по диаметру, типу, конструкции, минимальному разрывному усилию и длине); после замены делают запись в эксплуатационной документации, сертификат качества хранят вместе с ней.
- Ежедневный осмотр (п. 5.2) — до начала работы канат осматривают на видимые повреждения по всей рабочей длине, особое внимание — зонам перегиба на блоках и барабанах и узлам закрепления; при многослойной навивке — зонам перехлеста; при заметном ухудшении состояния работу прекращают и канат проверяют по правилам периодической проверки (п. 5.2.6).
- Периодическая проверка (п. 5.3) — выполняет компетентный специалист; итог — одно из трёх заключений: канат годен до следующей проверки (срок назначается), годен ограниченное время и затем заменяется без дополнительных проверок, либо состояние неудовлетворительное и работу прекращают до замены (п. 5.3.1.2).
- Внеочередные проверки (пп. 5.4, 5.5) — после инцидента, который мог повредить канат или его крепление, и после перерыва в работе машины более 3 месяцев — в объёме периодической проверки до пуска в эксплуатацию.
- Обрывы проволок (п. 6.2, табл. 2–4) — у крепления свободного конца каната выбраковка при двух и более обрывах проволок; в углублениях между прядями — два и более обрыва на длине свивки (около 6d); для участков на блоках и барабанах допустимое число обрывов зависит от категории каната RCN и класса использования механизма (таблицы 3 и 4, приложение Е); если обрывы сгруппированы на одной-двух прядях, канат могут выбраковать и при меньшем числе.
- Уменьшение диаметра (п. 6.3, табл. 5) — равномерное уменьшение от номинального диаметра: выбраковка при 10 % и более для однослойного каната с органическим сердечником, при 7,5 % и более для каната со стальным сердечником или односторонней свивки, при 5 % и более для некрутящегося каната; за исходный берут базовый диаметр, измеренный сразу после обтяжки (п. 6.3.1.2); местное уменьшение диаметра из-за повреждения сердечника или внутренних прядей — немедленная выбраковка (п. 6.3.1.5); уменьшение диаметра наружных проволок на 40 % и более — выбраковка (п. 6.3.2).
- Разрыв пряди (п. 6.4) — немедленная выбраковка.
- Коррозия (п. 6.5, табл. 6) — поверхностное окисление, которое снимается протиркой, степень повреждения низкая (0 %); шероховатость при касании рукой — высокая степень (60 %); явная язвенная коррозия с ослаблением проволок или видимые признаки внутренней коррозии — выбраковка.
- Деформации (п. 6.6) — волнистость: выбраковка, если зазор g между линейкой и наружной прядью на прямом участке вне блоков и барабана составляет 1/3 d и более, на участке на блоках или барабане — 1/10 d и более (п. 6.6.2); корзинообразная деформация, выдавленный сердечник или прядь, перекручивание, раскручивание, перегиб — выбраковка (пп. 6.6.3, 6.6.4, 6.6.8); местное увеличение диаметра более чем на 5 % (канат со стальным сердечником) или 10 % (с органическим) — искать причину и при необходимости выбраковать (п. 6.6.6); следы нагрева или электрического разряда на двух и более проволочках — выбраковка (п. 6.6.10).
- Неподвижные канаты (примечание к п. 6.1.1) — вантовые, стреловые, оттяжки: при отсутствии указаний в документации крана выбраковка каждые пять лет эксплуатации независимо от состояния.
Два рисунка стандарта, на которые опираются критерии выбраковки:

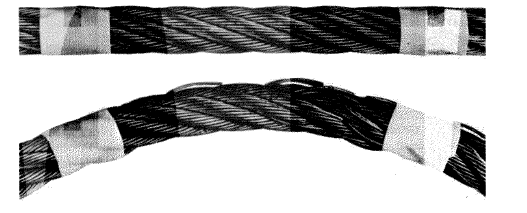

Рисунок 7 ГОСТ 33718-2015 (к п. 6.2, табл. 2, строка 3) — обрывы проволочек в углублениях между прядями каната.

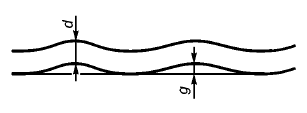

Рисунок 8 ГОСТ 33718-2015 (к п. 6.6.2) — волнистость каната: d — диаметр каната, g — расстояние между линейкой и нижней частью наружной пряди.
⚠️ Важно: полный текст документа не воспроизводится на этой странице — используйте официальный источник для юридически значимой редакции.
Частые вопросы
Кто осматривает канат крана и как часто?
Ежедневно до начала работы — крановщик (оператор) при достаточной подготовке (пп. 5.2.1, 5.2.2); периодически — компетентный специалист, срок следующей проверки он назначает сам по итогам каждой проверки (п. 5.3.1.2). Проверку обязательно проводят после инцидента и после перерыва в работе более 3 месяцев (пп. 5.4, 5.5).
При каком износе по диаметру канат выбраковывают?
Зависит от типа каната: при равномерном уменьшении диаметра на 10 % и более (однослойный канат с органическим сердечником), 7,5 % и более (со стальным сердечником или односторонней свивки), 5 % и более (некрутящийся) — табл. 5. Промежуточные значения дают степень повреждения 20–80 %, и оценивают их вместе с другими дефектами (п. 6.1.2).
Можно ли оставить в работе канат с одной выдавленной проволочкой?
Да, если проволочку можно удалить и она не повреждает контактирующие с канатом элементы крана; группа выдавленных проволок — выбраковка (п. 6.6.5).
Связь с другими НПА
- Приказ Ростехнадзора № 461 от 26.11.2020 — ФНП по подъёмным сооружениям — основной акт о браковке канатов и стропов в нашей программе стропальщика; ГОСТ уточняет критерии для канатов кранов.
- ГОСТ 33715-2025 — грузозахватные приспособления, безопасная эксплуатация — осмотр и браковка стропов и других съёмных приспособлений.
- ГОСТ 33715-2015 — прежняя редакция (утратила силу)
- ГОСТ 33709.1-2015 — краны грузоподъёмные, словарь — термины, на которые опирается стандарт.
- ГОСТ 3241-91 — канаты стальные, технические требования — термины и типы свивки канатов.
- Промышленная безопасность — другие документы раздела
