ГОСТ Р 12.4.274-2012
Коротко: национальный стандарт устанавливает технические требования, методы испытаний и маркировку изолирующих самоспасателей со сжатым воздухом и капюшоном — автономных аппаратов открытого контура для эвакуации из непригодной для дыхания токсичной и задымлённой среды, где вдох осуществляется из баллона, а выдох — в атмосферу. Работников, которым выдаются самоспасатели, обучают применению средств индивидуальной защиты; общая классификация СИЗОД — ГОСТ 12.4.034-2017.
О чём документ
Стандарт распространяется на изолирующие аппараты со сжатым воздухом, открытым контуром, капюшоном (самоспасатели), — для защиты органов дыхания и зрения при эвакуации из зданий, сооружений и производственных объектов из непригодной для дыхания токсичной и задымлённой газовой среды (п. 1). Не распространяется на самоспасатели для подводных работ, пожарные, военные, медицинские, авиационные и для горноспасательных подземных работ. Пригоден для целей сертификации. Родственный стандарт — ГОСТ Р 12.4.273-2012 на самоспасатели с маской или загубником (без капюшона); общую классификацию СИЗОД задаёт ГОСТ 12.4.034-2017.
Ключевые положения и сроки
- Устройство самоспасателя (п. 3.1, п. 5.1.2) — автономный изолирующий резервуарный дыхательный аппарат: запас воздуха хранится сжатым в баллонах, подаётся в капюшон через редуктор постоянной подачи; вдох — из баллонов, выдох — в атмосферу. Состав: подвесная система, баллон(ы) с запорным устройством или вентилем, редуктор с предохранительным клапаном или без него, капюшон, индикатор давления, соединительные шланги; могут входить сигнальное устройство, контейнер для хранения и переноски, соединение для линии подачи воздуха. Не входят: устройство дополнительной подачи воздуха и дополнительное соединение среднего давления (п. 5.1.2).
- Время защитного действия (ВЗД) (раздел 4) — от 5 до 30 мин с шагом 5 мин, при лёгочной вентиляции 35 дм³/мин; отражается в маркировке, например «CI 10» — самоспасатель с ВЗД 10 мин.
- Диапазон рабочих температур (п. 5.1.1) — от минус 15 °C до плюс 60 °C.
- Особенность конструкции — блокировка надевания (п. 5.3.2) — капюшон невозможно надеть без предварительного включения подачи воздуха.
- Герметичность воздуховодной системы (п. 5.1.3) — без капюшона, при избыточном и вакуумметрическом давлениях 750 Па, изменение не более 30 Па за 1 мин.
- Коэффициент подсоса под капюшон (п. 5.1.4) — не более 0,05% в среднем за время защитного действия.
- Содержание диоксида углерода во вдыхаемом воздухе (п. 5.1.5, таблица 1) — зависит от ВЗД: при 5 мин — не более 2,2%, при 10 мин — не более 1,8%, при 15 мин — не более 1,5% (для больших ВЗД норма продолжает снижаться, но соответствующая строка таблицы в выгрузке не сохранилась — см.
.problemy.yaml). - Масса (п. 5.3.9) — не более 7,5 кг для готового к применению самоспасателя без футляра для переноски; не более 5,0 кг для самоспасателя, предназначенного для ношения на человеке не менее 8 ч, включая футляр.
- Усилие на органах управления (п. 5.3.14) — не более 80 Н.
- Материал капюшона (п. 5.5.2) — стойкость к растрескиванию при изгибе не менее 5000 циклов; разрывная нагрузка материала не менее 20 Н; разрывная нагрузка швов не менее 30 Н.
- Смотровое стекло капюшона (п. 5.5.1.6) — выдерживает удар стального шара массой (45±2) г диаметром ~22 мм, падающего с высоты (1,30±0,01) м.
- Клапан выдоха (п. 5.5.3.6) — работоспособен после непрерывного потока выдоха 300 дм³/мин в течение (60±5) с.
- Устойчивость к воспламенению (п. 5.12.5) — самоспасатель, включая капюшон, выдерживает открытое пламя (800±50) °C в течение (5,0±0,2) с и не продолжает гореть более (5,0±0,2) с после извлечения.
- Надёжность (раздел 6) — вероятность сохранения исправности за 2 года ожидания применения не менее 0,98 (п. 6.1); вероятность безотказной работы за время защитного действия не менее 0,98 (п. 6.2); срок службы — не менее 5 лет (п. 6.3).
- Маркировка контейнера (п. 7.7) — на футляре для транспортирования наносится пиктограмма, показывающая процедуру надевания, размером не менее 3×3 см.
- Гарантийные обязательства изготовителя (п. 8.2) — не менее 12 месяцев на самоспасатель и не менее 3 лет на редуктор.
Частые вопросы
Чем этот самоспасатель отличается от самоспасателя с маской или загубником по ГОСТ Р 12.4.273?
Лицевая часть — капюшон, полностью закрывающий голову, а не маска или загубник в сборе. Дополнительно у капюшонного самоспасателя есть специальное требование: капюшон конструктивно невозможно надеть без предварительного включения подачи воздуха (п. 5.3.2) — у ГОСТ Р 12.4.273-2012 такого требования нет. Время защитного действия по этому стандарту — от 5 до 30 минут (раздел 4), тогда как диапазон ВЗД по ГОСТ Р 12.4.273-2012 не ограничен сверху конкретным числом.
Сколько может весить такой самоспасатель?
Не более 7,5 кг для аппарата без футляра для переноски; если аппарат носится на человеке не менее 8 часов, включая футляр, — не более 5,0 кг (п. 5.3.9).
Можно ли надеть капюшон до того, как включена подача воздуха?
Нет — это прямо запрещено конструктивным требованием стандарта (п. 5.3.2): подача воздуха включается раньше, чем на голову можно надеть капюшон, иначе первый вдох пришлось бы делать без чистого воздуха.
Связь с другими НПА
- ГОСТ 12.4.034-2017 — СИЗОД: классификация и маркировка — общая классификация СИЗОД, в которую входят автономные самоспасатели.
- ГОСТ 12.4.299-2015 — СИЗОД: рекомендации по выбору, применению и техническому обслуживанию — правила выбора и проверки перед началом работы.
- ГОСТ Р 12.4.273-2012 — самоспасатели со сжатым воздухом, с маской или загубником — тот же принцип действия (сжатый воздух, открытый контур), но другая лицевая часть.
- ГОСТ 12.4.285-2015 — самоспасатели фильтрующие — принципиально иной тип: очищает воздух окружающей среды через фильтр, а не подаёт сжатый воздух из баллона.
- Охрана труда — другие документы раздела.
Связки с базой знаний
- Применение средств индивидуальной защиты — программа обучения.
- Виды и классификация СИЗ.
- Класс защиты и маркировка СИЗ.
Полный текст документа
Приведён по тексту выгрузки справочной системы, с максимальной редактурой: служебные вставки системы не встретились; в таблице 1 (содержание диоксида углерода по времени защитного действия) третья строка в выгрузке испорчена меткой «[изображение]» перед числом «15» — восстановлена как строка «15 мин», следующие строки таблицы (20, 25, 30 мин) в выгрузке отсутствуют, отмечено в .problemy.yaml; бланк протокола испытаний (приложение Г) изложен описательно вместо воспроизведения пустой печатной формы; электрические схемы и чертежи испытательных установок (рисунки 1–2, Б.1–Б.3, В.1) сохранены растровыми изображениями — идентичны использованным в смежном ГОСТ Р 12.4.273-2012.
Область применения, нормативные ссылки, термины, классификация (разделы 1–4)
1 Область применения
Настоящий стандарт распространяется на изолирующие аппараты со сжатым воздухом, открытым контуром, капюшоном (самоспасатели), предназначенные для защиты органов дыхания и зрения человека от вредного воздействия непригодной для дыхания токсичной и задымлённой газовой среды при эвакуации из зданий, сооружений и производственных объектов различного назначения.
Настоящий стандарт устанавливает технические требования, методы испытаний и требования к маркировке самоспасателей.
Настоящий стандарт не распространяется на следующие специальные средства индивидуальной защиты органов дыхания: для подводных работ; пожарные; военные; медицинские; авиационные; для горноспасательных подземных работ.
Настоящий стандарт пригоден для целей сертификации.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на стандарты: ГОСТ 2.103 «Единая система конструкторской документации. Стадии разработки»; ГОСТ 15150 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов…»; ГОСТ 16504 «Система государственных испытаний продукции…»; ГОСТ Р 8.568 «…Аттестация испытательного оборудования»; ГОСТ Р 12.4.186-2012 «…Аппараты изолирующие автономные со сжатым воздухом. Технические требования. Методы испытаний. Маркировка. Правила отбора образцов»; ГОСТ Р 12.4.189-99 «…Маски. Общие технические условия»; ГОСТ Р 12.4.252-2009 (EN 138:1994) «…Дыхательные аппараты со шлангом подачи чистого воздуха, используемые с масками и полумасками»; ГОСТ Р 12.4.278-2012 «…Аппараты со сжатым воздухом и открытым контуром, с полумаской, используемой только для избыточного давления»; ГОСТ Р 15.201 «Система разработки и постановки продукции на производство…»; ГОСТ Р 51652 «Спирт этиловый ректификованный из пищевого сырья. Технические условия»; ГОСТ Р 53259-2009 «Техника пожарная. Самоспасатели изолирующие со сжатым воздухом для защиты людей от токсичных продуктов горения при эвакуации из задымлённых помещений во время пожара. Общие технические требования. Методы испытаний».
Примечание — при замене, изменении или отмене ссылочного стандарта применяется общий порядок: датированная ссылка означает версию указанного года, недатированная — действующую версию с учётом изменений; при отмене без замены положение применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
3.1 самоспасатель со сжатым воздухом с капюшоном: автономный изолирующий резервуарный дыхательный аппарат, предназначенный для использования в целях эвакуации, в котором запас воздуха хранится в баллонах в сжатом состоянии и подаётся в капюшон через редуктор, обеспечивающий постоянную подачу. При работе самоспасателя вдох осуществляется из баллонов, а выдох — в атмосферу.
3.2 подвесная система самоспасателя: составная часть, предназначенная для фиксации самоспасателя на теле человека, состоит, как правило, из спинки (основания), системы ремней (плечевых, поясных, концевых) с пряжками для регулирования и фиксации.
3.3 время защитного действия; ВЗД: период, в течение которого сохраняется защитная способность самоспасателя при испытании на стенде-имитаторе внешнего дыхания человека и с участием испытателей-добровольцев при лёгочной вентиляции 35 дм³/мин и температуре окружающей среды (25±2) °C.
3.4 дыхательный режим: совокупность значений лёгочной вентиляции (дм³/мин), частоты дыхания (мин⁻¹) и дыхательного объёма (дм³).
3.5 лёгочная вентиляция: объём воздуха, прошедший при дыхании через лёгкие человека за 1 мин.
3.6 дыхательный объём: объём воздуха, прошедший через лёгкие за один вдох (глубина одного вдоха).
3.7 капюшон: лицевая часть, обеспечивающая подачу очищенного воздуха или дыхательной смеси к органам дыхания и закрывающая голову.
4 Классификация
Самоспасатели классифицируют в зависимости от времени защитного действия при лёгочной вентиляции 35 дм³/мин (синусоидальный поток 20 циклов в минуту по 1,75 дм³ за один цикл). Время защитного действия — не менее 5 мин и не более 30 мин с шагом 5 мин в зависимости от времени, необходимого для эвакуации. Классификация должна быть отражена в маркировке самоспасателя, например: CI 10 — для самоспасателя с временем защитного действия 10 мин.
Примечание — ВЗД зависит от значения лёгочной вентиляции.
Технические требования, требования надёжности (разделы 5–6)
5.1 Требования назначения. Работоспособность от минус 15 °C до плюс 60 °C, по согласованию с потребителем — другой диапазон (5.1.1). Состав самоспасателя — см. «Ключевые положения» (5.1.2). Воздуховодная система (без капюшона) герметична при избыточном и вакуумметрическом давлениях 750 Па, изменение не более 30 Па за 1 мин (5.1.3). Коэффициент подсоса под капюшон за время защитного действия — не более 0,05% в среднем (5.1.4). Содержание диоксида углерода — по таблице 1 (5.1.5).
5.2 Требования эргономики. Подвесная система обеспечивает быстрое, лёгкое и правильное надевание без посторонней помощи, в том числе в темноте или ограниченном пространстве (5.2.1). Самоспасатель размещается так, чтобы руки оставались свободными (5.2.2).
5.3 Конструктивные требования. В готовности к применению баллон(ы) полностью заряжены, капюшон надёжно закреплён (5.3.1). Невозможность надевания капюшона без предварительного включения подачи воздуха (5.3.2). Одно запорное устройство для всего запаса воздуха, срабатывающее автоматически или легко открываемое рукой (5.3.3). При наличии контейнера постоянного хранения — запорное устройство автоматически открывается при извлечении (5.3.4). Органы управления легко доступны, удобны, защищены от повреждений и случайного срабатывания (5.3.5); вентиль не допускает полного выворачивания шпинделя (5.3.6). Соединение для линии подачи воздуха герметично (5.3.7). Детали для подачи сжатого воздуха защищены от посторонних включений (5.3.8). Масса — по п. 5.3.9 (см. «Ключевые положения»). Замок футляра исключает непреднамеренное открытие (5.3.10); неправомочное вскрытие футляра очевидно при осмотре (5.3.11). Конструкция не мешает рабочей деятельности (5.3.12), без выступающих частей и острых краёв (5.3.13). Усилие на органах управления — не более 80 Н (5.3.14). Остальные требования к конструкции — по ГОСТ Р 12.4.186-2012 (п. 4.5.2) и ГОСТ Р 12.4.278-2012 (п. 4.3.2, 4.3.3) (5.3.15).
5.4 Требования к материалам. Для самоспасателей во взрывоопасных средах — сопротивление электрической изоляции неметаллической поверхности футляра не более 10⁹ Ом, материалы по возможности антистатичны (5.4.1); материал футляра и замка защищён от коррозии (5.4.2); остальные требования — по ГОСТ Р 12.4.252-2009 (п. 5.1.1–5.1.4) (5.4.3).
5.5 Требования к капюшону. Смотровое стекло: надёжно прикреплено (5.5.1.1); не искажает изображение (5.5.1.2); запотевание не ухудшает зрительное восприятие (5.5.1.3); средства от запотевания совместимы с материалами капюшона, безопасны для кожи и глаз (5.5.1.4); не ограничивает существенно поле зрения (5.5.1.5); выдерживает удар стального шара (45±2) г, ⌀ ~22 мм, с высоты (1,30±0,01) м (5.5.1.6). Прочность материала и швов (кроме смотрового стекла и шейного обтюратора): стойкость к растрескиванию при изгибе — не менее 5000 циклов (5.5.2.1); разрывная нагрузка материала — не менее 20 Н (5.5.2.2); разрывная нагрузка швов — не менее 30 Н (5.5.2.3). Клапаны выдоха: один или более (5.5.3.1); капюшон с шейным обтюратором на завязках — минимум один клапан (5.5.3.2); работают при любом положении головы (5.5.3.3); удобны при обслуживании (5.5.3.4); защищены от грязи и повреждений (5.5.3.5); работоспособны после потока выдоха 300 дм³/мин в течение (60±5) с (5.5.3.6); соединение гнезда клапана с капюшоном выдерживает по оси силу 50 Н в течение (10±3) с (5.5.3.7).
5.6 Требования к соединительным узлам. Лёгкая разборка для очистки, осмотра и испытаний; съёмные элементы надёжно закрепляются без спецынструмента (если иное не оговорено в руководстве) (5.6.1). Соединения по линиям высокого, среднего и низкого давления не взаимозаменяемы (5.6.2). Соединение для линии подачи сжатого воздуха легкодоступно и легко отсоединяется без посторонней помощи (5.6.3).
5.7 Требования к шлангам. Допускают свободное движение головы, не ограничивают и не перекрывают подачу воздуха под давлением подбородка или руки (5.7.1). С соединениями выдерживают осевую силу 50 Н в течение (10±3) с (5.7.2).
5.8 Требования по сопротивлению дыханию. Сопротивление на вдохе и выдохе при давлении от рабочего до 5 МПа при нормальной температуре — по таблице 2 (500 Па при 50 дм³/мин, 1000 Па при 100 дм³/мин) (5.8.1). При минус (15±3) °C и 50 дм³/мин — не более 500 Па на вдохе, 700 Па на выдохе (5.8.2). При (60±3) °C и 50 дм³/мин — те же значения: не более 500 Па на вдохе, 700 Па на выдохе (5.8.3).
5.9 Требования к баллонам. Баллон имеет «Разрешение на применение», выданное Ростехнадзором в установленном порядке.
5.10 Требования к редуктору. Предохранительный клапан (при наличии) выдерживает поток 400 дм³/мин при давлении не выше 3 МПа (5.10.1); при работающем клапане сопротивление вдоху и выдоху не более 2,5 кПа (5.10.2); при отсутствии клапана — то же требование (5.10.3); остальные требования — по ГОСТ 12.4.186-2012 (п. 4.12.1, 4.12.2, 4.12.4) (5.10.4).
5.11 Требования к индикатору давления. Контроль при открытом и закрытом вентиле (5.11.1); верхний предел превышает рабочее давление не менее чем на 5 МПа (5.11.2); стекло прозрачное небьющееся, не разрушается при эксплуатации (5.11.3); снабжён предохранительным клапаном (устройством) для защиты пользователя (5.11.4).
5.12 Требования стойкости к внешним воздействиям. После вибронагрузки и транспортных ударных нагрузок — по ГОСТ Р 12.4.186-2012 (п. 4.3.1, 4.3.2) (5.12.1–5.12.2). Работоспособность после климатических воздействий: (70±3) °C в сухой атмосфере (72±3) ч; (70±3) °C при влажности (90±5)% (72±3) ч; минус (50±3) °C в сухой атмосфере (24±1) ч (5.12.3). Капюшон устойчив к дезинфицирующим растворам и этиловому спирту по ГОСТ Р 51652 (5.12.4). Самоспасатель, включая капюшон, выдерживает открытое пламя (800±50) °C (5,0±0,2) с и не продолжает гореть более (5,0±0,2) с после извлечения (5.12.5).
6 Требования надёжности. Вероятность сохранения исправности за 2 года ожидания применения — не менее 0,98 (6.1). Вероятность безотказной работы за время защитного действия — не менее 0,98 (6.2). Срок службы — не менее пяти лет (6.3).
Маркировка, эксплуатационная документация, требования безопасности, приёмка (разделы 7–10)
7 Маркировка
7.1 Каждый самоспасатель имеет заводской знак: условное обозначение; номер технических условий или стандарта, по которому изготовлен; наименование изготовителя или товарный знак; серийный номер изделия; обозначение по классификации; дату изготовления (год и месяц); наименование страны-изготовителя.
7.2 Заводской знак крепится в месте, защищённом от механических повреждений.
7.3 Сборочные узлы и детали, значительно влияющие на безопасность, маркируются для идентификации (приложение А); при невозможности — информация в руководстве по эксплуатации.
7.4 При хранении в герметичной ёмкости для транспортирования — маркировка на ёмкость, максимально чёткая и прочная.
7.5 Самоспасатель маркируется как используемый только в целях эвакуации, например пиктограммой.
7.6 На самоспасателе — маркировка максимального давления в баллоне(ах).
7.7 На контейнере (футляре) для транспортирования — легко обнаружимая пиктограмма, показывающая процедуру надевания, размером не менее 3×3 см; допускается поставлять пиктограмму отдельно, если на футляре недостаточно места.
8 Требования к содержанию эксплуатационной документации
8.1 Руководство по эксплуатации содержит: назначение; условия эксплуатации; комплектность; технические характеристики; состав; устройство и принцип действия частей; проверку, регулирование и обслуживание; установки (приборы) для проверки; требования безопасности; правила пользования; возможные неисправности и способы устранения; указания по обучению пользователей.
8.2 Паспорт на самоспасатель содержит: данные об изготовителе; технические характеристики; комплектность; отметку о приёмке; гарантийные обязательства изготовителя — не менее 12 месяцев на самоспасатель и не менее 3 лет на редуктор. Эксплуатационная документация — на русском языке.
9 Требования безопасности
9.1 Требования безопасности излагаются в соответствующих разделах руководства по эксплуатации самоспасателя и баллона.
9.2 Сжатый воздух для заполнения баллонов должен соответствовать таблице 3.
Таблица 3
| Наименование показателя | Значение показателя |
|---|---|
| Содержание окиси углерода, см³/м³, не более | 15,0 |
| Содержание масла, мг/м³, не более | 0,5 |
| Содержание двуокиси углерода, см³/м³, не более | 500,0 |
| Влагосодержание, мг/м³, не более (при давлении от 19,6 до 29,4 МПа) | 25,0 |
10 Правила приёмки
10.1 Самоспасатель проходит все стадии и этапы разработки и приёмки по ГОСТ Р 15.201 и ГОСТ 2.103.
10.2 Виды испытаний (по ГОСТ 16504): предварительные (заводские), приёмочные, квалификационные, приёмо-сдаточные, периодические, типовые — с теми же принципами проведения, что и у смежного ГОСТ Р 12.4.273-2012 (п. 10.2.1–10.2.6): предварительные и приёмочные проводит изготовитель на опытных образцах, приёмо-сдаточным испытаниям подвергают каждое изделие, периодические — раз в два года, типовые — при изменении конструкции с протоколом о целесообразности изменений.
Методы испытаний, приложения А–Г, библиография (раздел 11)
Испытания проводят при нормальных климатических условиях по ГОСТ 15150 (кроме специально оговорённых пунктов); испытательное оборудование аттестовано по ГОСТ Р 8.568; средства измерений — утверждённого типа, поверены.
11.1 Проверка документов на самоспасатель — соответствие содержания требованиям стандарта.
11.2 Проверка внешнего вида, комплектности и маркировки — визуальным осмотром.
11.3 Проверка массы — готового к применению самоспасателя без футляра и с футляром по ГОСТ Р 12.4.186-2012 (п. 8.3); требование 5.3.9.
11.4 Проверка силы срабатывания органов управления — по ГОСТ Р 12.4.186-2012 (п. 8.4); не более 80 Н, требование 5.3.14.
11.5 Испытания на стойкость к механическим и климатическим воздействиям — вибронагрузка (11.5.1) и транспортные удары (11.5.2) по ГОСТ Р 12.4.186-2012 (п. 8.18.1, 8.18.2); климатические факторы (11.5.3) по п. 8.18.3 с параметрами 5.12.3; требования 5.12.1–5.12.3.
11.6 Проверка устойчивости капюшона к дезинфицирующим растворам — по ГОСТ Р 12.4.186-2012 (п. 8.19); требование 5.12.4.
11.7 Проверка устойчивости самоспасателя к открытому пламени (800±50) °C — по ГОСТ Р 12.4.186-2012 (п. 8.20); без разрушений подвесной системы, без горения/тления более (5,0±0,2) с; требования 5.12.5, 5.1.3.
11.8 Проверка устойчивости капюшона к открытому пламени — по ГОСТ Р 53259-2012 (п. 8.10); капюшон не поддерживает горение/тление более (5,0±0,2) с, без разрушения; требования 5.1.3, 5.12.5.
11.9 Проверка прочности шлангов — сила 50 Н в осевом направлении в течение (10±3) с на шланге, снятом с самоспасателя; требование 5.7.2.
11.10 Проверка сопротивления электрической изоляции неметаллических контейнеров — испытательная пластина с электродами, окрашенными проводящей краской (рисунок 1), постоянное напряжение (500±10) В в течение 1 мин; требование 5.4.1.

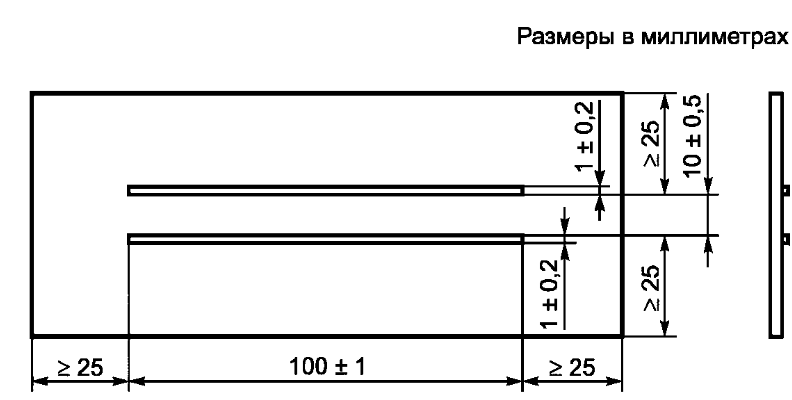

Рисунок 1 — Испытательный образец с окрашенными электродами для тестирования сопротивления электрической изоляции
11.11 Испытания на стенде-имитаторе внешнего дыхания человека (приложение В). Режимы — по таблице 4 (лёгочная вентиляция 30–100 дм³/мин по степеням тяжести работы). Самоспасатель в климатической камере, лицевая часть на муляже головы человека («голова Шеффилда», рисунок 2), подключённом к стенду.

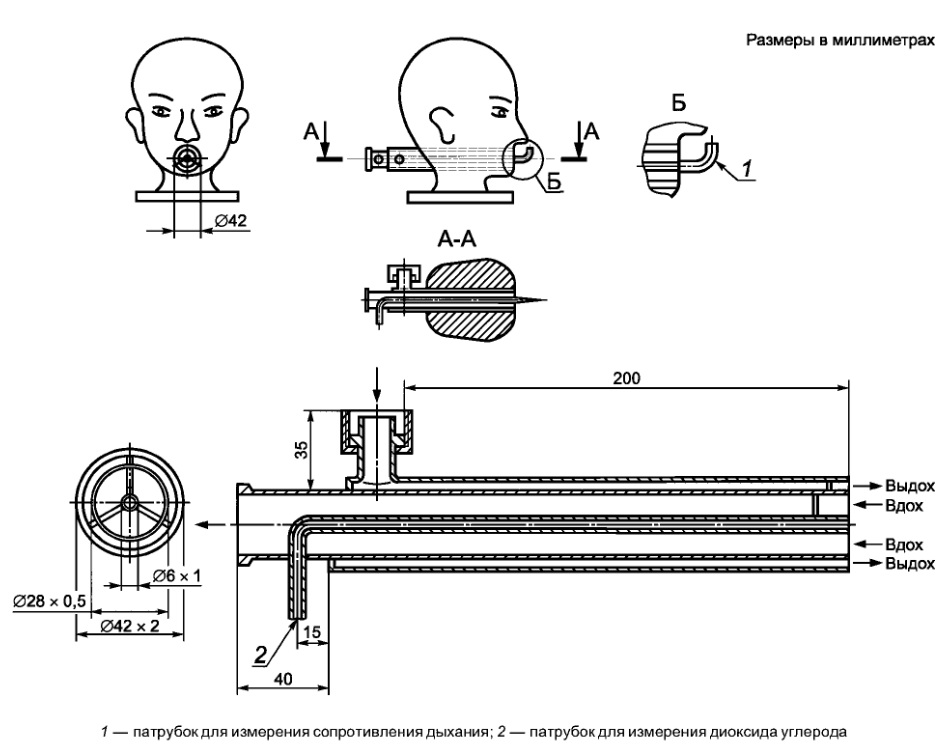

Рисунок 2 — Муляж головы человека (голова Шеффилда)
Испытания — при температурах минус 15 °C и плюс 60 °C. Предварительная выдержка (30±1) мин (при минус 15 °C — без лицевой части, надевается после выдержки). После выдержки открывают вентиль баллона и включают стенд; не реже чем через 10 мин регистрируют давление в баллоне и давление под лицевой частью на вдохе/выдохе. По окончании — работоспособность, фактическое ВЗД, давление открытия клапана выдоха. Испытания идут до исчерпания защитной способности (давление в баллоне снизилось до 2,0 МПа либо нарушены требования раздела 5.8). При 100 дм³/мин дополнительно проверяют избыточное давление, сопротивление выдоху, давление срабатывания сигнального устройства, в течение (5±1) мин. Требования 5.1.1, 5.8.1–5.8.3.
11.11.4 Проверка содержания диоксида углерода на вдохе — газоанализатором (0–5% об., ±0,3%) при испытаниях на стенде; требование 5.1.5.
11.12 Испытания с участием испытателей-добровольцев — комфортность дыхания, особенности работы частей и систем, удобство пользования (11.12.1); оценка эргономики и удобства при имитации рабочих движений по методикам, разработанным в инициативном порядке (11.12.2); требования 5.2, 5.3.1–5.3.8, 5.3.10–5.3.13, 5.3.15, 5.5.1.2–5.5.1.4, 5.5.3.3, 5.5.3.4, 5.6.1–5.6.3, 5.7.1, 5.11.1.
11.13 Проверка герметичности воздуховодной системы (без капюшона) — мановакуумметр (до 1000 Па, ±20 Па), избыточное давление 750 Па, выдержка (1,0±0,1) мин, затем ещё (1,0±0,1) мин регистрации; то же при вакуумметрическом давлении 750 Па; требование 5.1.3 (не более 30 Па в минуту).
11.14 Проверка коэффициента подсоса под капюшон за время защитного действия — по ГОСТ Р 53259-2009 (п. 8.17); требование 5.1.4.
11.15 Проверка площади поля зрения смотрового окна капюшона — по ГОСТ Р 12.4.189-99 (п. 7.18); требование 5.5.1.5.
11.16 Проверка прочности смотрового окна или стекла капюшона — два образца, удар стального шарика ⌀ ~22 мм, (45±2) г, с высоты (1,30±0,01) м в центр окна/стекла; требование 5.5.1.6.
11.17 Проверка стойкости материала капюшона к растрескиванию при изгибе — два образца, изгиб по краю стола на 90° и возврат, 5000 циклов, осмотр без признаков повреждения; требование 5.5.2.1.
11.18 Проверка прочности на разрыв материала капюшона — разрывная машина (не менее 50 Н, ±2%), полоски 50×200 мм в продольном и поперечном направлении, захваты на расстоянии (200±1) мм, скорость (100±10) мм/мин до разрыва; требование 5.5.2.2.
11.19 Проверка прочности швов капюшона — та же методика на полоске со швом; требование 5.5.2.3.
11.20 Проверка работоспособности клапанов выдоха — ротаметр РМ-25 (до 25 м³/ч, ±2,5%): поток выдоха 300 дм³/мин в течение (60±5) с; требование 5.5.3.6.
11.21 Проверка прочности соединения клапана выдоха с капюшоном — динамометр (100 Н, ±2%): сила 50 Н вдоль оси в течение (10±3) с; требование 5.5.3.7.
11.22 Проверка конструкции предохранительного клапана редуктора — ротаметр РМ-25, манометр (до 4,0 МПа, ±0,06 МПа), мановакуумметр (до 2500 Па, ±20 Па): расход 400 дм³/мин через клапан, затем сопротивление дыханию на муляже головы с искусственными лёгкими (50 дм³/мин) — для аппаратов с клапаном (11.22.1) и без клапана (11.22.2); требования 5.10.1–5.10.3. Проверку исключения поступления воздуха высокого давления при неисправности редуктора проводит разработчик в ходе испытаний на ресурс и срок службы (11.22.3); требование 5.10.4.
11.23 Испытания на надёжность — по ГОСТ Р 12.4.186-2012 (п. 8.27); требования 6.1–6.3.
Приложение А (рекомендуемое). Маркировка сборочных единиц и деталей
Таблица А.1: редуктор давления, дыхательный шланг, капюшон — маркировка деталей и дата изготовления; лепесток клапана выдоха — маркировка и дата, способ идентификации разъясняется изготовителем; ременное крепление — не маркируется, информация в документации изготовителя; индикатор давления — маркировка деталей без даты; соединительный шланг среднего давления (при наличии) — дата без маркировки деталей; баллон и вентиль — согласно соответствующим стандартам.
Приложение Б (справочное). Методы измерения сопротивления электрической изоляции ёмкости для транспортирования
Метод вольтметра-амперметра и сравнительный метод (мост Уитстона) — идентичны методике смежного ГОСТ Р 12.4.273-2012, приложение Б.

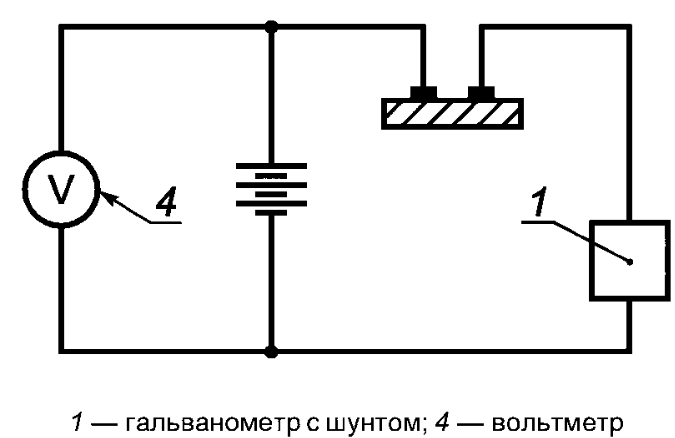

Рисунок Б.1 — Схема для измерения силы тока с помощью микроамперметра или гальванометра

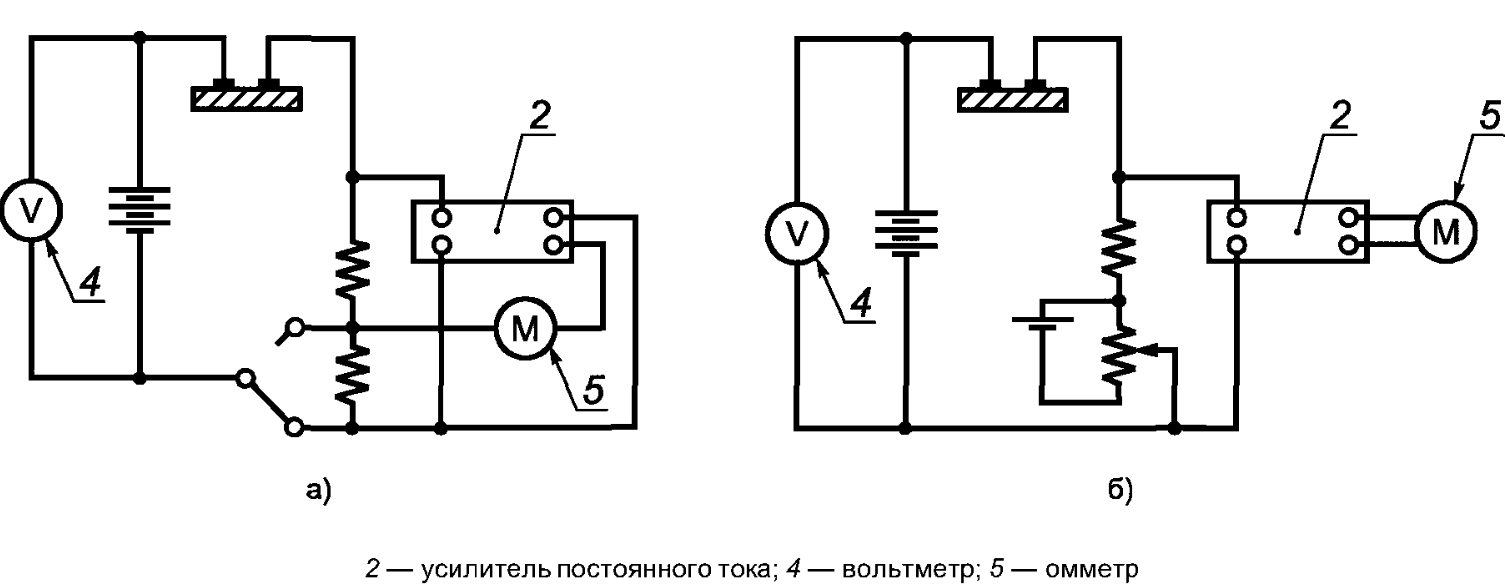

Рисунок Б.2 — Схема для измерения силы тока с помощью усилителя постоянного тока

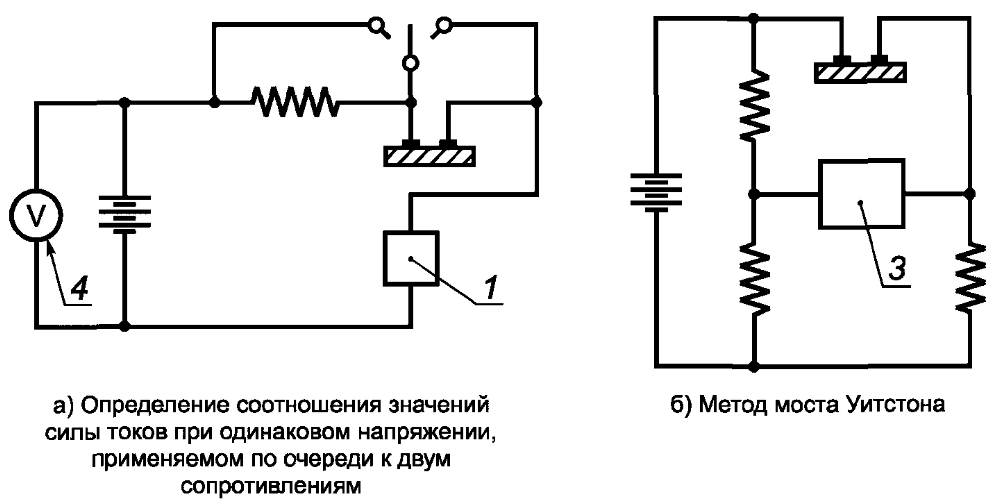

Рисунок Б.3 — Схема для измерения сопротивления электрической изоляции сравнительным методом
Приложение В (рекомендуемое). Стенд-имитатор внешнего дыхания человека
Описание идентично смежному ГОСТ Р 12.4.273-2012, приложение В: объективная оценка при разной дыхательной нагрузке и микроклиматических условиях, пульсирующий поток газа близкий к синусоидальному с отклонением не более 4%, объём цикла 1,5–2,5 дм³, частота 20–40 мин⁻¹, температура и влажность смеси на выдохе (36,5±0,5) °C и (95±3)%, климатическая камера от минус 50 до плюс 60 °C (отклонение не более 2 °C), регистрация сопротивления дыханию в диапазоне минус 1000 – плюс 1000 Па с погрешностью не более 20 Па.

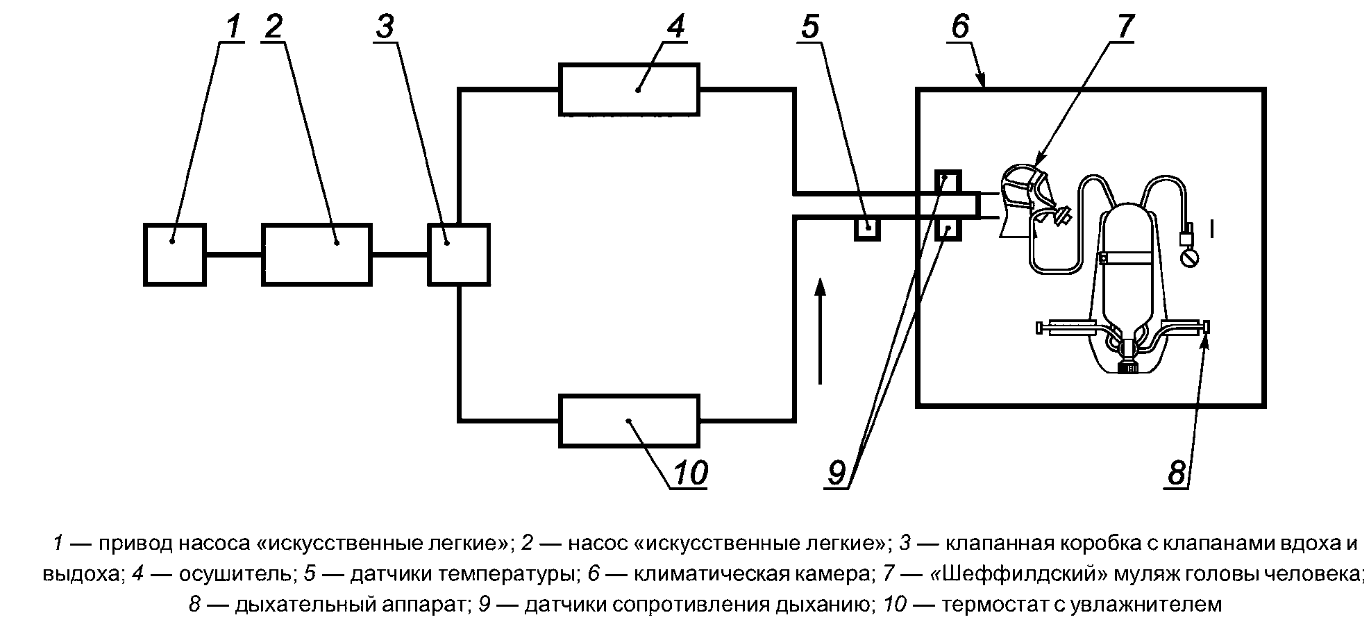

Рисунок В.1 — Принципиальная схема стенда-имитатора внешнего дыхания человека
Приложение Г (обязательное). Форма протокола испытаний
Обязательная форма протокола испытания на стенде-имитаторе: общие сведения (организация и место испытания, наименование и обозначение самоспасателя, изготовитель, нормативный документ, номер самоспасателя, номер редуктора, тип и номер лёгочного автомата, дата изготовления, рабочее давление в баллоне, вместимость, лицевая часть); параметры до испытания (герметичность магистралей, среднее избыточное давление при нулевом расходе); условия испытаний (заданные и фактические температура, лёгочная вентиляция, частота дыхания); запись наблюдений (давление в баллоне, давление под лицевой частью на вдохе, сопротивление дыханию на выдохе — минимальное, среднее, максимальное значения по времени); фактическое время защитного действия; дополнительные данные и замечания; подпись ответственного за испытание.
Библиография
[1] ПР 50.2.006-94 — Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений.
